防泄漏管道阀门装配结构三维设计

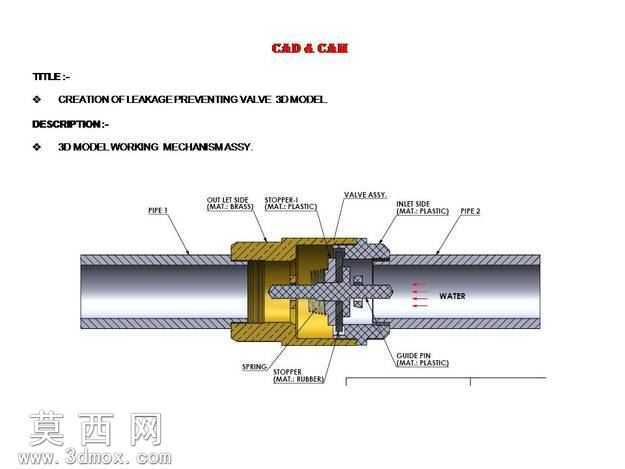

本作品为管道用防泄漏阀门的三维装配设计，建模过程依托三维参数化设计软件完成，采用自底向上的装配建模思路，先逐一完成各单个零件的参数化建模，再按照实际装配约束关系完成整体装配，完整还原阀门的实际工作结构与装配逻辑。建模阶段针对不同零件的材质特性做了区分处理：与流体接触的金属壳体、接头类零件采用黄铜材质参数设置，还原金属零件的加工质感与表面光泽；密封类零件如橡胶 stopper、密封垫采用橡胶材质参数，还原弹性密封件的哑光质感与形变特性；导向销、弹簧类功能零件采用对应工程材质的参数设置，清晰区分不同功能零件的视觉差异。结构设计上，该阀门采用弹簧预紧式密封结构，进水端与出水端分别设置标准管道连接接口，内部通过阀瓣、弹簧、导向销的配合实现防泄漏功能：正常通水状态下流体压力推动阀瓣克服弹簧预紧力实现通路导通，断流状态下弹簧回弹推动阀瓣压紧密封面实现截流防漏，各零件的配合公差在建模中按照实际工程装配要求设置，保证装配结构无干涉、运动逻辑符合实际工况。渲染阶段采用剖面展示视角，将阀门沿轴线做半剖处理，清晰展示内部各零件的装配位置与配合关系，对水流路径做了可视化标识，直观呈现阀门导通状态下的流体走向，同时对各组成零件做了引线标注，明确标注出各零件的名称与材质属性，方便使用者快速理解阀门的组成结构与工作原理。整体设计完整覆盖阀门从零件结构到装配关系、工作机制的全维度展示，可用于阀门结构教学、产品设计验证、装配工艺演示等场景，模型装配层级清晰，零件命名规范，各结构特征参数可编辑，能够支持后续的结构优化、工程图导出、仿真分析等拓展应用。
