工业电液控制阀三维结构设计模型

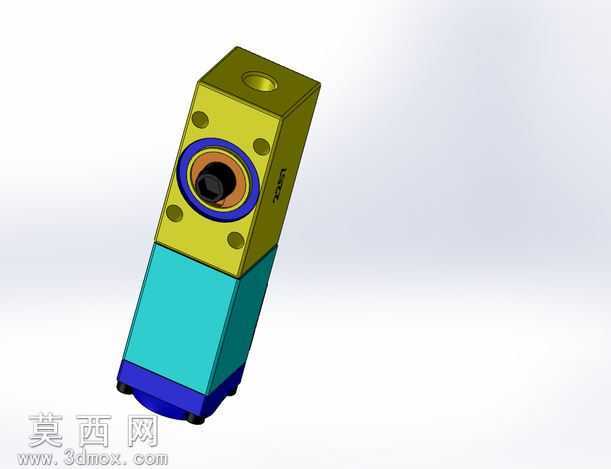

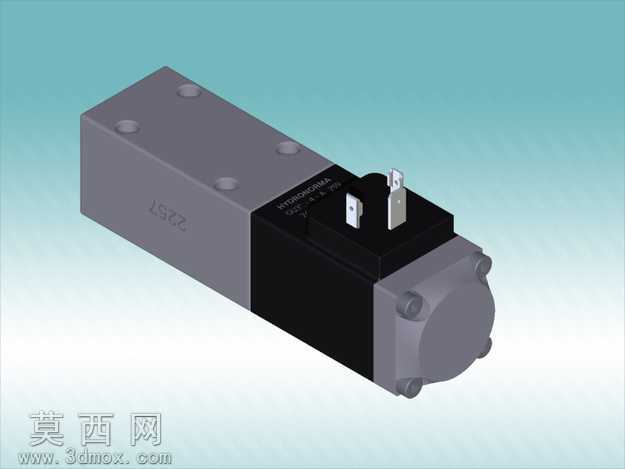

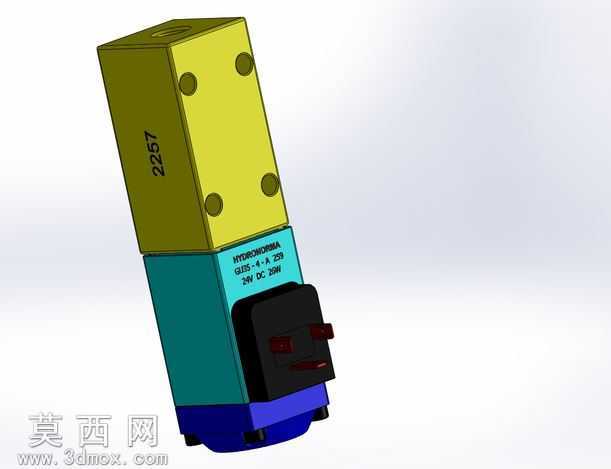

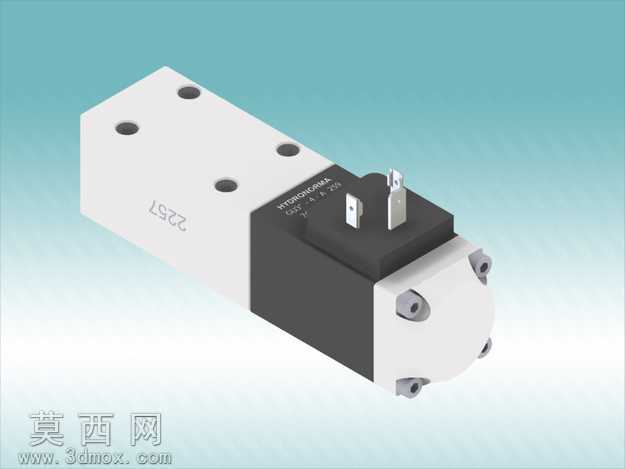

本模型为工业电液控制阀的三维数字化设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，严格遵循液压阀类元件的实际工程尺寸比例进行1:1还原，建模过程中对阀体的每一处结构特征都做了精细化处理：首先搭建阀体主体的长方体基体，通过拉伸、切除命令完成阀体内置流道的空腔结构，同时在阀体顶面完成多个安装定位孔的特征创建，孔位的间距、孔径参数均匹配实际工业安装标准，保证模型具备工程参考价值。针对阀端的电磁驱动部分，建模时拆分了电磁壳体、接线端子、端盖紧固螺栓等独立子零件，每个子零件都单独完成特征建模后再进行总装配，装配过程中添加了贴合、同轴、对齐等完整的装配约束，还原电液阀实际的装配层级关系。渲染阶段针对不同部件赋予了差异化的材质属性：阀体主体部分采用哑光深灰金属材质，模拟工业铸铁阀体的表面质感，调整材质的粗糙度参数还原铸件表面的细微磨砂质感；电磁控制部分的壳体采用哑光黑色工程塑料材质，与金属阀体形成明确的视觉区分；接线端子部分采用亮银色金属材质，模拟导电接插件的金属光泽；端盖的紧固螺栓采用标准钢件材质，添加细微的金属反光效果提升真实感。模型整体结构清晰，完整还原了电液阀的外部装配形态与各部件的连接关系，设计过程中优先保证结构的工程合理性，所有外部特征均参考量产电液阀的实际结构设计，未添加冗余的装饰性特征，既保证了模型的视觉还原度，也保留了液压元件的结构严谨性，可用于液压系统原理演示、工业设备装配教学、液压相关产品的方案展示等场景，能够直观呈现电液阀的外部构造与部件组成。
