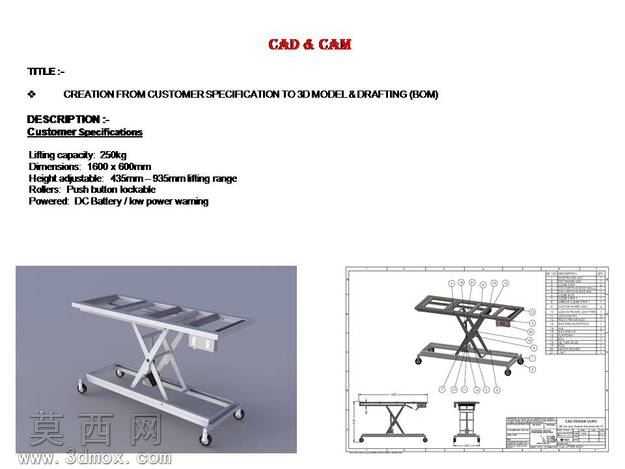

本作品为剪叉式移动升降工作台的三维设计成果,建模阶段严格遵循客户定制的性能参数要求开展,首先梳理250kg额定载重、1600×600mm台面尺寸、435mm-935mm升降行程的核心指标,在三维建模环境中先完成整体骨架的参数化搭建,将剪叉臂的铰接点位、液压支撑件的安装位置、底部脚轮的排布逻辑逐一通过基准轴、基准面进行定位约束,确保各部件的运动行程匹配设计要求。建模过程中对剪叉臂的交叉铰接结构做了精细化处理,每处铰接轴的配合间隙、轴端限位结构都按照实际装配要求建模,避免后续运动仿真出现干涉问题;底部承载框架采用矩形型材拼接结构,建模时还原了型材的壁厚、焊接坡口的细节特征,台面部分采用防滑平板加侧边挡条的结构,对应客户使用过程中防止物料滑落的需求。底部配置的四个带刹车功能的脚轮,分别建模了轮体、支架、刹车拨片的独立结构,还原脚轮可灵活转向、刹车锁定的功能特性。渲染阶段针对不同部件赋予对应材质,金属结构件赋予哑光冷轧钢材质,表面做细微的磨砂纹理处理模拟实际工业设备的喷涂质感,脚轮的轮体赋予高耐磨橡胶材质,铰接部位的销轴做金属镀锌的亮面质感处理,液压部件的缸体部分做光滑金属漆面效果,整体渲染效果贴合工业设备的真实视觉表现。结构设计上采用单组剪叉臂配合液压驱动的形式,在最低工位时剪叉臂收拢至框架内部,保证设备最低高度符合工位操作的 ergonomic 要求,最高工位时剪叉臂完全展开,通过铰接点的限位结构保证升降过程的稳定性,侧边配置的可锁定操作按钮结构也在模型中完整还原,对应客户要求的按钮锁定功能,同时预留了直流电池的安装仓结构,匹配设备低压供电、低电量预警的功能需求。整套模型同步完成了工程图纸与BOM表的关联创建,所有零部件的参数都可直接对接生产加工环节,建模过程中反复校验各运动部件的行程范围,确保升降全程无结构干涉,载重受力点的结构强度通过建模阶段的参数校核满足250kg的载重要求,脚轮的排布位置保证设备移动时的重心稳定,刹车结构锁定后设备不会出现滑移问题,整体设计完全贴合客户提出的定制化使用需求,可直接用于后续的生产加工指导、产品展示以及结构优化迭代。
