12伏小型直流水泵结构设计方案

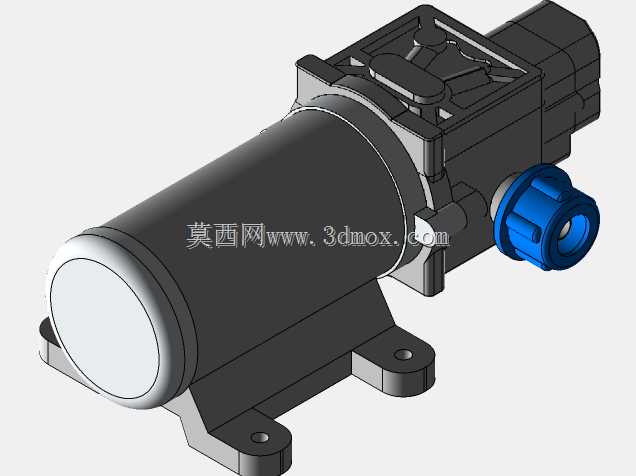

　　这款12伏直流水泵的结构设计，首先要考虑的是小型流体输送场景的实际安装需求，这类泵常被用在小型水冷循环系统、车载喷淋装置、小型实验台流体回路、家用小型供水增压这类场景里，安装空间往往比较局促，所以整体结构做了紧凑化的布局，把驱动电机段和泵头增压段做了同轴集成，没有额外的传动连接结构，既减少了整体的轴向长度，也降低了传动环节的能量损耗。从安装边界来看，泵体下方设置了两个带安装孔的固定支脚，支脚和泵主体的连接做了加强筋过渡，避免安装锁紧时支脚出现应力断裂，两个安装孔的中心距是按照小型设备常用的安装间距设定的，安装时可以直接用M4或者M5的螺栓穿过固定，不需要额外做转接支架，能适配大部分小型设备的安装面板预留位。泵头部分的两个流体接口做了快插式的结构设计，接口外侧的蓝色旋钮是锁紧结构，对接对应规格的软管之后，旋转旋钮就能把管路卡紧，不需要额外的管箍或者扎带固定，在狭小的安装空间里操作起来更方便，也能避免管路在泵运行振动的时候出现松脱漏液的问题。驱动部分采用的是12伏直流供电的内置电机，电机外壳做了密封包裹，和泵头的增压腔之间设置了动密封结构，能防止输送的流体渗入电机腔造成短路，密封件的选型考虑了常见输送介质的兼容性，不管是清水、水冷液还是低浓度的弱酸弱碱水溶液，都能保证长期运行的密封可靠性。泵体的主体外壳采用的是硬质工程塑料材质，既降低了整体重量，也能避免长期接触流体出现锈蚀的问题，外壳表面做了防滑的纹理处理，

　　在组装或者检修拿取的时候不容易打滑。从功能特性上来说，这款泵属于低压小流量的增压输送设备，启动扭矩做了优化，低电压下也能顺利启动，不会出现卡滞无法运行的情况，运行时的振动幅度控制得比较小，因为电机转子和泵的叶轮做了动平衡校准，安装固定之后不会因为振动产生额外的噪音，适合对运行噪音有要求的场景使用。设计的时候还考虑了日常维护的便利性，泵头和电机段的连接采用的是卡扣加密封胶圈的结构，不需要专用工具就能拆开，清理叶轮处缠绕的杂质或者更换老化密封件的时候操作很简单，不需要把整个泵从安装位拆下来就能完成基础维护。流体过流的腔道做了顺滑的流线型设计，没有直角的转折结构，能减少流体在腔体内的湍流损失，提升输送效率，叶轮采用的是离心式的结构设计，

　　叶片的弧度经过多次调整，在小功率的驱动下能获得更稳定的输出压力，不会出现输出流量忽大忽小的情况。在接线部分，泵体尾部的出线位置做了防弯折的护套，避免设备运行时的振动拉扯线缆造成线芯断裂，接线端的极性做了明确的标识，接反电源也不会对泵造成损坏，只是会出现反转无法正常增压的情况，调整接线极性就能恢复正常运行，降低了现场接线的容错成本。整体的外形尺寸控制得比较小巧，径向最大尺寸不超过六十毫米，轴向总长度控制在一百五十毫米以内，哪怕是在空间非常紧凑的小型设备内部，也能找到合适的安装位置，不需要对原有设备的结构做大幅度的修改。支脚的安装面做了平整度处理，和安装面板贴合之后不会出现间隙，锁紧螺栓之后泵体不会出现倾斜，

　　能保证进出水口的管路对接角度准确，避免管路因为对接角度偏差产生额外的应力。泵体表面的标识区域预留了平整的位置，可以粘贴参数标识或者流向标识，方便安装的时候识别进出水方向，不会出现接反管路的问题。这类小型直流水泵的设计核心就是在有限的体积内，保证足够的流体输送能力，同时兼顾安装、维护的便利性，还要控制运行的可靠性，毕竟很多使用场景里泵是长期连续运行的，结构上的每一处细节都会影响实际的使用寿命，比如密封结构的压缩量、叶轮和泵腔的间隙、电机的散热路径，这些细节在建模的时候都做了对应的参数优化，电机外壳和泵体外壳之间预留了微小的散热间隙，运行时电机产生的热量可以通过外壳自然散发，不需要额外的散热风扇，进一步简化了整体结构，也降低了故障点的数量。
