外啮合齿轮式液压油泵结构设计

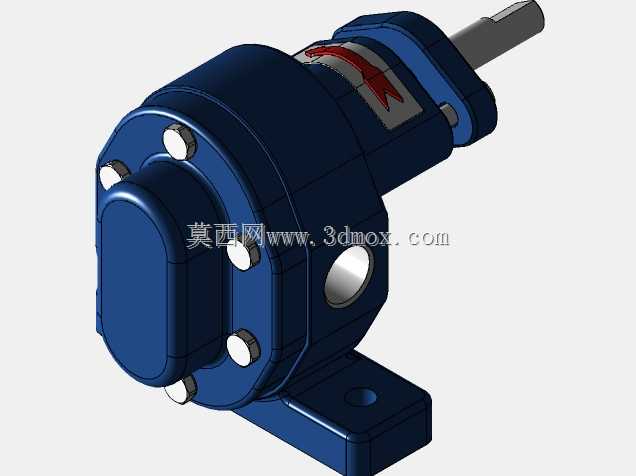

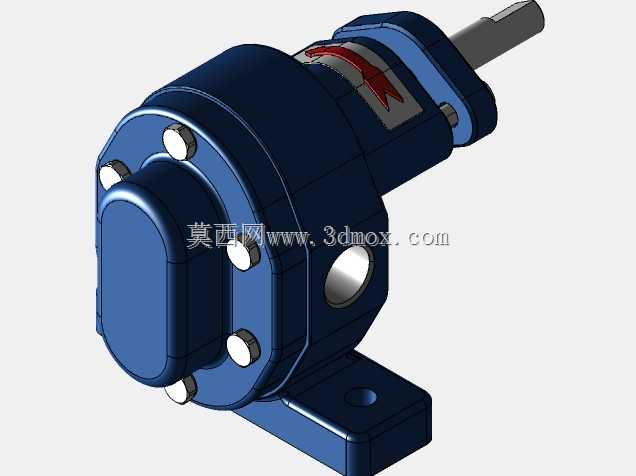

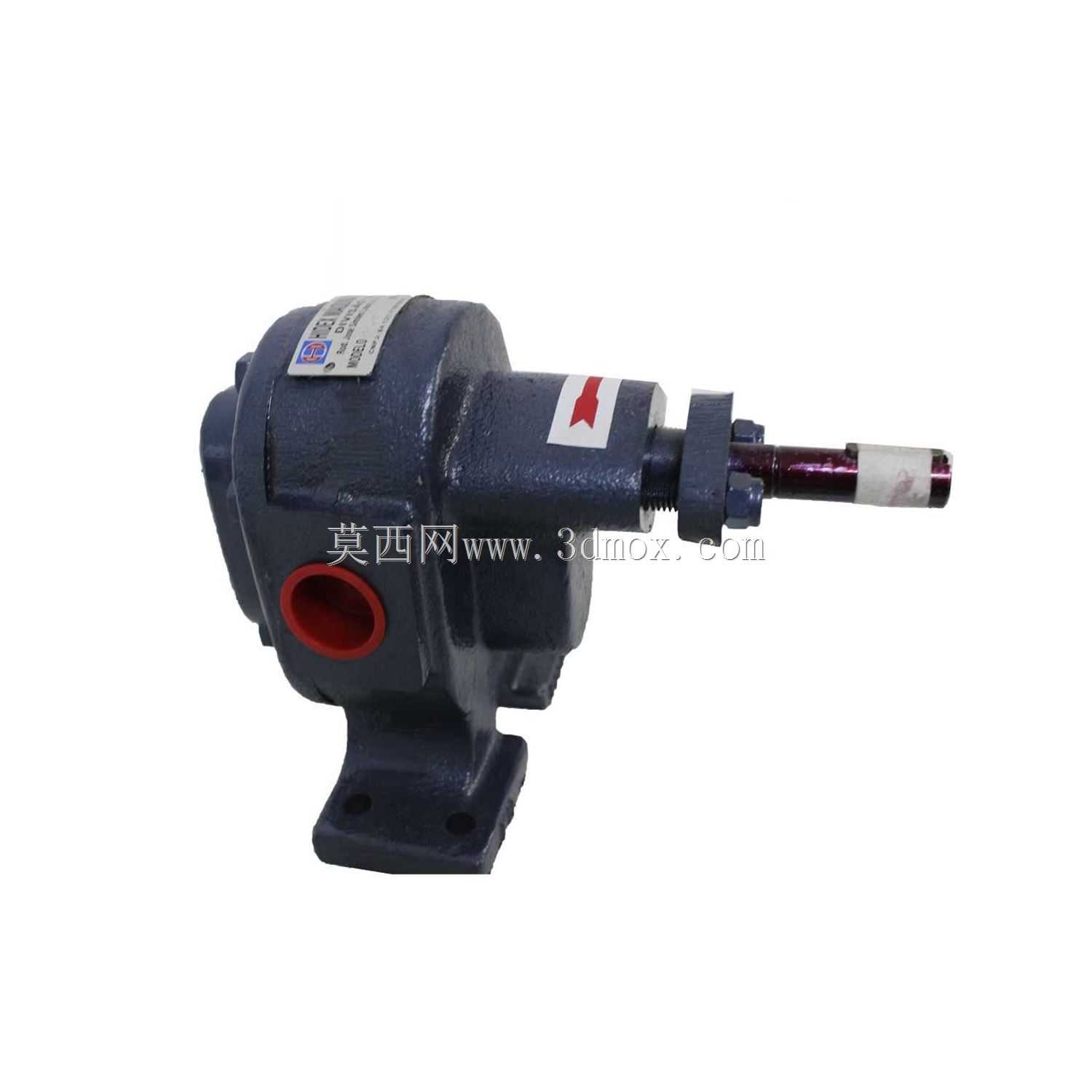

　　在液压传动系统的动力源配置场景里，这类外啮合齿轮泵是中小功率工况下应用占比极高的容积式泵型，常见于机床液压站、工程机械辅助油路、小型液压机具的供油单元，也可作为低压润滑系统的输油泵使用，负责为系统提供压力稳定的液压油输送，把原动机输入的机械能转换为液压油的压力能，驱动后续液压缸、液压马达等执行元件完成动作。从结构设计逻辑来看，这款齿轮泵采用了典型的三片式壳体结构，泵体本身集成了安装底座，底座上预留的两个安装螺栓孔可以直接固定在设备的安装面板或者支架上，不需要额外设计转接安装板，安装时需要注意输入轴的同轴度偏差控制，避免轴封和轴承承受额外的径向载荷，缩短使用寿命。进油口采用了大口径的内螺纹接口设计，位置设置在泵体侧下方，

　　能够保证泵在停机状态下油液可以靠自重填充到齿轮啮合腔，降低启动时的吸空风险，出油口则对应设置在泵体高压侧，接口尺寸比进油口略小，匹配高压油路的流速设计要求。泵的输入轴端做了加长轴伸设计，轴端预留了键槽或者联轴器安装位，可以直接通过弹性联轴器和电机输出轴连接，也可以通过皮带轮、齿轮副取力，适配不同设备的动力输入布局，轴伸部位的密封采用了骨架油封结构，能够承受泵体内的工作压力，防止液压油从轴端渗漏，同时阻挡外界的粉尘、杂质进入泵腔内部。齿轮副是这款泵的核心工作部件，采用了渐开线圆柱齿轮设计，两个齿轮的参数完全一致，齿轮和泵体、前后端盖之间的间隙控制在极小的公差范围内，既保证齿轮转动时不会和壳体发生刮擦，又能把间隙泄漏量控制在允许范围内，

　　保证容积效率。齿轮的齿顶圆和泵体内腔的配合间隙、齿轮端面和端盖之间的轴向间隙，是设计时需要重点管控的尺寸，轴向间隙通常会采用浮动轴套或者压力补偿结构来自动补偿磨损量，延长泵的有效工作寿命，这款泵的端盖和泵体之间采用定位销定位，保证装配时齿轮轴的轴承孔同轴度，避免齿轮转动时出现卡滞。泵体上的箭头标识清晰标注了输入轴的旋转方向，安装时必须严格按照标识方向匹配动力转向，反转会导致进出油口方向调换，无法正常吸油，甚至会造成轴封损坏。从安装边界来看，这款泵的整体外形紧凑，底座安装孔的中心距、轴伸的长度和直径、进出油口的螺纹规格都符合行业通用的安装尺寸标准，可以直接替换同规格的其他品牌齿轮泵，不需要改动设备的原有安装布局，

　　在设备维修替换时适配性很强。实际使用过程中，这类齿轮泵的额定工作压力通常在2.5MPa到6MPa区间，适合中低压液压系统使用，相比叶片泵和柱塞泵，它的结构更简单，抗油液污染能力更强，对液压油的清洁度要求相对更低，在工况比较恶劣的工程机械、农用机械的液压系统里可靠性表现更好，不容易因为油液里的少量杂质出现卡滞或者磨损加剧的问题。设计这款三维模型的时候，需要重点还原齿轮啮合的运动关系，保证齿轮转动时齿面的啮合间隙符合实际设计值，同时要把壳体的流道结构、密封槽的位置、轴承的安装位都准确还原，方便后续做装配干涉检查、运动仿真，也可以直接导出工程图用于生产加工参考。泵体的外壳采用了铸铁材质，具备足够的强度和刚性，能够承受工作时的压力脉动，减少运行时的振动和噪音，表面的喷漆处理可以起到防锈防腐蚀的作用，适应不同的工作环境。在液压站设计选型时，需要根据系统需要的流量和工作压力匹配对应的泵规格，这款泵的流量和齿轮的模数、齿宽、转速直接相关，选型时要结合驱动电机的转速计算实际输出流量，保证能够满足系统的供油需求，同时要在泵的吸油口配置合适通径的吸油过滤器，避免大颗粒杂质进入泵腔造成齿轮齿面划伤，在出油口配置溢流阀做过载保护，避免系统压力过高损坏泵体和其他液压元件。
