端吸离心泵流体动力学仿真分析模型

　　端吸离心泵作为流体输送领域应用最广泛的水力机械之一，在市政供水、工业循环水系统、暖通空调管网、化工介质输送、农田排灌等场景中承担着核心的流体增压输送职能，其运行效率、汽蚀余量、压力脉动特性直接决定整套流体系统的能耗水平与运行稳定性。本次构建的分析模型围绕单级端吸离心泵的完整流道展开，覆盖进水段、叶轮腔、蜗壳压水室、出口扩散段的全流域几何，建模过程中严格遵循水力设计的边界约束，叶轮进口直径匹配管路通流能力，避免进口流速过高引发的预旋与汽蚀风险，叶片出口安放角结合比转速参数选取合理区间，兼顾扬程曲线的平坦度与高效区覆盖范围，蜗壳断面面积沿周向按等速度矩原则渐变，减少流体在压水室内的水力撞击损失。从安装适配维度看，

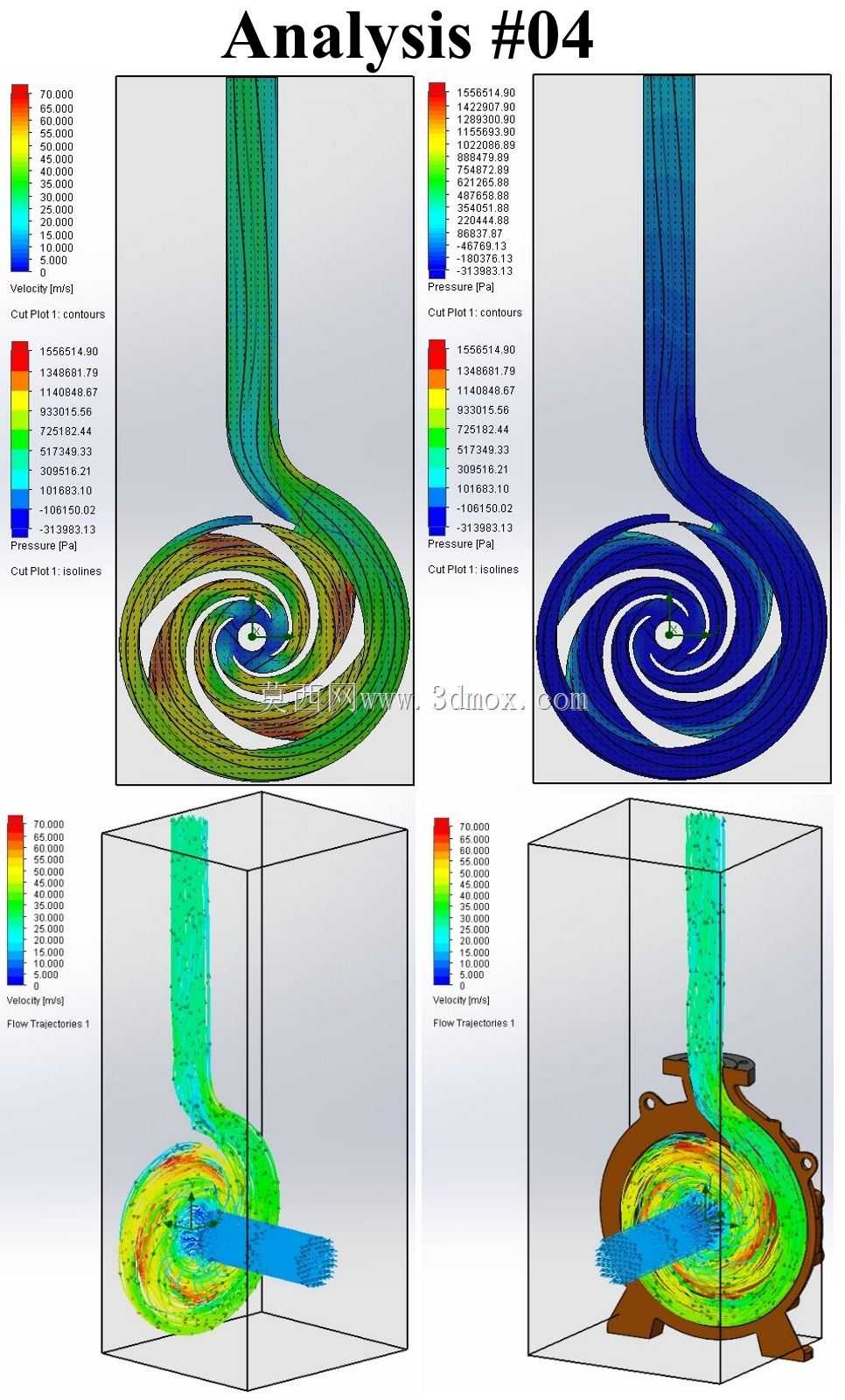

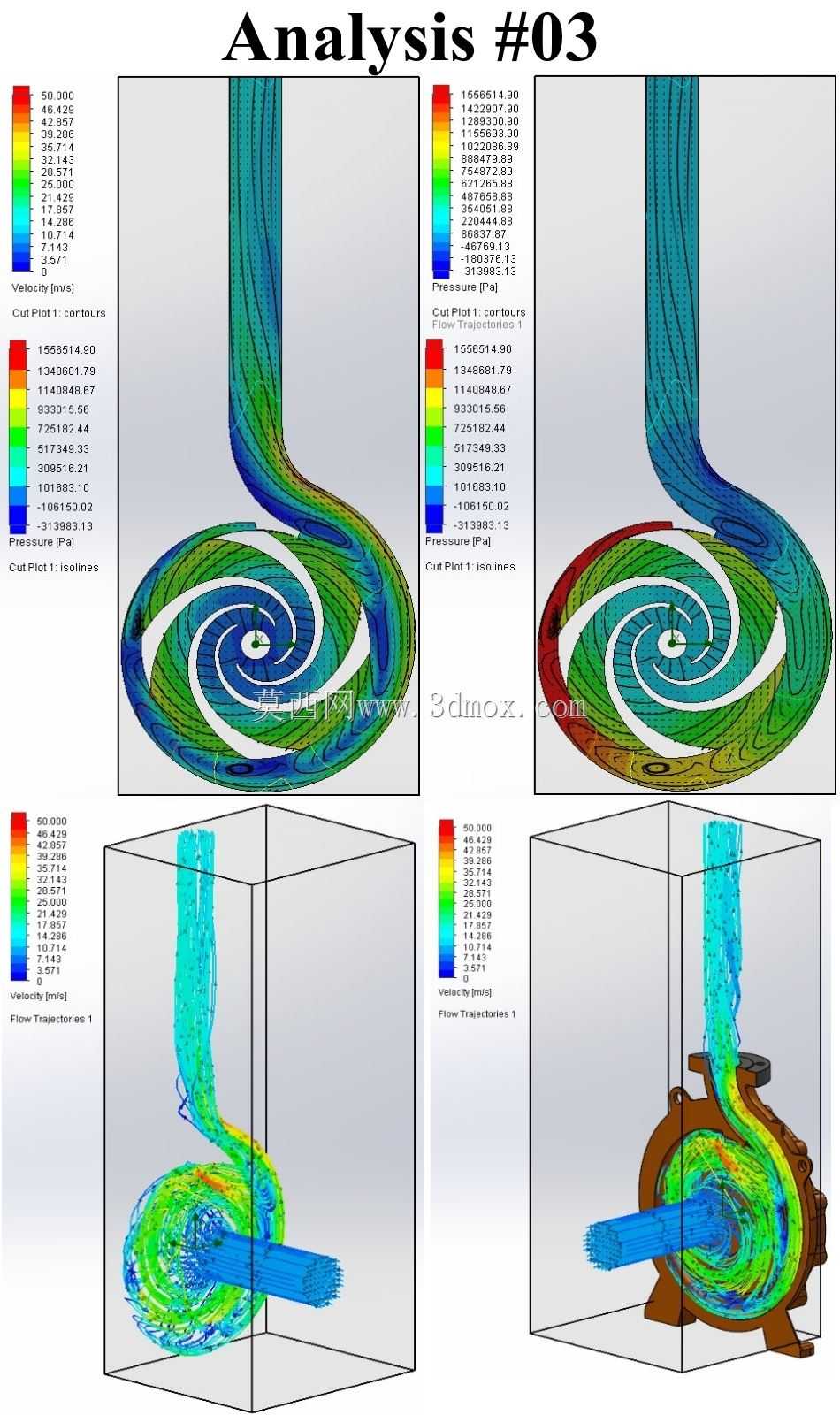

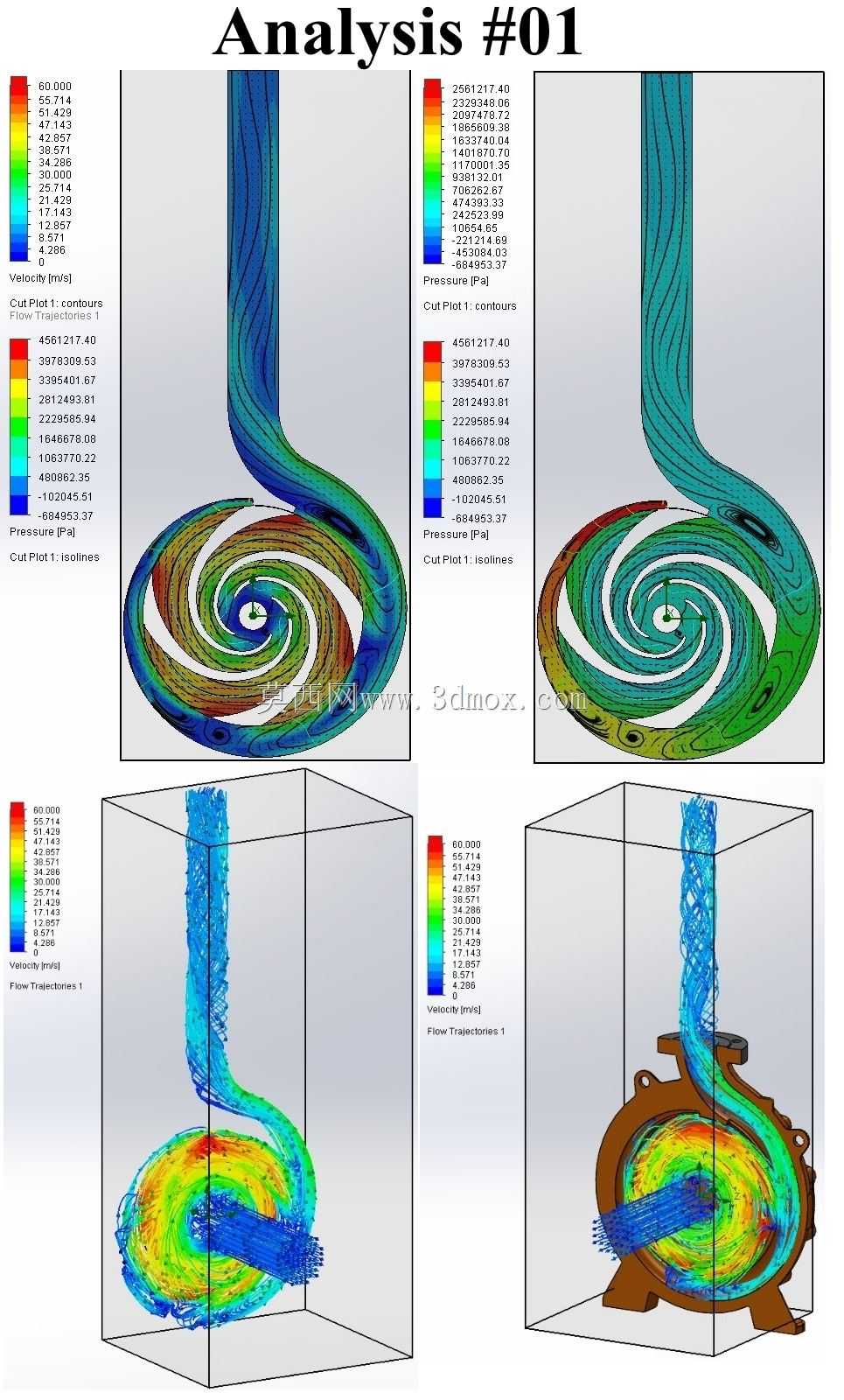

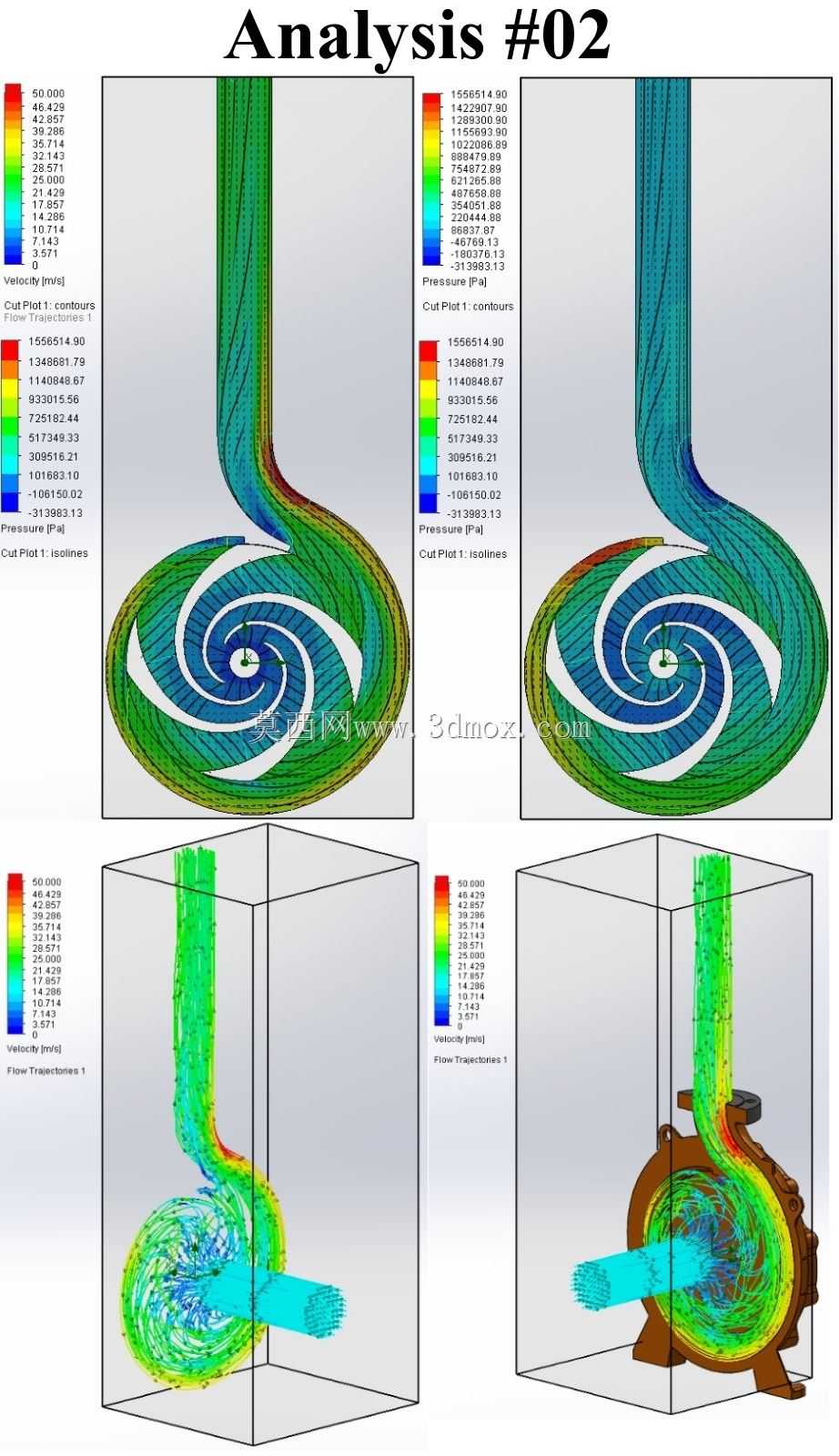

　　模型保留了端吸泵典型的进出口法兰连接尺寸基准，进口采用轴向水平吸入布局，出口为垂直向上结构，泵体支脚的安装孔位、中心高参数符合常规端吸离心泵的安装规范，可直接对接同参数段的管路系统与基础安装布局，无需额外调整安装边界。在功能特性层面，模型可支撑多工况下的流场特性分析，通过流场模拟可直观捕捉叶轮旋转过程中叶片表面的压力分布、流道内的流速矢量变化、蜗壳内的压力脉动传递规律，还可分析不同流量工况下的水力损失分布，识别流道内的涡流、脱流区域，为叶轮叶片型线优化、蜗壳隔舌位置调整、进口导流结构改进提供量化的数据支撑。设计思路上摒弃了仅做外观几何的建模逻辑，所有过流部件的几何参数均围绕实际水力性能要求构建，

　　叶轮叶片的扭曲规律符合三元流动设计的基本准则，叶片进口边做了适当的圆角延伸处理，降低进口冲击损失，口环间隙位置保留了合理的泄漏流道几何，可模拟容积损失对泵整体效率的影响，泵体与叶轮的配合间隙、密封腔位置的几何结构也按照实际工程结构还原，确保仿真分析的边界条件与实际运行状态一致。在工程应用场景中，这类仿真分析模型可在产品设计阶段替代部分物理样机试验，快速验证不同设计方案的水力性能差异，缩短产品迭代周期，也可用于现有泵组的故障溯源分析，通过模拟实际运行工况下的流场状态，定位异常振动、效率偏低、汽蚀破坏等问题的诱因，还可支撑泵组的选型匹配验证，针对特定管路系统的阻力特性，模拟泵在系统运行点的实际工作参数，校核选型是否满足工况需求。

　　模型的几何结构处理充分考虑了仿真计算的网格划分需求，对叶片进出口边、蜗壳隔舌、口环间隙等流速梯度大的区域做了几何圆角过渡，避免尖锐结构引发的网格畸变，进出口段预留了足够长度的直管段几何，确保仿真计算时进出口边界条件不会对核心流道的计算结果产生干扰，整体几何的拓扑结构规整，可直接导入流体仿真模块开展网格划分与计算设置，无需做大量的几何修复工作。从结构细节看，叶轮的前后盖板曲率变化均匀，平衡孔的位置与尺寸按照轴向力平衡的设计要求设置，可通过仿真分析平衡孔对轴向力的平衡效果、以及平衡孔回流对进口流场的干扰程度，蜗壳的扩散段角度控制在合理范围内，避免扩散角过大引发的流动脱流，降低出口段的水力损失，这些细节几何的还原让仿真分析结果更贴近泵的实际运行状态，能够为工程设计与优化提供可靠的参考依据。
