带安装支脚60升卧式空气储气罐体

　　在气动系统的现场布局里，这类带安装支脚的60升卧式空气储罐，是分散式气动回路里很常见的稳压缓冲部件，不像集中供气站的大型立式储罐需要专门的设备基础，它可以直接就近安装在气动执行机构集中的设备机架旁，减少长距离管路输送带来的压力波动，也能降低空压机的频繁启停频次，在车间自动化生产线、商用车辆气制动回路、小型空压站配套、气动工具集中供气工位都有广泛的应用场景。

　　从实际使用的功能来看，这个罐体核心作用首先是储存压缩空气，缓冲空压机排气的脉冲压力，让输出到下游回路的气压保持稳定，避免气动阀、气缸这类元件因为气压骤变出现动作卡顿或者出力不足的问题；其次它可以沉淀压缩空气里夹带的部分冷凝水，配合下游的排水阀、过滤器使用，能减少液态水进入气动元件造成的锈蚀、密封件老化问题。罐体上预留的多个接口，可以分别对接进气、出气、安全阀、压力表、排水阀等不同功能的辅件，不用在罐体上额外开孔改造，适配常规气动系统的管路接驳需求。

　　设计层面上，这个罐体采用卧式椭圆封头的结构，相比立式直筒罐体，它的重心更低，搭配底部的两个冲压成型安装支脚，不需要额外做支撑框架就能直接固定在设备安装平面上，抗振动的表现更好，尤其适合安装在有持续振动的移动设备、生产线机架上。支脚的安装孔位做了长圆孔设计，安装的时候可以微调固定位置，抵消安装面的加工误差，降低现场安装的对位难度。罐体的壁厚按照常规低压储气罐的强度要求设计，能够满足常用工业气动系统0.8-1.0MPa的工作压力需求，封头和筒体的焊接位置做了圆弧过渡，减少应力集中的风险，长期承压使用的结构稳定性更有保障。

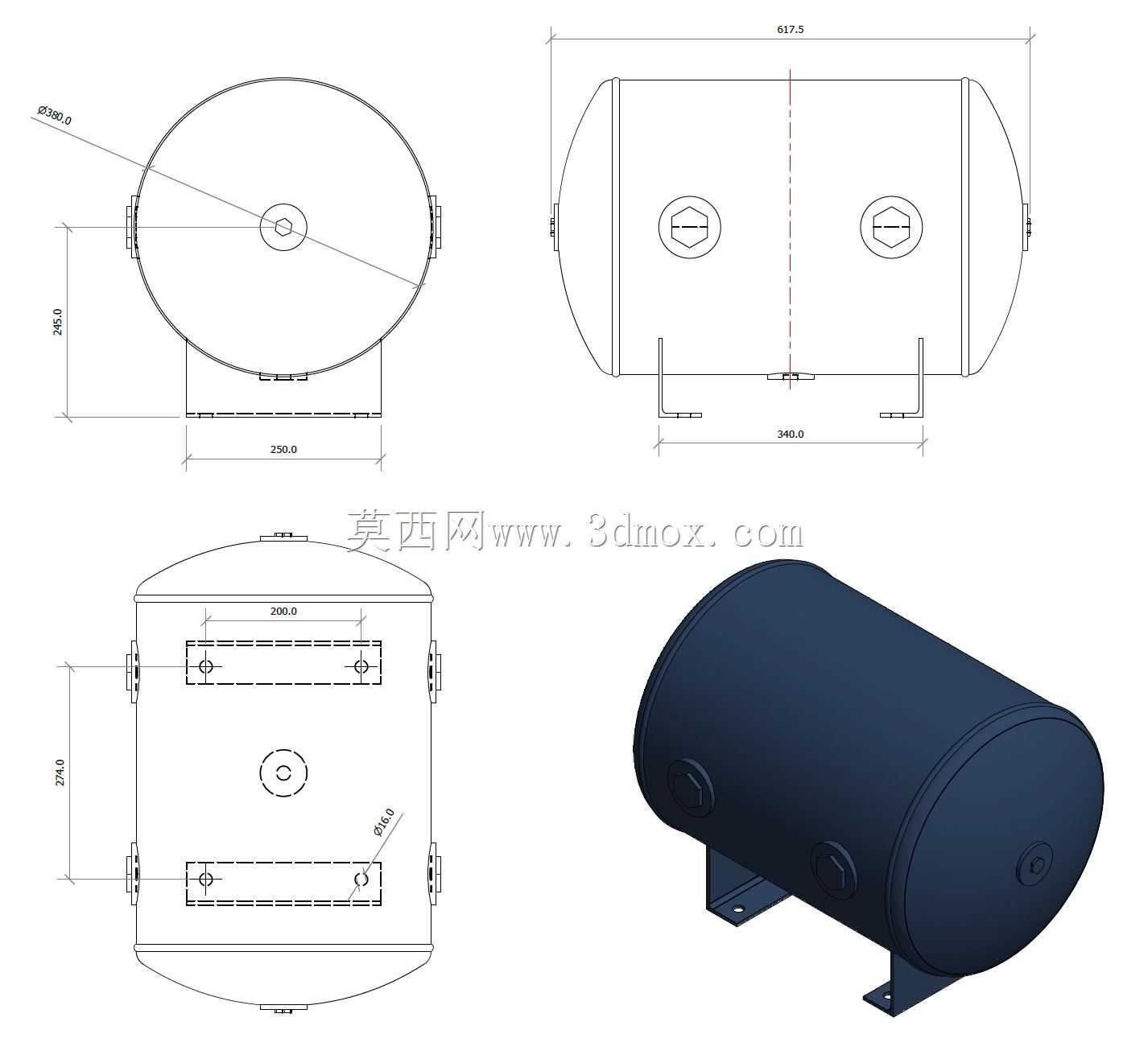

　　从安装边界的尺寸来看，这个罐体的筒体长度、直径以及支脚的间距，都适配常规小型设备的机架安装空间，筒体总长度控制在600毫米级，直径在300毫米左右，支脚的安装孔距预留了足够的固定操作空间，安装的时候不需要为了避让罐体改动周边的管路、走线布局。卧式的布局也让罐体上方预留出了足够的操作空间，后续维护的时候接拆压力表、安全阀，或者打开底部排水阀排冷凝水都很方便，不会因为周边结构遮挡没法操作。

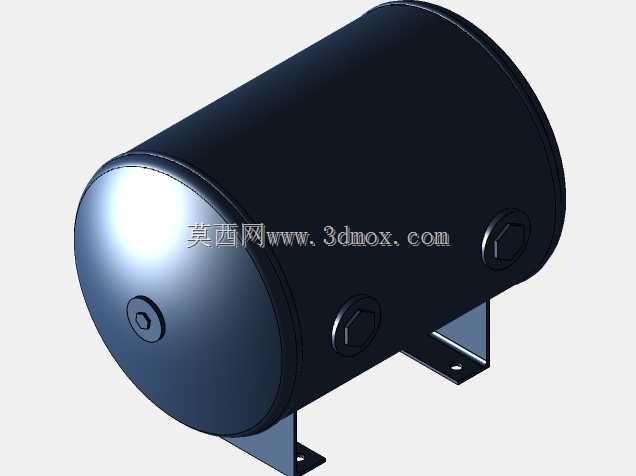

　　在做三维建模的时候，这个罐体的结构细节都做了还原，包括封头的冲压圆弧、支脚的折弯结构、接口的凸台位置都和实际加工的零件一致，不管是做设备布局的干涉检查，还是做后续的工程图导出、生产加工参考，都能直接使用，不需要再额外调整结构细节。很多工程师在做小型气动设备的布局设计时，经常会忽略储气罐的安装空间预留，要么是选的罐体尺寸太大塞不进机架，要么是支脚孔位和安装梁对不上，这个模型的尺寸参数完全按照实际量产的通用60升储气罐做的还原，选型的时候直接把模型调入装配体，就能提前确认安装空间、管路接口的对接位置，避免后期生产装配的时候出现干涉问题。另外这类罐体的接口位置做了对称布局，不管是左进气还是右进气的管路走向，都能通过调整安装方向适配，不用专门定制接口位置，通用性很强，适合批量配套的设备选型使用。
