齿轮拼接M形纪念奖杯摆件

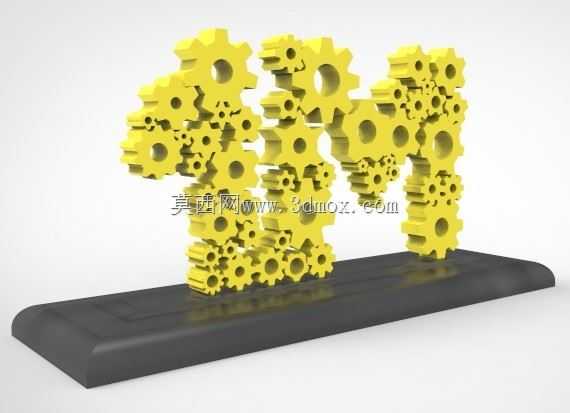

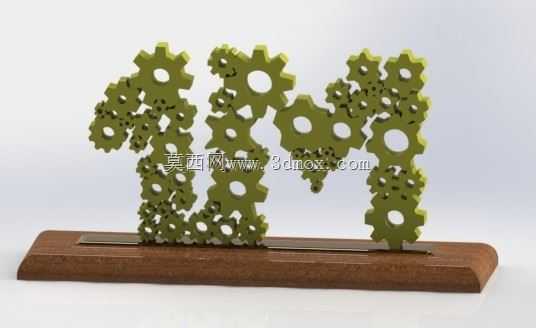

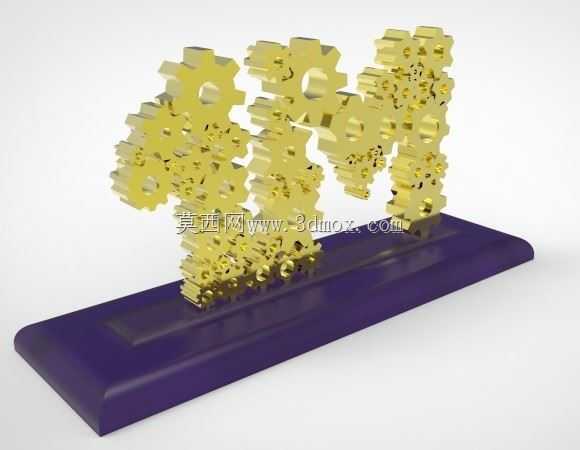

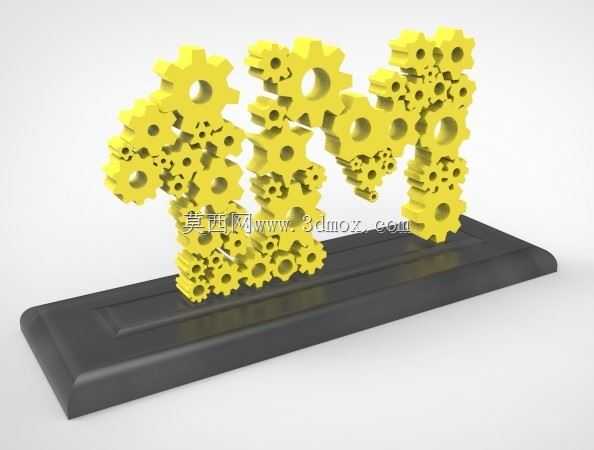

　　这款以齿轮为核心构成元素的M形摆件，最初的设计出发点是为机械行业社群纪念场景打造实体纪念载体，区别于常规的金属冲压、树脂浇筑奖杯，整个造型完全由不同模数、不同齿数的标准渐开线圆柱齿轮拼接组合而成，没有额外的装饰性构件，所有视觉元素都来自机械传动领域最常见的齿轮零件，能让机械领域从业者一眼产生职业认同感。从实际应用场景来看，这类摆件既可以作为机械行业赛事、技术交流活动的纪念奖品，也可以放置在机械设计工作室、工业主题展厅、企业前台的展示区域作为行业属性装饰，甚至可以作为机械相关专业的教学展示道具，直观呈现齿轮的啮合结构与不同规格齿轮的外形差异。

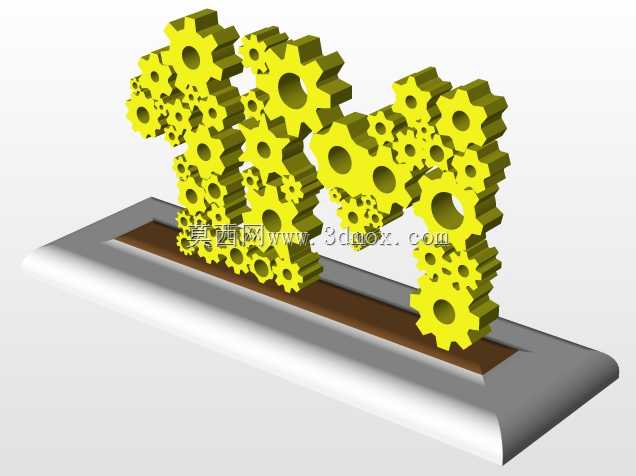

　　设计过程中没有采用一体化雕刻的思路，而是严格按照真实齿轮的参数逻辑排布每一个构件：构成M形轮廓边缘的齿轮选用了较大模数的外齿轮，齿顶圆直径更大，能够清晰勾勒出M字的硬朗折线轮廓，避免造型边缘模糊；填充在轮廓内部的区域则搭配了不同齿数的小模数齿轮，部分位置采用了齿轮啮合的排布方式，相邻齿轮的齿槽与齿顶精准对位，还原真实传动副的配合状态，哪怕是摆件上的齿轮，也严格遵循渐开线齿形的设计规范，齿顶高系数、顶隙系数都参照通用圆柱齿轮的标准取值，没有为了造型随意修改齿形参数，保证每一个单独拆分出来的齿轮都具备真实齿轮的结构特征。

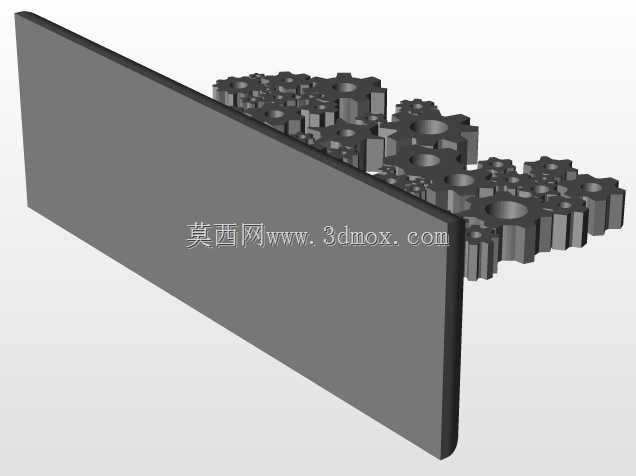

　　底座部分采用了带圆角的长条形平板结构，边缘做了小角度的拔模斜度，既符合常规摆件的放置稳定性要求，也模拟了工业设备机座的厚重质感，底座与上方齿轮组的连接位置，每个齿轮的下端面都与底座上表面做了贴合定位，没有悬空结构，保证3D打印或者机加工制作时的结构强度，不会出现细小齿部断裂的问题。从安装边界尺寸来看，整个摆件的横向宽度控制在200mm以内，纵向深度不超过80mm，整体高度控制在150mm左右，不需要太大的放置空间，普通的办公桌隔板、展示架层板都能轻松容纳；底座的底部预留了四个浅槽，可以粘贴防滑硅胶垫，放置在光滑的桌面或者展台上时不会出现滑移，也不会刮伤接触面的漆面。

　　在功能特性上，这款摆件除了基础的装饰、纪念属性外，部分位置的活动齿轮还设计了微小的转动间隙，用手拨动时可以实现相邻齿轮的联动转动，不是完全固定的死结构，把玩过程中能直观感受到齿轮传动的运动逻辑，对于刚接触机械原理的新人来说，也能通过这个小摆件建立对齿轮传动的初步认知。设计时特意规避了尖锐的棱角，所有齿轮的齿顶都做了极小的圆角倒钝处理，日常拿取的时候不会划伤手指，兼顾了摆件的安全性。整个造型没有多余的镂空或者薄壁结构，最小的壁厚都控制在2mm以上，不管是采用3D打印制作，还是采用失蜡铸造后机加工的方式生产，都能保证成品的结构强度，不会出现生产过程中零件变形、破损的问题。排布齿轮的时候特意平衡了整个造型的视觉重量，M形的左右两侧齿轮数量、重量基本对称，放置时不会出现重心偏移倾倒的问题，底座的重量占整个摆件重量的60%左右，进一步提升了放置的稳定性，哪怕受到轻微的碰撞也不会翻倒。
