雷诺K7M发动机凸轮齿轮传动组件

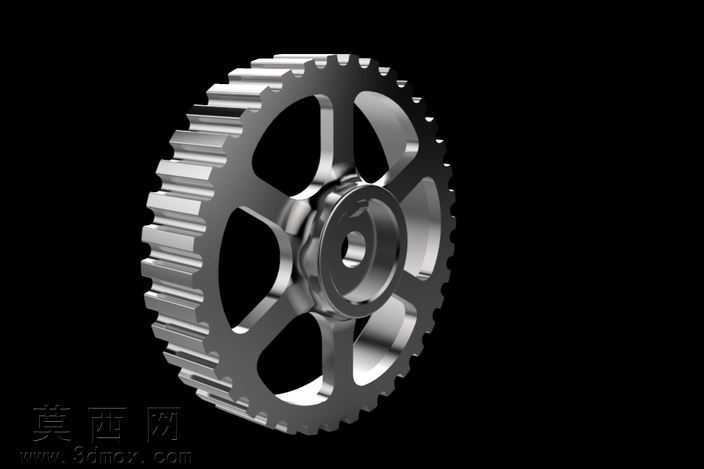

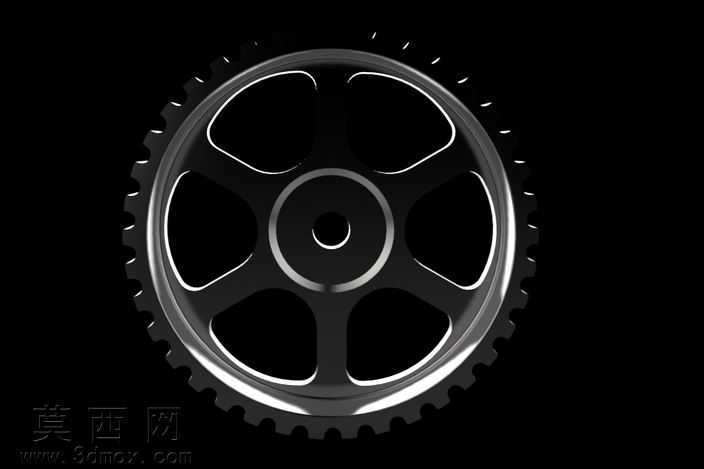

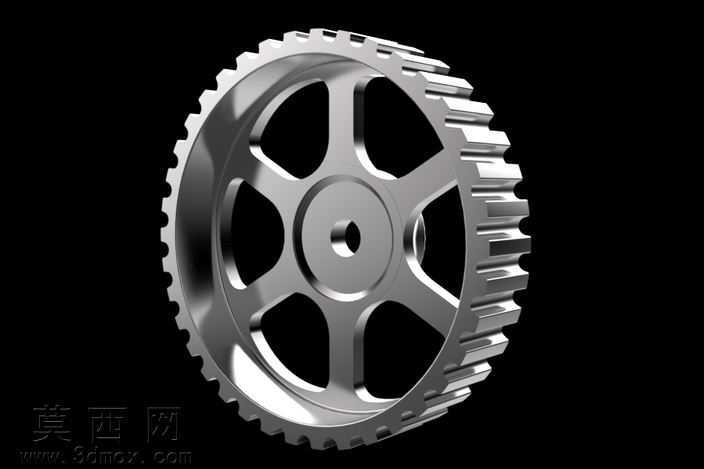

本作品为雷诺K7M 790 SOHC发动机配套的凸轮齿轮传动组件三维模型，建模阶段以顶置凸轮轴组件的实际装配需求为核心基准，严格还原原厂部件的尺寸比例与结构特征。建模过程中首先完成齿轮基体的轮廓构建，精准绘制外圆周均匀分布的轮齿齿形，保证齿距、齿高、齿廓曲线完全匹配SOHC发动机的正时传动啮合要求，避免传动过程中出现跳齿、啮合间隙异常的问题。齿轮中部采用六辐式镂空减重结构设计，每一处辐条的弧度、过渡圆角都经过反复校准，既保证部件整体的结构强度，满足发动机高转速运转下的抗形变要求，又能有效降低部件自重，减少凸轮轴驱动过程中的动力损耗。中心定位轴孔采用同轴度严格约束的双层台阶结构，可精准与凸轮轴轴端完成定位装配，保证齿轮运转时的同心度，降低高速转动时的径向跳动量。材质渲染阶段，为齿轮主体赋予高强度合金结构钢材质，模拟经过表面硬化处理的金属质感，边缘做细微的倒角高光处理，还原机加工部件的精致金属光泽，辐条表面做细微的磨砂质感处理，区分不同加工面的工艺特征，轮齿啮合面做轻微的使用质感模拟，还原部件实际应用中的真实状态。设计过程中充分考虑顶置凸轮轴的传动逻辑，齿轮的分度圆直径、齿形参数完全匹配该款发动机的正时传动比要求，可与曲轴正时齿轮形成精准的传动配合，保证进排气门的开闭时机与活塞运动行程完全匹配，满足发动机的正常运转需求。模型整体结构完整，各部分特征无缺失，装配关系清晰，可用于发动机结构教学、正时传动系统原理演示、相关零部件的改装设计参考等场景，能够直观展示SOHC发动机凸轮传动组件的结构特点与工作逻辑。
