雷诺K7M790发动机凸轮轴三维结构设计

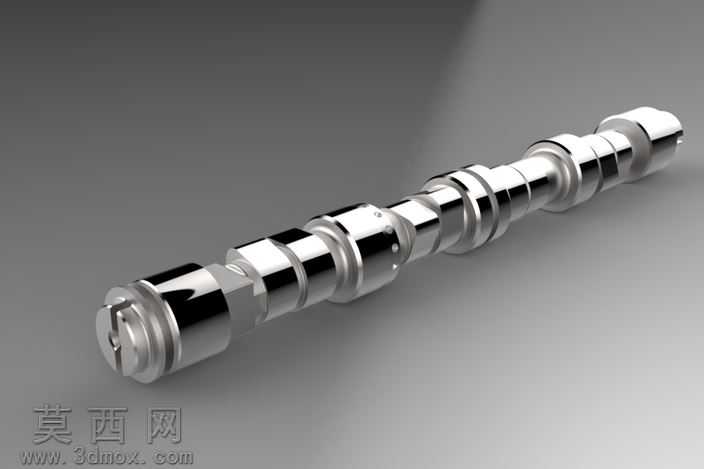

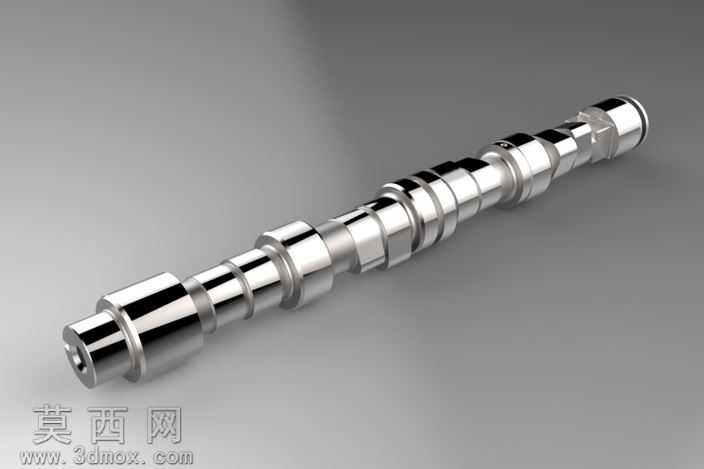

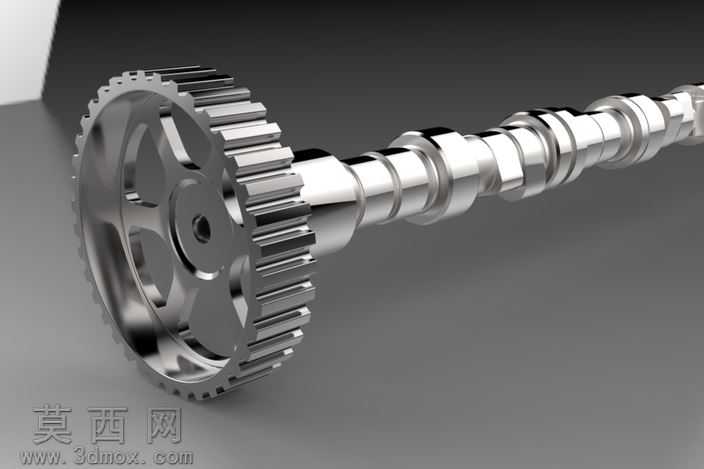

本作品为雷诺K7M 790 SOHC单顶置凸轮轴发动机配套凸轮轴的三维参数化建模成果，建模过程严格遵循该款发动机原厂零部件的实测尺寸与装配公差要求，完整还原了量产部件的全部结构细节。建模阶段首先梳理凸轮轴的功能逻辑：作为SOHC发动机配气机构的核心驱动部件，该轴需要同步承担驱动气门开闭、传递曲轴正时动力的双重作用，因此建模时优先完成整体轴身的基准轴搭建，沿轴向依次定位各缸进排气凸轮的相位角，严格匹配该款发动机的配气正时参数，确保每个凸轮的型线轮廓完全符合原厂设计的升程曲线，保证气门开启的时序、升程完全契合发动机的进气、压缩、做功、排气四冲程工作需求。轴身的轴颈部位按照支撑轴承的配合尺寸做等公差建模，预留出标准的装配间隙，确保虚拟装配状态下轴体转动无卡滞、无过量窜动。端部集成的正时齿轮采用渐开线齿形参数化建模，精准还原齿顶高、齿根高、齿距、模数等核心参数，齿面做了符合工程实际的微观倒角处理，还原真实零件的加工工艺特征，齿轮与轴身的连接部位做了过渡圆角强化结构，还原量产零件的应力释放设计，避免应力集中导致的部件失效。渲染阶段采用金属镀铬材质模拟量产凸轮轴的表面处理工艺，调整材质的反射率、粗糙度参数，还原精磨加工后金属表面的细腻光泽与真实反光效果，场景采用柔和的侧上方打光，清晰呈现凸轮型面的曲面弧度、齿轮齿面的加工纹理、轴颈的圆柱面精度，同时通过阴影效果凸显零件的立体感与金属厚重质感。设计过程中充分考虑了该零件的实际工况：凸轮轴长期处于高速往复摩擦、交变冲击载荷的工作环境，因此建模时特意还原了轴身的油道开孔结构，对应发动机润滑系统的供油路径，确保模型能够完整呈现零件的润滑设计逻辑，可用于发动机结构教学、维修拆装演示、改装方案验证等多种场景，模型的各特征参数均可编辑调整，能够适配不同的仿真分析、二次开发需求。
