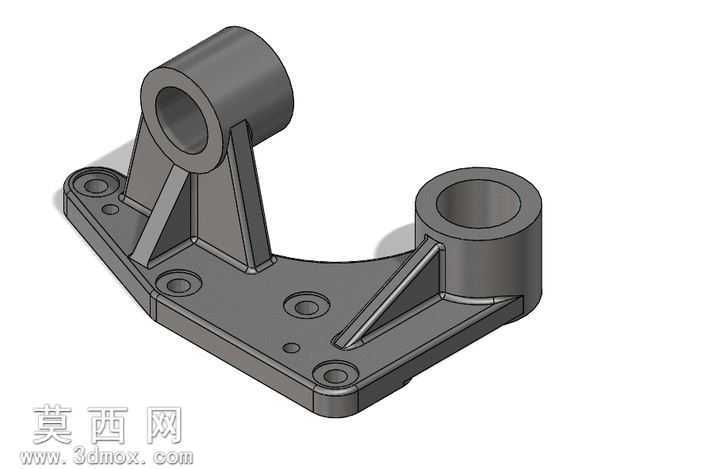

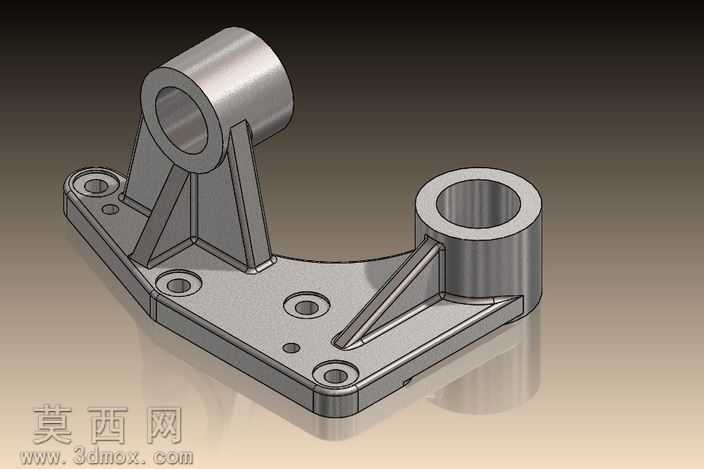

本作品为一款双筒铰接支撑支架的三维建模成果,建模过程依托参数化三维设计环境完成,整体建模逻辑遵循机械加工零件的成型规律,从底座基体特征开始逐步搭建整体结构。首先绘制底座的安装基准轮廓,通过拉伸特征生成带圆角过渡的平板底座基体,在底座上精准排布多个不同规格的安装通孔与定位沉孔,孔位的排布充分考虑了实际安装时的螺栓避让、定位精度需求,底座边缘全部做了圆角倒角处理,避免应力集中同时符合实际零件的加工工艺要求。在底座上方搭建两个高度不同的带孔铰接筒结构,两个铰接筒的内孔直径、轴向长度均根据铰接销轴的配合需求做了参数化设定,筒体外壁与底座之间通过三角形加强筋做连接支撑,加强筋的厚度、倾斜角度经过反复调整,在保证整体结构刚性的前提下尽可能减少材料占用,降低零件整体重量。建模过程中对所有配合面做了公差预留的特征处理,铰接筒的内孔表面、底座的安装底面都设定了符合机械加工要求的表面精度参考,完成基础建模后,在渲染环节为零件赋予了哑光金属材质,模拟铸钢零件经机加工后的真实质感,通过环境光影的调整,清晰展现出零件的棱边过渡、加强筋与基体的连接结构、各孔位的深度层次,渲染视角选择斜向等轴测视角,能够同时呈现底座的安装面结构、两个铰接筒的位置关系、加强筋的支撑形态,让观看者可以直观理解该支架的装配逻辑与受力传递路径。设计过程中重点考量了支架的受力特性,两个铰接筒分别承接不同方向的铰接载荷,通过加强筋将载荷均匀传递到底座的整个安装平面,避免局部应力过大导致零件变形,所有结构的连接处都做了圆弧过渡处理,消除应力集中隐患,整体结构紧凑,安装孔位的排布适配多种安装场景,铰接筒的位置偏差控制在合理的装配公差范围内,能够满足实际机械结构中的铰接支撑需求。
- 全部评论(0)
- 模板大小 1.67 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2013,STL,其它,
- 软件分类 通用机械零部件
