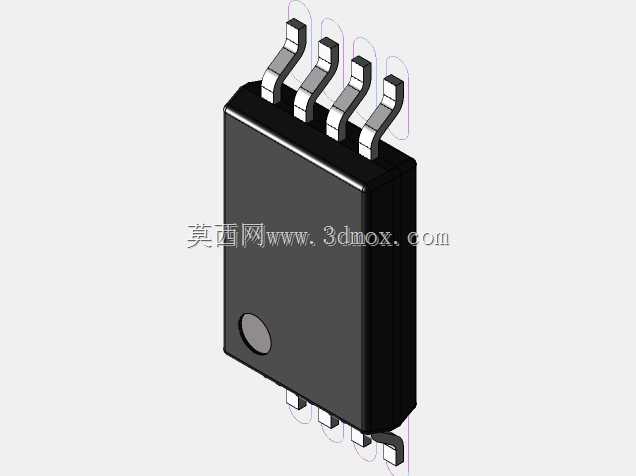

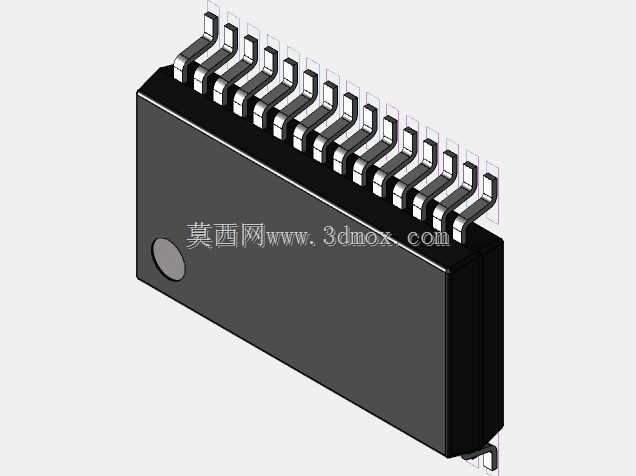

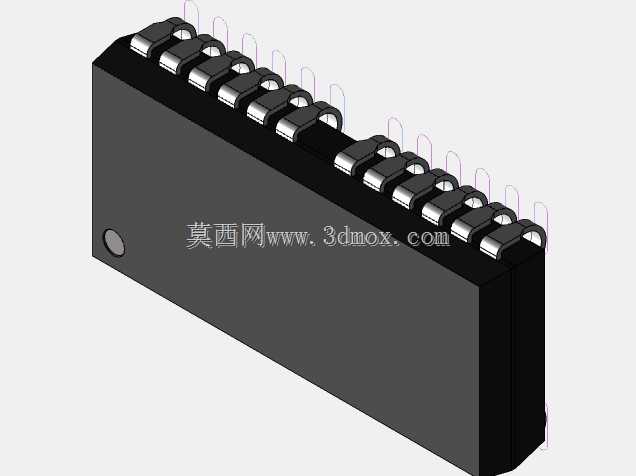

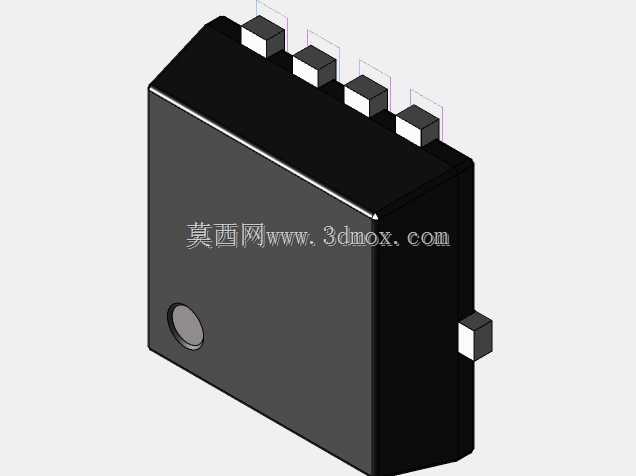

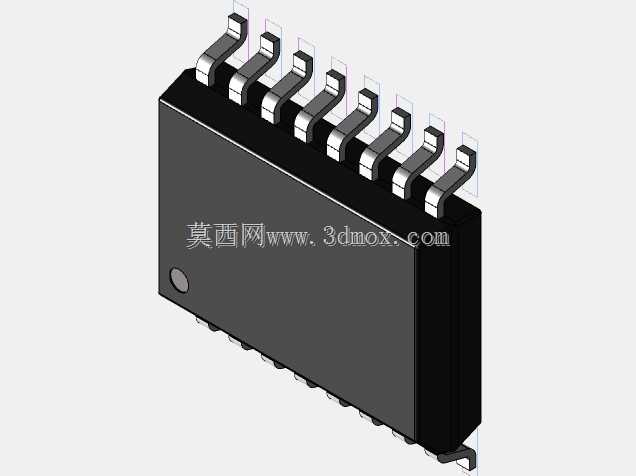

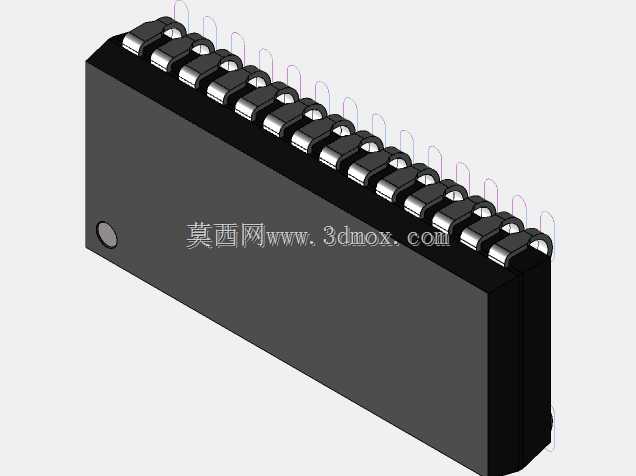

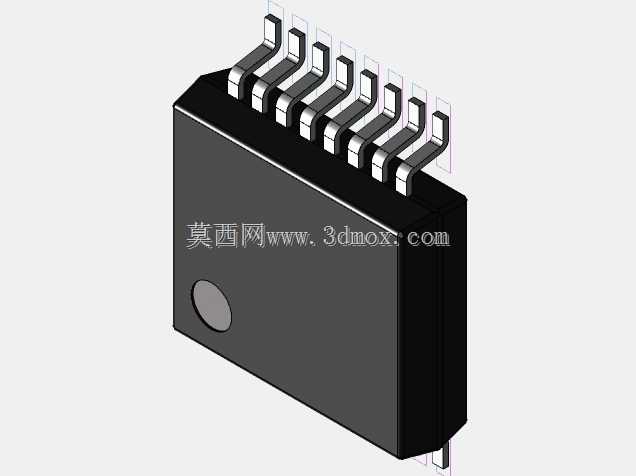

多规格表面贴装集成电路封装三维结构

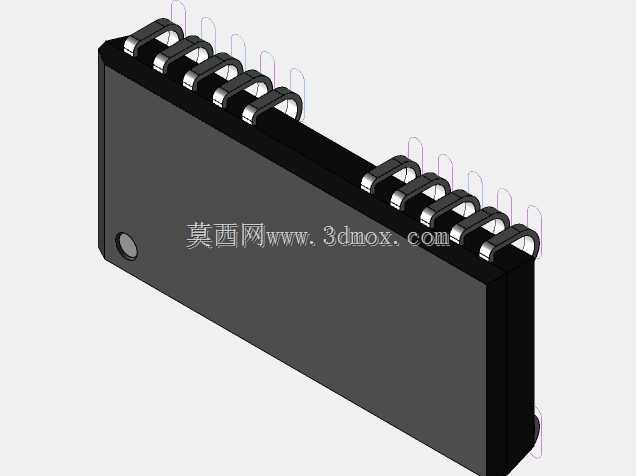

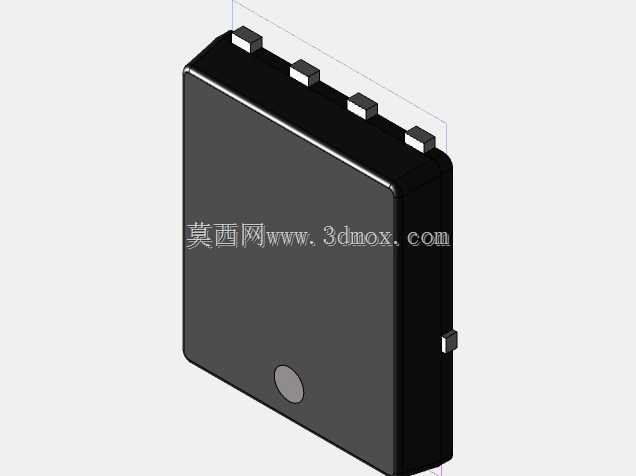

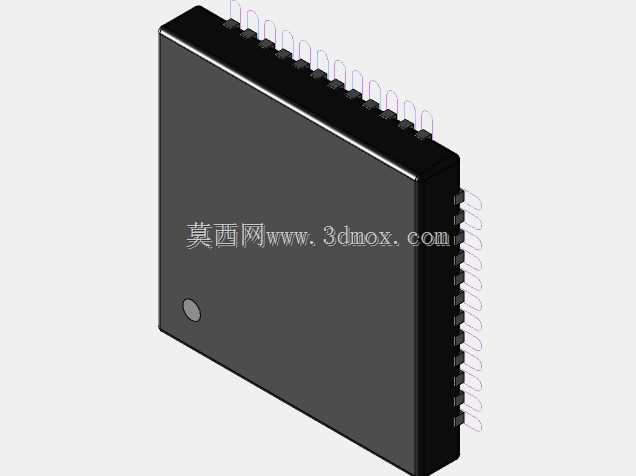

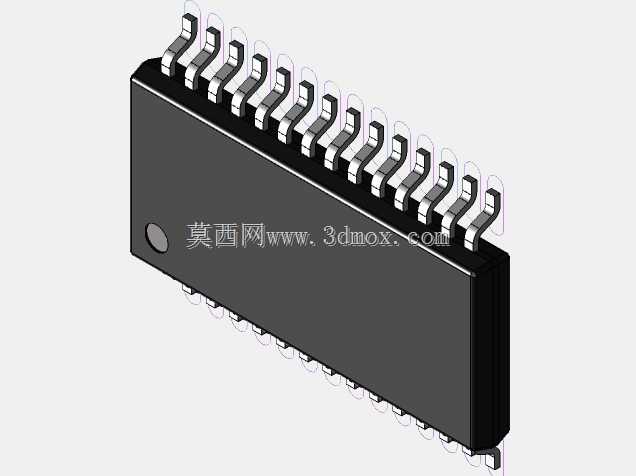

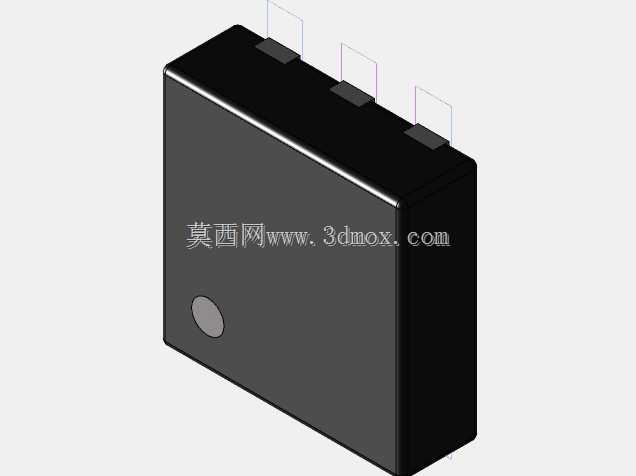

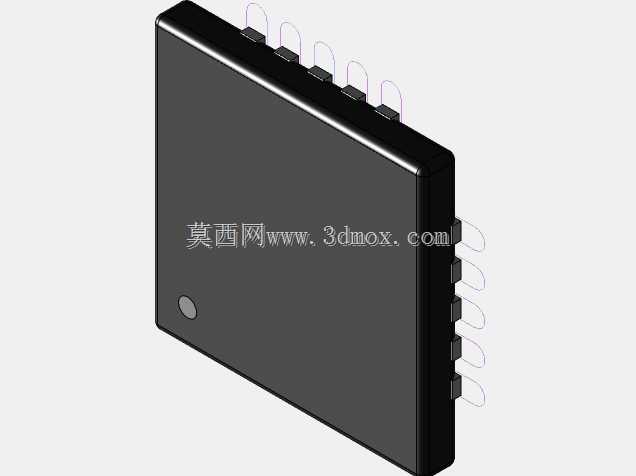

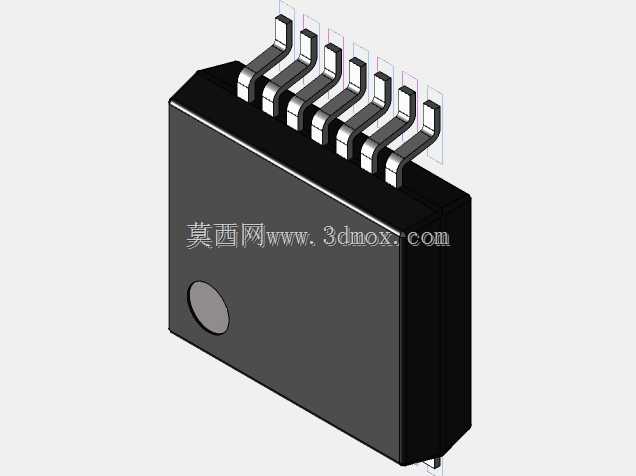

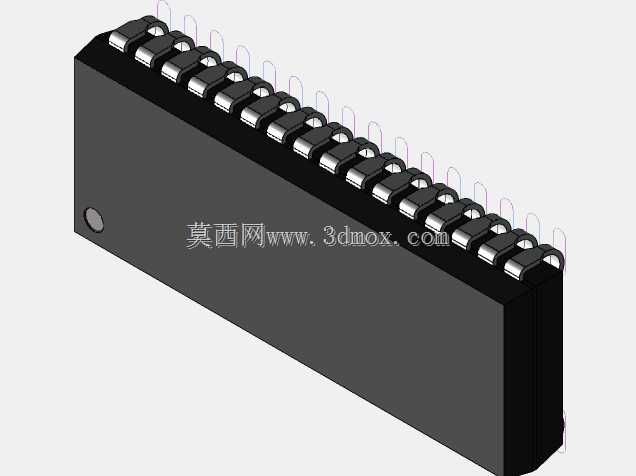

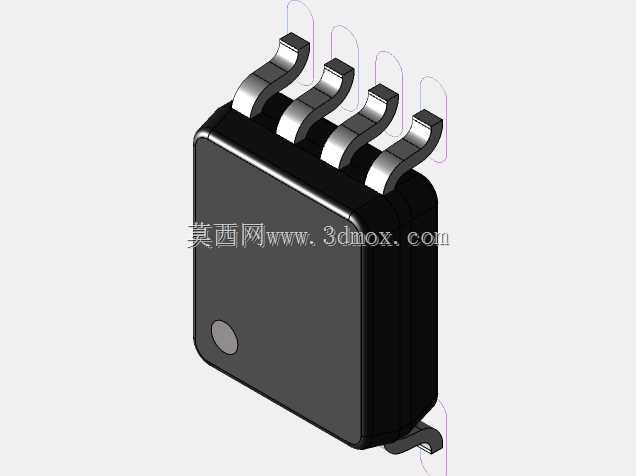

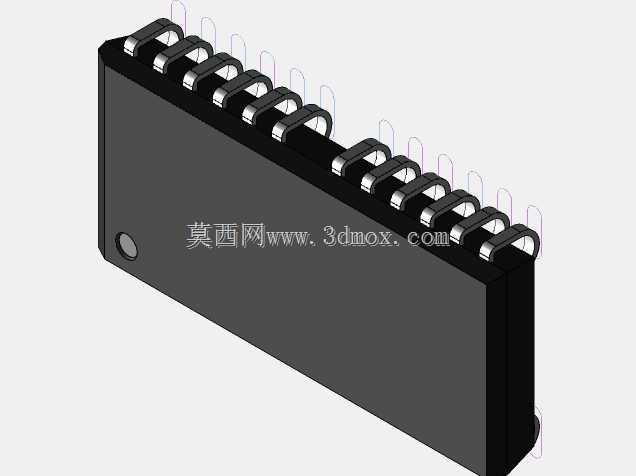

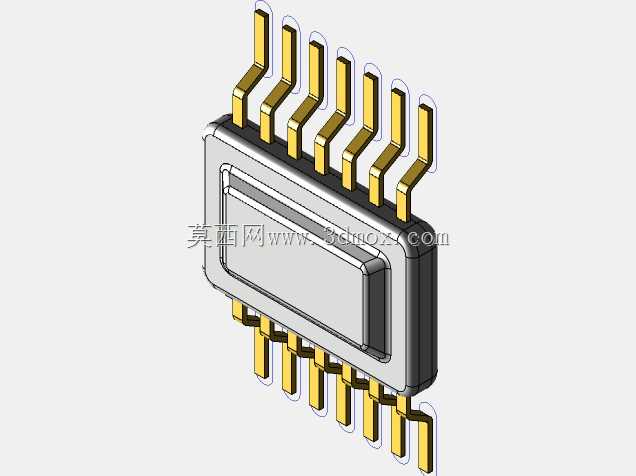

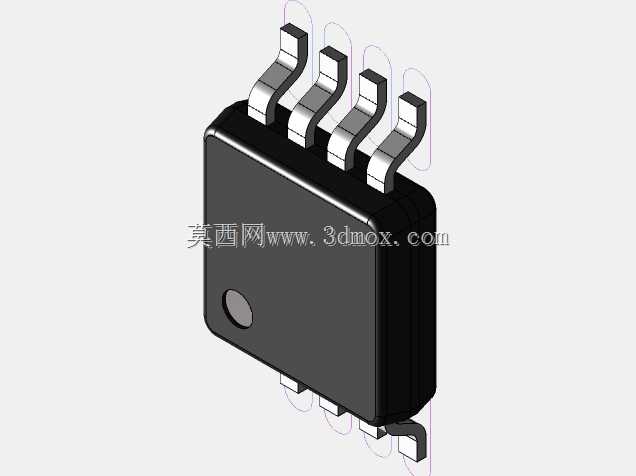

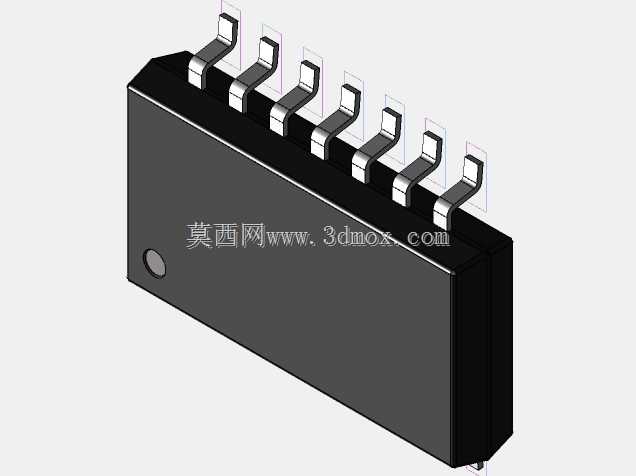

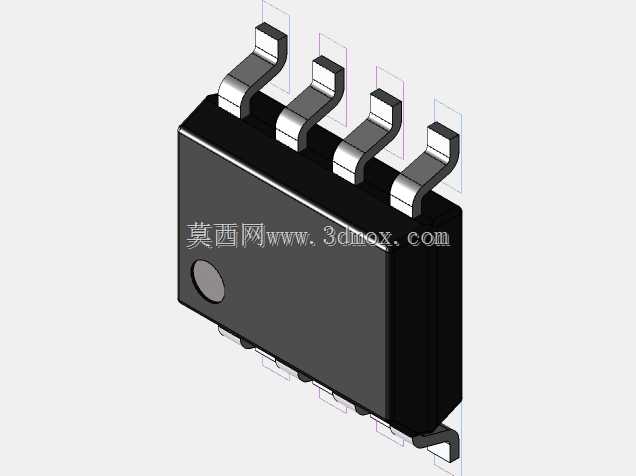

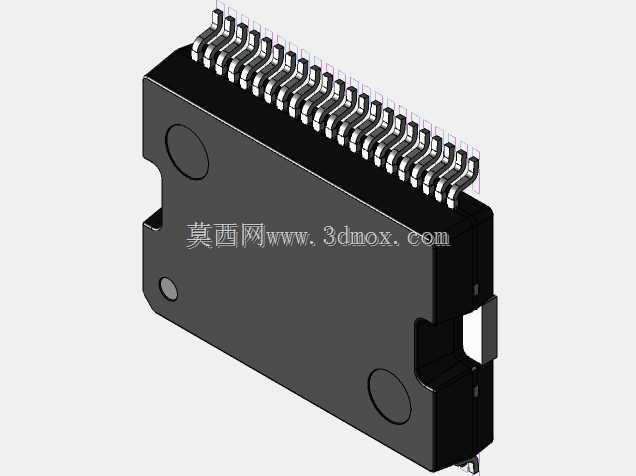

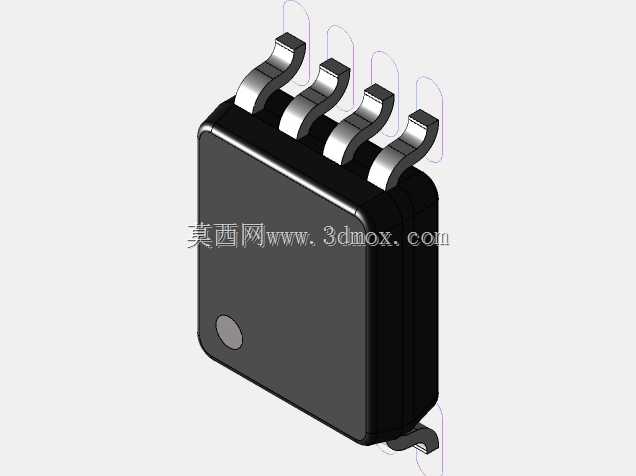

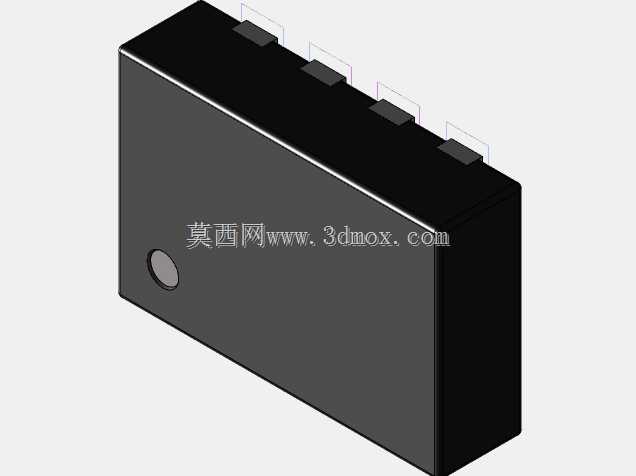

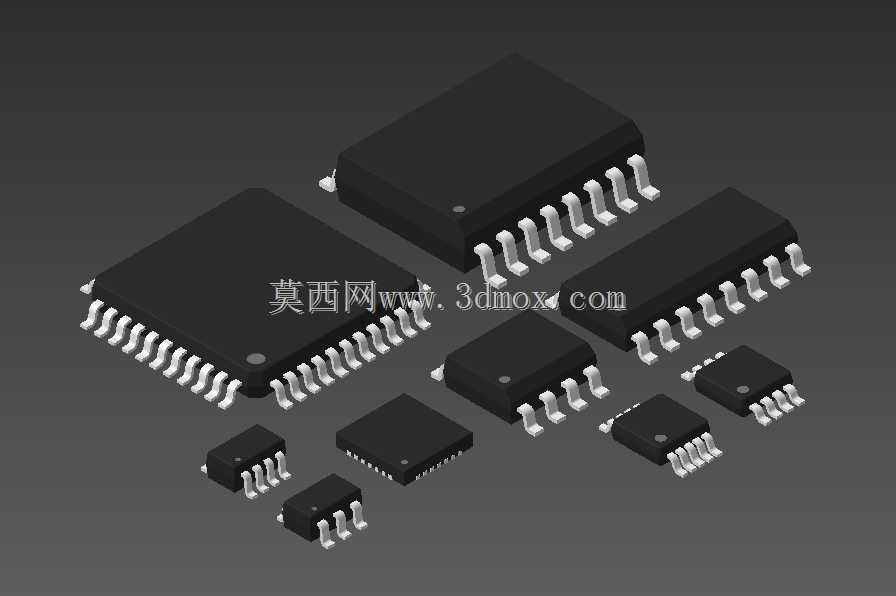

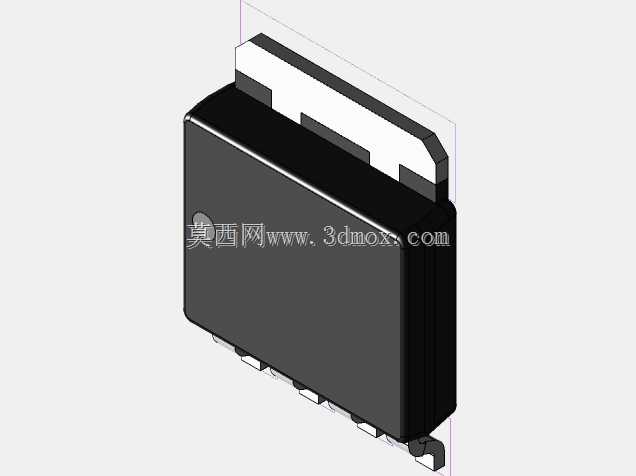

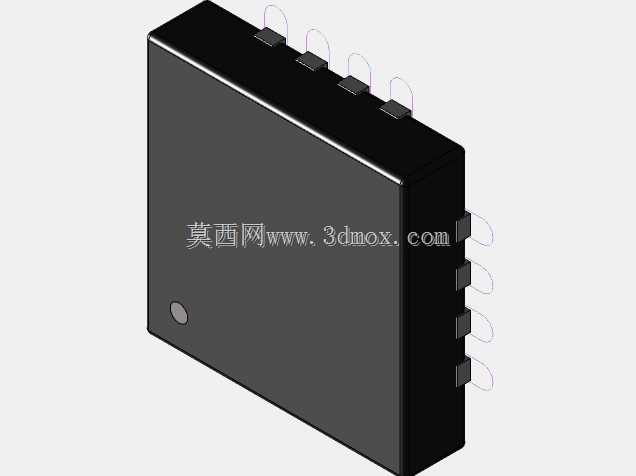

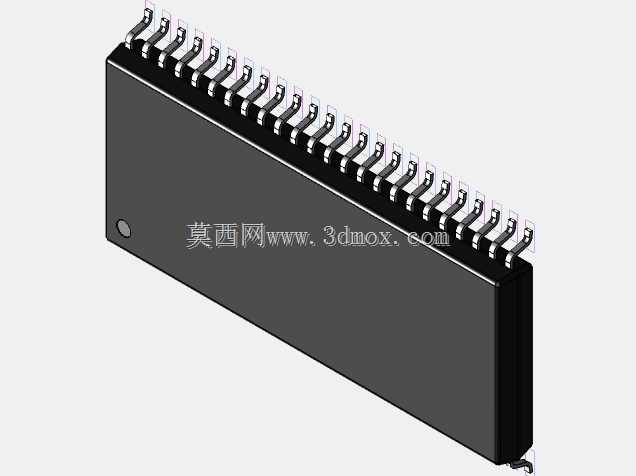

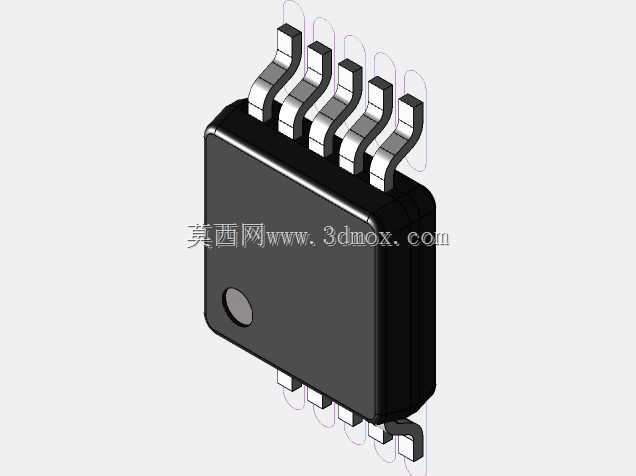

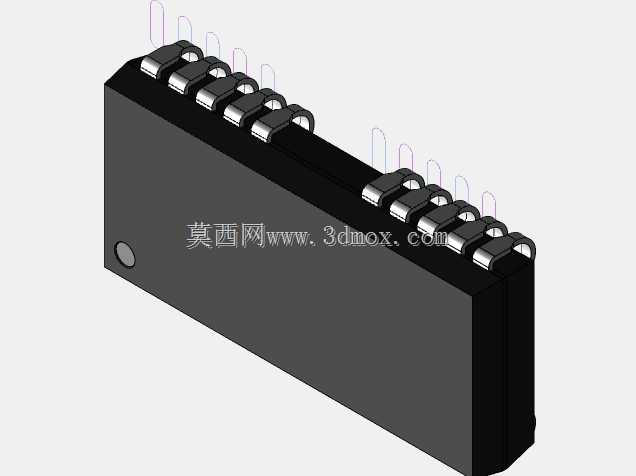

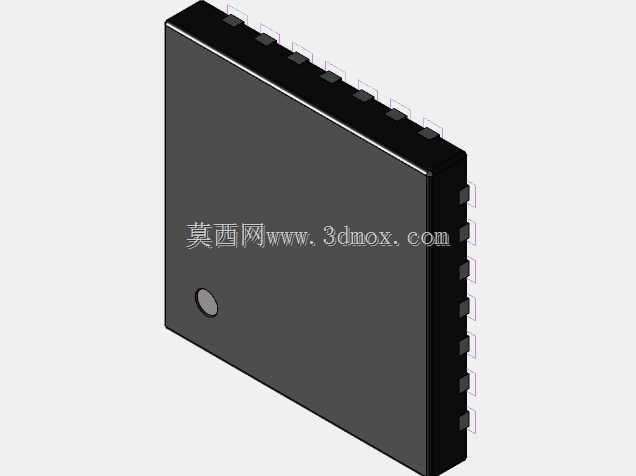

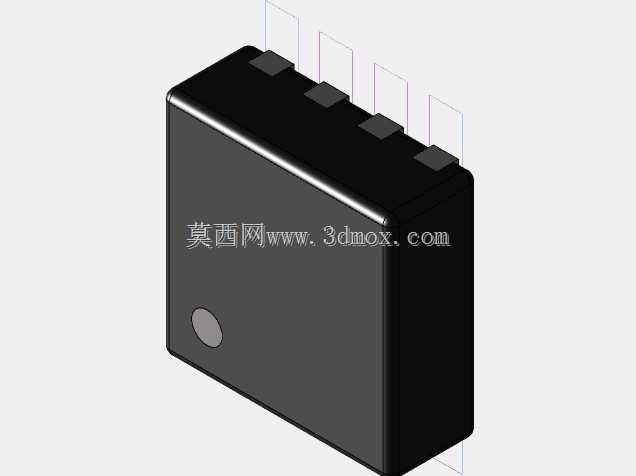

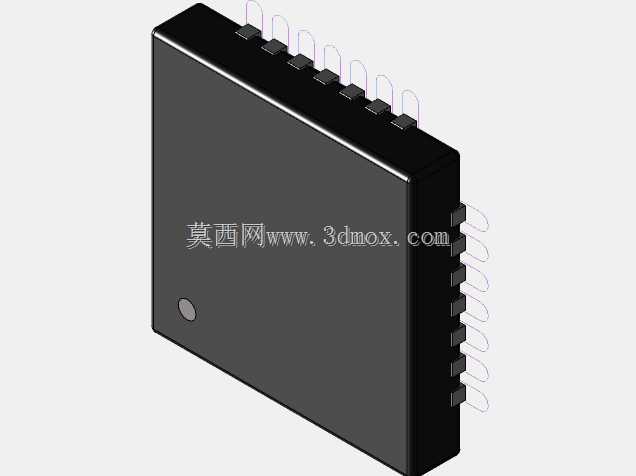

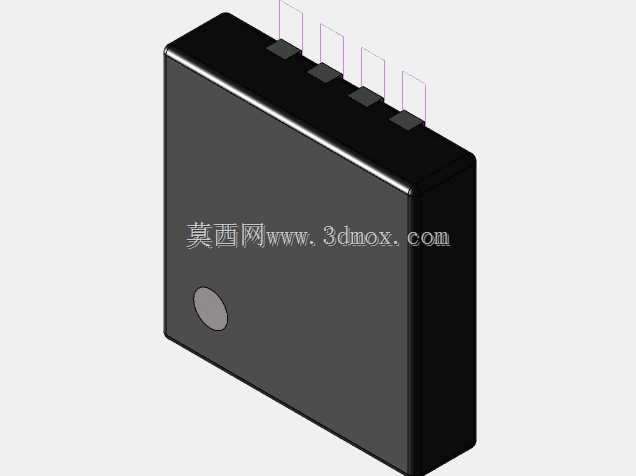

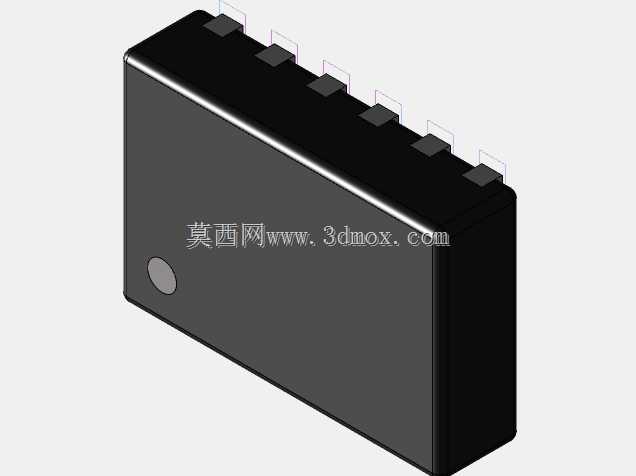

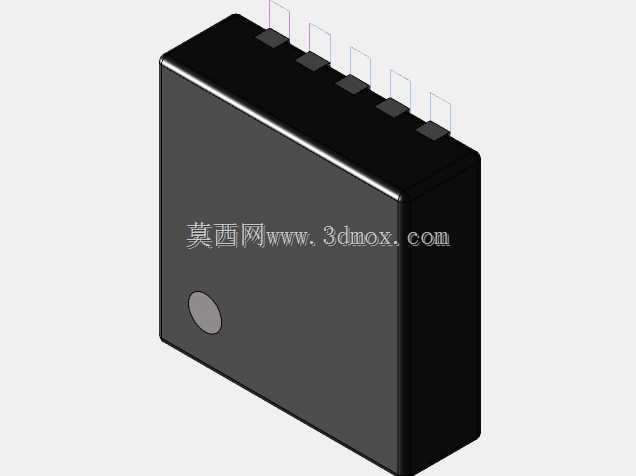

　　在消费电子、工业控制板卡、车载电子模块的SMT产线设计环节，不同封装规格的贴片集成电路是PCB布局阶段最常调用的基础元件模型，这类元件的三维结构精度直接影响后续钢网开孔、回流焊治具设计、整板装配干涉校验的准确性。本次梳理的贴片IC封装覆盖从微型2引脚晶体管类封装到多引脚宽体芯片的全系列常用规格，包含SOT、SOP、TSSOP、QFN、QFP等主流表面贴装封装形式，所有引脚的共面度、塑封体拔模斜度、引脚成型弧度都按照实际量产元件的公差范围做了还原，没有出现简化建模导致的引脚偏移、塑封体尺寸失真问题。做板卡布局时，很多新手工程师容易忽略不同封装IC的安装边界要求，比如QFN封装的中心散热焊盘尺寸、引脚内侧到焊盘的安全距离，

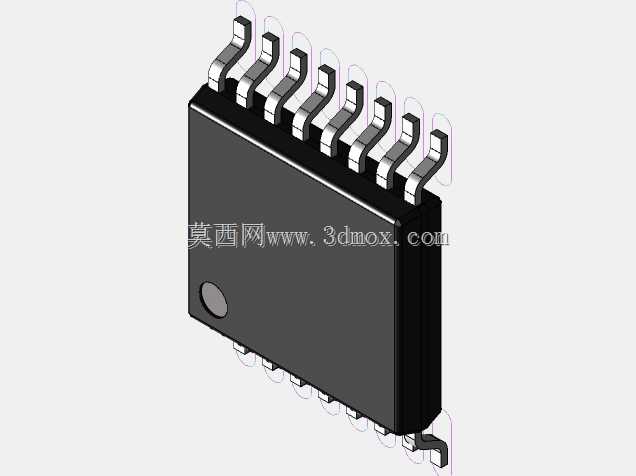

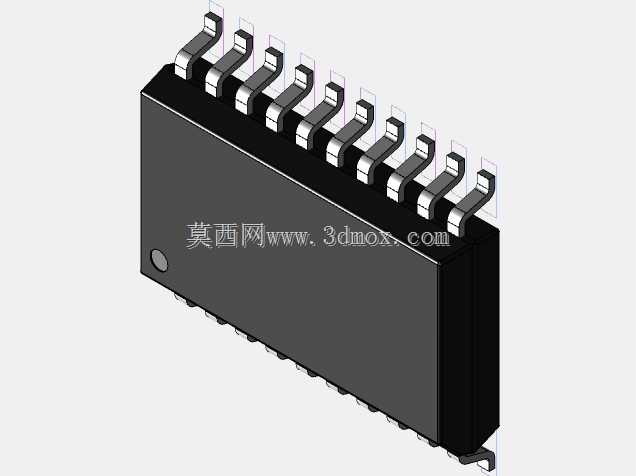

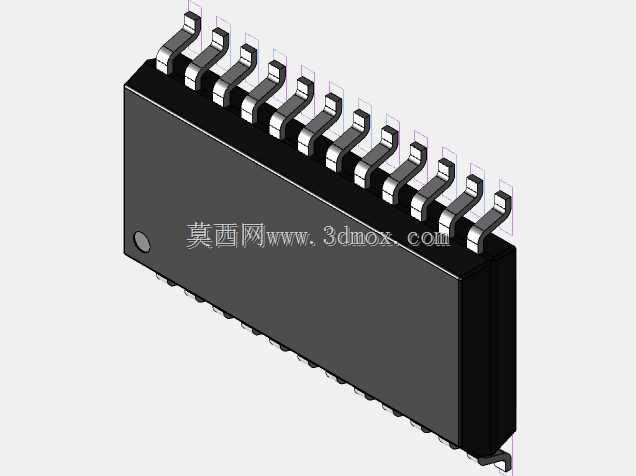

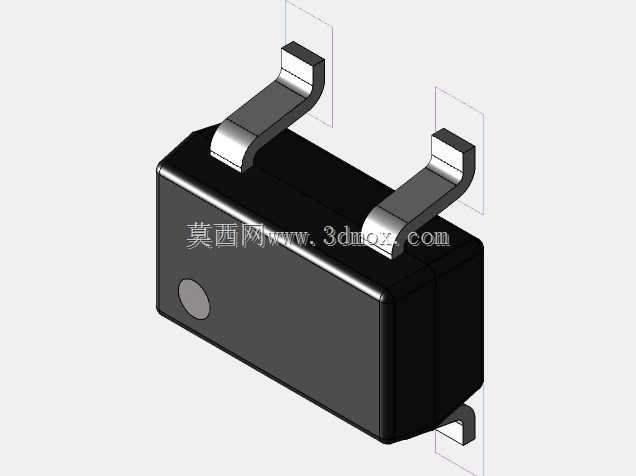

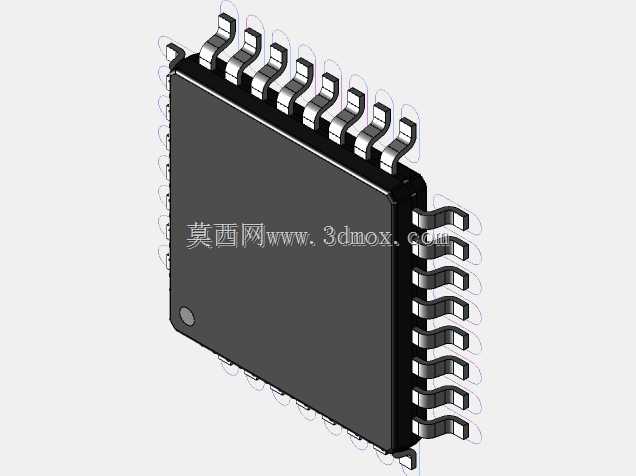

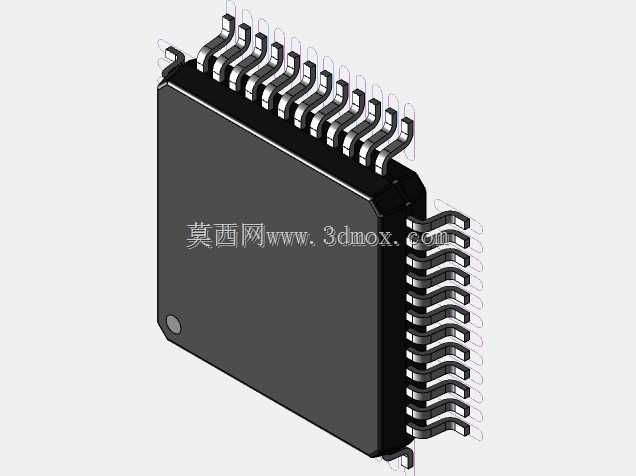

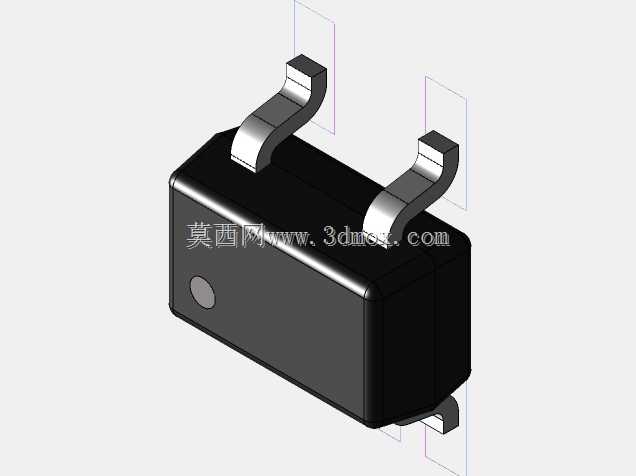

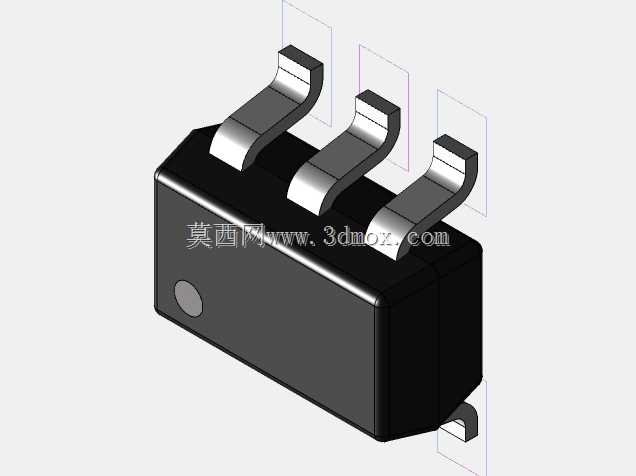

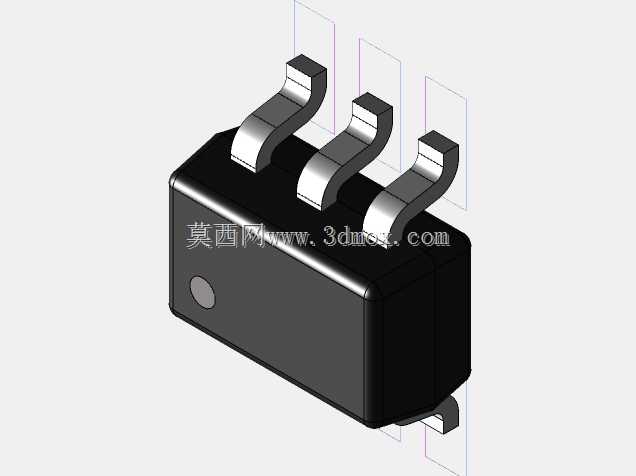

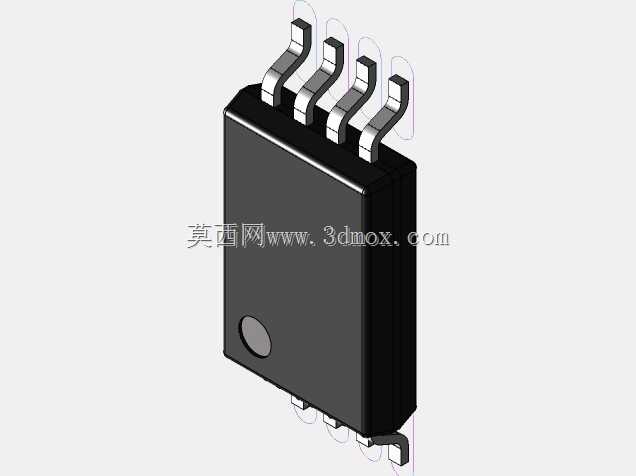

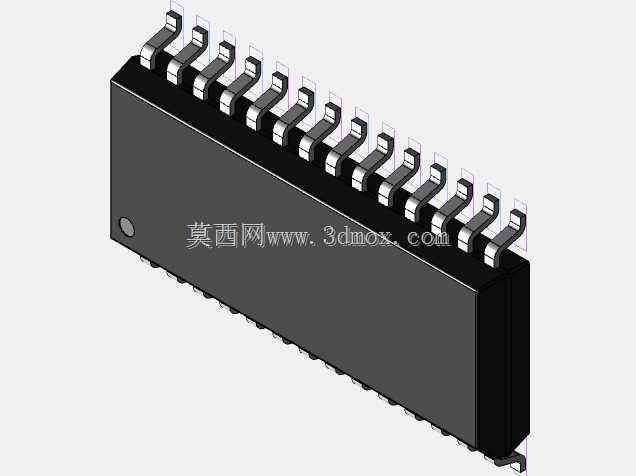

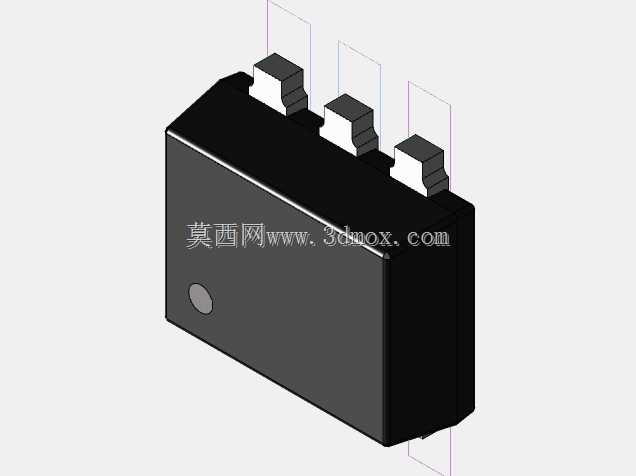

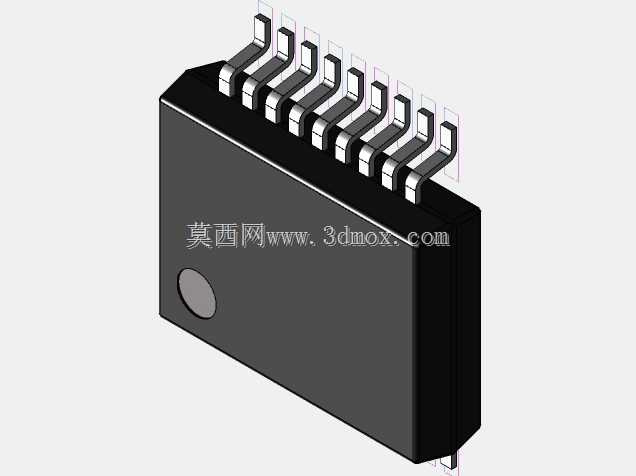

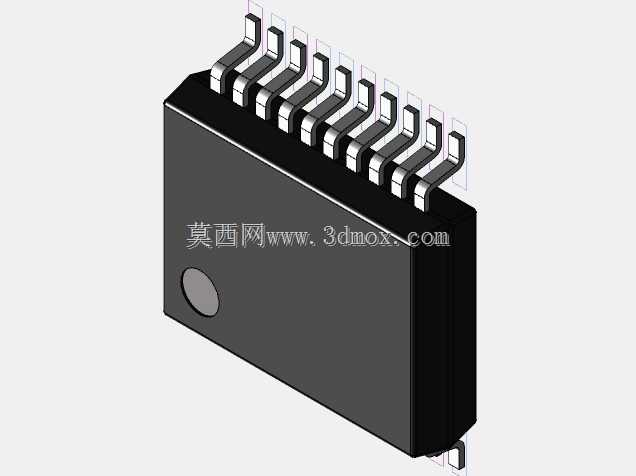

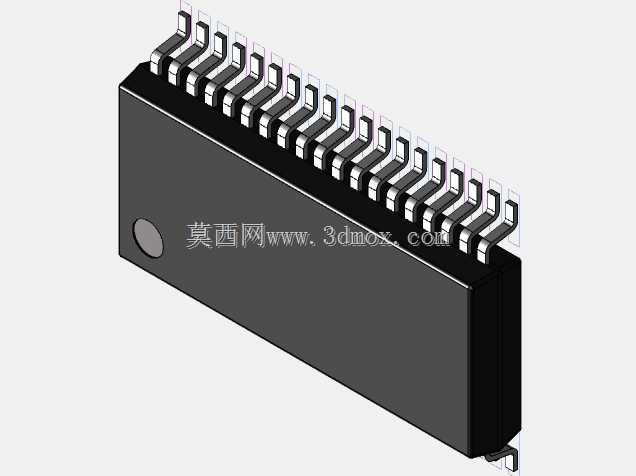

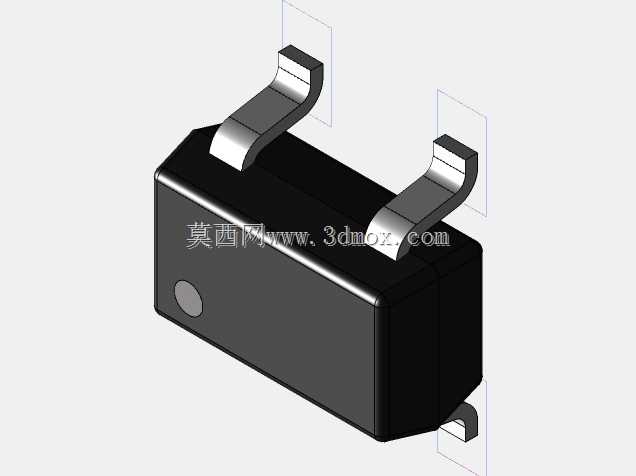

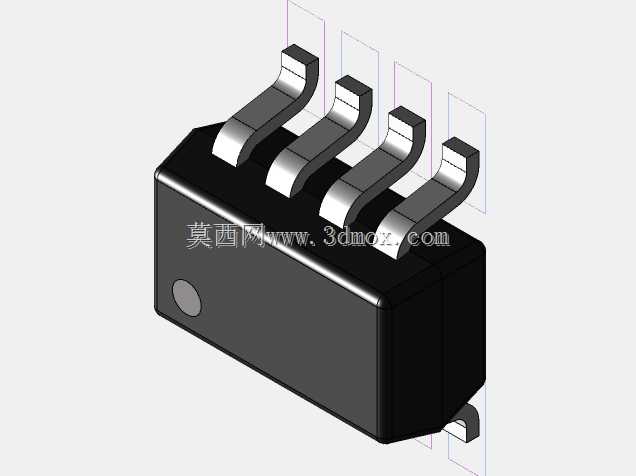

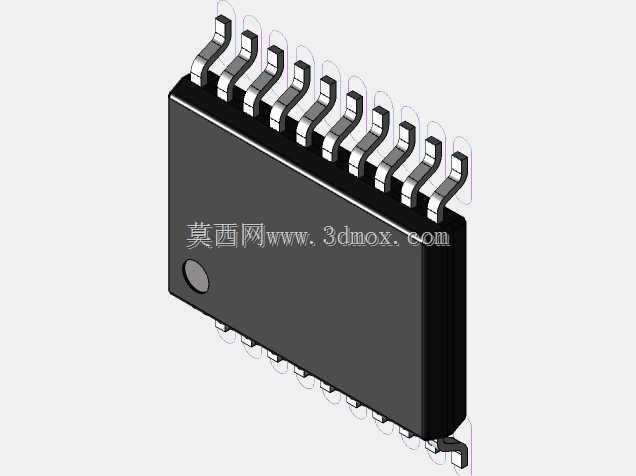

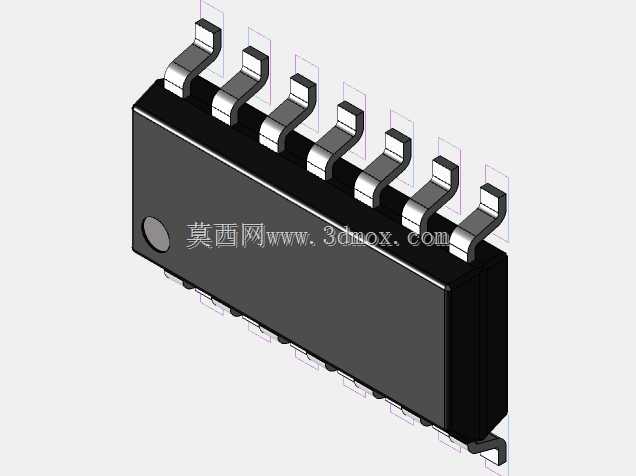

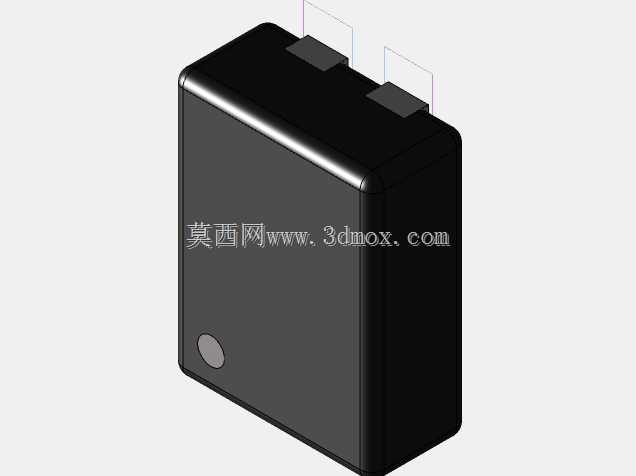

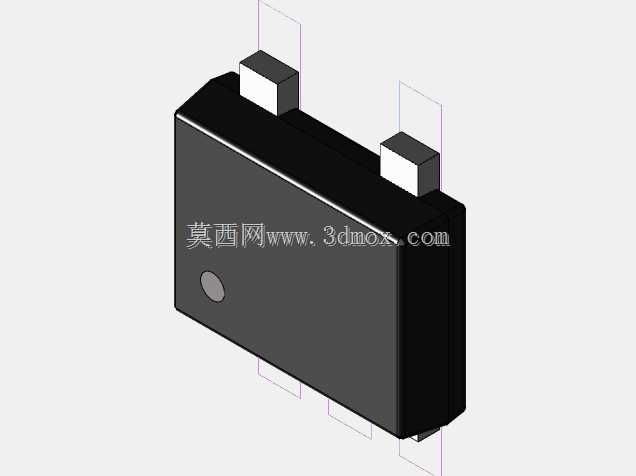

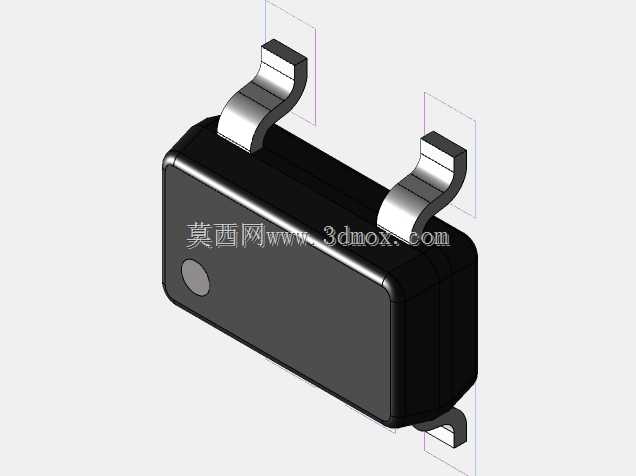

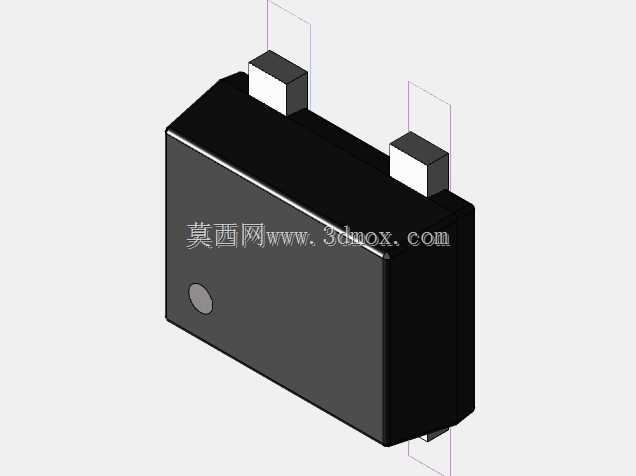

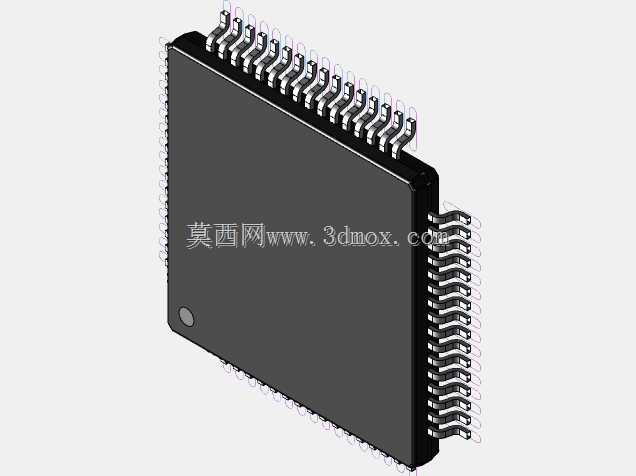

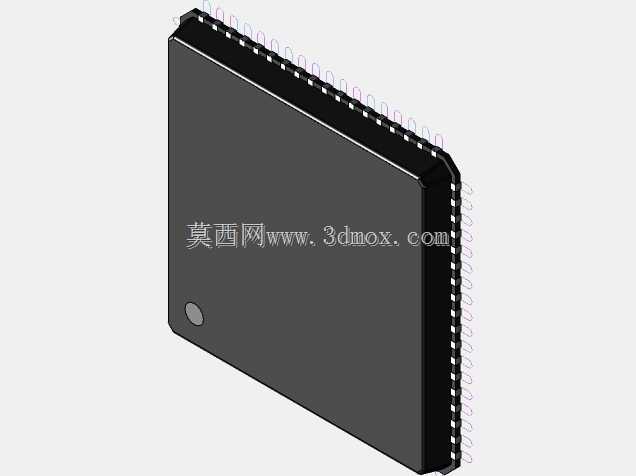

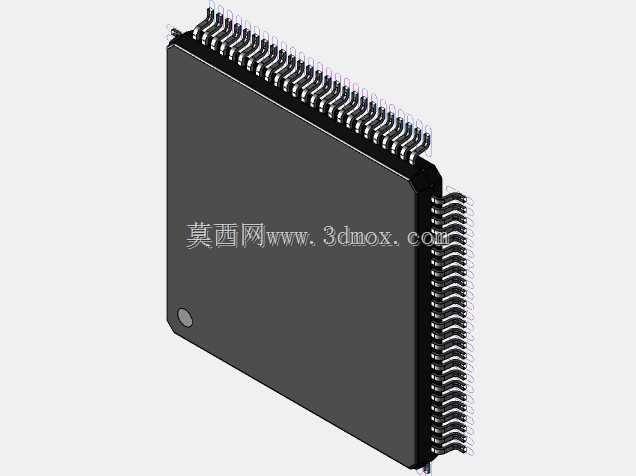

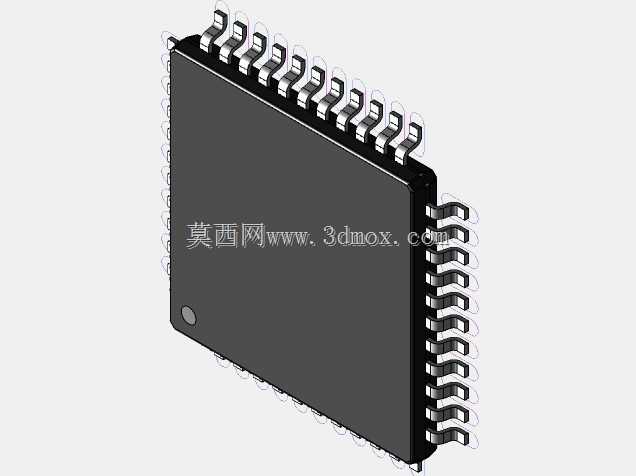

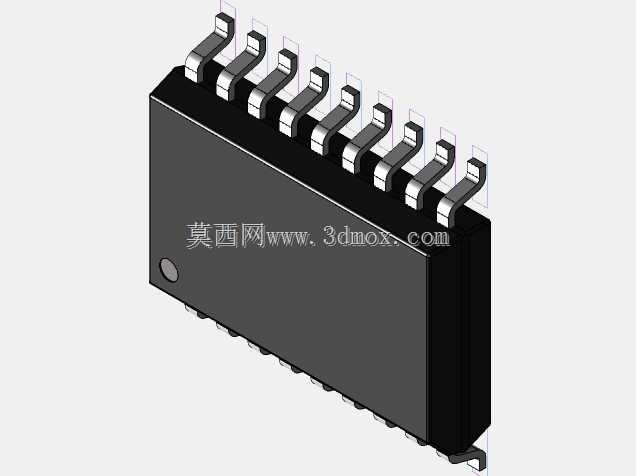

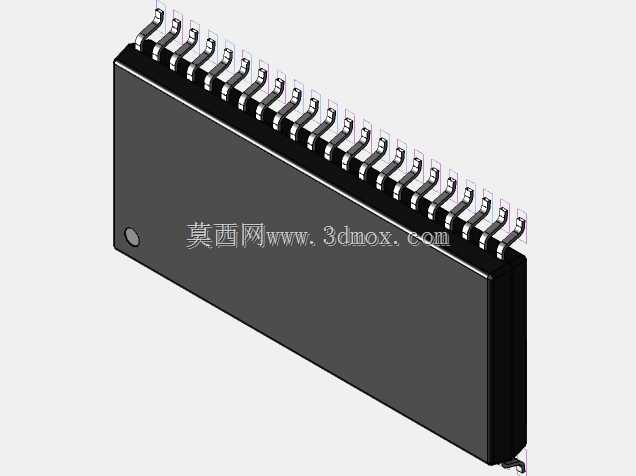

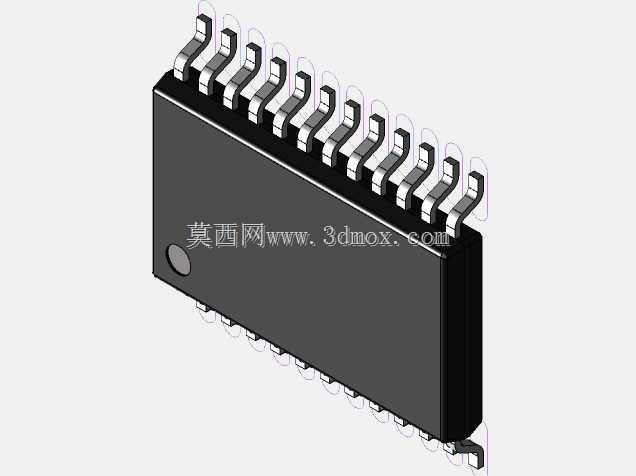

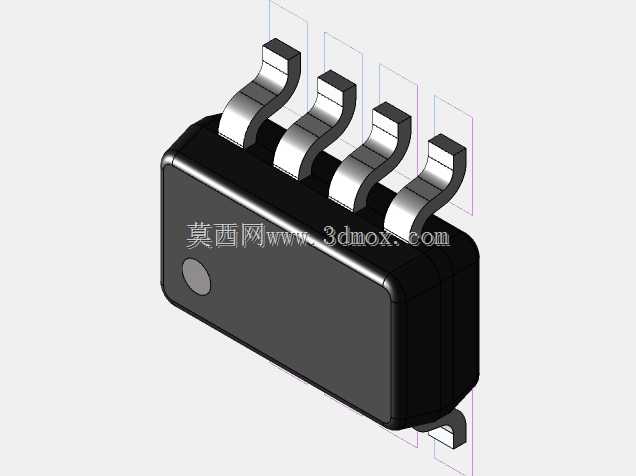

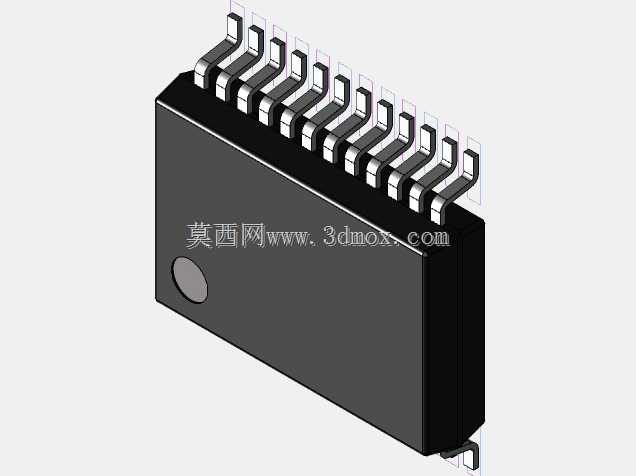

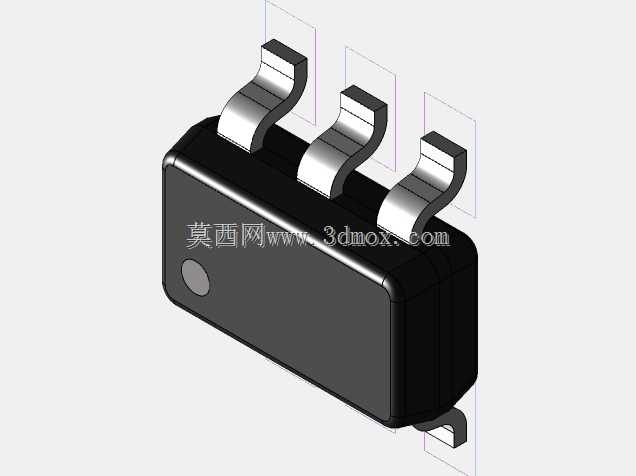

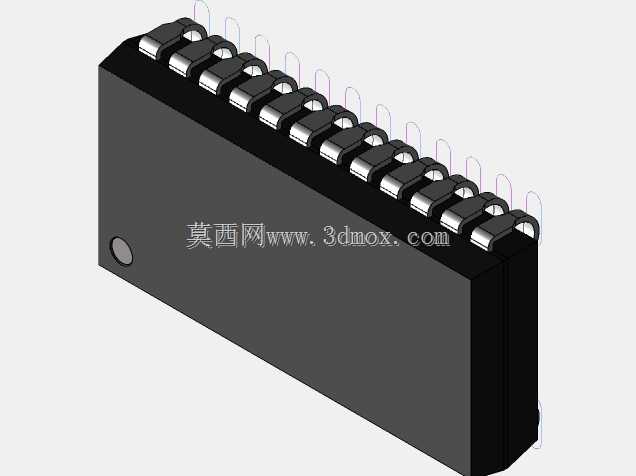

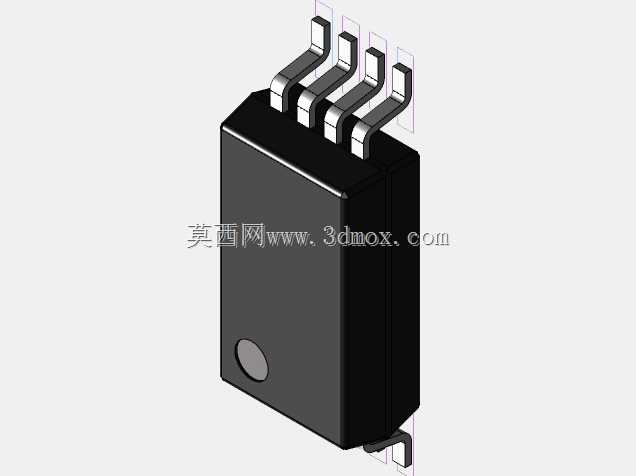

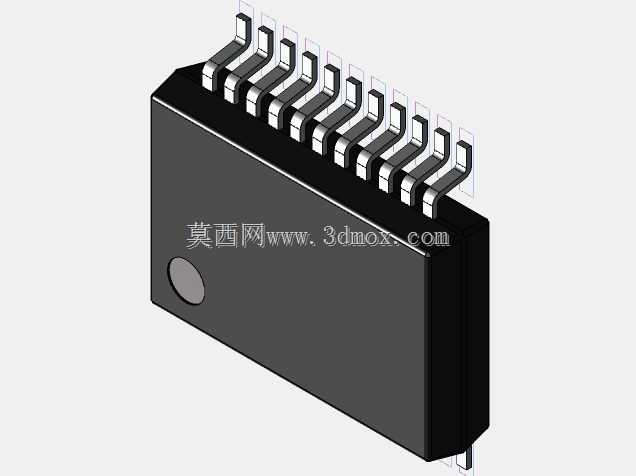

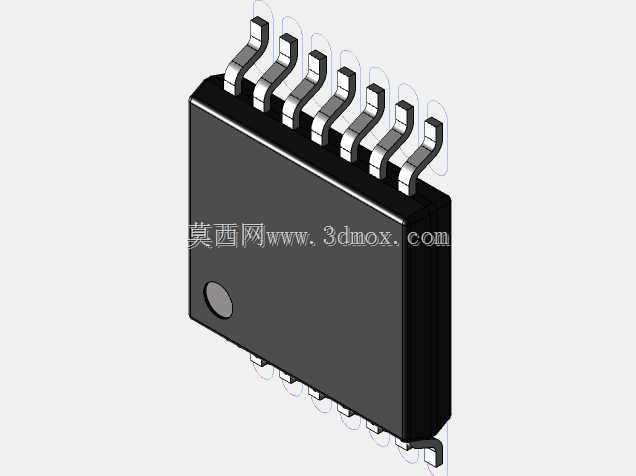

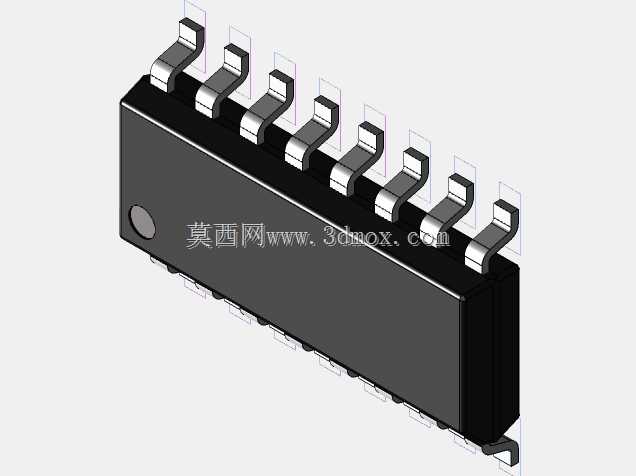

　　TSSOP封装的引脚伸出长度与焊盘长度的匹配关系，这些细节如果在三维建模阶段没有校准，后续导出坐标文件给SMT产线时，很容易出现贴片偏移、虚焊、散热焊盘锡量不足的问题。这套模型在设计时特意区分了不同封装的引脚成型差异：小尺寸SOT类封装的引脚采用向内微弯的成型结构，保证过回流焊时的引脚应力释放；宽体SOP封装的引脚做了加宽处理，提升大电流通路的载流能力；QFP封装的引脚间距严格按照0.5mm、0.8mm等标准节距设置，引脚末端的共面度控制在0.1mm以内，匹配实际贴片设备的识别精度要求。从实际应用场景来看，这类封装模型不仅用于PCB布局阶段的干涉检查，还可以用于SMT贴片机的吸嘴选型校验——不同尺寸的塑封体对应不同规格的吸嘴，

　　模型还原了塑封体顶面的平面度特征，能够模拟吸嘴拾取时的接触面积，避免出现拾取偏移、掉件的问题。另外在做整机结构的堆叠设计时，不同封装IC的高度参数是结构工程师必须关注的边界条件，比如超薄消费电子产品里，板上最高元件的高度直接决定整机的厚度空间，这套模型里每个封装的塑封体高度都按照常规量产料号的标准值设置，没有出现统一高度的简化错误，能够直接用于结构堆叠的间隙校验。很多工程师在自建IC封装模型时，容易把塑封体的边角做的过于尖锐，实际量产的塑封IC都会有微小的圆角过渡，避免生产过程中出现应力集中导致的塑封体开裂，这套模型在细节处还原了这类工艺特征，包括塑封体表面的标记区域凹陷、引脚表面的镀锡层厚度模拟，都和实际元件的外观特征保持一致。

　　在做回流焊温度曲线设置时，不同封装的热容量差异也可以通过模型的体积参数做初步估算，大尺寸QFP封装的热容量更大，回流焊的预热区温度和时间需要做对应调整，小尺寸SOT封装的热容量小，要避免温度过高导致的引脚氧化。这套模型的所有封装都按照JEDEC相关标准做了尺寸校准，引脚间距、塑封体长宽尺寸、引脚伸出长度都符合行业通用规范，不需要工程师再逐个核对规格书调整尺寸，能够直接导入到常用的PCB设计软件、结构设计软件中使用，减少重复建模的工作量。另外在做自动化测试治具设计时，IC封装的三维模型可以用来校验测试探针的位置，避免探针碰到塑封体导致的测试接触不良，模型的引脚位置精度足够支撑治具的探针布局设计，不需要额外做尺寸修正。
