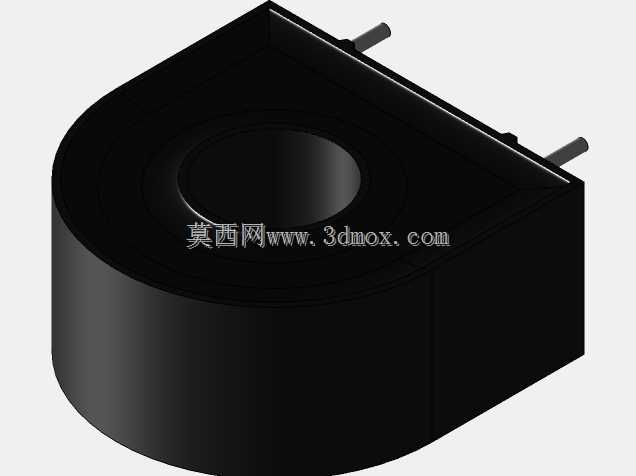

直插式功率电感电子元器件三维结构

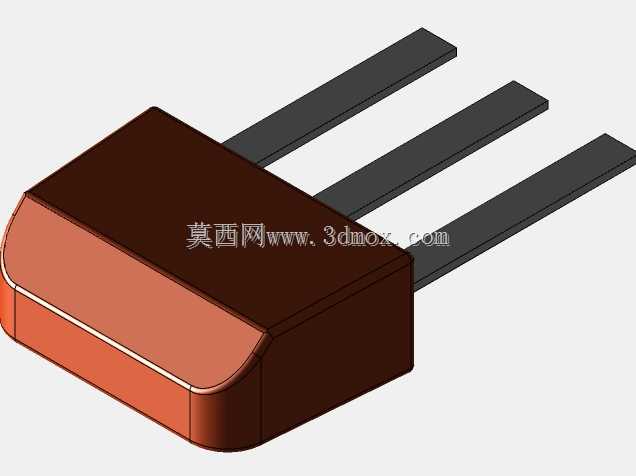

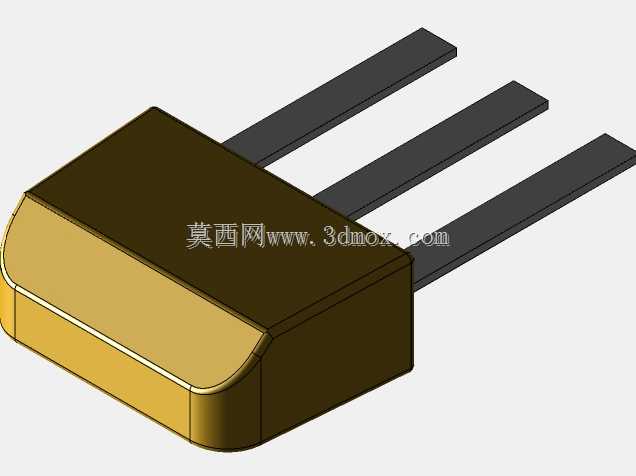

　　该直插式功率电感的结构设计，首先围绕通孔插装工艺的安装边界展开，三个平行排布的金属引脚采用等间距设计，引脚截面为矩形，长度预留足够的波峰焊吃锡余量，引脚根部与磁芯本体衔接处做了圆弧过渡结构，避免插件过程中引脚受剪切力出现断裂，同时也能减少焊接时的应力集中，降低长期使用后引脚脱焊的风险。磁芯本体采用半包封结构，主体为长方体造型，靠近引脚侧的端面做了斜切圆弧过渡，一方面可以优化插件时的导向性，避免本体棱角刮擦PCB板上的阻焊层，另一方面也能在批量生产的编带包装过程中减少卡料概率，适配高速贴插设备的进料轨道尺寸要求。

　　从实际应用场景来看，这类电感多用于小功率电源的滤波回路、DC-DC转换电路的储能环节，常见于消费类电子控制板、小型家电驱动板、工控辅助电源板卡上，设计时充分考虑了不同PCB板的安装空间限制，本体高度控制在常规直插元件的通用尺寸区间内，不会与周边的电解电容、接插件等元件产生空间干涉，引脚间距符合通用PCB设计的网格标准，工程师在绘制电路板时可以直接调用标准封装，无需额外调整焊盘位置。

　　磁芯部分的材质选型对应中低频段的工作需求，包封层采用耐高温的绝缘材质，能够耐受波峰焊时的瞬时高温，不会出现包封层开裂、磁芯外露的问题，本体表面的平整区域预留了丝印标识的位置，方便生产过程中的元件识别与极性核对——虽然电感本身无极性，但三个引脚的排布对应特定的绕组抽头位置，结构上的不对称设计可以从外形上快速区分引脚定义，减少生产时的插反错误。

　　建模过程中对各部分的配合公差做了还原，引脚与磁芯本体的嵌合深度符合实际生产的装配要求，包封层与内部磁芯、绕组的贴合间隙控制在合理范围内，既还原了实物的外观质感，也保留了结构设计的工程细节，可用于电路板虚拟装配的干涉检查、产品展示的结构爆炸图制作、以及生产工艺的模拟验证。不同于贴片电感的轻薄化设计，这款直插电感的结构强度更高，抗振动性能更好，适合在有一定机械振动的应用场景下使用，比如小型电动工具的控制板、车载辅助电子模块等场景，引脚的抗弯折强度经过结构优化，能够承受装配过程中的一定程度的外力形变，不会出现引脚从本体脱落的情况。

　　在安装边界的设计上，本体底部与PCB板面的预留间隙符合焊接工艺要求，既可以保证焊锡的良好浸润，也能避免焊接时的热量直接传导到磁芯内部造成绕组绝缘层损伤，三个引脚的伸出长度统一，在插件时可以直接抵到PCB板的焊盘台阶，保证元件安装高度的一致性，适合批量波峰焊工艺的生产要求，不需要额外的剪脚工序就能满足板面的平整度要求。
