表面贴装无源电子元件封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装无源元件的封装三维模型是结构干涉校验、装配工艺模拟的核心基础数据，很多刚入行的结构工程师容易忽略这类小尺寸元件的空间占位，导致SMT回流焊阶段出现元件撞件、焊盘偏移、壳体合盖干涉等批量问题，这类封装模型的精度直接决定了整板设计的可制造性。

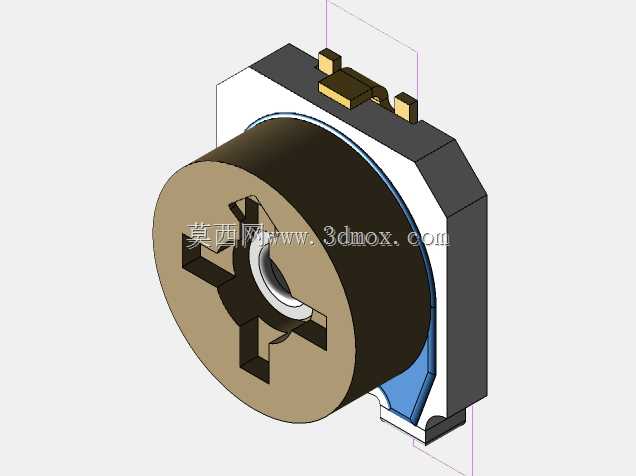

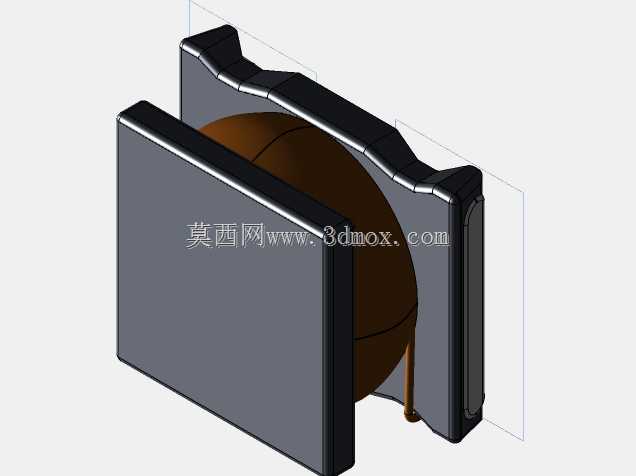

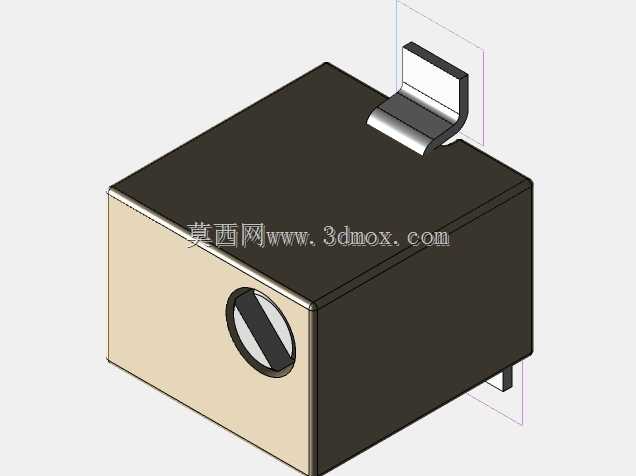

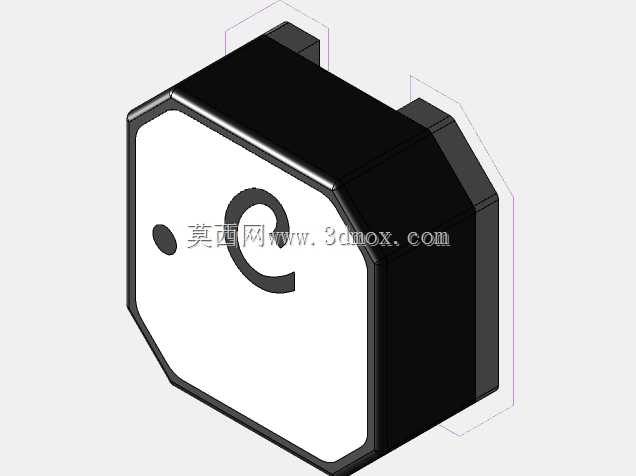

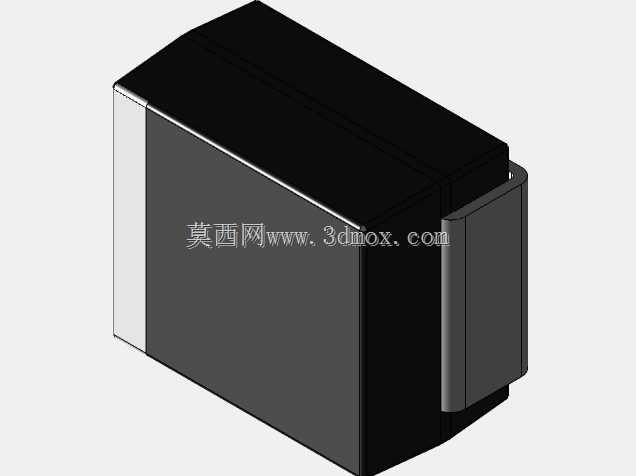

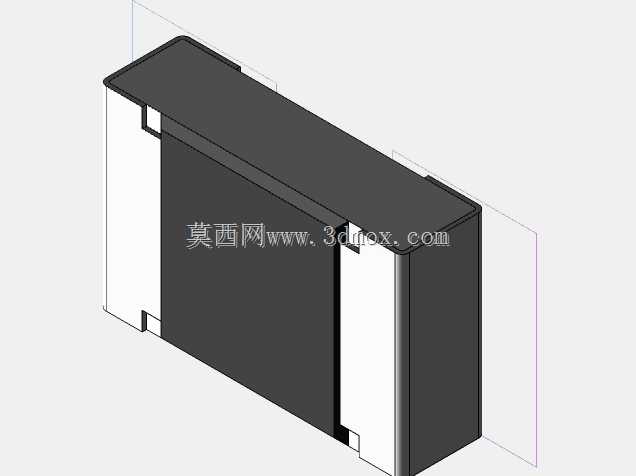

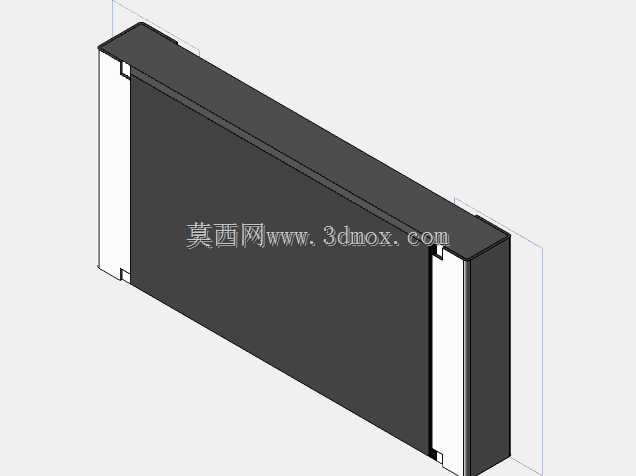

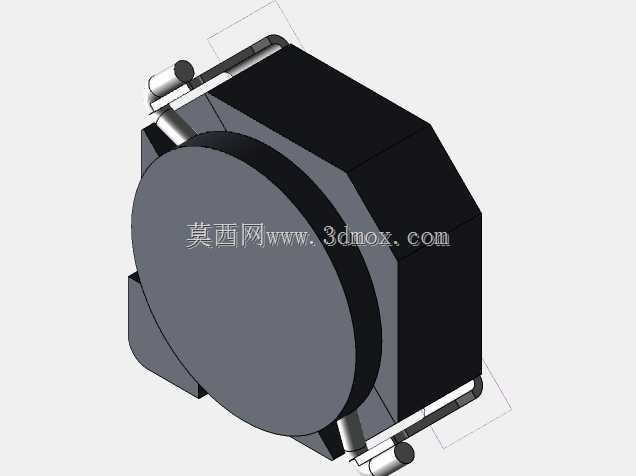

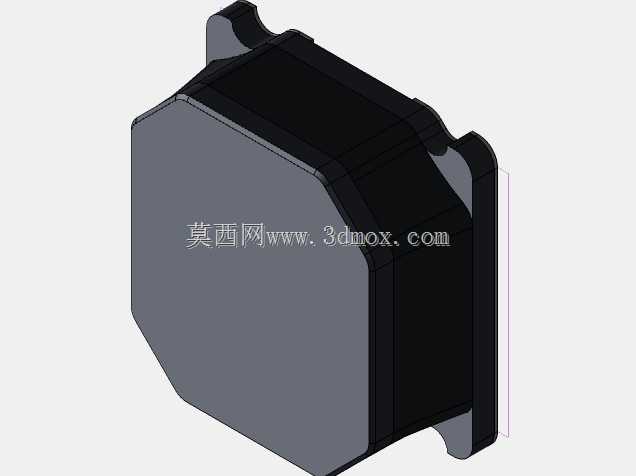

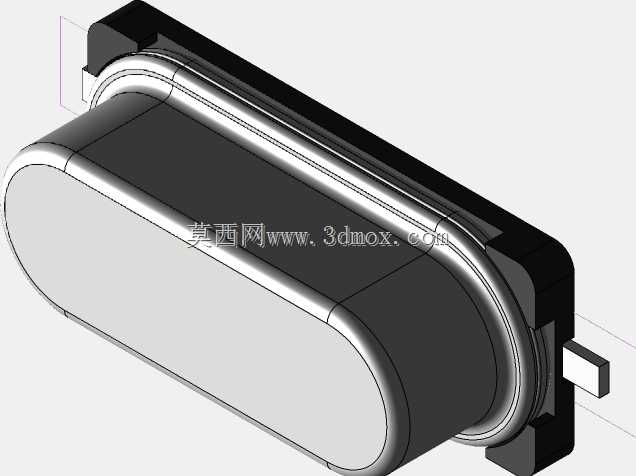

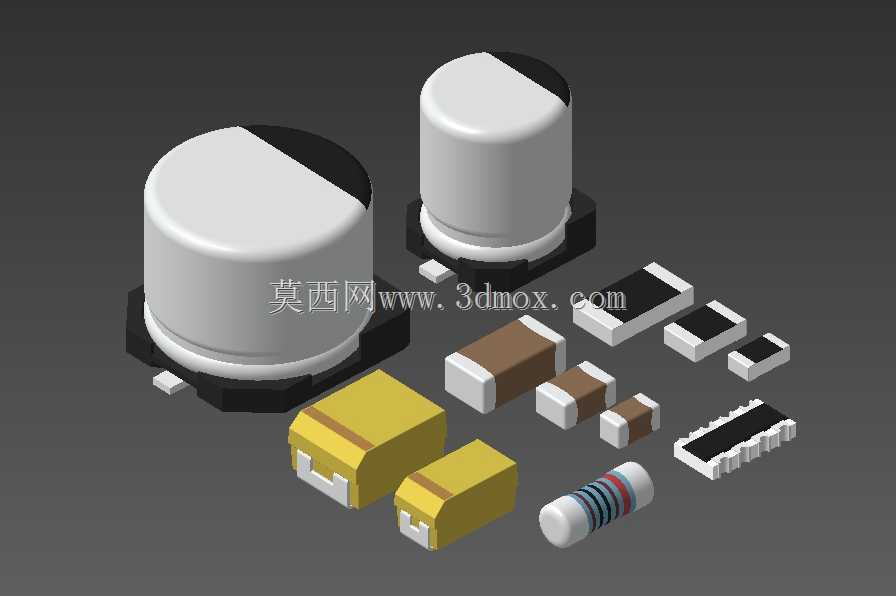

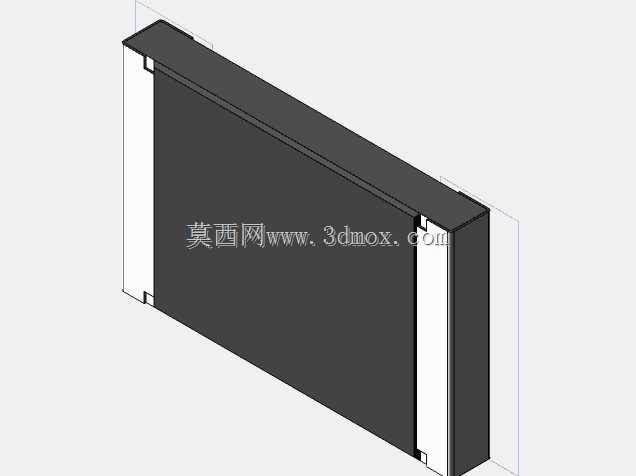

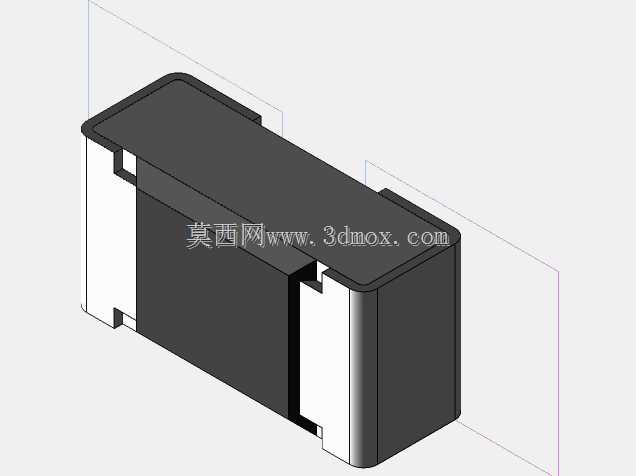

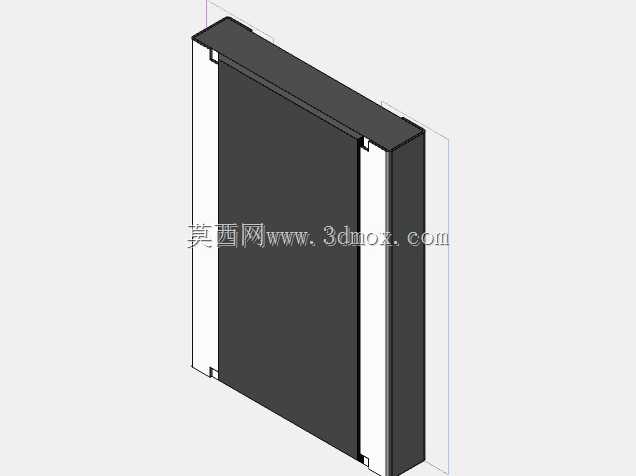

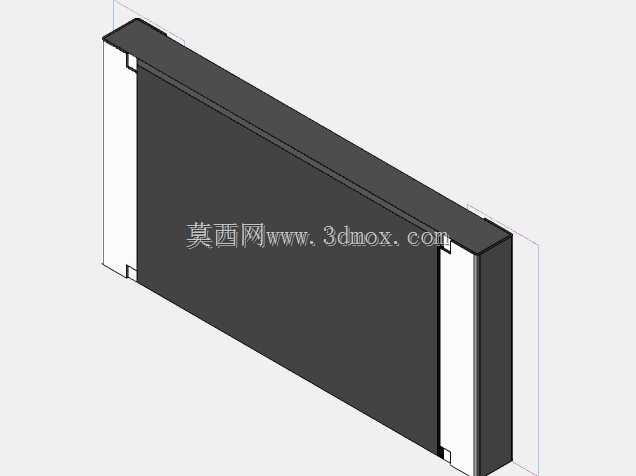

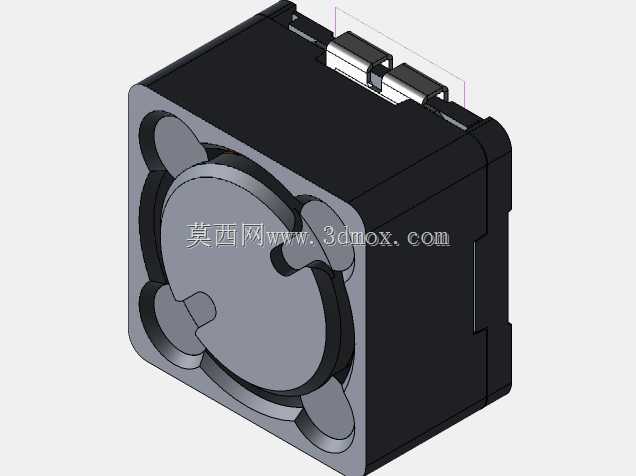

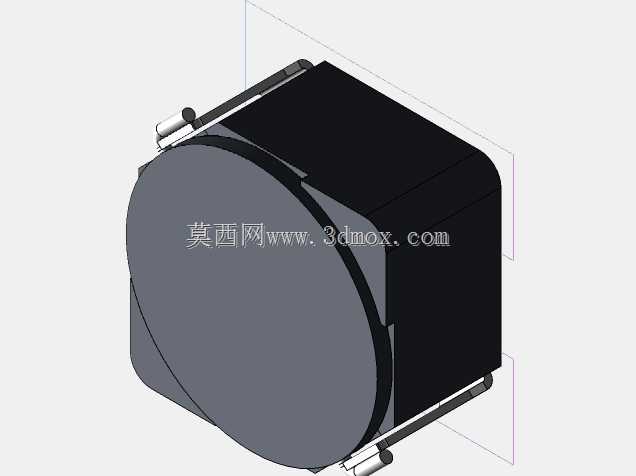

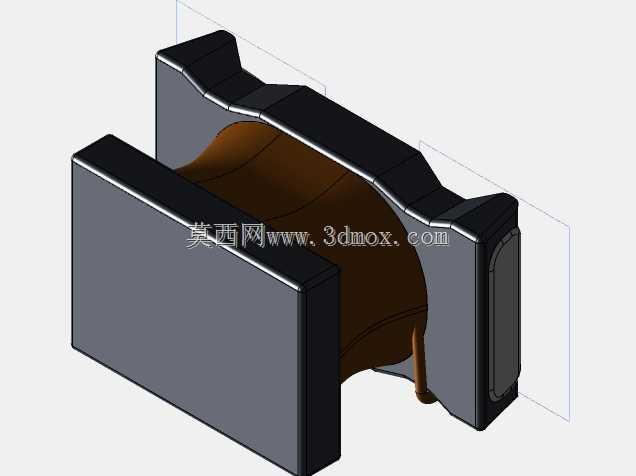

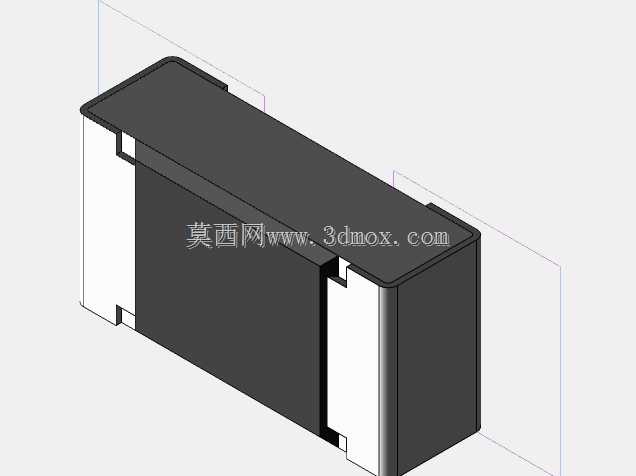

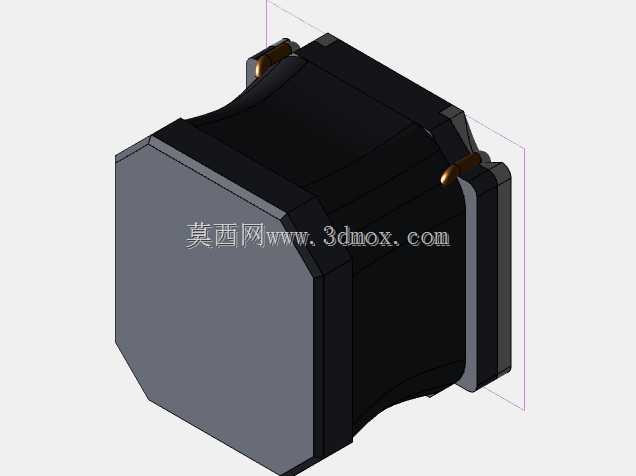

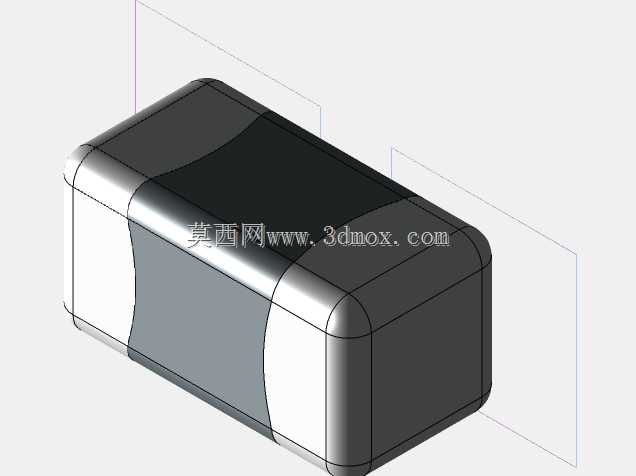

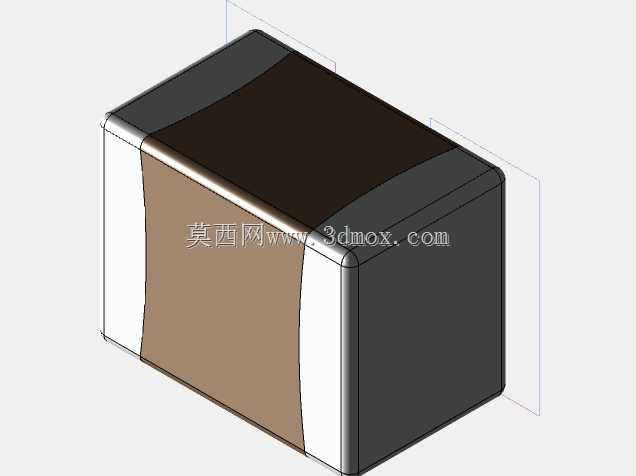

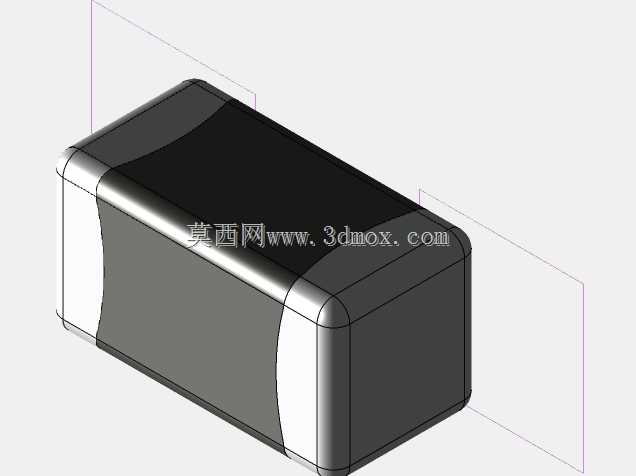

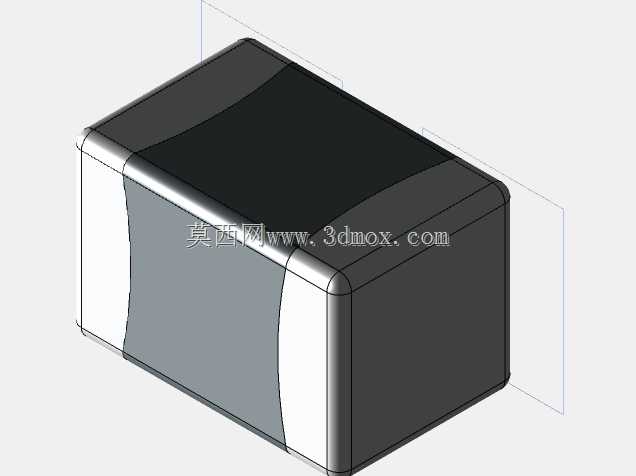

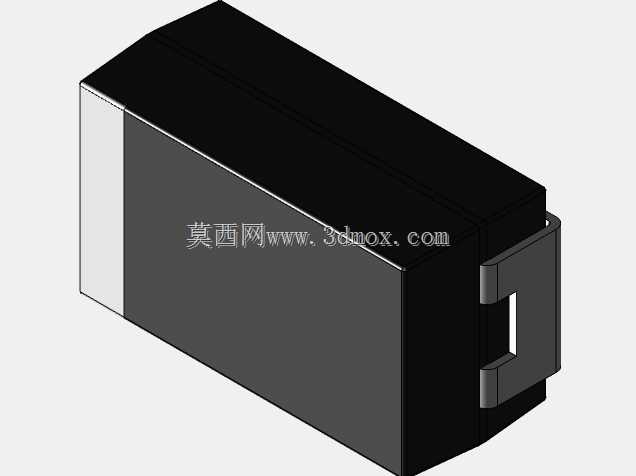

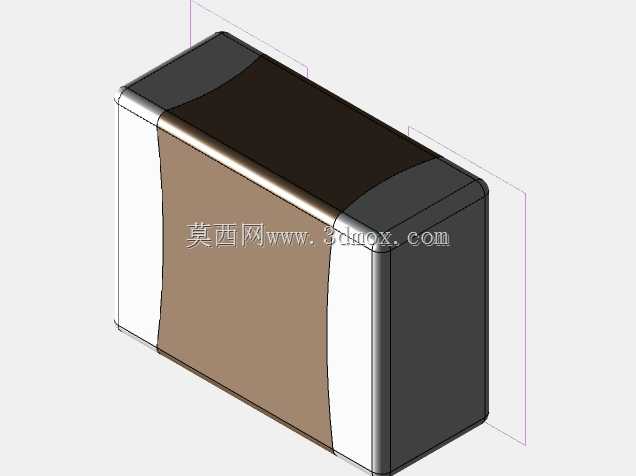

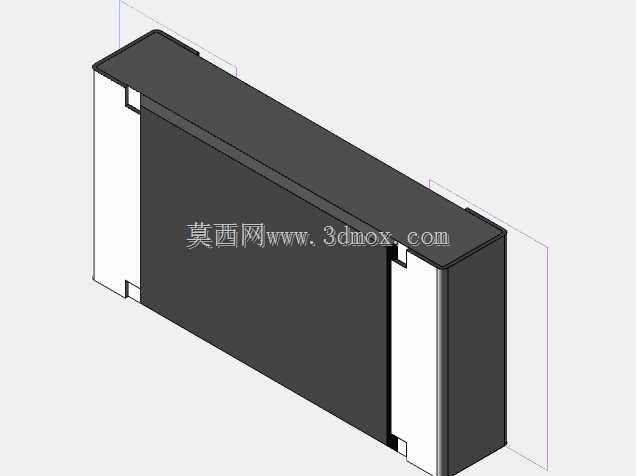

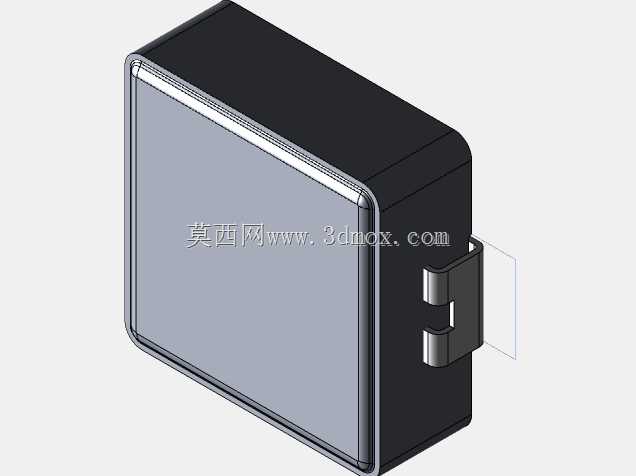

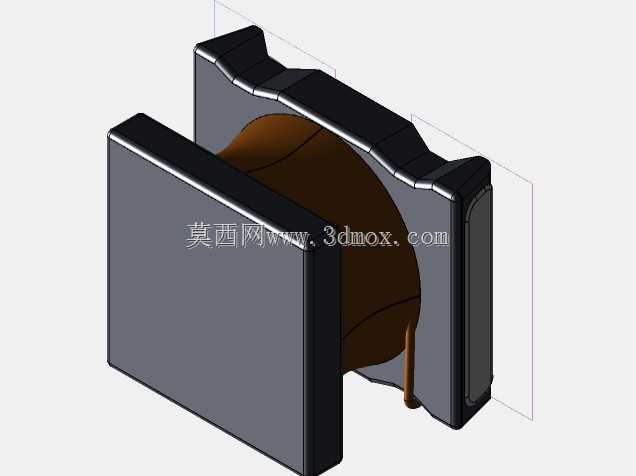

　　这套模型覆盖了板级电路最常用的几类无源贴片元件，包含不同容值规格的铝电解电容、厚膜片式电阻、多层陶瓷电容、绕线贴片电感、贴片二极管、无源晶振以及贴片排阻，每类元件的外形都严格遵循对应封装的行业通用尺寸规范，没有做夸张的艺术化处理，完全匹配实际量产元件的外形公差范围。做PCB叠层设计时，工程师可以直接调用这些模型导入装配环境，核对元件顶部到设备壳体的安全间隙，尤其是板边靠近连接器、按键、屏蔽罩的位置，不同厚度的电解电容高度差往往是干涉高发区，之前做一款手持测温设备的结构设计时，就因为误选了高度超差的电解电容封装，导致试产阶段壳体内部筋位顶住电容顶部，不得不临时改模拖慢了项目进度，这类细节问题在纯二维原理图设计阶段完全无法暴露。

　　从设计逻辑上看，这类贴片封装的建模没有复杂的曲面特征，核心是把控三个关键尺寸边界：首先是元件本体的长宽占位，要对应焊盘的钢网开孔尺寸，保证焊盘边缘伸出的长度符合回流焊的润湿要求，避免出现立碑、虚焊缺陷；其次是元件的最大高度，要区分同封装不同规格元件的高度差，比如0805封装的电阻和电容高度基本一致，但同尺寸的钽电容高度会高出0.3-0.5mm，建模时要按同封装的最大高度做占位校验，给后续物料选型留足余量；最后是元件底部的间隙，贴片元件本体底部和PCB板面之间的空隙是助焊剂挥发、清洗液流通的通道，建模时不能把元件底部做成和PCB面完全贴合的实体，要留出0.1-0.2mm的等效间隙，模拟实际焊接后的支撑状态，做热仿真的时候这个间隙还会影响板面对流散热的计算精度。

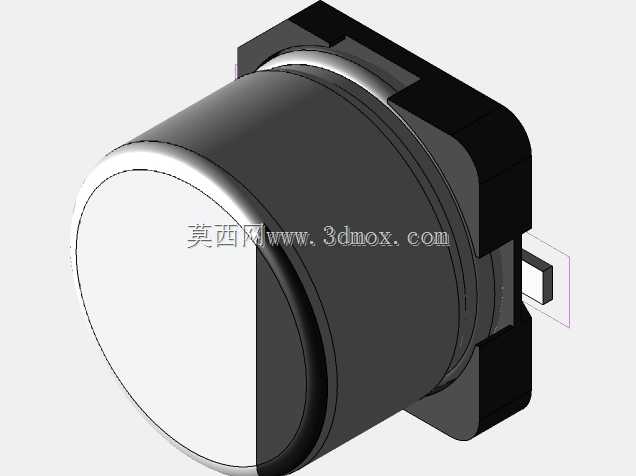

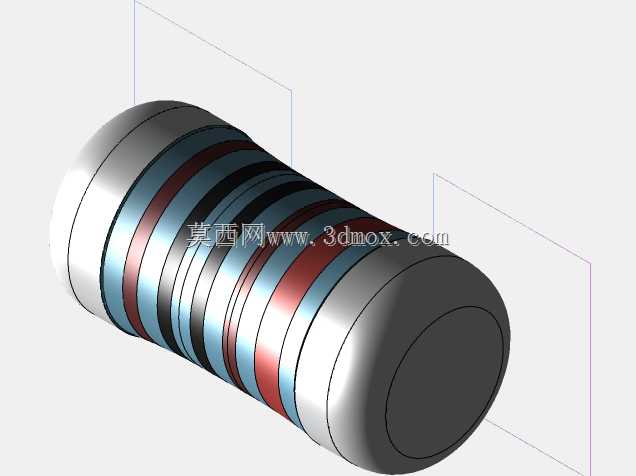

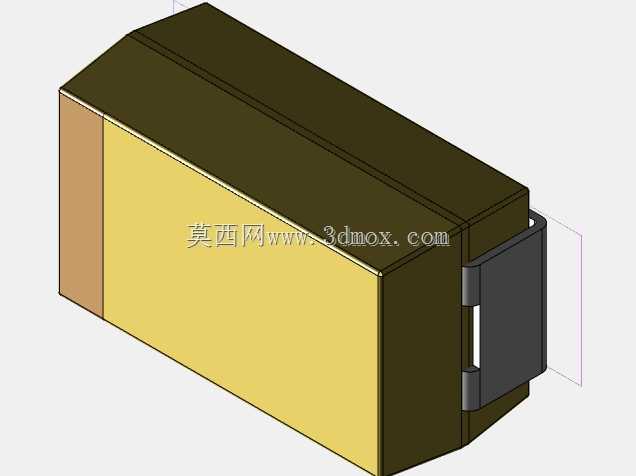

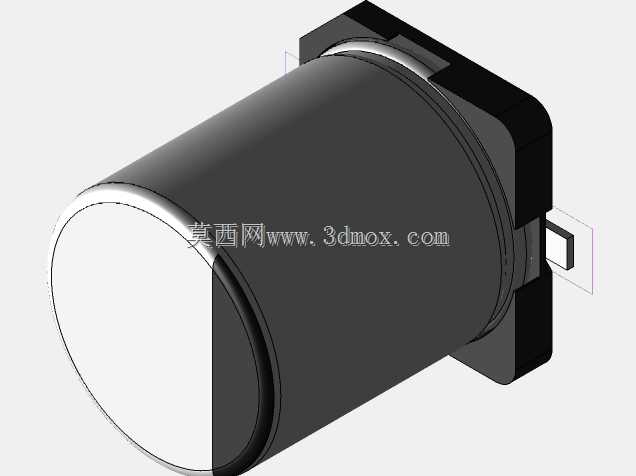

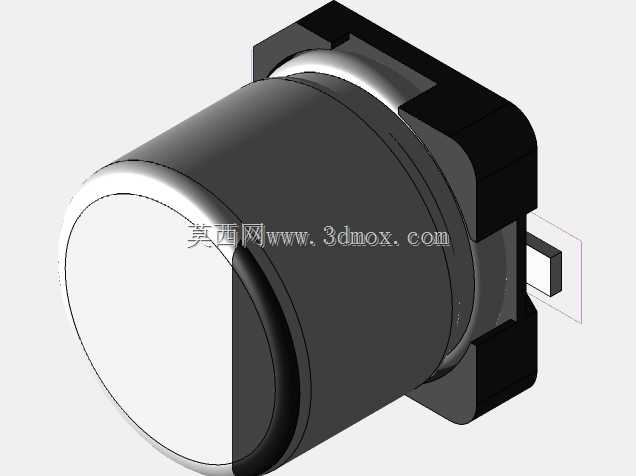

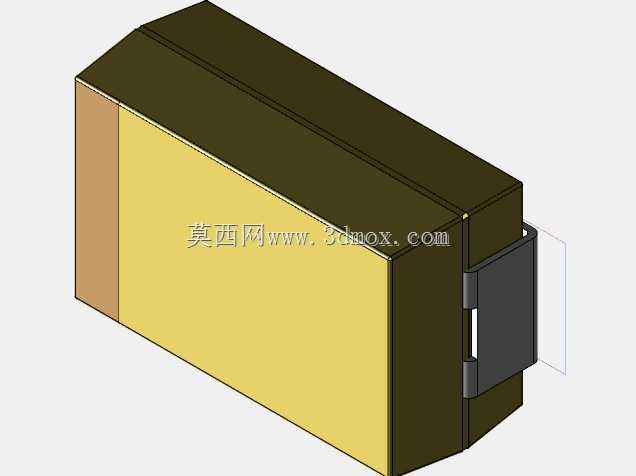

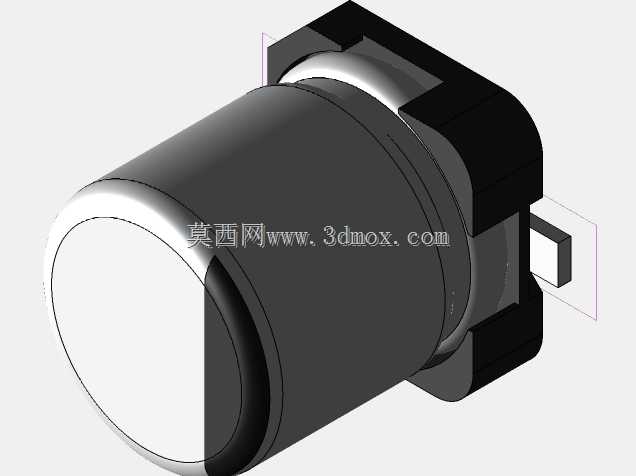

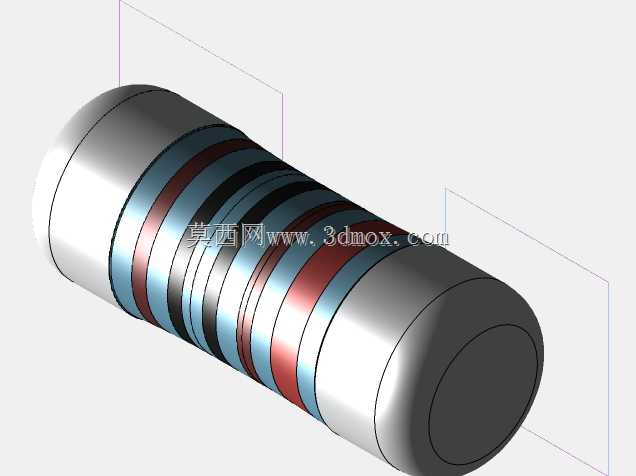

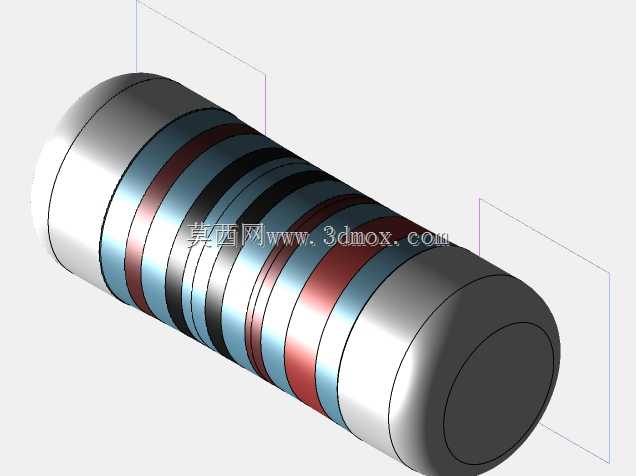

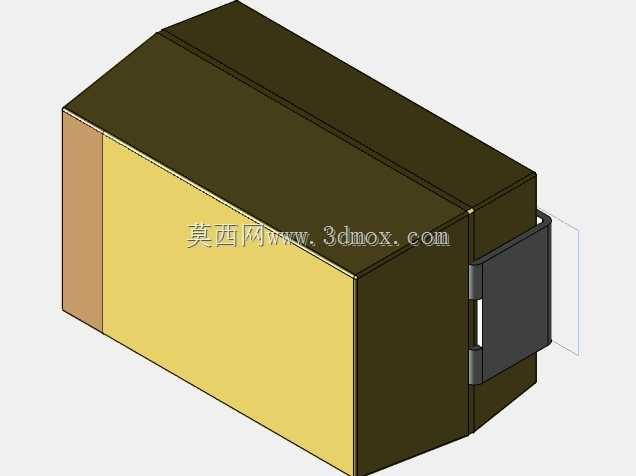

　　不同元件的外形特征也做了区分：铝电解电容的顶部极性标记、塑封元件的端电极位置、钽电容的极性色带、色环电感的环标标识、排阻的引脚间距都和实物一一对应，在做整机装配可视化的时候，能快速识别元件类型和极性方向，避免生产阶段出现极性反接的低级错误。比如铝电解电容的黑色极性标记块，建模时位置严格对应元件的负极焊盘，在三维布线阶段就能直观检查极性丝印是否和元件方向匹配，比单纯看二维丝印层的辨识度高很多。

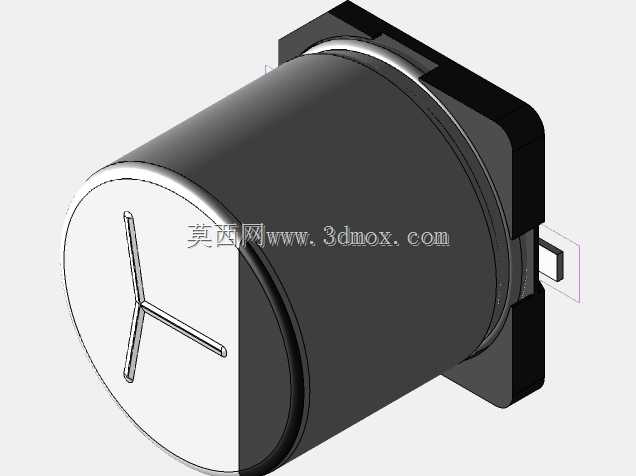

　　在SMT产线的工艺模拟场景中，这类模型还可以用来校验吸嘴的取料高度、贴装头的运动路径，尤其是大尺寸的电解电容，贴装时的压力参数要根据元件的重量和高度调整，模型的重量参数如果和实物匹配，还能辅助工艺人员设置贴片机的吸嘴真空度参数，减少抛料率。做三防漆涂覆工艺仿真时，也可以通过模型定位元件的遮蔽区域，避免三防漆涂到电容顶部的防爆阀、晶振的金属密封面这类需要避让的位置。

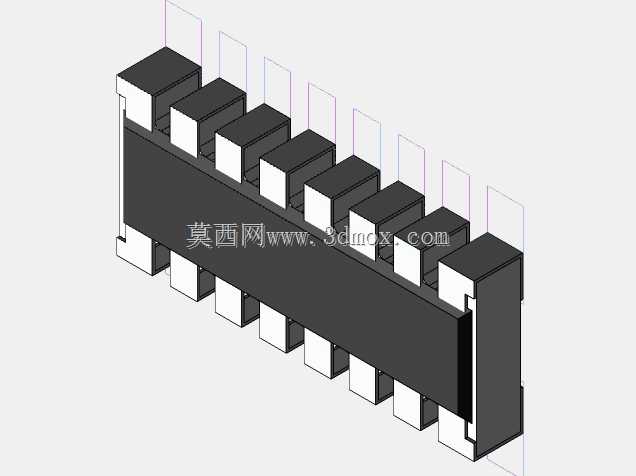

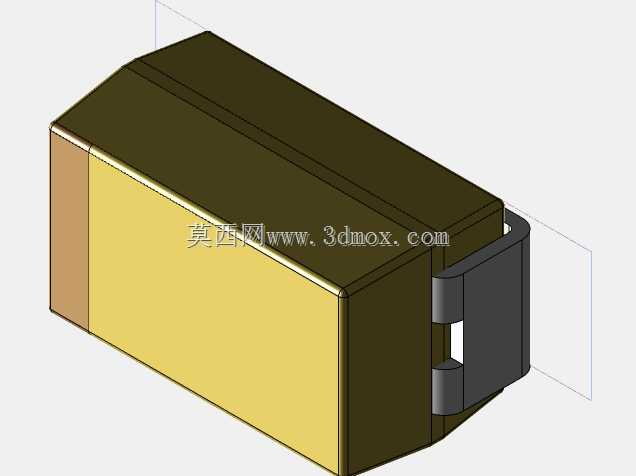

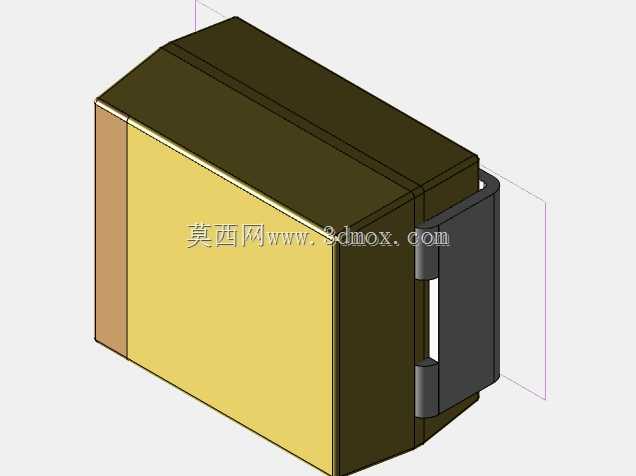

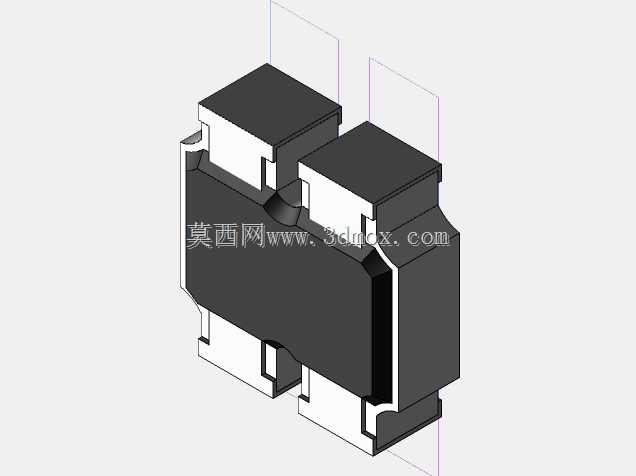

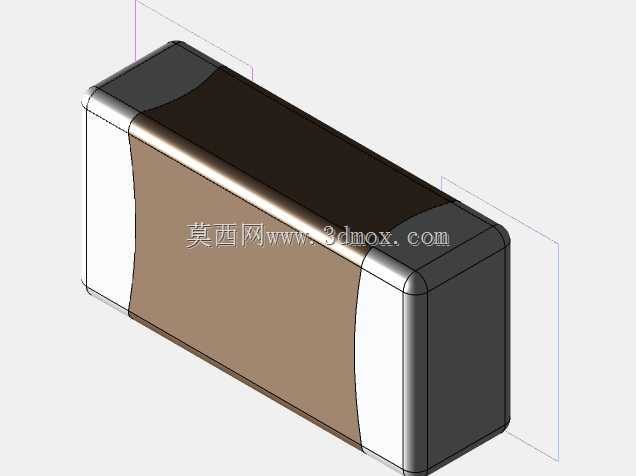

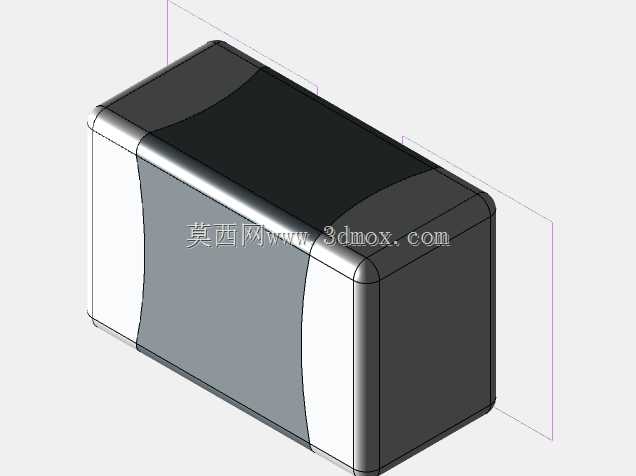

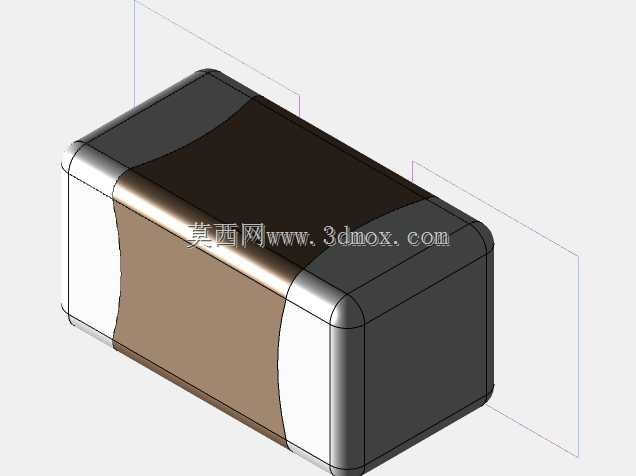

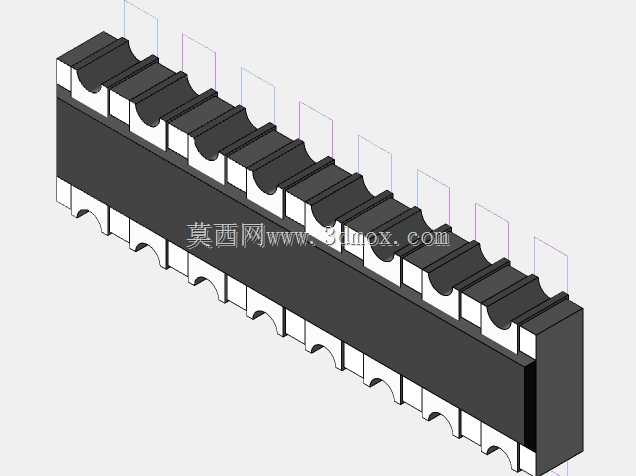

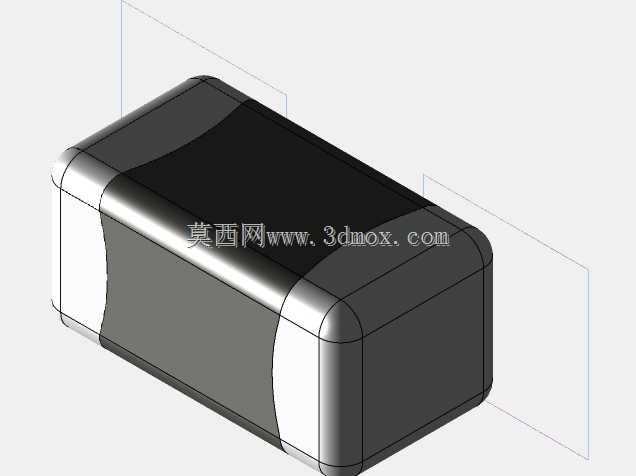

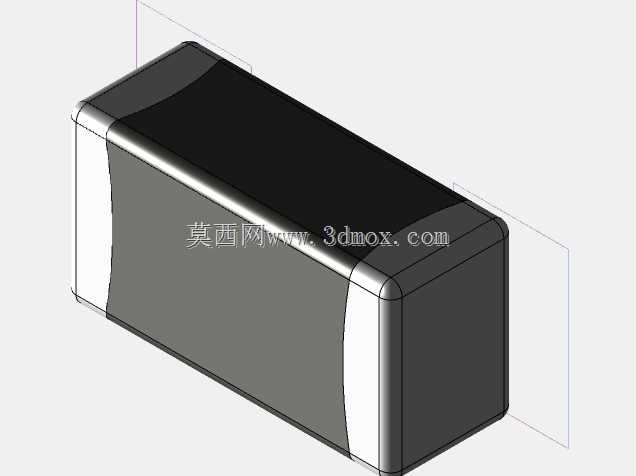

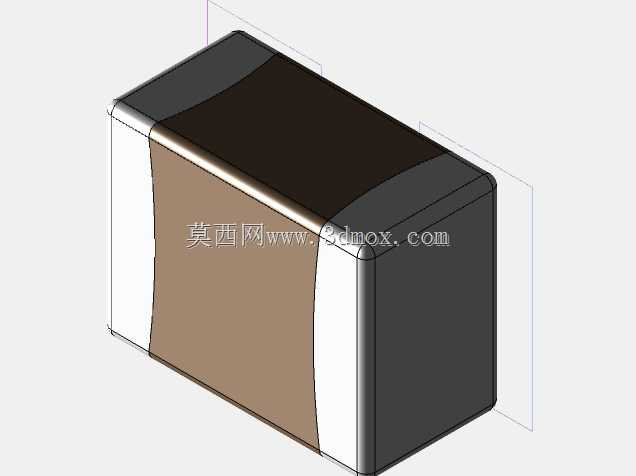

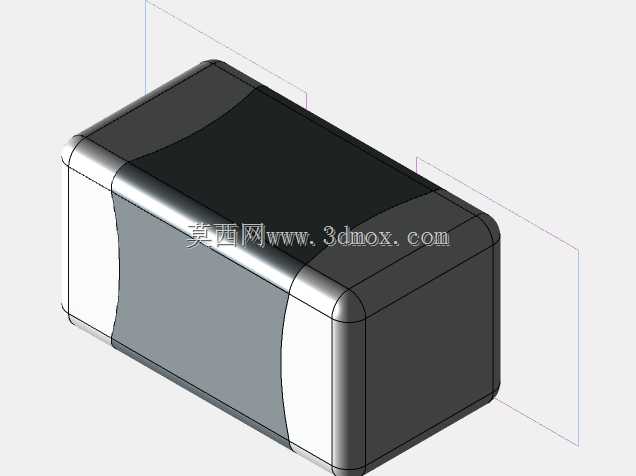

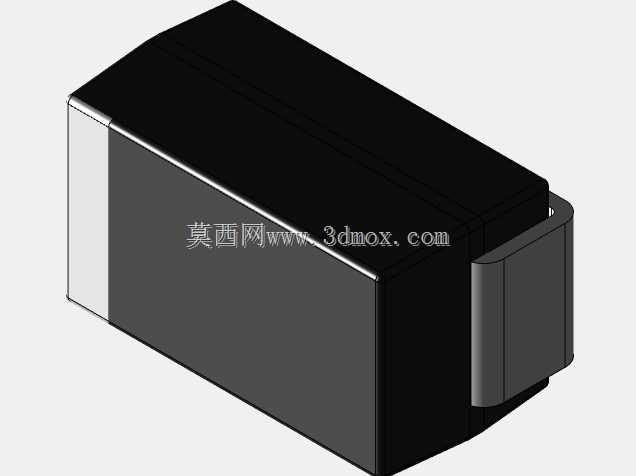

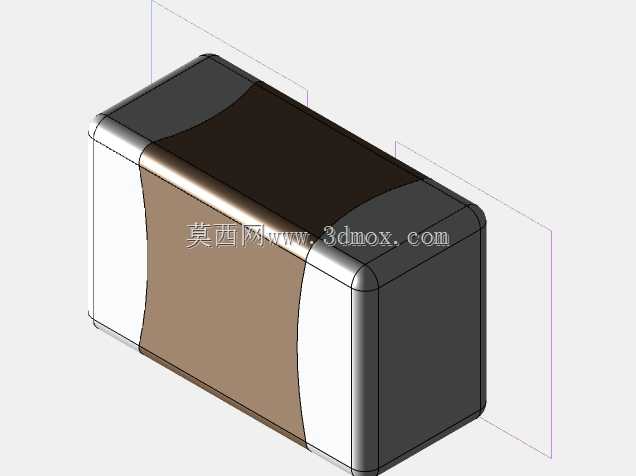

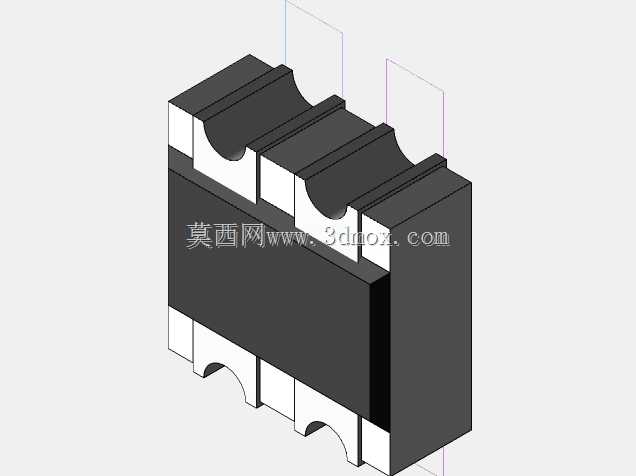

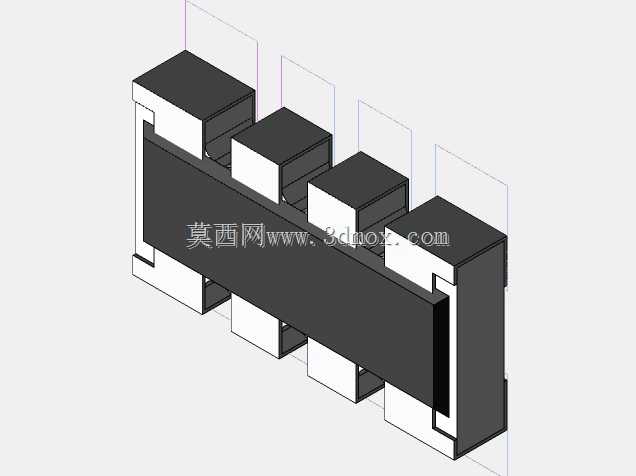

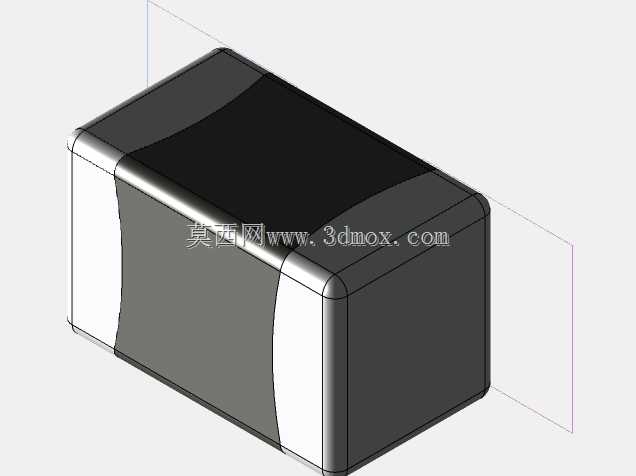

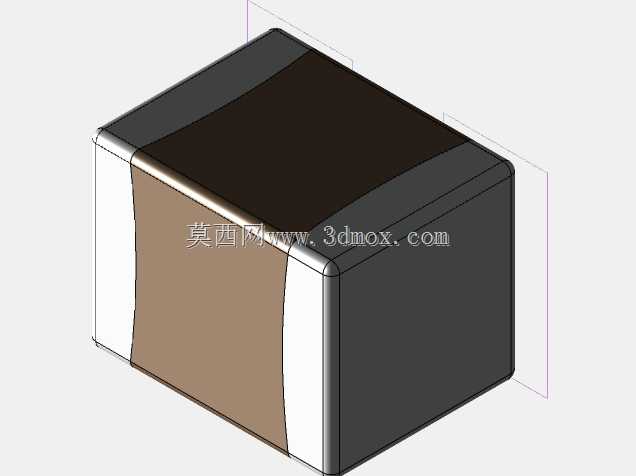

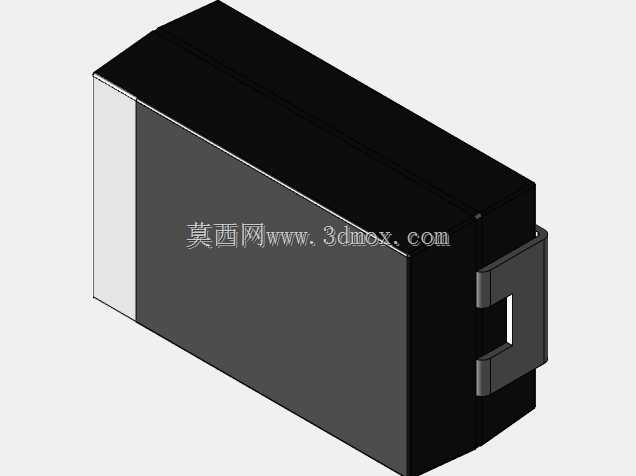

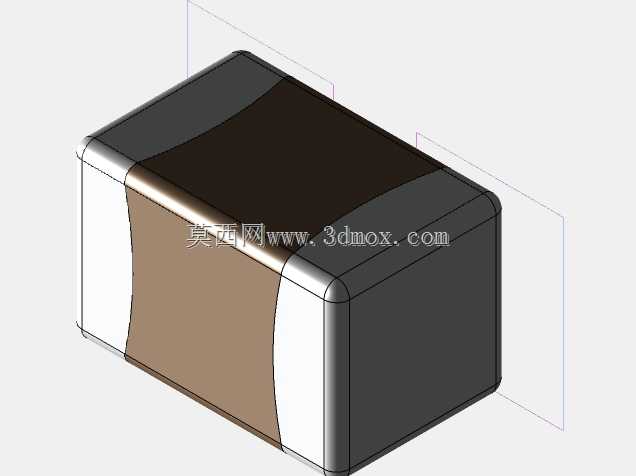

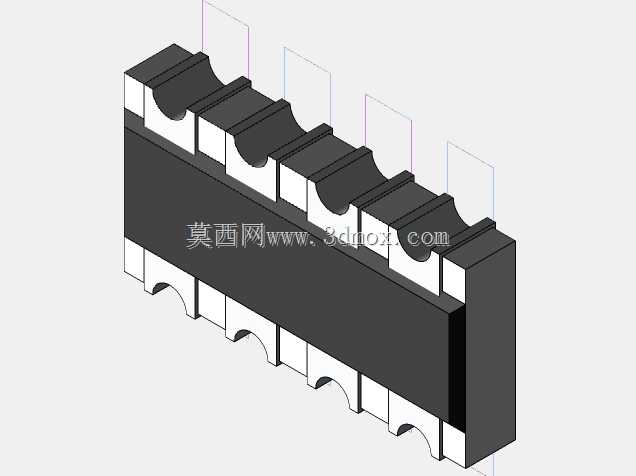

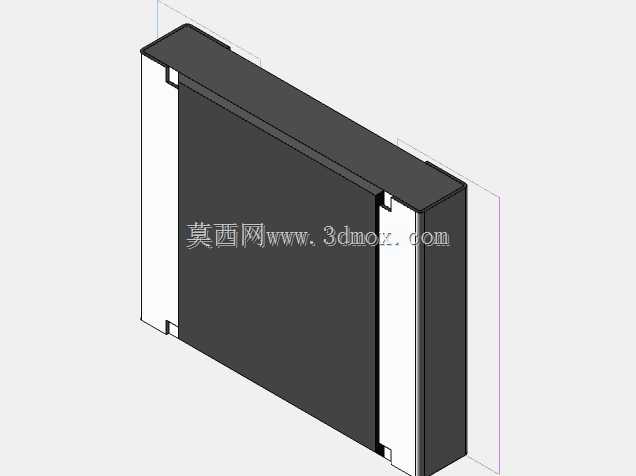

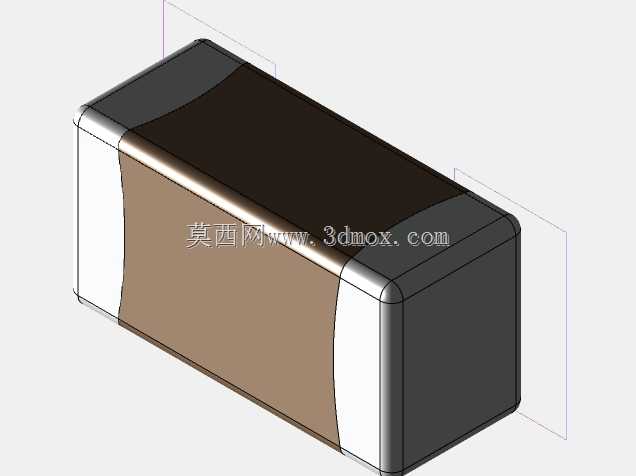

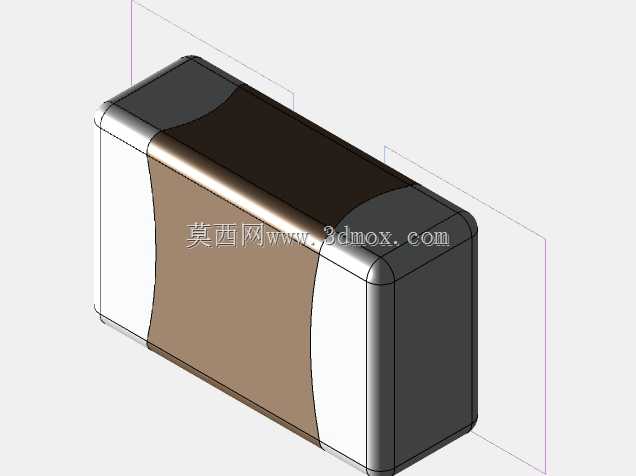

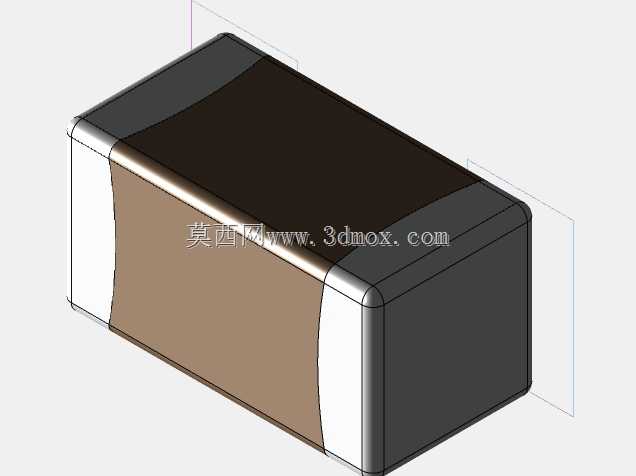

　　很多工程师做板级结构设计时习惯直接调用EDA软件自带的简化封装，那些模型往往只做了简单的方块占位，忽略了元件的倒角、端电极的凸台、顶部的标记特征，导致做干涉检查时出现误判，要么把本来安全的间隙判定为干涉，要么漏掉了实际存在的凸起特征。这套模型把这些细节特征都做了还原，比如陶瓷电容的端电极是略突出本体的，钽电容的两端有轻微的倒角，排阻的引脚是白色塑封端突出于黑色本体，这些细节虽然尺寸很小，但在高密度板卡的布局中，0.1mm的尺寸偏差就可能导致相邻元件的间距不符合安规要求，尤其是电源类板卡上，高压元件之间的爬电距离是硬性指标，模型精度不够会直接导致安规测试不通过。

　　安装边界方面，所有元件的焊盘位置都严格对应IPC标准的封装尺寸，元件本体和焊盘的相对位置没有偏移，导入PCB设计环境时不需要重新调整坐标原点，每个元件的原点都设置在本体几何中心的底面位置，和SMT贴片机的元件坐标系统一，直接导出坐标文件就可以供产线使用，不需要二次校准。对于需要做灌封处理的电源模块，这类模型还可以用来计算灌封胶的填充体积，根据元件的总体积和腔体容积差，精准估算灌封胶的用量，减少物料浪费。
