DestacoU245型快速夹钳扳手三维设计

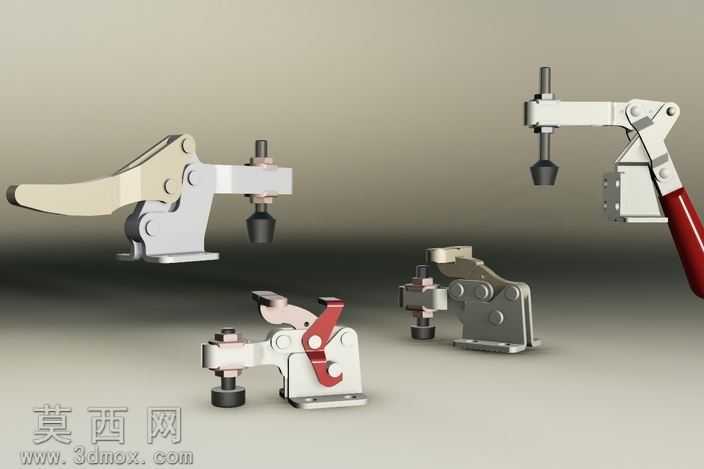

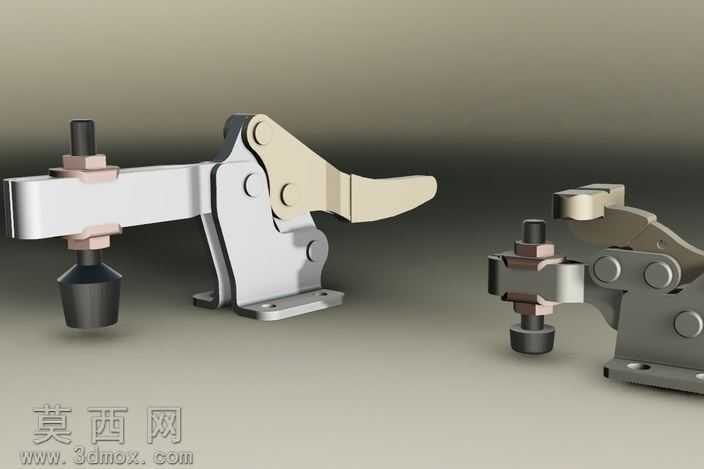

本作品为Destaco U245型号肘节式快速夹钳扳手的三维建模设计，建模过程严格参照实物测绘尺寸完成，整体比例精准，各部件装配关系完全还原实物的运动逻辑。建模阶段首先完成底座基体的特征绘制，通过拉伸、切除命令构建出带安装孔的L型支撑底座，保证底座安装孔位的间距、孔径完全匹配工业安装标准；随后构建夹钳的主体摆臂结构，摆臂与底座的铰接位置通过同轴心配合完成约束，摆臂端部的压头组件采用分体式建模，分别绘制压杆、调节螺母、橡胶压头三个部件，还原压头可通过螺纹调节夹持高度的实用结构。手柄驱动部分的连杆机构是本次建模的核心，通过多组铰接连杆的配合，还原肘节夹紧的死点锁止结构，当手柄下压至锁止位置时，连杆机构越过机械死点，实现夹持状态的自锁，避免受振动松脱，建模过程中对每处铰接轴的直径、连杆的孔位间距都做了精准约束，保证模型可在三维软件中实现完整的开合动作模拟。材质与渲染阶段，对金属结构件赋予哑光冷轧钢材质，调整金属粗糙度参数还原工业五金件的磨砂质感，手柄部分赋予米黄色工程塑料材质，压头的橡胶部分赋予黑色哑光橡胶材质，区分不同部件的材质属性；渲染时采用柔和的工业产品打光方案，主光源从侧上方投射，勾勒出夹钳的结构轮廓，辅光源补全暗部细节，清晰展现各部件的衔接缝隙与结构层次，同时渲染出夹钳开合两种状态的展示效果，直观呈现产品的工作形态。设计过程中充分考虑该类夹钳的实际使用场景，在压头位置预留了足够的行程调节空间，底座的安装孔做了沉头设计，符合实际装配时螺栓沉头安装的需求，整体模型无多余特征，结构简洁紧凑，完整还原了这款经典快速夹钳的机械结构与外观细节，可用于工装夹具方案展示、自动化设备配套部件选型参考以及机械原理教学演示使用。
