重载链板输送承载结构三维设计

　　这套链板输送结构的设计，最初是针对汽配加工车间的热处理工序出料段做的适配方案，当时现场的工况是要承接从网带炉出来的高温锻压毛坯，工件单重最高到12kg，出料端的落料高度有120mm，普通的皮带输送根本扛不住冲击和高温，才选定了这种双排滚子链搭配钢制承载板的结构形式。实际落地的时候，首先要卡的安装边界是车间预留的输送段水平投影长度1200mm，有效输送宽度400mm，进料端对接炉口的高度是750mm，出料端要衔接下一道工序的爬坡输送，高度差留了80mm的顺接余量，整个机架的安装地脚孔位是按照现场现有预埋的M16膨胀螺栓位置做的对位，横向孔距480mm，纵向每间隔300mm设置一组固定点，避免设备运行时的攒动。

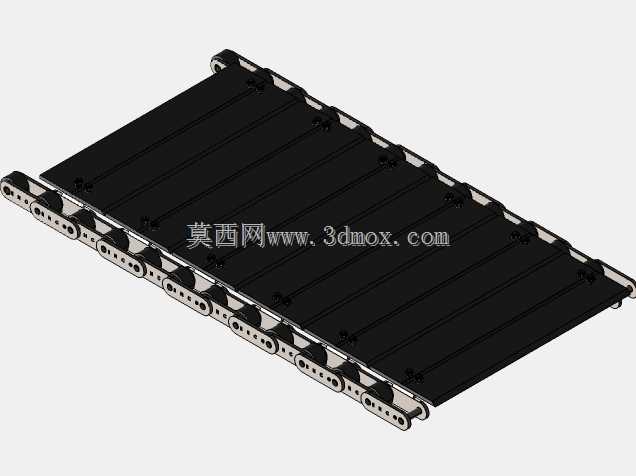

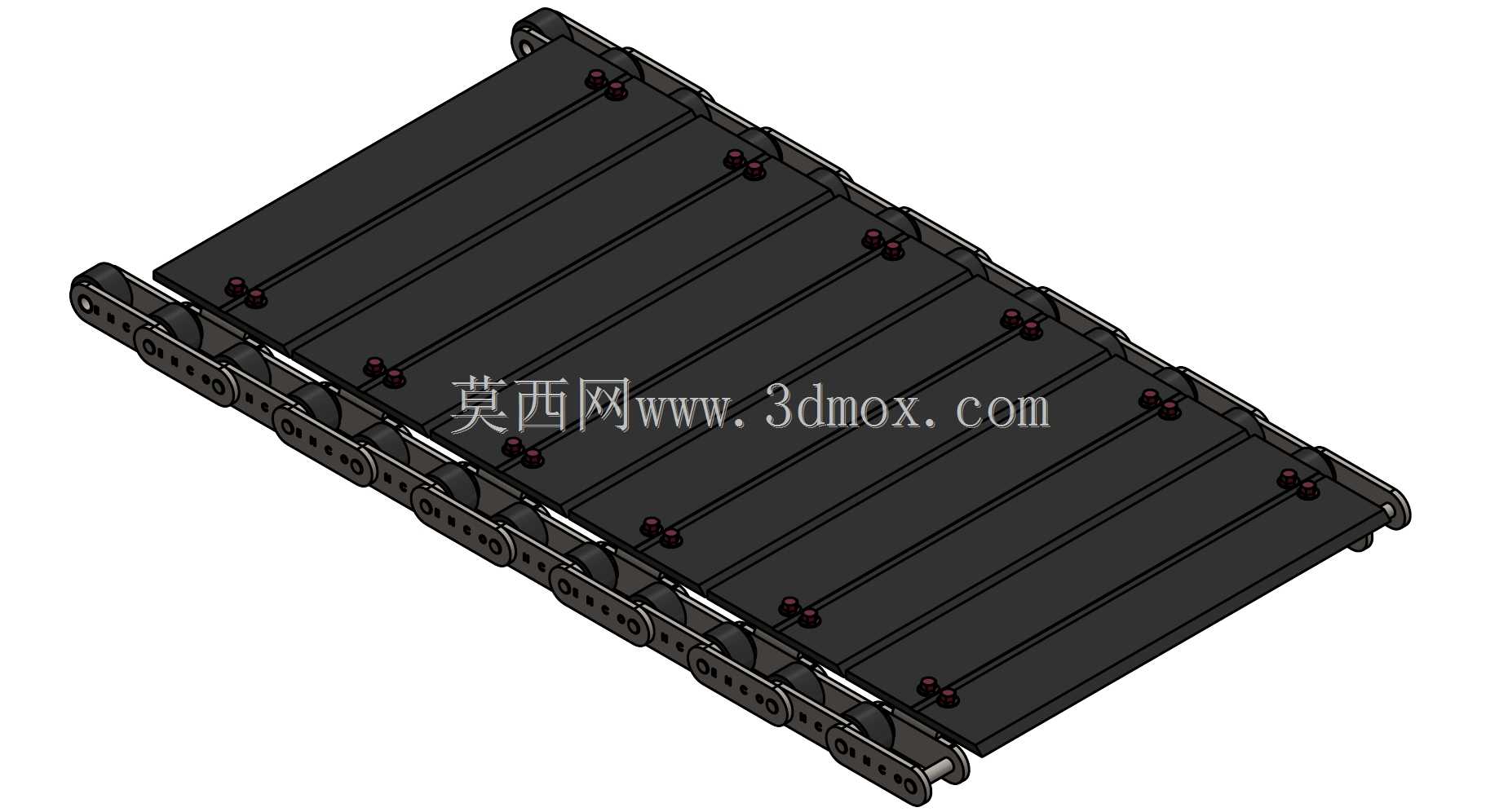

　　从功能特性上看，这种结构和普通皮带、网带输送的核心差异在承载板的固定方式，每一块承载板都是通过两个M5的盘头螺钉锁紧在两侧链条的外链板上，相邻两块板之间留了1.5mm的伸缩间隙，一方面是抵消链条运行时的节距累积误差，另一方面是在输送高温工件的时候，给钢板的热膨胀留出形变空间，不会因为热胀冷缩出现板件拱起、卡滞的问题。两侧选用的是08B双排滚子链，单排破断载荷能到18kN，算上10倍的安全系数，整线的额定承载可以做到每米80kg，完全覆盖车间的工件输送需求，而且链条本身是标准件，后期维护更换不需要定制配件，直接采购标准链条截段就能替换，降低运维成本。

　　设计的时候特意把承载板的表面做了压型处理，板的两侧向上翻起3mm的挡边，不是平的直板结构，这样在输送带油污的小型工件时，不会因为输送过程中的振动让工件滑出输送面，翻边的圆角做了R2的过渡，不会刮蹭工件表面，也不会在清理的时候划伤操作人员。链条的张紧结构设计在从动端的两侧，采用的是滑块式张紧，张紧行程留了50mm，足够覆盖链条使用初期的伸长量，张紧螺栓用的是M10的细牙螺纹，调节的时候精度更高，不会出现调完之后两边张紧度不一致导致链条跑偏的问题。主动端的轴伸是按照常用的1.5kW减速电机输出轴做的适配，轴径24mm，键宽8mm，用户选型的时候直接匹配对应速比的减速电机就能装配，不需要额外做轴套转接。

　　在实际应用场景里，这种结构除了热处理车间的高温工件输送，还能适配五金加工的铁屑输送、装配线的重型工件流转、食品加工的耐高温物料输送，只要把承载板的材质换成对应的304不锈钢或者工程塑料，就能适配不同的工况需求。设计的时候特意校核了链条的多边形效应带来的运行波动，把主动链轮的齿数选到了21齿，比常规的17齿链轮运行更平稳，承载板在经过链轮转弯位置的时候，板和板之间的间隙变化量控制在0.8mm以内，不会出现小工件卡进板缝的问题。整个结构的所有转动副都预留了润滑注油孔，主动轴和从动轴的轴承座用的是外球面球轴承，带座安装的形式，对安装时的同轴度误差容忍度更高，现场安装的时候不需要反复打表调同轴，只要把机架固定水平，装上链轮链条就能正常运行。

　　另外考虑到现场的清理需求，承载板和链条的连接螺钉全部用的是内六角盘头，螺钉头沉到板件的沉孔里，整个输送面没有突出的连接件，不会刮蹭工件，清理的时候用毛刷或者压缩空气就能直接把表面的铁屑、杂物扫到线体末端的收集斗里，没有清洁死角。线体的两侧机架是用40*40的方管焊接而成，焊接之后做了去应力退火处理，避免长期承重出现机架变形，机架的内侧装了2mm厚的耐磨导条，托住链条的下半回程段，避免链条下垂刮蹭机架，导条是用沉头螺钉固定的，磨损之后可以单独更换，不需要更换整个机架。整个结构的装配逻辑是先拼焊机架，再装主动从动轴组件，之后挂接预装了承载板的链条，最后调整张紧度就可以完成装配，整个装配过程不需要专用工装，普通的机修人员按照装配图纸就能完成组装，对现场的装配技能要求不高。
