钢丝网带式滚子链输送设备结构设计

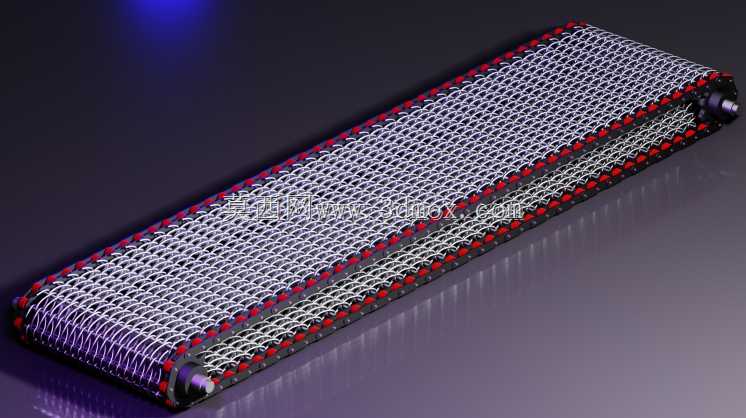

　　在食品烘烤、金属零件热处理、电子元器件烘干这类连续化生产场景里，网带式输送设备一直是承担物料连续转运的核心载体，不同于普通皮带输送机不耐高温、易被尖锐物料刮损的短板，钢丝网带搭配滚子链的结构，能在-40℃到600℃的宽温域环境下稳定运行，不管是刚完成压铸的高温金属小件，还是需要经过喷淋清洗的机械零件，或是烘焙流水线里的食品托盘，都能通过这类输送结构完成工序间的平稳传递。这套钢丝网带式输送结构采用2080双节距滚子链作为牵引构件，相比标准节距链条，双节距设计在同等输送长度下能减少近一半的链节铰接点，既降低了链条运行过程中的铰接磨损量，也能减少链传动带来的脉动冲击，让网带运行更平稳，避免网面出现规律性跳动导致物料移位。

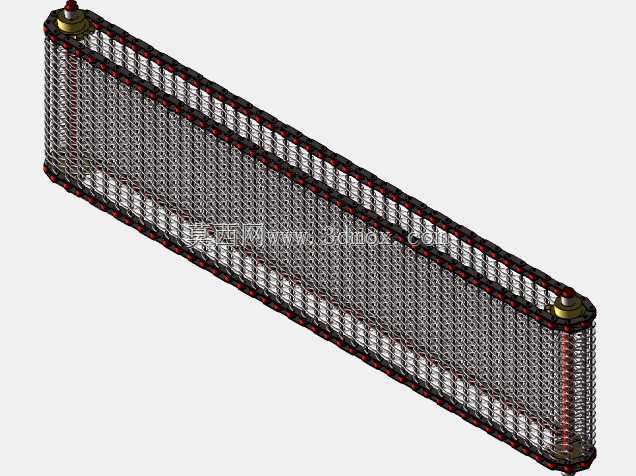

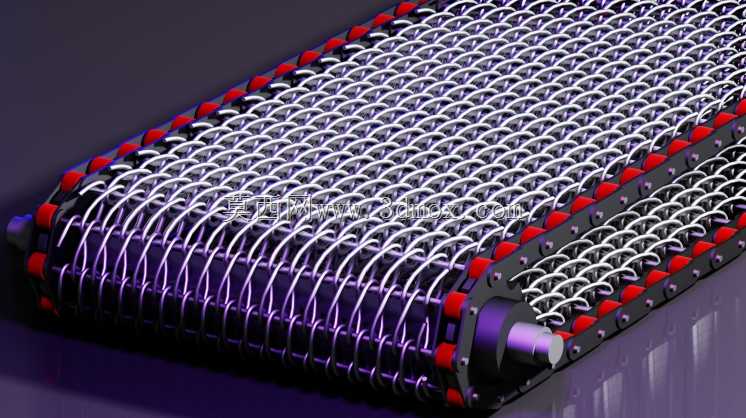

　　网带部分采用螺旋编织的钢丝结构，钢丝之间的铰接间隙经过反复校核，既能保证网面的透气透热性，满足烘干、冷却工序里的气流穿透需求，又能避免细小工件从网孔掉落，网带边缘通过专用连接件与两侧滚子链的外链板固定，固定点的间距经过动平衡测算，避免运行过程中网带出现跑偏、扯边的问题。从安装边界来看，这类输送结构的机架主体采用型钢焊接成型，头尾两端分别设置主动链轮轴组和从动张紧轴组，张紧行程预留了链条总长度2%的调节量，既能补偿链条使用初期的伸长量，也方便后期网带维护时的拆装操作；设备的有效输送宽度可根据产线需求调整，对应网带宽度比机架内侧净宽窄10mm，预留出热胀冷缩的伸缩余量，避免高温工况下网带膨胀卡滞。

　　设计过程中重点校核了滚子链的破断载荷与网带的承重匹配关系，针对不同的物料单重，可通过调整链条的销轴直径、钢丝的线径来适配，比如输送重型金属零件时，可将网带钢丝线径从1.2mm提升至2mm，链条销轴采用渗碳淬火处理提升表面硬度，延长耐磨寿命；而在食品级应用场景中，可将网带与链条的材质更换为304不锈钢，满足食品接触的卫生要求，同时网面可加装横向挡板，避免大倾角输送时物料下滑。网带的支撑结构采用密集排布的托辊，托辊间距控制在网带宽度的0.6倍以内，避免承载物料时网带出现下凹变形，托辊两端采用带密封的深沟球轴承，能阻挡粉尘、水汽进入轴承内部，减少日常维护的频次。传动端的主动链轮采用齿数为12的双排链轮，链轮齿形经过修形处理，

　　能和双节距滚子链顺畅啮合，减少啮合冲击带来的噪音，链轮与驱动轴之间采用键连接加锁紧螺钉的双重固定方式，避免正反转切换时出现链轮松动。在转弯段的适配设计上，这类钢丝网带结构可通过调整边缘链条的转弯半径，搭配差速链轮结构实现水平转弯输送，不需要将长距离输送线拆分为多段独立设备，能有效减少产线的动力配置数量，降低设备整体能耗。日常运行过程中，只需要定期对链条铰接点加注高温润滑脂，检查网带与链条的连接紧固件是否松动，就能保证设备长期稳定运行，相比其他类型的输送结构，这种钢丝网带加滚子链的组合，兼具了网带的透气特性和链条传动的大牵引力优势，能适配多数有特殊工况要求的连续生产输送场景，不管是新产线搭建还是旧设备改造，都能通过调整网带宽度、输送长度、机架高度来匹配现场的安装空间，不需要对现有产线布局做大幅改动。
