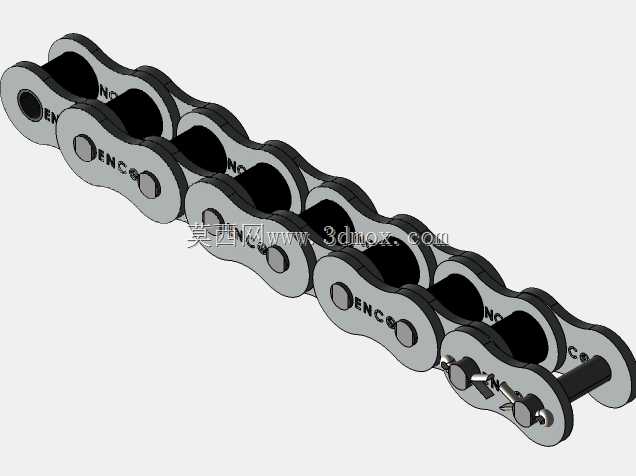

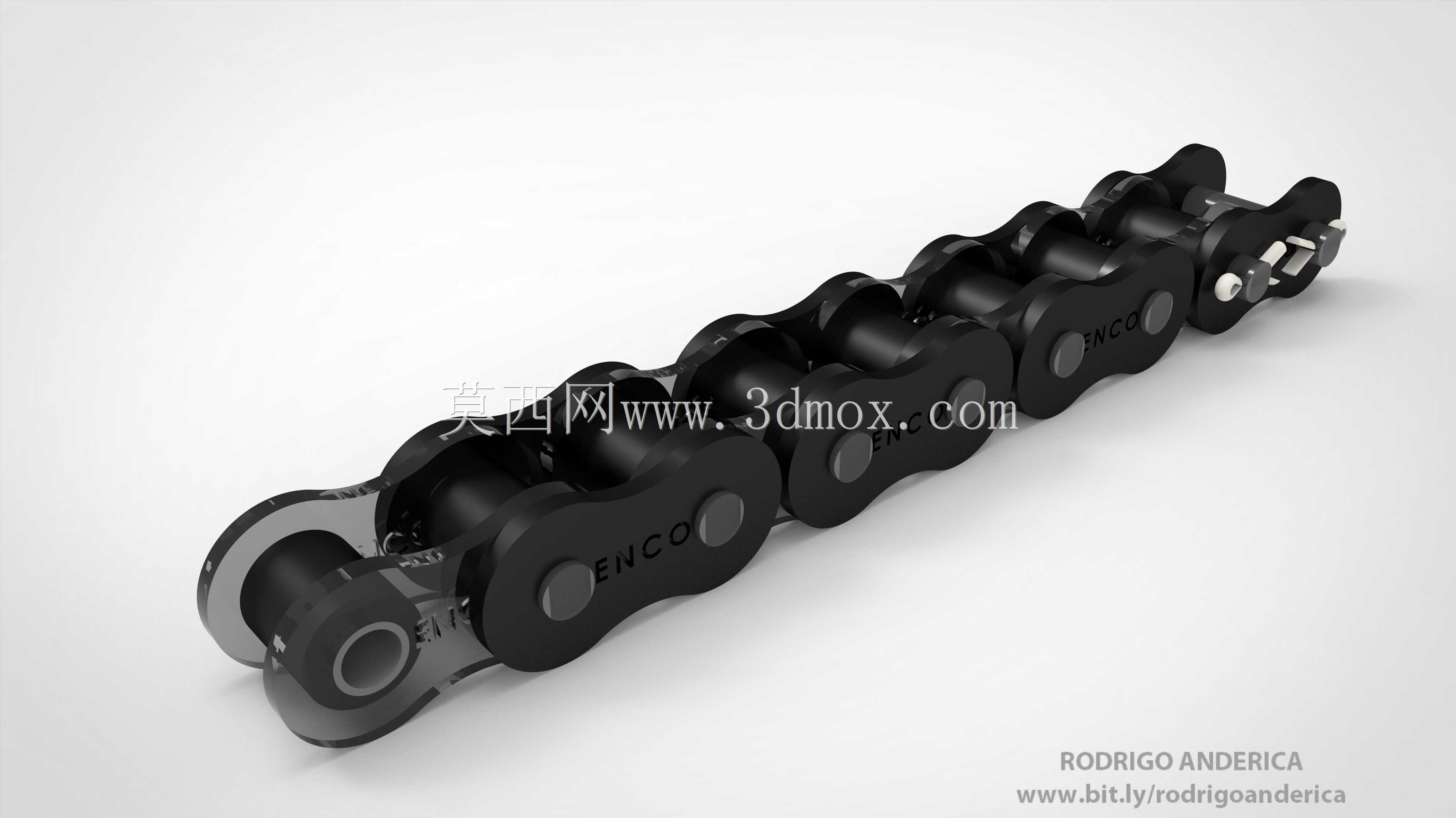

带连杆滚子链传动组件结构设计

　　在连续输送设备、动力传动排布的工程场景里，带连杆的滚子链是兼顾动力传递与工位衔接的核心基础部件，不同于普通无附件滚子链仅能完成链轮间的扭矩传递，这款带连杆结构的链条可通过延伸出的连杆安装位，直接挂载工装治具、输送载具、拨料构件，省去额外设计连接附件的工序，在轻工包装线、物料分拣线、小型部件装配线的排布中应用十分广泛。从实际使用场景来看，这类链条常适配水平布置的长距离输送段，也可在小倾角的物料提升段使用，运行时依靠链节间的铰接转动完成与链轮的啮合，滚子在链轮齿槽内滚动可大幅降低啮合过程中的摩擦损耗，相比无滚子的套筒链，能有效减少齿面磨损与链条伸长量，延长整套传动系统的维护周期。设计这款链条结构时，首先要明确链节的铰接间隙控制范围，

　　内链节的套筒与外链节的销轴之间采用间隙配合，既要保证链节能绕销轴灵活转动，避免卡滞导致的啮合冲击，又要控制间隙量不超过0.05mm，防止链条运行中出现横向窜动，影响挂载工装的定位精度。链板采用8字形的等强度轮廓设计，在保证链板受拉截面强度一致的前提下，尽可能减轻链节自身重量，降低链条运行时的惯性冲击，尤其是在高速往复传动的工况下，轻量化的链板结构能有效减少链轮轴的动载荷，提升整套传动的平稳性。带连杆的外链节在设计时，连杆安装面与链板基准面的垂直度公差控制在0.03mm以内，安装孔的位置度公差不超过0.02mm，保证挂载的工装在整条线体上运行时位置一致，不会出现偏载导致的链条单侧磨损。从安装边界来看，

　　单节链节的节距是匹配链轮的核心参数，选型时必须保证链条节距与链轮齿距完全一致，否则会出现跳齿、卡滞甚至断链的问题；链条的最小弯曲半径由链节的铰接转动角度决定，排布线体时不能让链条的弯折半径小于最小允许值，否则会导致链节铰接处应力集中，加速销轴与套筒的磨损。安装时链条的张紧度需要根据线体长度调整，水平布置的线体松边垂度控制在中心距的1%-2%即可，过紧会增大运行阻力加速磨损，过松则容易在启动、急停时出现跳齿。在传动系统的匹配上，这类链条可适配两轴平行的链轮传动，主动链轮与从动链轮的端面共面度偏差不能超过两轴中心距的0.2%，避免链条运行时出现偏磨。链条的滚子采用表面淬硬处理，硬度达到HRC45-50，既能承受啮合时的接触应力，

　　又能在与导轨接触滚动时减少磨损，内链板与外链板均采用调质处理，保证抗拉强度满足额定载荷要求，销轴表面做渗碳处理，提升铰接面的耐磨性能。实际应用中，这类带连杆的滚子链还可根据使用需求在连杆上加装不同的附件，比如用来承托工件的V型块、用来推送物料的拨爪、用来固定工装的快拆夹，适配不同的生产工艺需求。在维护层面，定期给链条铰接处加注润滑脂，可在滚子与套筒、套筒与销轴的摩擦面形成油膜，减少干摩擦带来的损耗，同时要定期检查链节的伸长量，当链条伸长量超过原长度的3%时，就需要及时更换，避免因链节距变大导致的啮合失效。在三维建模过程中，需要严格还原链节间的铰接配合关系，每个链节的转动自由度要符合实际运动逻辑，才能在后续的运动仿真中准确模拟链条的运行状态，验证链轮与链条的啮合是否存在干涉，检查线体排布时链条的运动路径是否与周边构件存在碰撞，为后续的结构优化、选型排布提供准确的三维依据。
