ANSI60标准变速器链条齿轮传动总成

项目分类:通用机械零部件 发布时间:2021-12-10 ID:441335
  • ANSI60标准变速器链条齿轮传动总成
  • ANSI60标准变速器链条齿轮传动总成

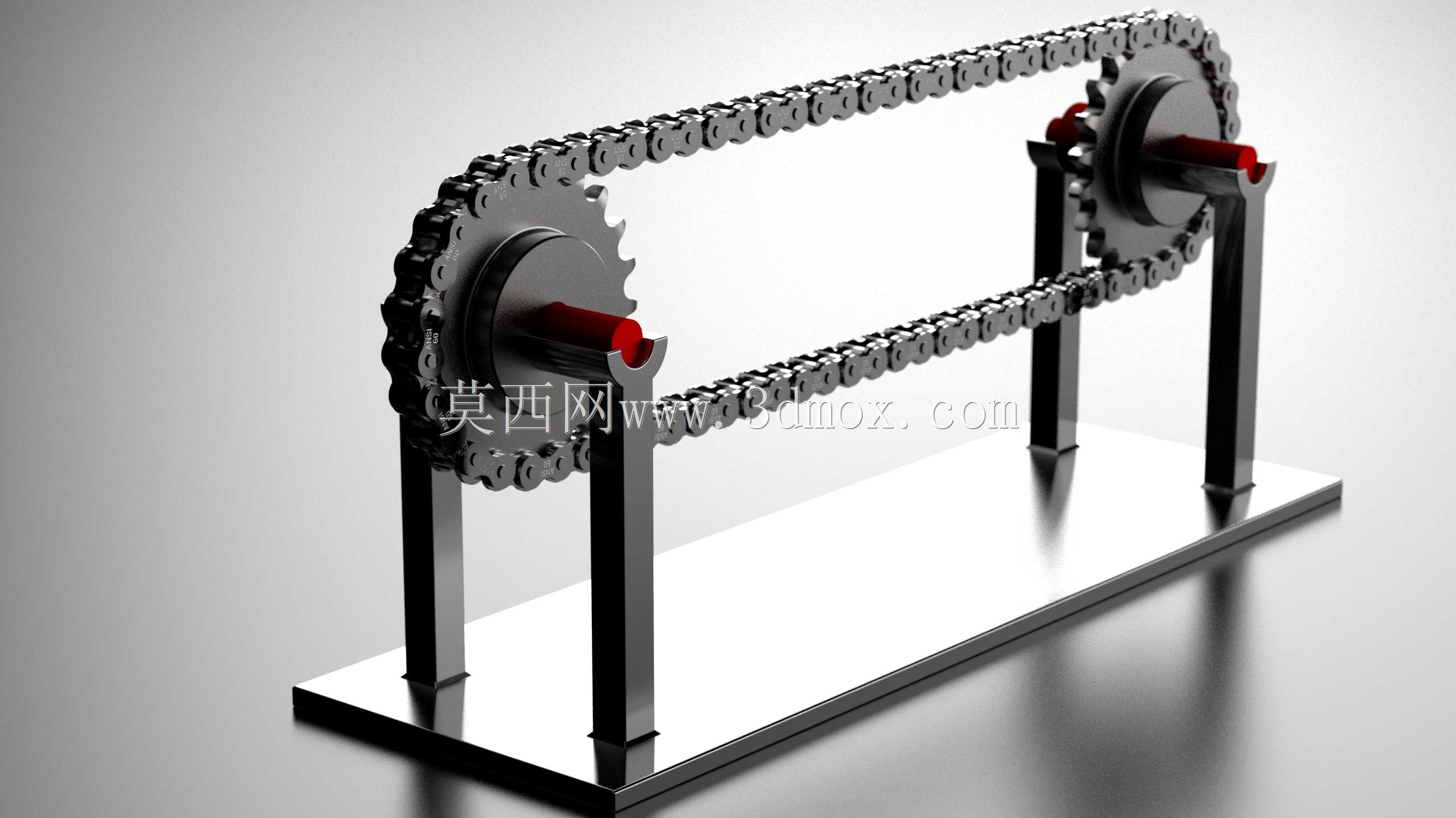

  这套链传动总成采用ANSI60标准滚子链作为传动介质,配套两个同参数链轮完成动力的平行轴传递,整体通过立式支撑座固定在平整安装底板上,可直接作为传动单元集成到各类需要定比动力传输的设备中。在轻工输送线、小型变速设备、农用传动机具、自动化分拣线的动力段,这类双链轮链传动结构十分常见,相比带传动它不存在打滑丢转的问题,传动比精准,传递扭矩的冗余量更大,相比齿轮直接啮合传动,它对两轴的平行度安装公差容忍度更高,中心距可根据实际安装需求在合理范围内调整,不需要额外增加过渡齿轮来适配轴间距。

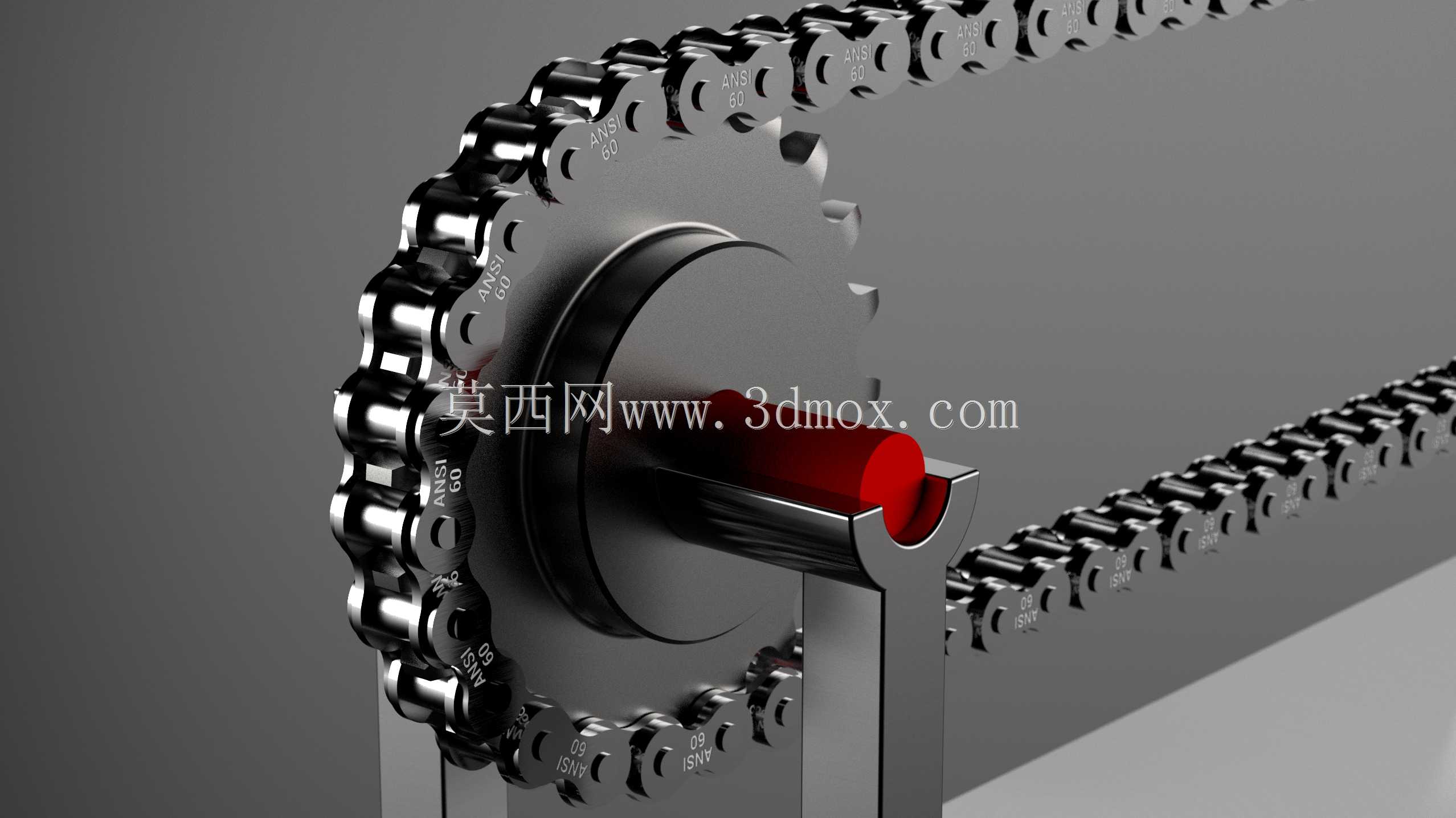

  从结构设计逻辑来看,两个链轮的齿形完全匹配ANSI60链条的节距参数,齿沟圆弧做了平滑过渡处理,避免链条啮入啮出时出现卡滞、硬摩擦的情况,链轮轮毂位置设计了通孔用于穿装传动轴,轴端预留的固定位可通过键连接实现周向固定,保证动力输入输出时链轮与轴之间无相对滑动。支撑链轮的立式支座采用等截面立柱结构,底部与安装底板通过紧固件刚性连接,立柱上端的轴承位可嵌入标准滚动轴承,支撑传动轴转动的同时抵消链条张紧产生的径向载荷,避免轴承受力不均出现早期磨损。安装底板采用平整钢板加工,平面度控制在合理公差范围内,四个角位预留的安装孔可直接通过螺栓将整个总成固定到设备机架上,不需要额外做安装面的二次加工。

  实际应用中,这套传动结构可适配中低速、中等载荷的动力传输场景,链条张紧度可通过调整其中一个支撑座的固定位置来实现,不需要额外加装张紧轮就能满足常规工况的张紧需求,日常维护仅需定期在链条铰接位置加注润滑脂,降低滚子与链轮齿面、链节铰接处的磨损即可。设计时链轮的齿数选择兼顾了传动平稳性与结构尺寸,齿数过少会导致传动时动载荷增大、冲击明显,齿数过多则会在相同传动比下增大整体结构尺寸,同时容易出现链条跳齿的问题,当前选用的齿数参数在保证传动平稳的前提下,将整体安装边界控制在了紧凑范围内,适合安装空间有限的设备集成场景。

  从安装边界来看,整个总成的宽度方向尺寸由链轮厚度加两侧支座的安装余量决定,长度方向尺寸由两链轮的中心距加链轮外径余量决定,高度方向尺寸由底板厚度、支座高度、链轮半径共同决定,传动轴的伸出端长度可根据实际连接的动力源、负载端的安装位置做适配调整,不需要改动核心的链传动啮合参数。链传动本身具备一定的缓冲吸振能力,链条的多个铰接点可以在传动过程中抵消一部分输入轴的扭矩波动,让输出端的动力传输更平稳,在存在一定冲击载荷的工况下,相比硬啮合的齿轮传动,它的抗冲击能力更强,不会因为瞬时过载出现轮齿崩断的问题,仅会在过载阈值以上出现链条跳齿的情况,故障排查和零件更换也更便捷,不需要拆解整个传动箱就能完成链条、链轮的更换作业。

  在结构细节处理上,链轮的齿面做了硬化处理,提升齿面的耐磨性能,延长使用寿命,链条采用标准滚子链结构,互换性强,在各地的五金配件渠道都能找到同参数的替换件,不需要定制特殊规格的配件,降低了后期运维的成本和配件等待周期。支撑立柱的截面尺寸经过载荷校核,在链条最大张紧力的作用下不会出现明显的弯曲变形,保证两传动轴始终保持平行,避免链轮与链条出现偏磨的情况。底板上的固定孔采用长圆孔与圆孔组合的设计,其中一个支座的安装位为长圆孔,方便安装时调整中心距来张紧链条,调整到位后直接锁紧固定螺栓即可,操作十分便捷。
