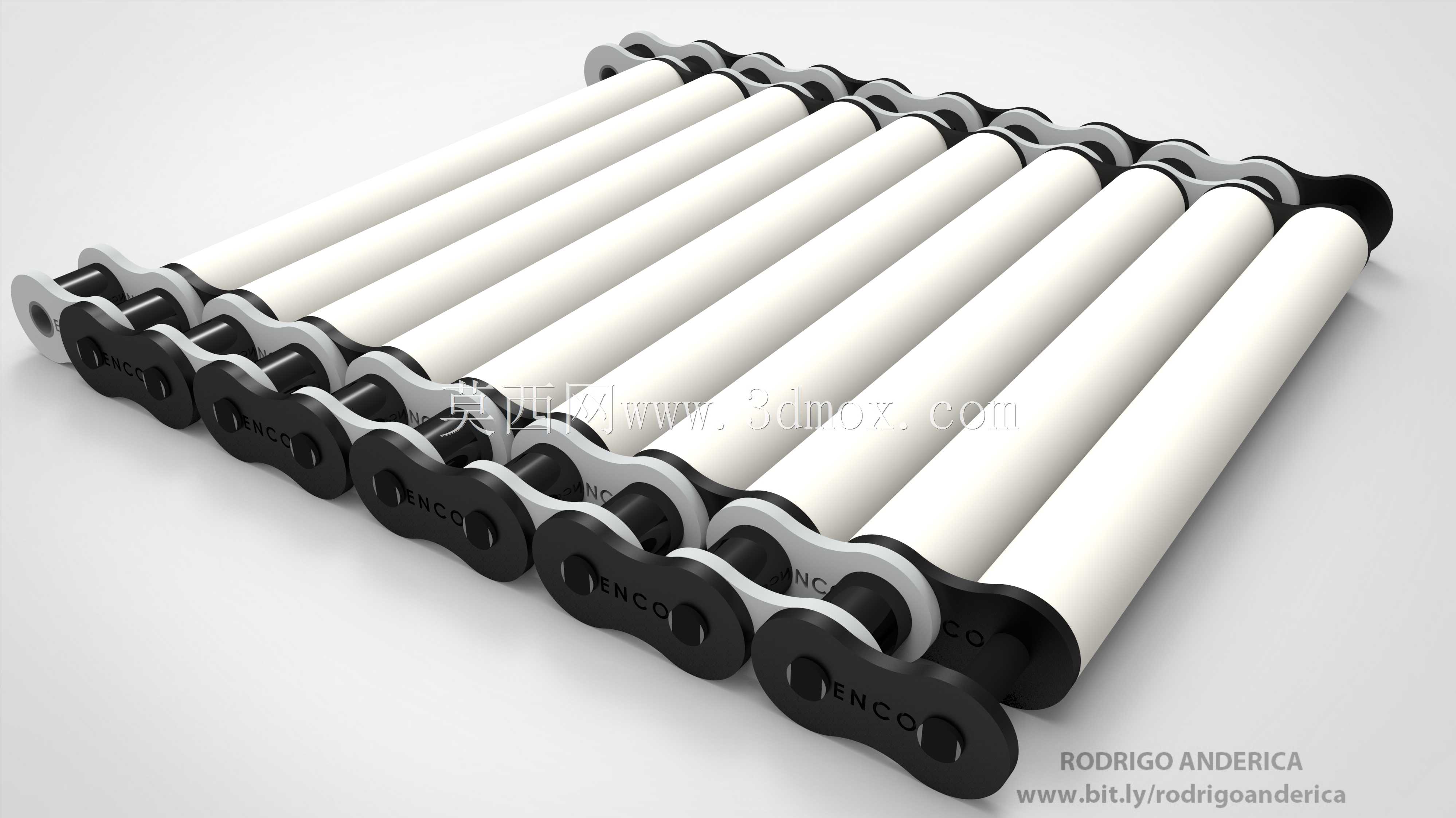

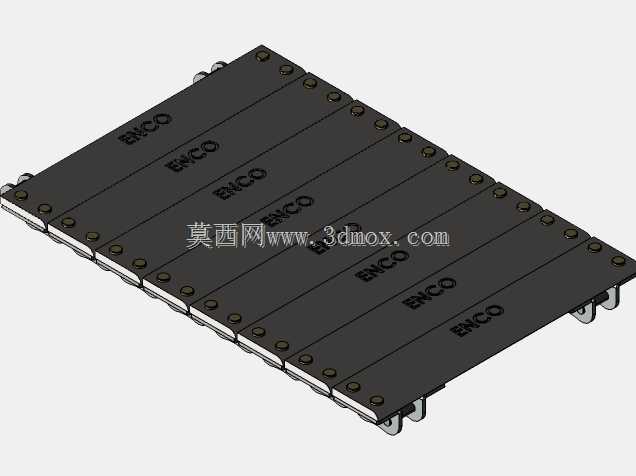

工业输送用双排滚子链条结构设计

　　在连续化生产的物料输送场景里，链条作为核心的挠性传动与承载部件，其结构合理性直接决定整条输送线的运行稳定性与维护周期。本次呈现的双排滚子链条结构，针对中重载输送工况做了针对性的结构优化，区别于单排链条的单侧受力局限，双排并列的链节布局可在同等节距规格下承载更高的工作载荷，同时降低单排链板的受力峰值，减少长期交变载荷下的链板疲劳断裂风险。从实际应用场景来看，这类链条广泛适配于箱装物料输送线、自动化装配线的托盘输送、食品加工线的网带驱动、物流分拣线的动力传输等场景，可在-10℃到120℃的常规工业环境下稳定运行，搭配对应的链轮即可实现动力的长距离传递，相比皮带传动不存在打滑丢转问题，相比齿轮传动对安装中心距的容错空间更大，适合跨工位的长距离动力传输布局。

　　从结构设计思路来看，整个链条采用模块化的链节拼接逻辑，每一个链节单元由外链板、内链板、销轴、套筒、滚子五个核心零件组成，相邻链节通过销轴实现铰接，保证链条在绕经链轮时可灵活弯折，适配链轮的齿形轮廓做啮合运动。设计时特意将外链板与销轴采用过盈配合，内链板与套筒同样采用过盈配合，而套筒与销轴、滚子与套筒之间则采用间隙配合，这样的配合公差选择，是为了让链条在啮合传动时，滚子可绕套筒自由转动，将链轮齿面与链条之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长链条的整体使用寿命。链板的外形采用了8字形的等强度轮廓设计，在保证链板各个截面抗拉强度一致的前提下，尽可能削减非受力区域的材料用量，既降低了链条的整体自重，也减少了运行过程中的惯性冲击，尤其适合启停频繁的输送工况，可降低驱动端的瞬时负载峰值。

　　从外形尺寸与安装边界来看，该链条的节距参数匹配常规输送链轮的齿距规格，双排布局的排距符合通用安装标准，可直接适配市面上同规格的双排链轮，无需做定制化的齿形修改。安装时需要注意，两轴的平行度公差需要控制在千分之二以内，避免链条运行过程中出现偏磨、侧跳问题；链条的初始张紧度需要调整到合适区间，垂直布置时张紧力可适当调高，水平布置时以下垂量为两轴中心距的2%左右为宜，过紧会加剧销轴与套筒的磨损，过松则容易在运行中出现跳齿、脱链问题。在实际选型应用时，需要根据输送线的线速度、单米承载重量、每日运行时长等参数核算链条的安全系数，一般连续运行的重载输送场景安全系数需要不低于8，间歇性运行的轻载场景安全系数可适当降低到5左右。另外在结构细节上，滚子的外径尺寸经过优化，与链轮齿沟的啮合间隙控制在合理范围，既保证啮合时不会出现卡滞，也不会因间隙过大产生明显的传动冲击；销轴的两端采用铆接固定结构，避免运行过程中销轴窜动脱出，同时铆接端的平整度经过管控，不会与两侧的导轨或护板产生剐蹭。针对有腐蚀环境的应用场景，该结构也可通过更换链板、销轴、滚子的材质实现适配，比如采用不锈钢材质可满足食品加工、化工输送的防腐需求，采用工程塑料滚子可降低运行噪音，适合对静音有要求的车间内部装配线使用。日常维护过程中，只需要定期向销轴与套筒的配合间隙处注入润滑脂，即可有效降低磨损速率，定期检查链板是否存在裂纹、销轴是否出现转动松脱、滚子是否出现开裂破损，及时替换损坏的单节链节即可，无需整链更换，大幅降低后期的维护成本与停机时间。
