ANSI240标准滚子链传动组件结构设计

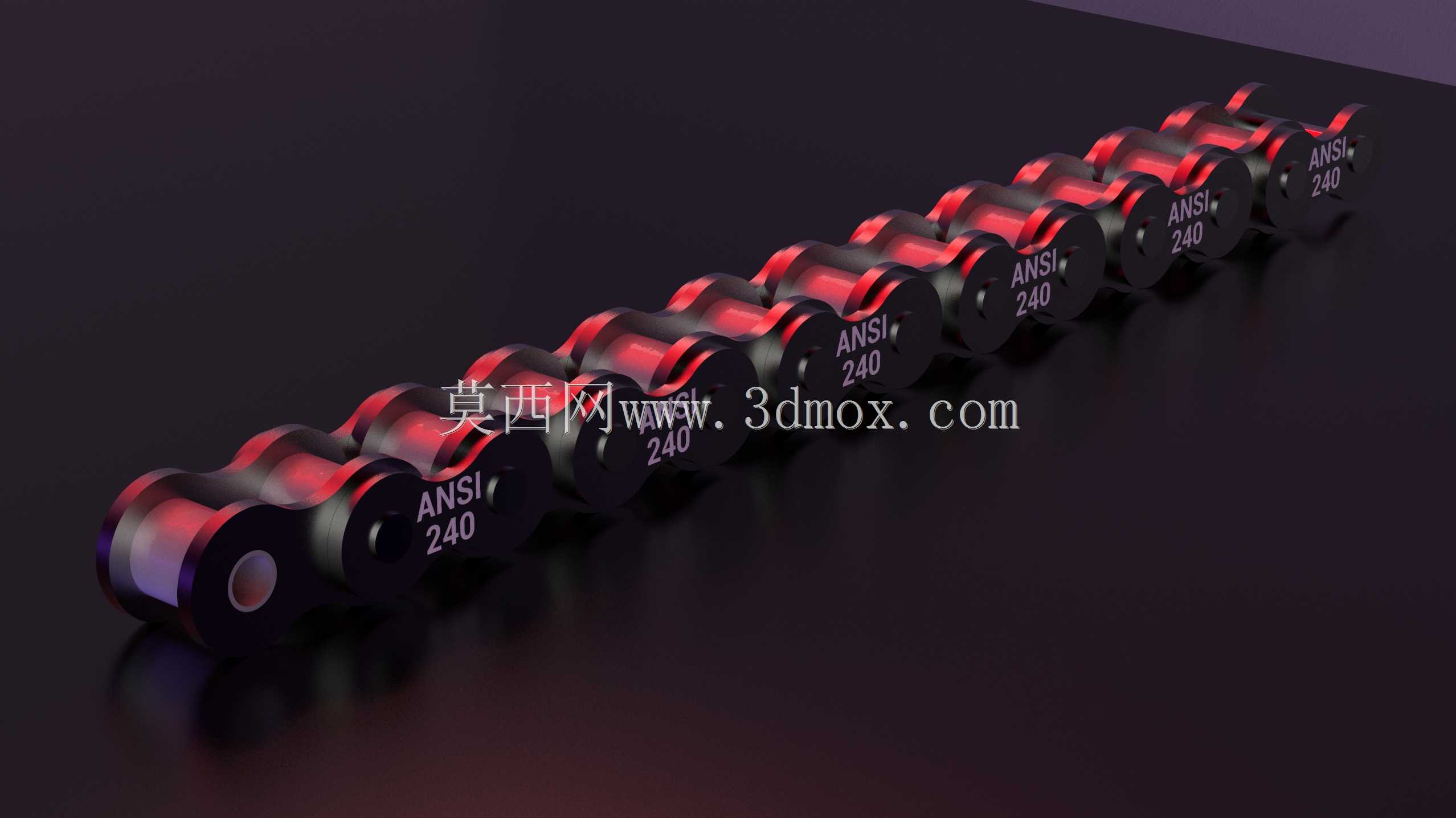

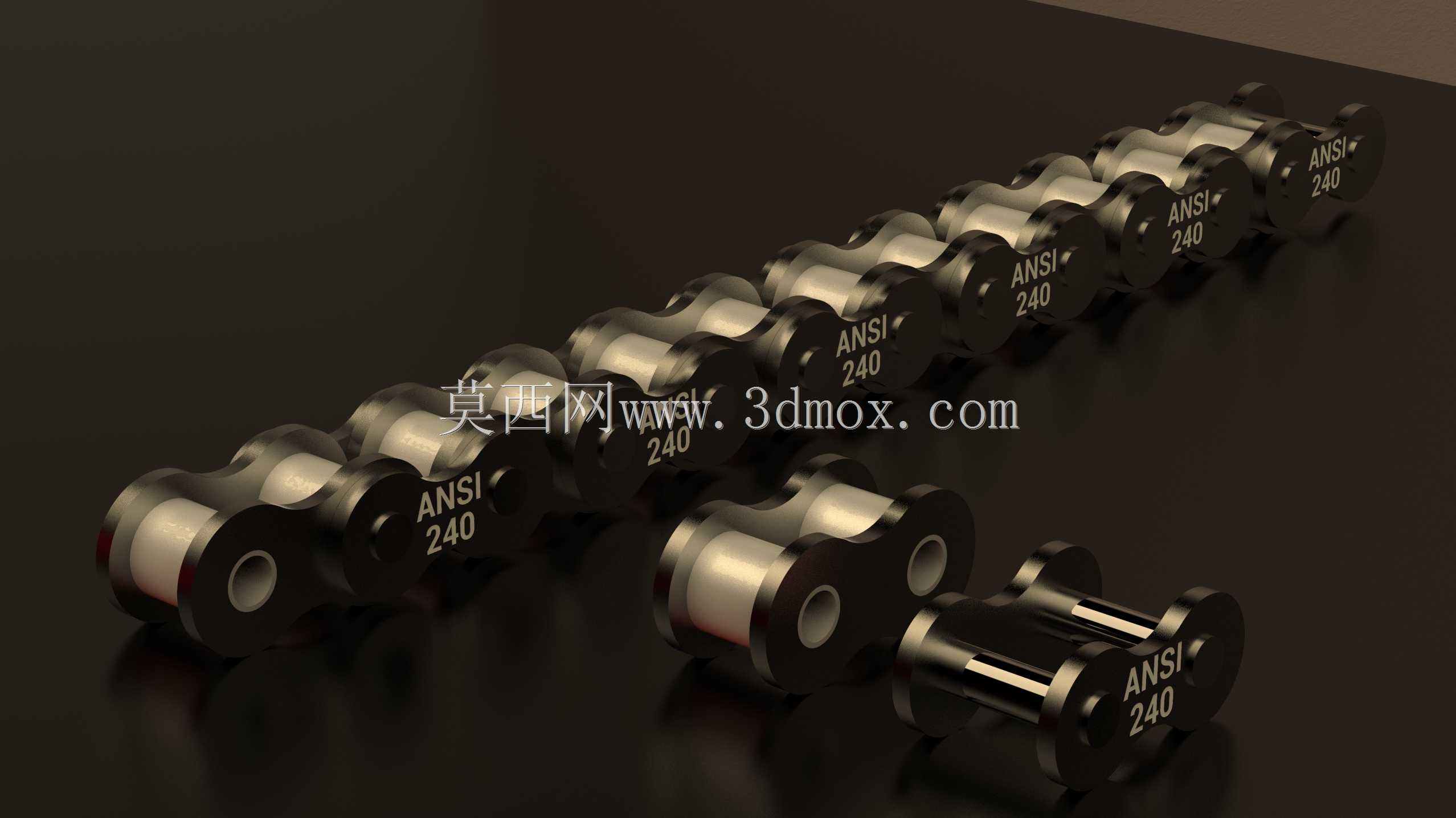

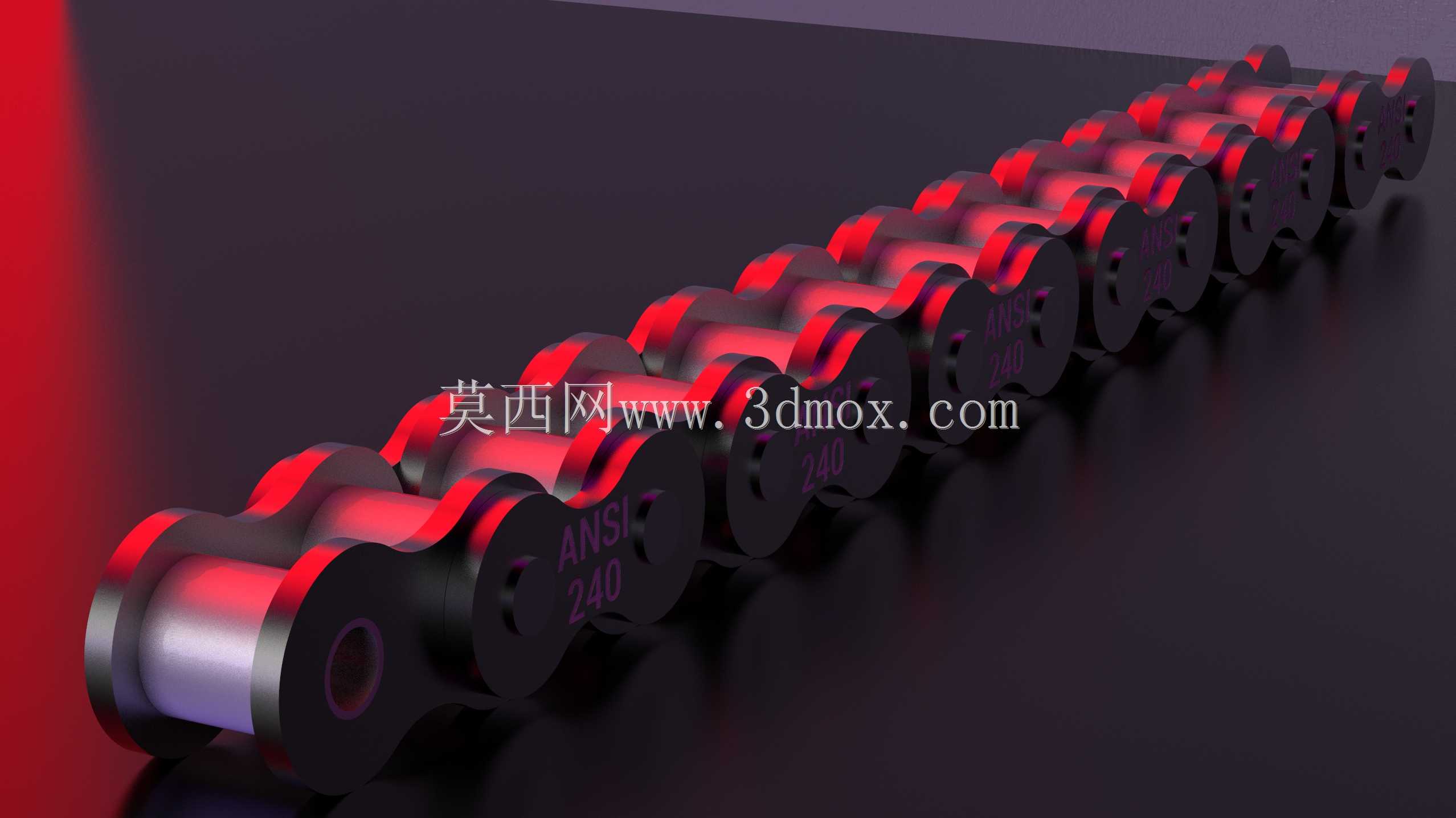

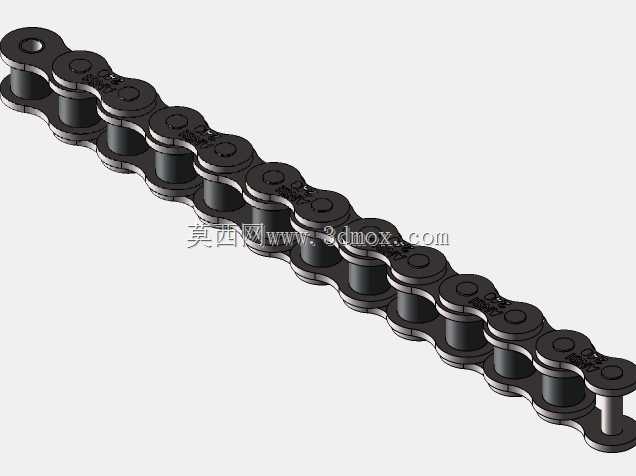

　　在重载工业传动场景里，滚子链是动力传递、物料输送环节里可靠性经过长期验证的核心部件，ANSI标准系列的滚子链更是在矿山输送、重型农机、冶金设备传动、物流重载输送线这类工况里被广泛采用，240号规格属于大节距重载链条范畴，适配的都是传递扭矩大、运行负载波动明显的作业场景，和小型精密传动链的设计逻辑完全不同，所有结构参数都要围绕抗冲击、耐磨损、长期运行不发生链节脱开的核心要求展开。这套模型完整还原了单节链条的所有组成零件，包括滚子、衬套、连接销轴、内外链板，同时也呈现了组装完成的整链段形态，做结构设计的时候可以直接参考各零件的配合关系，不用再从零开始核对链板的开孔位置、销轴与衬套的配合公差、滚子与衬套的转动间隙这些细节。

　　从实际安装边界来看，这类大节距滚子链在设备上布置的时候，首先要确认链轮的齿形参数与链条节距完全匹配，240规格链条的滚子外径、链板高度、内节内宽都是固定标准值，选型时如果链轮齿槽宽度和滚子外径不匹配，运行时会出现卡滞、滚子异常磨损甚至跳齿的问题，建模时已经把各零件的装配间隙做了还原，能直观看到销轴压入外链板后的过盈配合段长度，以及内链板与衬套的压装定位关系，这些细节在做链条张紧机构设计、链罩空间预留的时候都要纳入考量，避免出现安装时链板和周边结构件发生剐蹭的问题。从功能特性上看，滚子的作用是在和链轮齿啮合时通过自身转动减少啮合摩擦，衬套则是为销轴提供耐磨支撑，避免销轴直接和外链板、内链板发生滑动磨损，

　　内外链板的异形轮廓是经过强度校核的，既保证链板在承受拉伸载荷时不会在开孔位置出现应力集中断裂，又能尽可能减轻链板自身重量，降低链条运行时的惯性冲击。设计这类重载链条结构的时候，不能只看静态的装配关系，还要考虑运行时的链节弯折角度，当链条绕经链轮时，相邻链节的相对转动角度要和链轮的齿数匹配，齿数越少的链轮，链节弯折角度越大，对销轴和衬套的耐磨性能要求就越高，这套模型里可以直接测量相邻链节的最大弯折角度，方便在做整机传动布局时核对链轮选型是否合理。另外在做输送线应用设计时，这类大节距链条往往还需要在链板上加装附件，用来固定输送料斗、工装板或者推块，模型里的内外链板平面可以直接作为附件安装的基准面，

　　设计附件安装孔位时可以直接参考链板的厚度、开孔周边的剩余强度，避免在链板上额外开孔后降低链板的抗拉强度。很多刚接触传动设计的工程师容易忽略链条的悬垂度要求，在长距离输送或者长中心距传动布置时，链条的松边需要设置张紧装置或者托板，模型里的整链段可以用来模拟不同中心距下的链条悬垂状态，核对张紧轮的安装位置是否会和链节发生干涉，同时也能确认链条运行到上下极限位置时和设备机架的安全间隙。从零件加工的角度看，销轴的表面硬度、衬套的内壁粗糙度、滚子的外圆圆度都会直接影响链条的使用寿命，建模时还原的各零件配合面的尺寸公差，可以作为加工工艺编制的参考，比如销轴和外链板的过盈配合量要控制在合理范围，过盈量太大会导致链板装配后产生内应力，运行中容易出现链板开裂，过盈量太小则会出现销轴转动，导致链条提前失效。在做设备维护仿真的时候，这套模型也能用来演示链节的拆装过程，确认连接销轴的拆卸空间是否足够，避免设备设计完成后，现场维护时没有足够的空间打出销轴来更换损坏的链节。
