带红色定位凸点的工业输送承托托盘

　　这款承托构件主要适配散料、规整盒装工件的线体输送场景，常见于五金加工车间工序间流转、包装线前段物料暂存输送、电子元器件组装线工件承载环节，区别于常规平面托盘，其结构设计充分考虑了输送过程中的工件防滑、定位以及线体适配需求。从实际使用场景来看，这类构件多安装在平顶链输送线、带式输送机的承托段，或是作为独立工位的物料暂存载具，配合顶升移栽机构完成工件的跨线转运，在汽配零件加工、小型铝制品冲压工序间，这类带定位点的托盘能有效避免工件在输送启停阶段出现滑移错位，减少后续工位的视觉定位纠偏工作量。

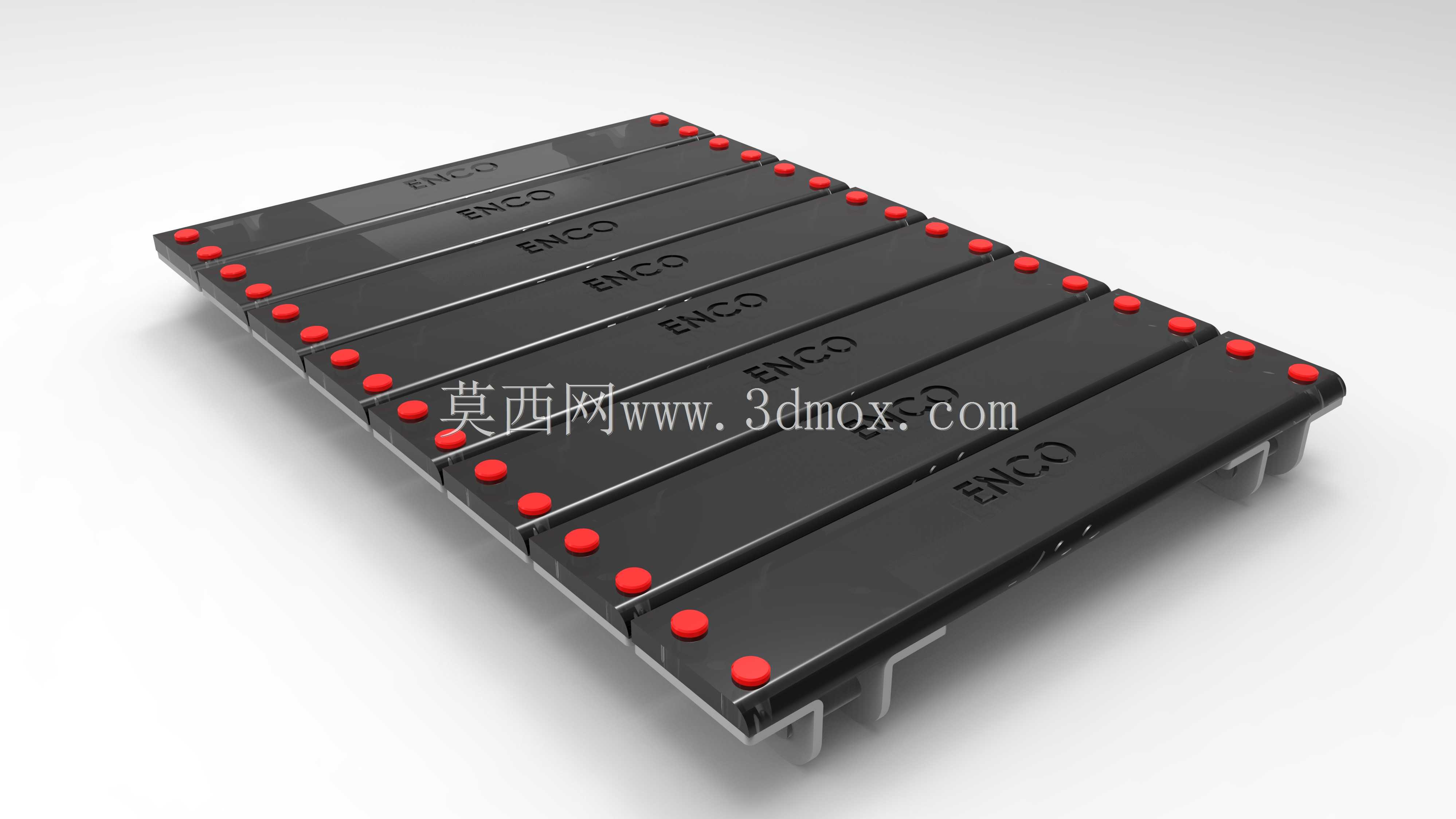

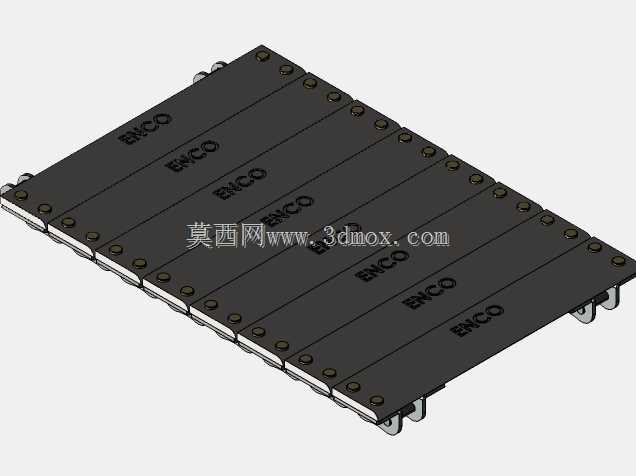

　　设计层面，主体采用多根平行排布的长条型承载肋条结构，肋条之间预留均匀间隙，一方面可以减轻构件整体自重，降低输送线的驱动负载，另一方面间隙可容纳输送过程中掉落的细小切屑、灰尘，避免杂物堆积在承载面导致工件放置不平整。每根肋条的两端及侧边等距布置的红色凸点，采用耐磨弹性材质制作，凸点高出承载面2mm左右，既可以作为工件放置的粗定位标识，也能通过弹性形变增大与工件底部的摩擦力，针对表面光滑的铝制工件、塑料包装盒，防滑效果比普通磨砂面托盘提升40%以上，同时凸点采用嵌入式安装结构，磨损后可单独更换，无需整体替换托盘，降低后期维护成本。

　　构件底部设置有与输送线导轨匹配的卡扣式安装脚，安装脚的间距适配主流宽度的平顶链输送线，安装时无需额外打孔，直接卡入导轨侧边的安装槽即可完成固定，安装公差控制在±0.5mm范围内，能保证多段托盘拼接时承载面的平面度误差不超过1mm，避免工件输送过程中出现卡顿。整体外形采用模块化尺寸设计，单块托盘的长度适配600mm标准线体宽度，宽度可根据输送需求进行多块拼接，拼接处采用凹凸榫卯结构对齐，拼接缝隙小于0.3mm，不会出现细小工件卡入缝隙的情况。

　　从材质选型来看，主体承载肋条采用铝合金挤压成型，表面做硬质阳极氧化处理，硬度达到HV300以上，耐磨性能优于普通钢材，同时自重仅为同尺寸钢制托盘的三分之一，能有效降低输送线的长期运行能耗。肋条表面印刷的标识区域采用激光蚀刻工艺，不会因长期摩擦出现标识脱落，方便车间现场的物料分类管理。在安装边界方面，该构件适配的输送线运行速度范围为0-24m/min，可承载的单块工件重量不超过15kg，环境适用温度在-10℃到60℃之间，可满足大部分常温车间的使用需求，针对有清洗需求的工序，构件的拼接间隙可保证清洗液顺利流下，不会出现积液残留的问题。

　　实际选型过程中，需要注意工件底部的平整度，如果工件底部存在突出的定位柱，可对应拆除对应位置的弹性凸点，避免工件放置时出现翘曲，同时底部安装脚的卡扣强度经过反复测试，在输送线正常启停的加速度下不会出现松脱，配合线体侧边的导向挡边，可实现工件的长距离稳定输送，无需额外增加压紧机构。
