带挡边刮板滚子链条输送机构

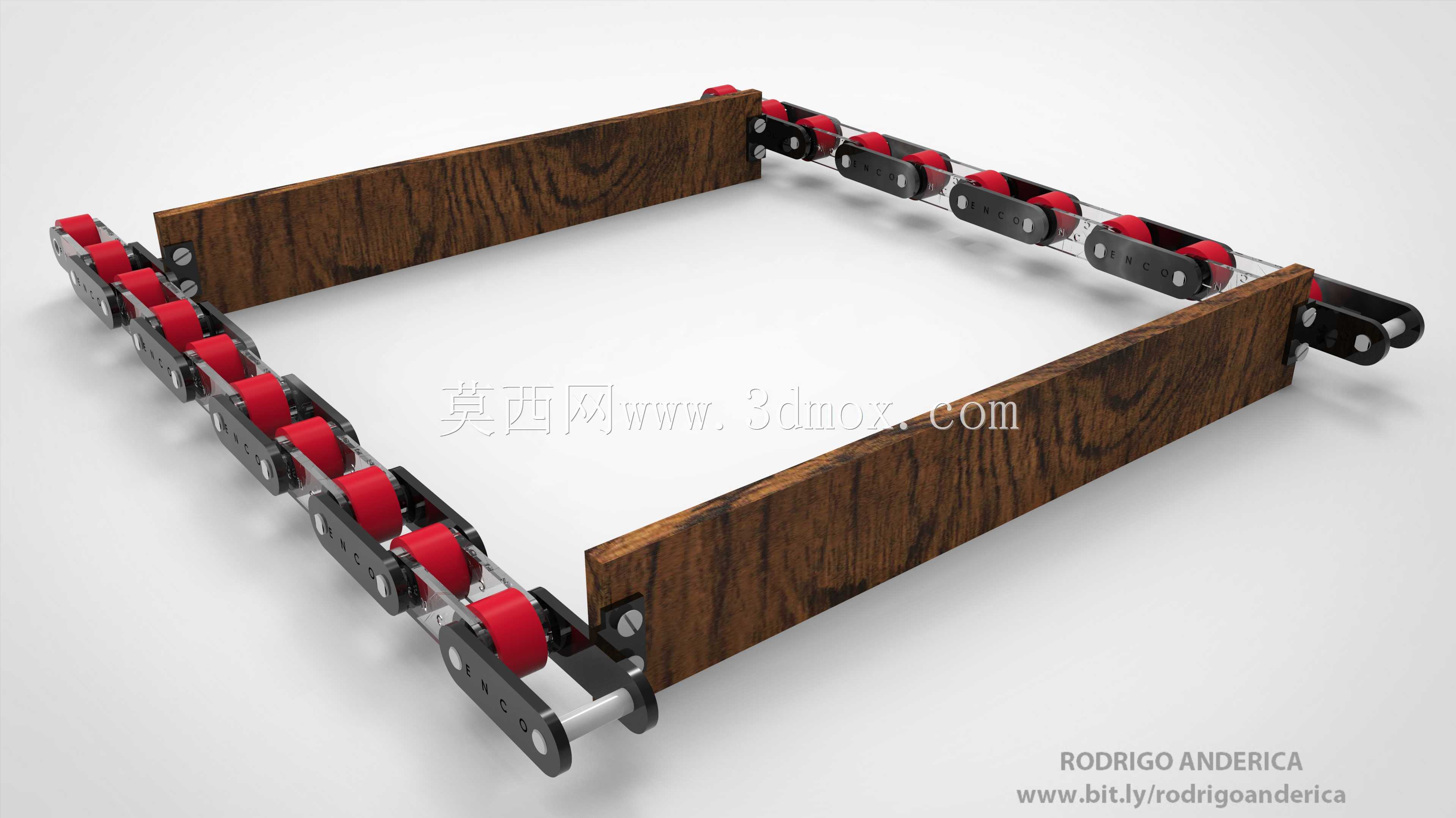

　　这款带挡边的滚子链输送结构，在散料、块状物料的短距离转运场景里适配性很强，尤其是针对容易从输送面侧边滑落的颗粒、小块工件，两侧的木质挡边能直接形成物理围挡，不需要额外加装侧封防护，在食品加工初筛段、五金小件工序间转运、木材边角料收集输送这类场景里，能省去不少辅件安装的工作量。从结构组成来看，核心承载牵引件采用标准节距的滚子链条，每间隔固定节距安装红色的工程塑料滚子，一方面滚子在回程段与机架导轨接触时能把滑动摩擦转为滚动摩擦，大幅降低运行阻力，减少链条的磨损速率，延长整体使用寿命；另一方面高出链板的滚子也能在输送面形成离散的支撑点，避免输送的物料直接卡进链板缝隙里，尤其是输送带棱角的金属碎料、木质碎屑时，能减少卡链故障的发生概率。

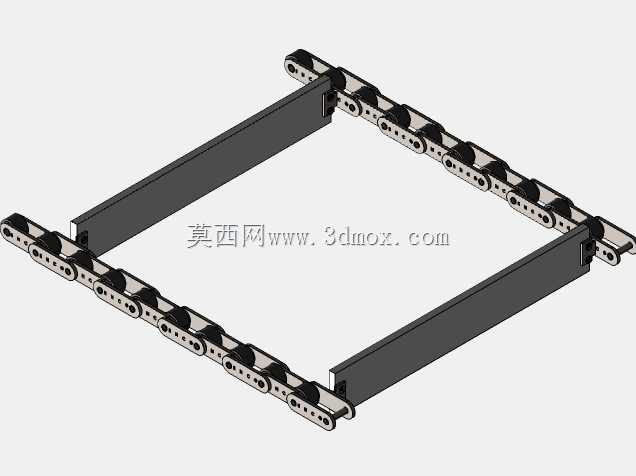

　　两侧的挡边采用实木材质做固定安装，通过螺栓直接锁紧在链条两端的连接支架上，挡边的高度刚好高出滚子支撑面一定距离，既不会因为过高增加不必要的结构重量，也能挡住常规尺寸的物料不会侧漏，挡边与链条支架的连接位置预留了调节长孔，现场安装时可以根据实际输送物料的堆积高度，微调挡边的安装高度，适配不同的物料输送需求。整个输送机构采用闭环环绕的链条布局，两端的链轮张紧位置预留了足够的调节行程，安装时可以通过调整两端链轮的中心距来控制链条的张紧度，避免链条过松出现跳齿、脱链的问题，也能防止过紧加剧链轮和链条销轴的磨损。从安装边界来看，整个机构的框架为矩形闭环结构，四个转角位置的链轮组件都做了圆弧过渡处理，避免链条在转角位置出现硬弯折，

　　降低运行时的噪音和冲击载荷；机架的安装脚位预留了标准的螺栓固定孔，可以直接固定在车间的设备安装平台或者流水线支架上，不需要额外做复杂的安装基座。设计的时候特意把滚子的材质选用了耐磨工程塑料，相比金属滚子，运行时和金属导轨接触的噪音更低，而且本身具备一定的自润滑性，在一些不方便频繁加注润滑油的洁净输送场景里，也能保持长时间的稳定运行，不会因为油污污染输送的物料。链条的链板采用冲压成型的标准结构，销轴做了淬火处理，表面硬度足够应对常规工业场景下的牵引载荷，单段链条的额定牵引载荷可以满足每平米几十公斤的物料堆积重量，覆盖大部分轻工、五金、木材加工行业的散料输送需求。在实际布局的时候，这种带挡边的链输送结构既可以水平布置做平面转运，

　　也可以按照一定的倾斜角度布置做低角度的提升输送，两侧的挡边在倾斜输送时同样能起到防止物料下滑侧漏的作用，倾斜角度一般不超过二十度的时候，不需要额外加装刮板就能稳定输送表面摩擦力足够的块状物料，如果是输送表面光滑的物料，也可以在链节上加装横向刮板，进一步提升倾斜输送时的物料携带能力。整个结构的零部件大多采用标准件组合，链条、链轮、销轴都可以直接选用对应规格的标准工业件，后期维护更换的时候不需要单独定制非标配件，能大幅降低设备的运维成本和停机维护时间。挡边的材质也可以根据实际使用场景替换，比如在潮湿有腐蚀的场景里，可以把木质挡边换成PVC或者不锈钢材质的挡边，只需要匹配对应安装孔位就可以直接替换，结构的拓展适配性很强。在三维建模过程中，链条的每个链节都按照实际装配关系做了约束，滚子和链板之间保留了实际的转动间隙，链轮的齿形也按照对应节距链条的啮合参数做了精确绘制，模拟运行的时候可以直观看到链条和链轮的啮合过程，检查是否存在干涉、卡滞的问题，也能直接导出工程图用于生产加工，所有安装孔位、配合尺寸都和实际工业标准保持一致，不需要做额外的尺寸修正就能直接用于实际设备的生产制造。
