ANSI120标准滚子链传动组件结构设计

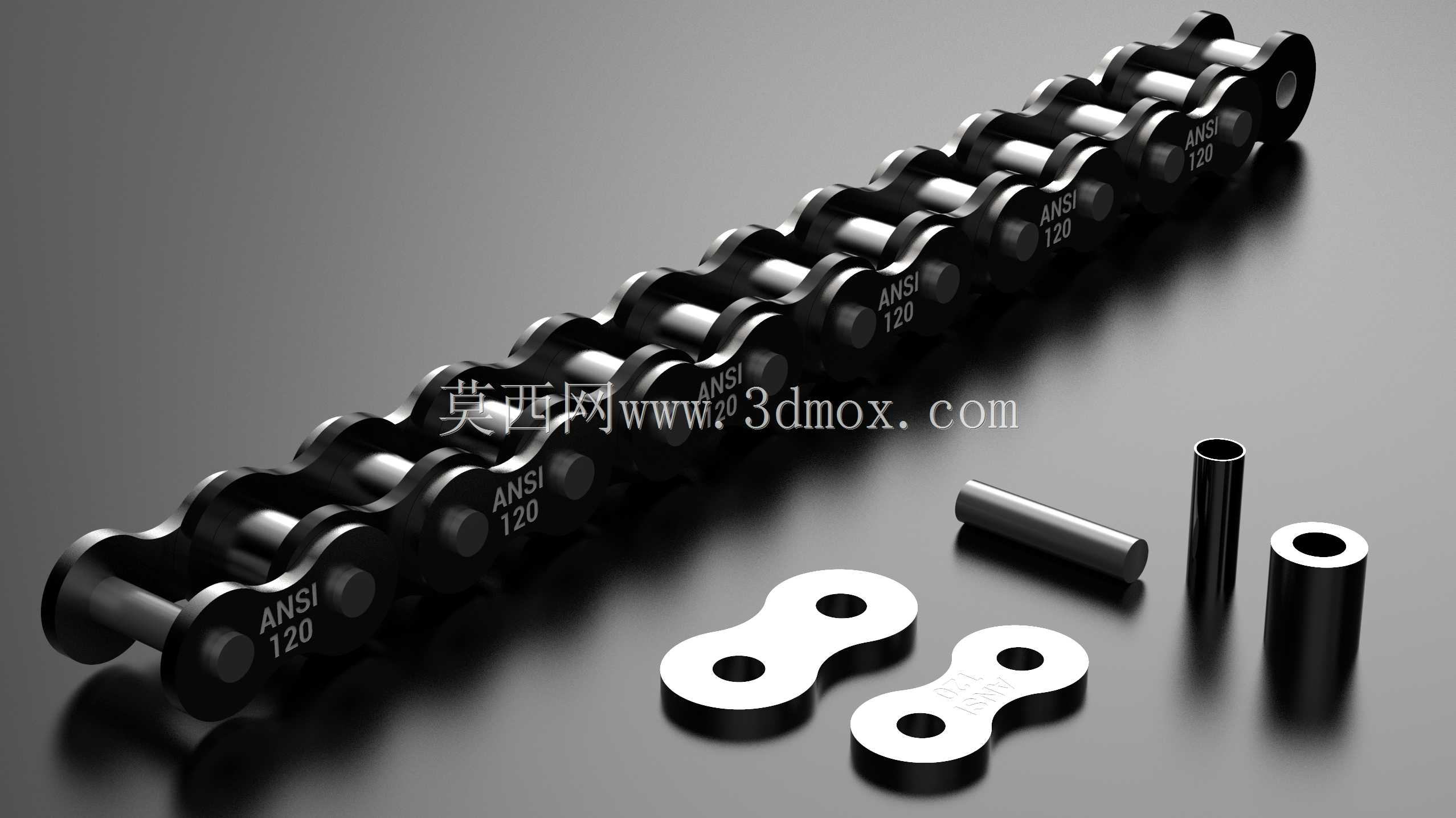

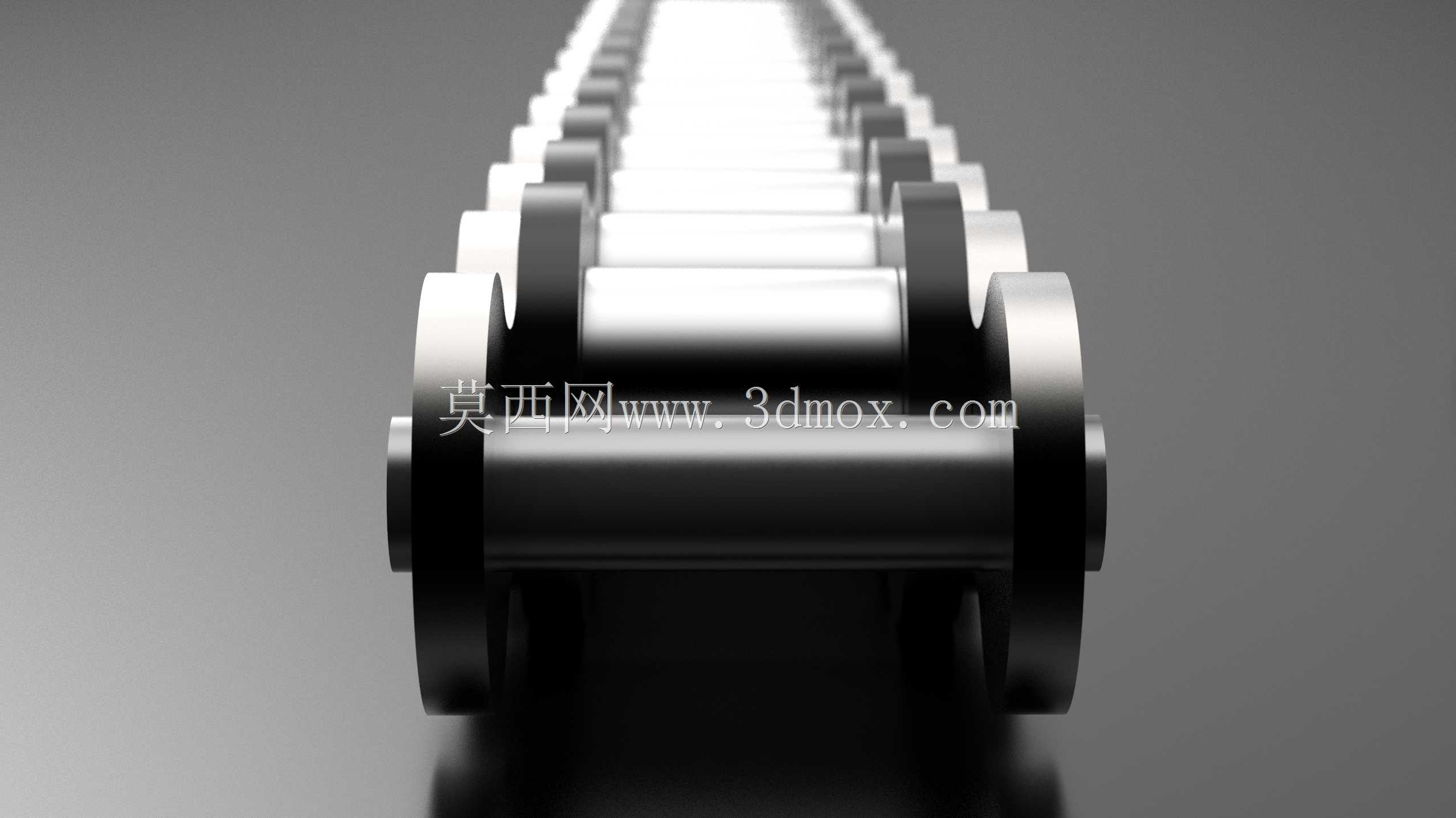

　　在各类重载工业传动场景中，链传动始终是大中心距、定传动比动力传输的核心方案之一，ANSI标准体系下的120号滚子链，作为大节距重载链条品类，广泛适配矿山输送、重型农机、冶金设备辅机、大型物流分拣线的长距离动力传递单元，区别于小型精密滚子链，该规格链条的承载冗余设计直接决定了整套传动系统的连续运行寿命，很多现场运维反馈的链条过早拉长、销轴窜出、滚子碎裂问题，本质上都是前期选型与结构匹配阶段，未对链条各组成部件的装配边界、受力形变预留量做精准校核导致的。这套结构完整还原了单节链条的全部组成零件，包含内外链板、滚子、套筒、销轴三类核心配合件，建模过程中严格遵循ANSI120对应的节距38.1mm的尺寸基准，

　　所有配合面的公差预留都按照实际机加工与冲压成型的工艺特性设置：内外链板的孔位同轴度偏差控制在0.02mm以内，避免装配后出现链节卡滞、传动过程中附加冲击载荷的问题；滚子与套筒的间隙配合预留了0.05mm的活动量，既保证滚子可以在啮合链轮齿面时自由转动，减少齿面与滚子的滑动摩擦，又不会因为间隙过大导致啮合冲击时出现滚子偏摆、局部应力集中的情况。从实际设备适配的角度看，这类大节距滚子链的安装边界需要重点关注三个维度：首先是两轴的平行度偏差，每米中心距的偏差不能超过0.5mm，否则会出现链条单侧磨损、运行过程中爬齿脱链的风险；其次是初始张紧度的设置，重载工况下的下垂度要控制在中心距的1%~2%，过紧会大幅增加销轴与套筒的磨损速率，

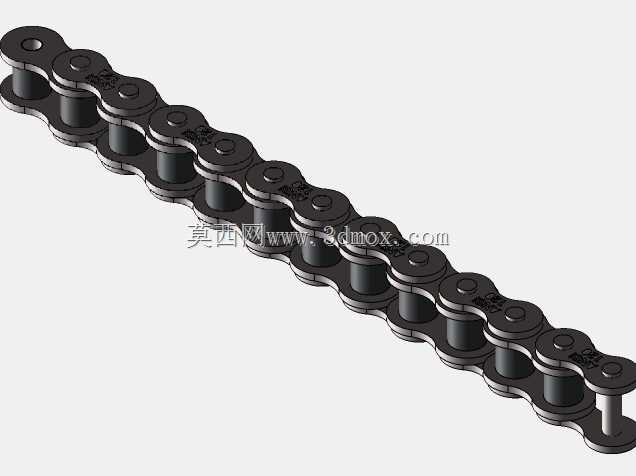

　　过松则会在启动、急停工况下出现链条跳齿；最后是相邻链节的铰接转动灵活性，每一节链条在自由状态下都应能绕销轴灵活转动360度，不存在卡滞点，否则装配后会出现整链传动阻力不均、驱动电机负载波动过大的问题。设计过程中特意拆分了所有可独立装配的零件，没有做合并建模处理，就是为了方便结构设计人员在做整机传动布局时，可以直接调用单节链节做阵列装配，快速匹配不同中心距的传动长度需求，同时也能直接提取各零件的尺寸参数做有限元受力分析：比如外链板的腰部圆弧过渡处是应力集中的核心区域，建模时保留了标准要求的圆弧半径，没有做简化处理，方便设计人员校核不同冲击载荷下的链板形变极限；销轴的两端铆接预留量也按照实际装配工艺做了还原，

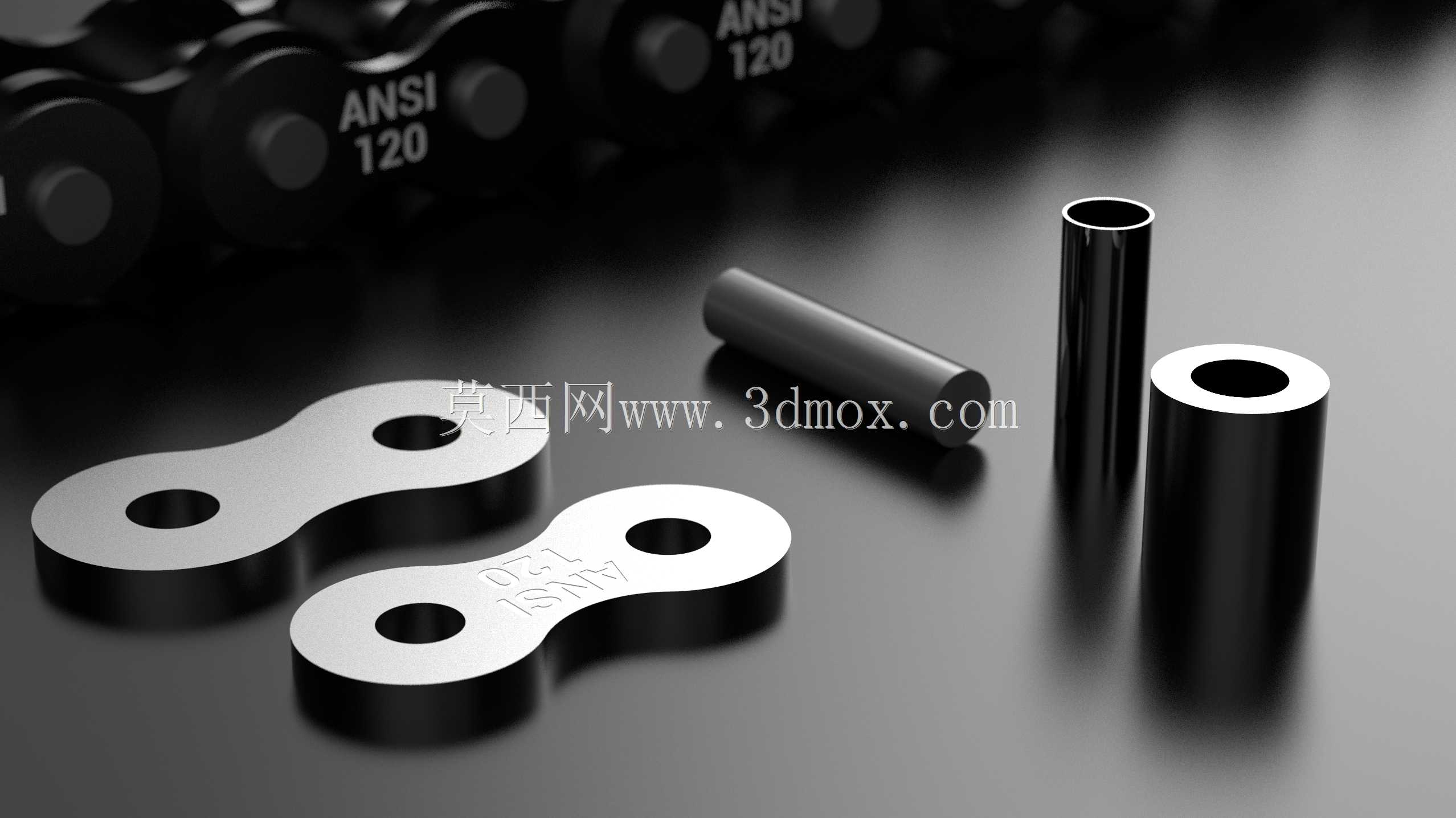

　　能直观展示装配完成后的销轴端部形变范围，避免在做周边护板设计时出现干涉。很多刚接触链传动设计的人员容易忽略套筒与内链板的过盈配合要求，这套模型里特意将套筒与内链板的配合面做了区分，能清晰看到过盈配合段的长度与滚子容纳段的长度分界，在实际装配中，套筒与内链板是压装为一体的内链节组件，滚子套在套筒外侧可以自由转动，销轴与外链板压装为一体，穿过套筒后将内外链节铰接为整链，这个配合关系如果在建模时简化错误，会直接导致后续生成的工程图出现装配关系标注错误，进而误导生产加工环节。在输送类设备的应用场景中，这类大节距链条还经常需要搭配附件链板使用，模型的内外链板结构预留了附件安装的平面基准，设计人员可以直接在链板上拓展安装输送刮板、承载治具等结构，不需要重新调整链板的基础尺寸，能大幅缩短非标输送设备的设计周期。从长期运维的角度看，这套拆分式的模型也能帮助运维人员快速理解链条的磨损位置：正常运行过程中，磨损主要发生在销轴与套筒的接触面上，长期磨损会导致链节节距变大，当节距伸长量超过原节距的3%时，就需要更换整链，避免出现啮合失效的问题，模型中各配合面的尺寸基准清晰，可以直接作为磨损量检测的对照参考，方便现场运维人员快速判断链条的剩余使用寿命。
