工业输送用双排滚子链条结构设计

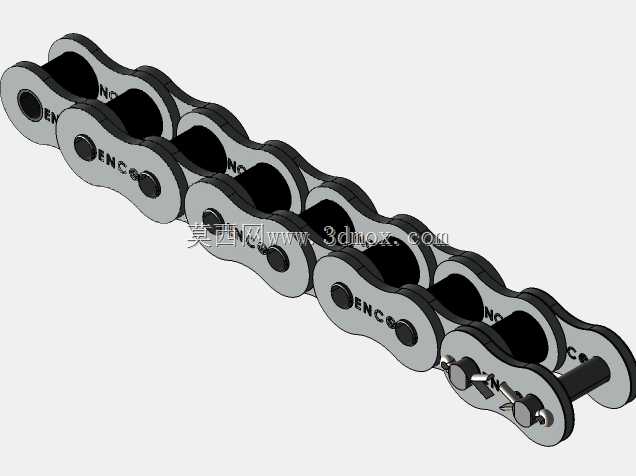

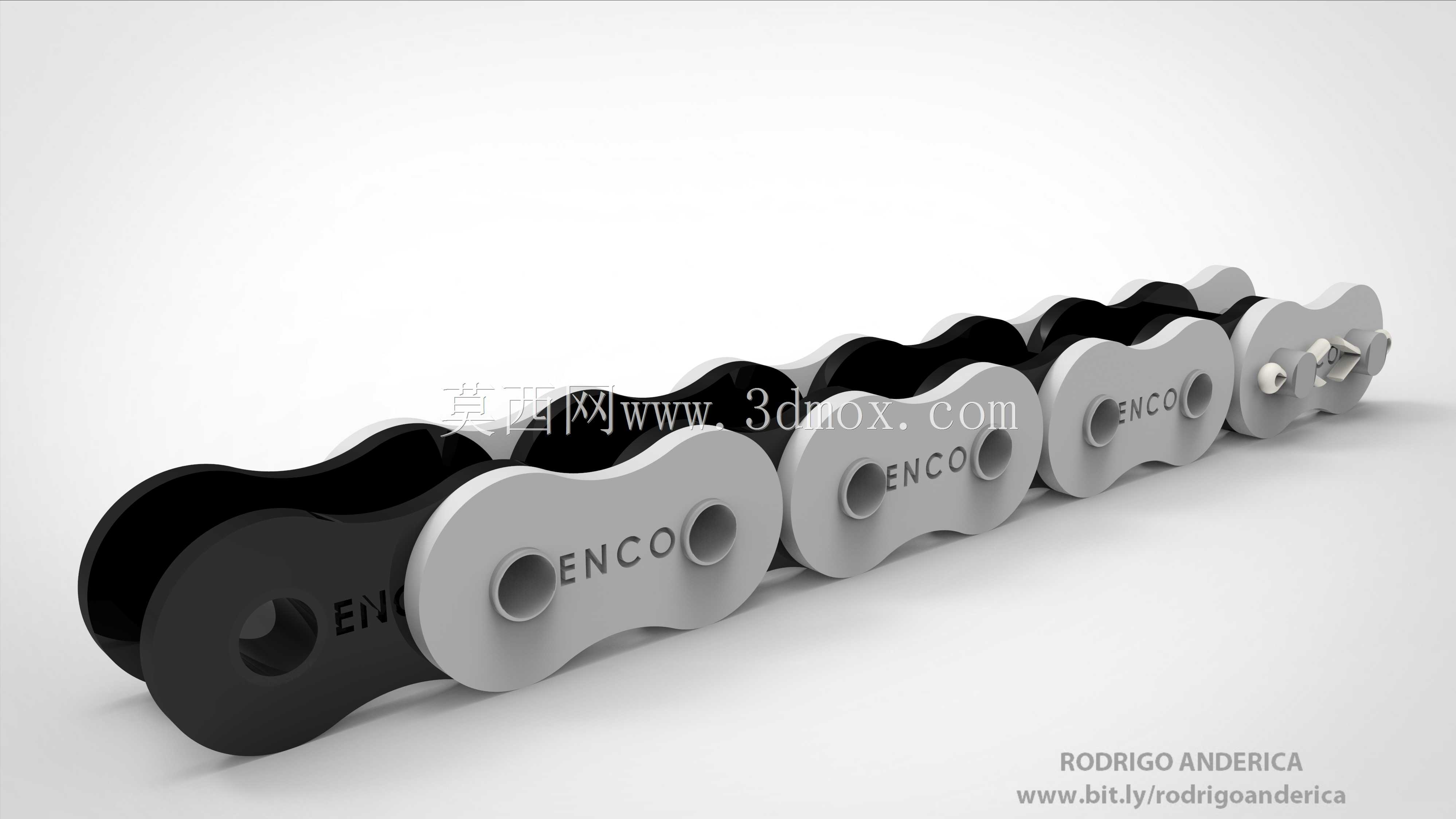

　　在散料输送、连续生产线的动力传递环节，滚子链条是应用占比极高的挠性传动构件，区别于齿轮啮合的刚性传动、皮带的摩擦传动，链条能在低速重载、多粉尘、温湿度波动大的车间工况下保持稳定的传动比，不会出现皮带打滑、齿轮对安装同轴度要求过高的问题。这套双排结构的输送链条，在设计时优先考虑了长周期运行下的耐磨性能，链板采用了对称式8字形轮廓，既规避了直角结构带来的应力集中问题，也在保证链板抗拉强度的前提下，尽可能削减了非受力区域的材料冗余，降低链条整体的运行惯量，适配长距离输送线频繁启停的工况需求。

　　从结构细节来看，每一节外链板与内链板的销轴配合位置，都做了同轴度公差约束，装配后相邻链节的转动间隙控制在合理区间，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致传动过程中产生冲击异响、加速销轴与套筒的磨损。链板表面的平整处理，能减少运行过程中与导轨导槽的摩擦阻力，避免长期运行后链板侧边出现毛刺卡滞的问题。双排并列的结构设计，相比同规格单排链条，能承载更高的拉伸载荷，在输送较重的工业工件、矿料、成件包装物时，不会出现单排链易发生的链板拉断、销轴剪切失效的问题。

　　在安装边界适配方面，这套链条的节距参数匹配常规工业输送线的链轮齿形，不需要单独定制非标链轮就能直接替换原有设备上的磨损链条，降低设备维护的配件成本。链条的整体宽度尺寸适配市面上主流的输送线导轨槽宽，安装时不需要对原有设备的机架、护板做额外切割改造，只需要按照标准的链条张紧度要求，调整张紧轮的位置，保证链条松边的垂度在合理范围，就能避免运行过程中出现跳齿、脱链的问题。

　　实际应用场景中，这类链条除了用在常规的皮带输送机、刮板输送机的动力传递端，也能直接作为承载构件使用，在链板上加装工装附件后，就能直接承载待加工工件，完成车间内不同工序间的物料转运，比如家电装配线、摩托车零部件生产线、建材输送线都能看到这类结构链条的身影。设计时针对不同工况的适配性也做了考量，若应用在食品加工类有清洁要求的场景，可更换同尺寸的不锈钢材质链板与销轴，应对定期冲洗、弱酸弱碱腐蚀的工况；若应用在矿山、建材类高粉尘磨粒工况，可在销轴位置加装密封结构，阻挡粉尘进入套筒与销轴的配合间隙，延长链条的润滑维护周期。

　　从建模逻辑来看，这套模型还原了链条装配的真实约束关系，每一个链节都保留了实际的转动自由度，在做输送线的运动仿真时，可以直接模拟链条绕链轮转动的完整过程，验证链轮与链条的啮合是否存在干涉，检查链条运行到上下折返位置时是否会与周边的机架、护罩产生碰撞，提前在设计阶段规避现场安装时才会发现的干涉问题。链板上的连接孔位置、销轴的直径尺寸都严格按照行业通用公差设定，导出的工程图可以直接作为配件加工的参考依据，不需要设计人员再重新核对尺寸参数。很多刚接触输送线设计的工程师容易忽略链条的最小弯曲半径限制，在做小半径转弯输送段设计时，选用的转弯半径小于链条允许的最小弯折角度，会导致链节卡滞、运行阻力陡增，这套模型在装配时就保留了链节的最大弯折角度限制，仿真过程中可以直观看到不同转弯半径下链条的弯折状态，帮助设计人员快速确定合理的转弯段参数，避免后期设备调试时出现运行卡顿的问题。
