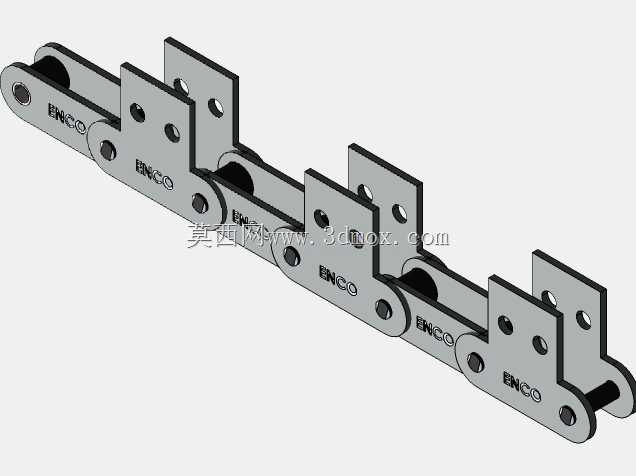

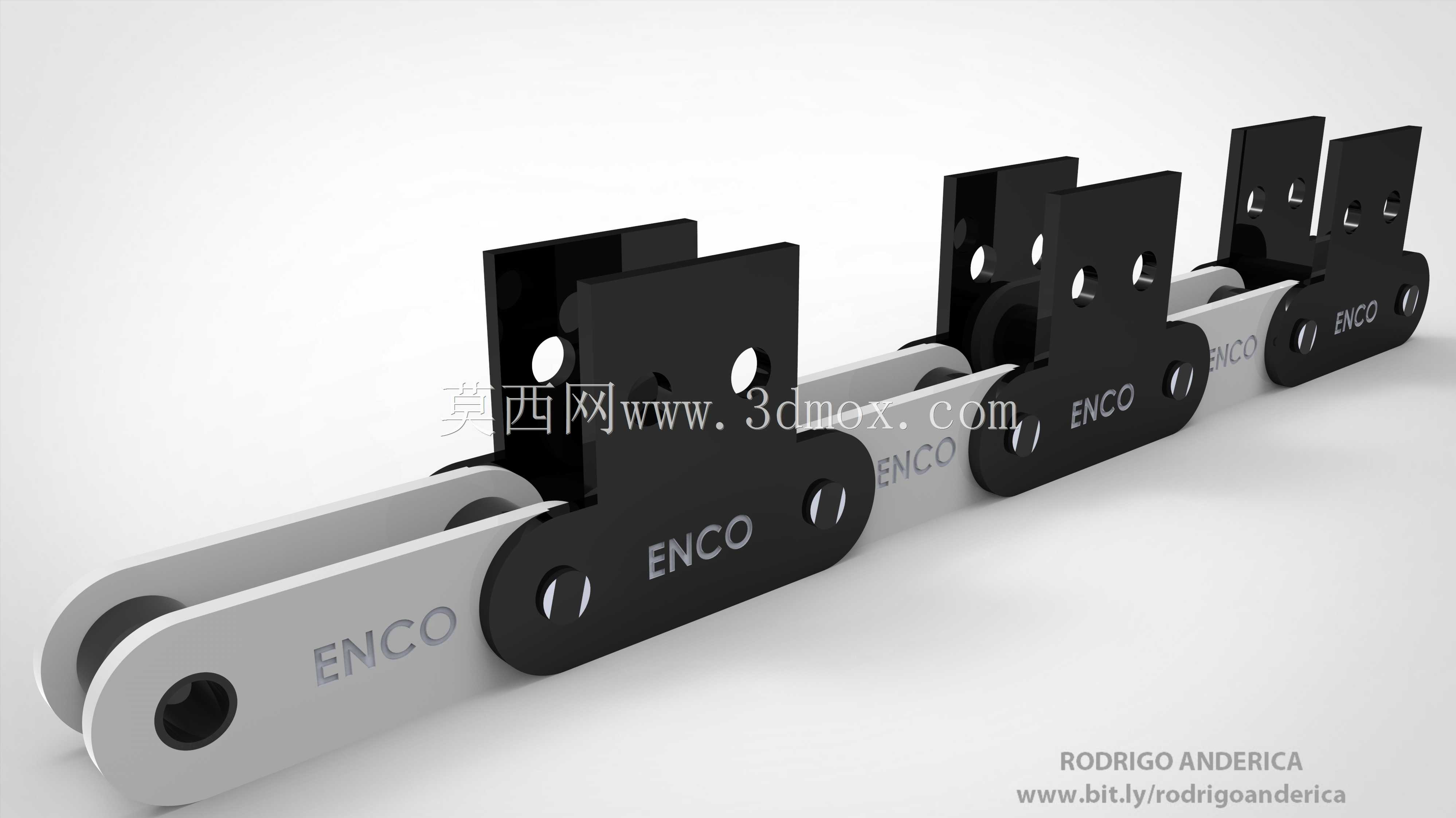

带附板输送用工业直板滚子链条结构

　　这款带附板的直板滚子链条，主要应用在散料输送、工位工件转运、轻型自动化生产线的物料传递环节，常见于食品加工线的料盒输送、包装工位的工件步进推送、电子组装线的治具循环输送场景，相比普通传动链条，其外侧增设的直立附板可直接安装拨块、料斗托架、工装定位块，无需额外加装连接附件，能减少输送线的装配零件数量，降低整机的装配累计误差。从结构设计来看，链条采用内外链板交替铰接的经典结构，外链板与销轴采用过盈压装配合，内链板与套筒同样为过盈连接，套筒与销轴之间保留合理间隙保证铰接转动灵活性，滚子空套在套筒外侧，与输送机的链轮啮合时可将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长链条整体使用寿命。附板与外链板采用一体化冲压成型结构，

　　相比焊接式附板，不存在焊接热变形导致的位置精度偏差，也避免了焊缝处应力集中引发的断裂风险，附板上预留的两个安装孔位采用对称布局，孔位公差控制在IT7级，可适配标准M6规格的紧固件，安装拨爪或托架时无需现场扩孔调整。设计过程中针对输送场景的受力特性做了优化，链板采用直边轮廓而非传统的腰形链板，在保证链板抗拉强度的前提下，减少了链板运行过程中与导轨侧边的刮擦概率，适合在有侧向导向的输送槽内运行；链板边缘做了0.5mm的圆角钝化处理，避免装配和运行过程中割伤操作人员，也减少了运行时与周边护板的剐蹭异响。从安装边界来看，单节链条的节距符合标准短节距精密滚子链的尺寸规范，铰接点的转动间隙控制在0.03-0.05mm之间，

　　既保证链条可顺利绕经链轮完成转向，也避免间隙过大导致的输送步进误差，整链组装后相邻链节的侧向摆角不大于3度，可适配小半径水平弯曲的输送线路，满足环形输送线的布局需求。链条运行时与链轮的啮合包角不小于120度即可保证稳定传动，配套的链轮齿形需符合相应节距的滚子链链轮标准，齿面硬度控制在HRC45-50之间，可匹配链条的磨损速率，避免链轮过早磨损失效。在实际选型应用中，这款带附板的链条可根据输送载荷的大小选择单排、双排甚至多排组合结构，单排链条的额定工作拉力可满足常规轻型输送的载荷需求，输送速度建议控制在0.5m/s-2m/s区间，速度过高会加剧链条与链轮的冲击，降低使用寿命；运行时需定期在套筒与销轴的铰接间隙处加注润滑脂，

　　减少铰接副的磨损，若应用在有粉尘、潮湿的工况环境，可选用带镀层的链板版本，提升耐腐蚀性能。附板的安装面与链条运行方向保持垂直，安装工装件后需保证工装的重心落在链条宽度的中心范围内，避免偏载导致链条侧向受力不均，引发链板变形、销轴弯曲等故障；链条张紧度调整时，松边的下垂量控制在链传动中心距的2%-3%即可，过紧会增大铰接副的摩擦阻力，过松则会导致链条运行时跳动、啮合脱链。
