抛光钢材质格伦克联轴传动构件

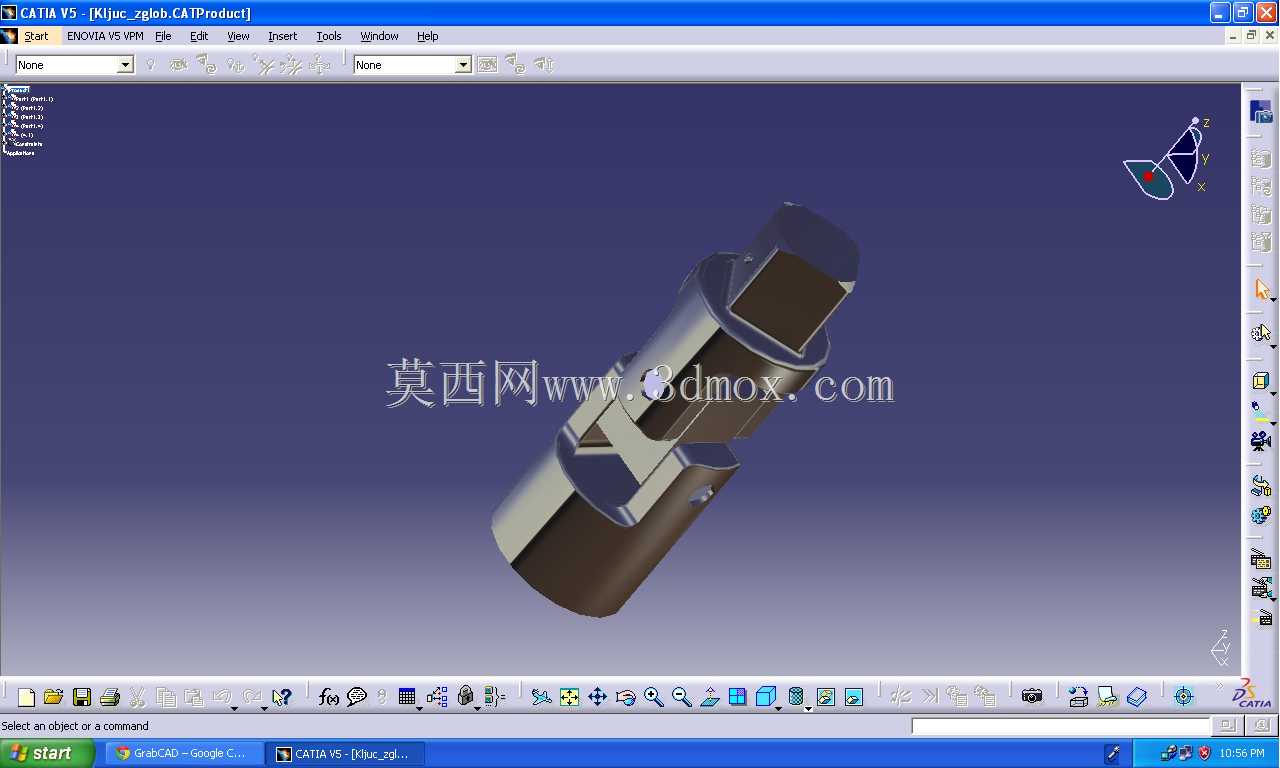

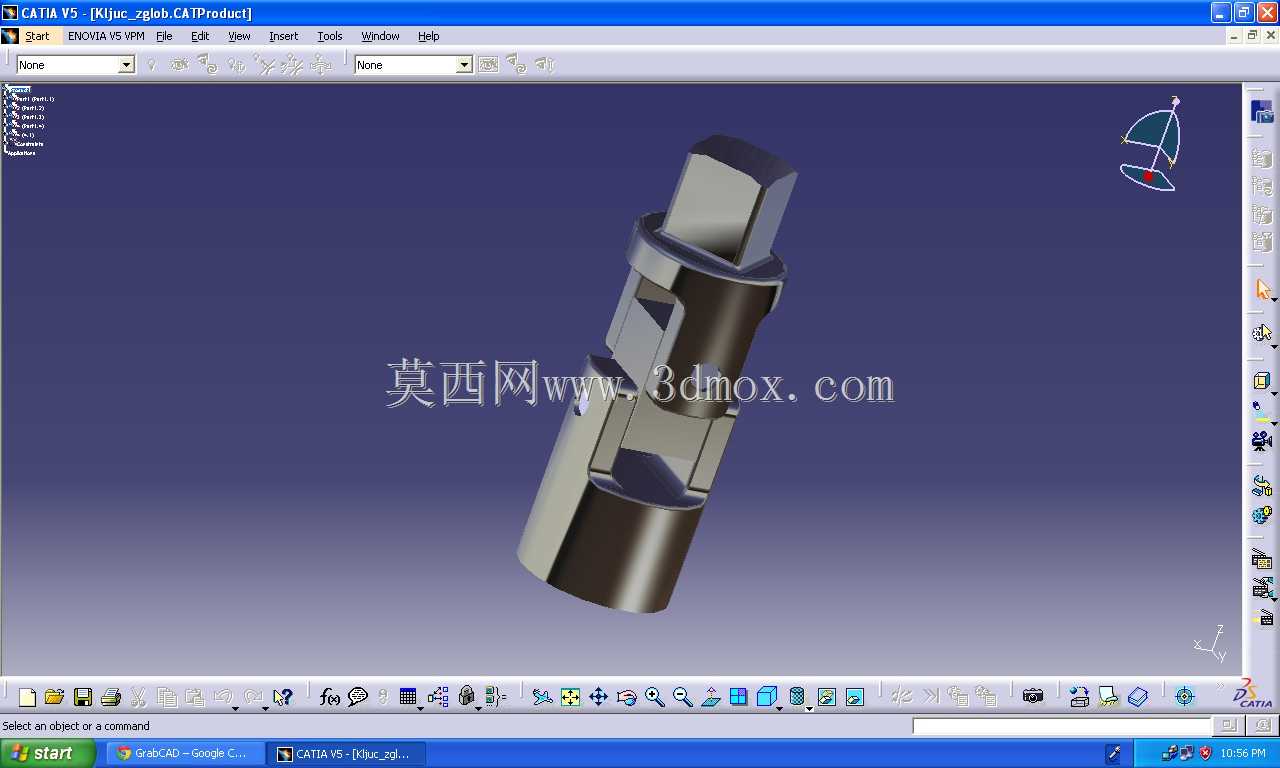

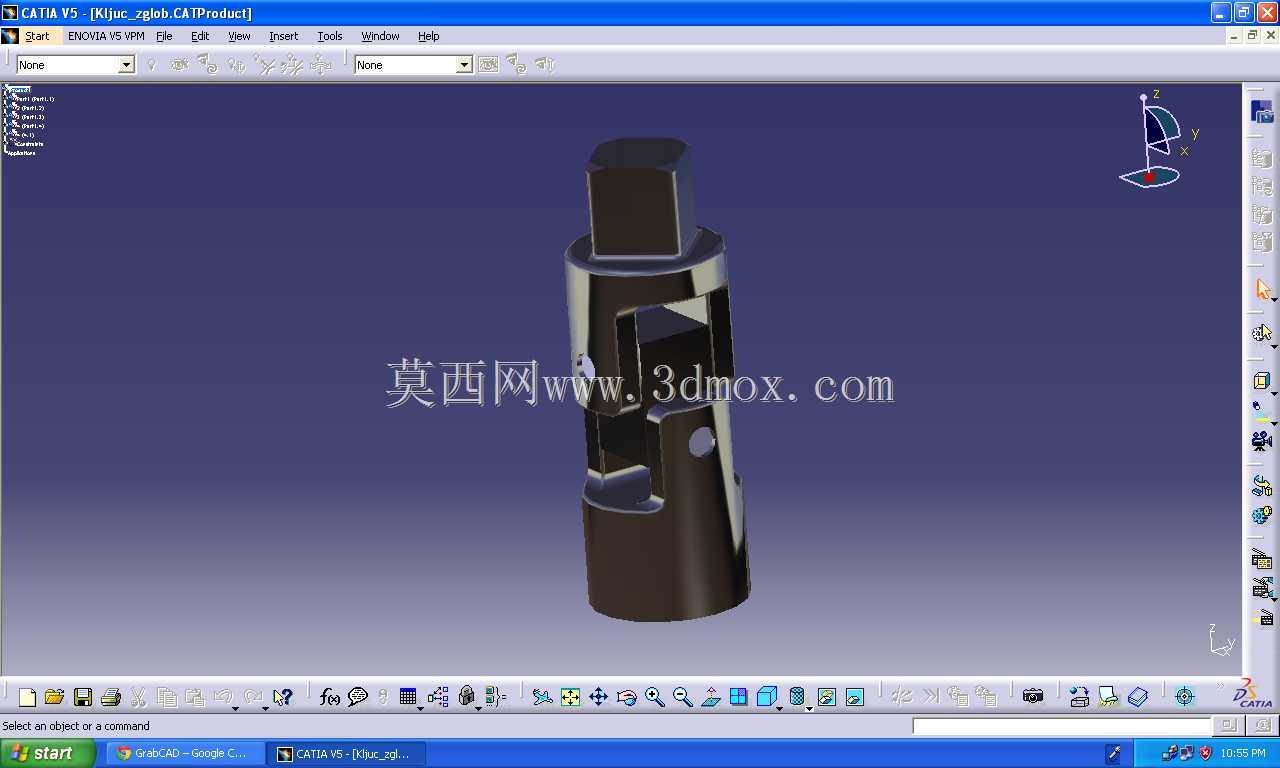

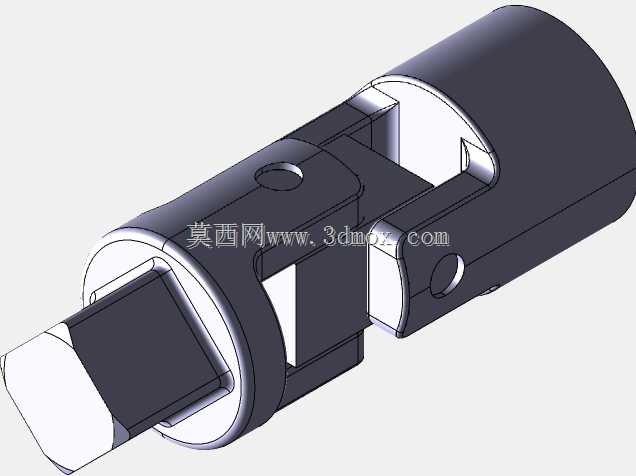

　　该构件属于传动系统里的联轴类核心零件，主要用于两根轴系之间的扭矩传递与偏移补偿，常见于中小型精密传动设备、轻工机械输送单元、小型动力输出模组的轴端连接场景，能够在两轴存在少量径向、角向偏移的工况下稳定传递动力，避免轴系因安装对中误差产生额外的交变应力，延长整套传动链路的使用寿命。从结构设计来看，零件整体采用阶梯轴式的对称布局，两端分别设置对应规格的插接配合段，一端为带定位平面的方轴结构，能够与带对应方孔的传动轮、联轴器套实现无相对转动的周向固定，避免传动过程中出现打滑丢转的问题；另一端为圆柱插接段，外圆面做高精度磨削处理，可与配套的轴承内圈或者轴套实现间隙可控的转动配合，保证轴系转动时的同轴度精度。中间段为交错式的卡槽咬合结构，

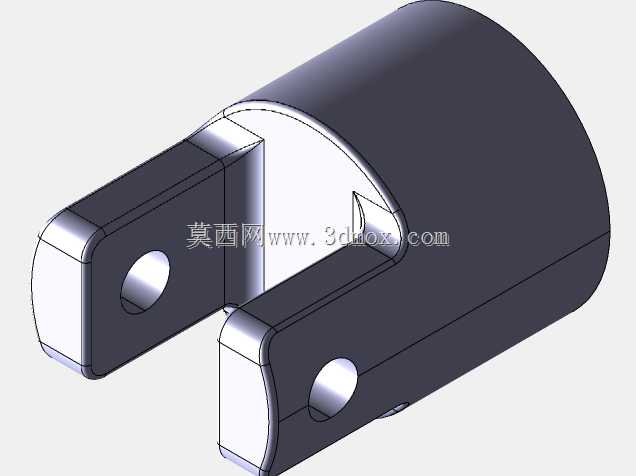

　　是该构件实现偏移补偿的核心设计，两个相互垂直的卡槽分别卡入配套的十字滑块或者对接爪结构，当两端连接的轴系存在少量安装偏差时，卡槽内的滑动面可以产生微小的相对位移，抵消偏移带来的卡滞问题，同时保证扭矩传递的连续性，不会因为对中偏差导致传动中断或者零件过载断裂。材质选用抛光钢，一方面是因为抛光钢的表面粗糙度低，卡槽配合面、插接配合面的摩擦系数小，相对滑动时的磨损量更低，长期运行后配合间隙的增长量控制在允许范围内，不需要频繁调整维护；另一方面抛光钢的综合力学性能均衡，抗扭强度、抗疲劳性能能够满足中小型传动设备的载荷需求，在额定扭矩工况下不会出现塑性变形或者断裂失效。从安装边界来看，零件的最大外圆直径决定了配套安装座的内孔最小尺寸，

　　两端插接段的长度决定了轴系对接时的轴向预留空间，安装时需要先将圆柱端插入固定侧的轴套或者轴承内孔，保证插接到位后端面贴合定位台阶，再将方轴端对准从动侧的方孔推入，最后在卡槽位置填入配套的咬合滑块，确认各配合面无卡滞之后再锁紧轴向定位件，即可完成安装。在实际应用中，这类联轴构件不需要额外的润滑维护，因为抛光钢表面本身的耐磨性能优异，配合面之间的微小滑动产生的磨损量极小，适合在清洁度要求较高、不方便频繁加注润滑脂的传动场景使用，比如食品包装输送线的辊筒轴连接、小型自动化设备的动力输出轴对接、实验室小型传动试验台的轴系连接等场景。设计过程中需要重点控制几个关键尺寸的公差：两端插接段的同轴度公差需要控制在0.02mm以内，

　　避免安装后出现轴系跳动超标的问题；卡槽的宽度公差需要控制在H7级别，保证与配套滑块的配合间隙在0.01-0.03mm之间，间隙过大会导致传动时产生冲击噪音，间隙过小则会导致偏移补偿能力下降，容易出现卡滞；各配合面的表面粗糙度需要达到Ra0.8以下，降低滑动摩擦时的阻力，减少磨损。另外零件的所有棱边都做了0.2mm的倒角处理，避免安装时锋利的棱边刮伤配套零件的配合面，同时也能去除加工过程中产生的毛刺，防止毛刺脱落进入传动间隙造成零件卡滞。在载荷适配方面，该构件的额定传递扭矩根据中间卡槽的咬合接触面积计算，接触面上的压应力控制在抛光钢许用压应力的60%以内，保证在瞬时过载1.5倍的工况下不会出现接触面压溃的问题，满足一般工业场景下的动力传递需求。
