原木输送用拖链式物料承载输送结构

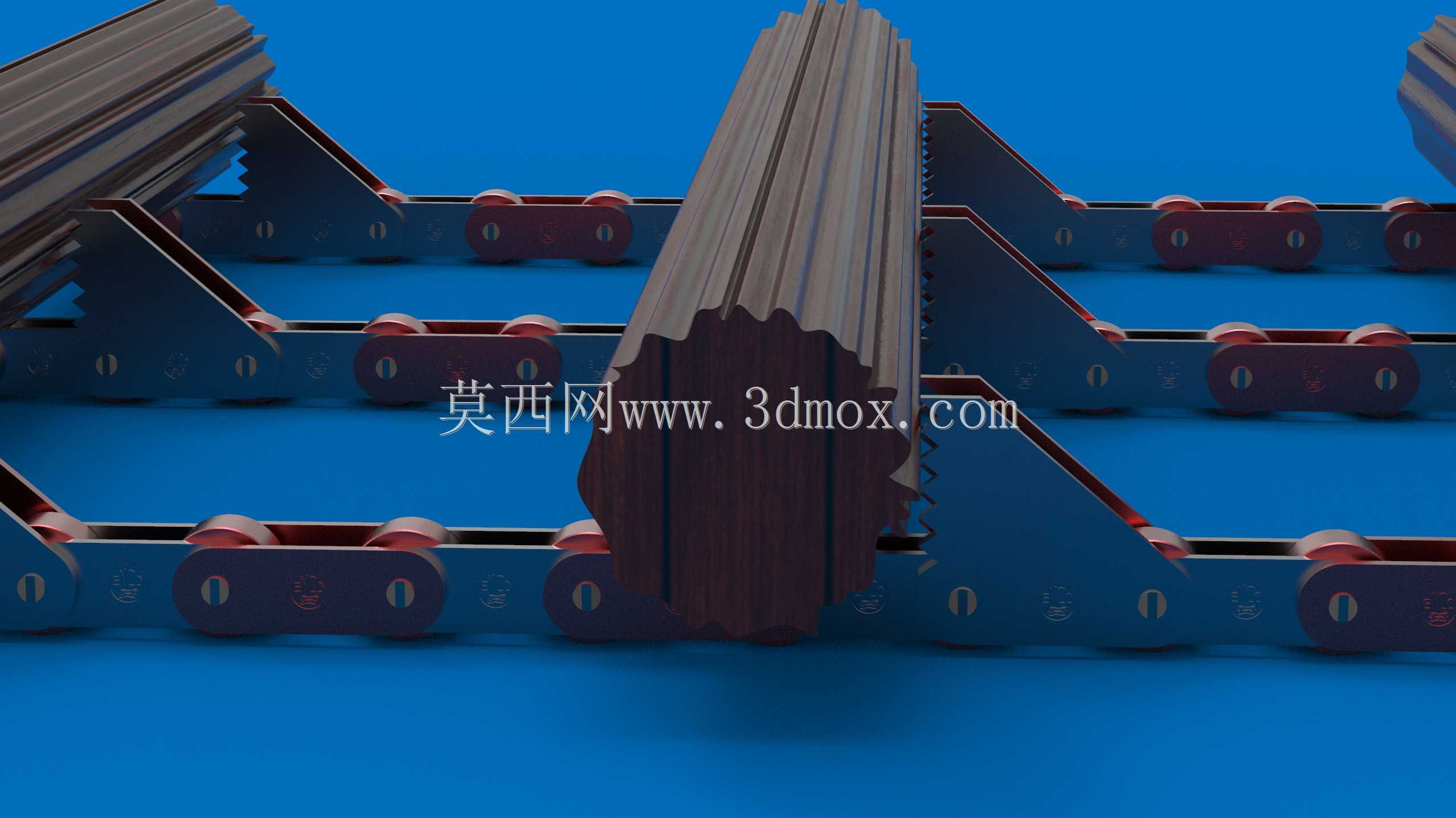

　　在林木加工生产线的原木进料段，这类拖链输送结构是衔接原木卸车工位与剥皮、锯切工序的核心承载部件，不同于常规平皮带或辊道输送，其针对原木不规则外形、大自重、易滚动的特性做了专属结构适配，能在长距离输送路径上稳定托举单根重量数百公斤的原木，避免输送过程中物料滚落、卡滞，适配林区加工厂、人造板厂、制材车间的连续化进料需求，也可用于大型木材仓储区的原木转序作业，能适应露天或半露天作业环境下的木屑、树皮碎屑堆积工况，日常维护仅需定期检查链节铰接处磨损即可。从结构功能来看，该输送结构采用双侧拖链同步驱动的布局，每间隔固定链节间距设置一组带锯齿形卡位的承载拨爪，拨爪的齿形角度经过反复校核，刚好能嵌入原木外圆的不规则轮廓，即便原木存在弯曲、节疤、

　　直径波动的情况，也能通过多组拨爪的共同卡位实现稳定托举，不会出现单根原木在输送面打滑、偏斜的问题；链节本身采用重载套筒滚子链结构，铰接销轴做了表面淬火处理，能承受原木加载时的冲击载荷，链板外侧设置的导向边可嵌入机架导轨槽内，避免高速运行时链条出现跳齿、脱轨的问题。设计过程中，首先要匹配生产线的额定输送产能，根据单小时处理原木的最大方量、单根原木的最大直径与重量，确定链条的节距、破断载荷以及拨爪的排布间距，若拨爪间距过大，短尺寸原木会出现两端无支撑的下坠情况，间距过小则会增加链条整体重量与驱动功耗；承载拨爪的伸出高度需要结合原木最小直径确定，保证最小直径的原木也能被至少两组拨爪同时卡位，拨爪与原木接触的表面做了防滑齿处理，

　　齿尖做了圆角钝化，避免刮伤原木表层影响后续加工质量。安装边界方面，该输送结构的机架采用分段式模块化设计，单段机架长度可根据车间场地布局灵活拼接，水平安装时机架底部需要预埋地脚螺栓保证整体刚性，若存在倾斜输送段，倾斜角度不能超过原木自然滚落的临界角，一般控制在12度以内，倾斜段需要额外增加压链装置避免链条下垂；驱动端设置在输送路径的卸料侧，张紧装置布置在进料侧尾部，张紧行程预留不小于两个链节的长度，方便后期链条磨损后调整张紧度，两侧链条的同步度需要在安装时严格校准，偏差过大会导致拨爪偏斜、原木卡滞。实际运行时，该结构可根据上游来料的节奏调整输送速度，空载段链条沿下导轨返程，不会与输送面的木屑、树皮产生额外摩擦，拨爪在返程时自然下垂，

　　不会刮碰机架下部的积料，相比传统的链条输送结构，其对不规则大尺寸物料的适应性更强，输送过程中无需额外设置侧面挡料机构即可避免原木滚落，能有效降低生产线的进料故障停机率，适配直径范围100mm到800mm的各类原木输送需求，也可通过更换拨爪形式适配其他大尺寸棒状、块状物料的输送作业。
