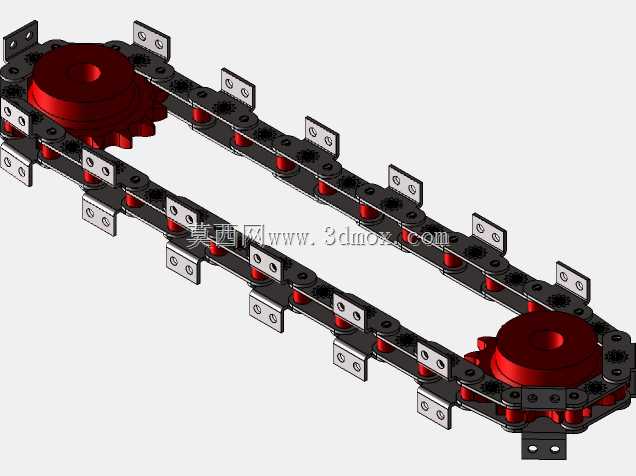

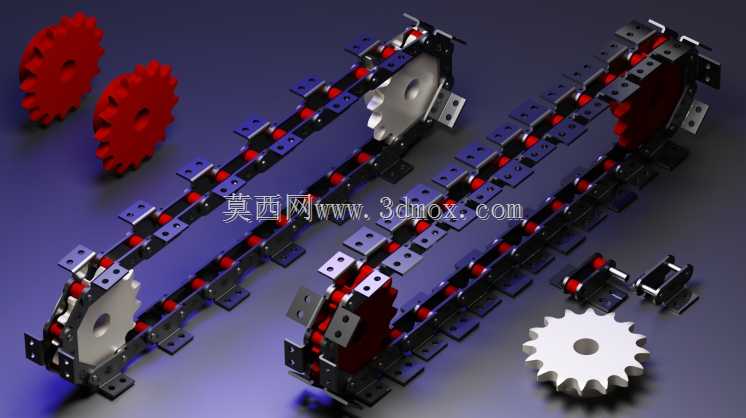

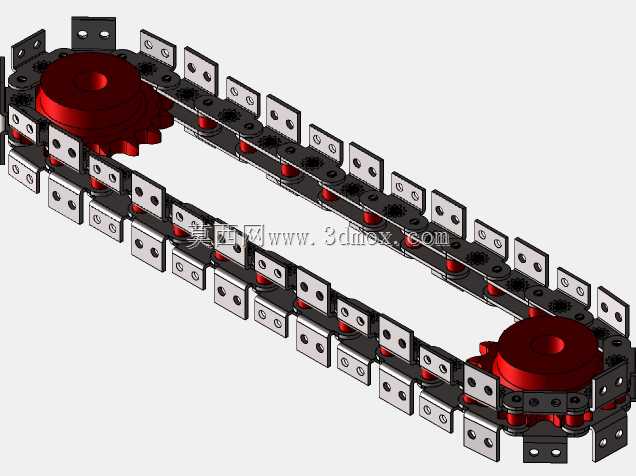

带K2附件双节距2080输送链及配套链轮

　　这套链传动组件主要面向中长距离的散料、工装托盘输送场景，在日化包装线、食品加工前段输送、小型工件装配线、建材小件转运工位都能见到同结构产品的应用，区别于普通短节距精密滚子链，双节距2080规格的链板节距放大一倍，在同等输送长度下铰链副数量减少近一半，运行时的铰接磨损量更低，长距离布置时的链条伸长量控制表现更优，日常维护的润滑、张紧调整频次可适当降低。配套的链轮采用与链节精准匹配的齿形设计，齿部经过轮廓修形，啮入啮出时不会出现卡滞、跳齿问题，两端的驱动与改向链轮安装位预留了标准键槽与紧定螺钉孔，可直接适配常用的空心轴、实心轴输出端的减速电机，不需要额外做转接法兰加工。

　　链条自带的K2型附件是双孔弯板结构，两个安装孔的孔位同轴度、孔距公差控制在行业常规精度范围内，可直接在上面安装钢制工装板、橡胶防滑条、物料拨爪等附属构件，不需要对链板做二次钻孔焊接，避免破坏链板的热处理层导致受力断裂。整套输送链的链板采用40Mn材质冲压成型后做淬火处理，表面硬度满足长期往复运行的耐磨要求，滚子采用中空结构，在导轨上滚动时的摩擦阻力更小，配套的导轨可采用标准C型钢或者超高分子量聚乙烯导轨条，安装时链条的初始张紧量控制在节距的2%左右即可，过紧会加剧铰链与链轮齿的磨损，过松则会在启动、急停时出现链条拱起脱轨的问题。

　　从安装边界来看，单根链条的最小转弯半径不小于链轮分度圆直径的1.2倍，水平布置时两轴的中心距建议控制在30到50倍节距区间，最大不超过80倍节距，过长的输送段需要在中间加装托链板，避免链条下榻剐蹭机架。垂直或者倾斜布置时，需要在回程段加装压轨，防止链条反向弯折脱离链轮。K2附件的安装面与链板顶面的高度差固定，设计配套工装时不需要额外做高度补偿，附件上的安装孔为通孔，可采用M8的螺栓直接固定附属构件，螺栓头部需要做沉台处理，避免运行时剐蹭导轨或者机架侧板。

　　链轮的轮毂部分做了减重设计，在保证键槽受力强度的前提下减少了转动惯量，驱动端启动时的电机负载冲击更小，齿面的粗糙度控制在Ra1.6以下，啮合时的噪音更低，在10m/min的线速度下运行，1米距离处的噪音值可控制在70分贝以内，满足多数车间的噪音管控要求。链条的销轴与外链板采用过盈配合，内链板与套筒同样为过盈连接，只有套筒与滚子、销轴与套筒之间为间隙配合，保证铰链处可灵活转动，装配后每段链条的铰接阻力都经过检测，不会出现死节、卡滞问题，现场安装时可根据实际输送长度截取对应链节，采用配套的连接链节拼接即可，不需要专用的压装工具，现场维护更换的操作门槛更低。

　　在实际选型应用时，需要根据输送物料的单重、分布密度计算链条的总张力，2080双节距链的单排许用拉力可满足多数轻型输送场景的负载要求，如果是重载场景可采用多排并排布置的方式，对应的链轮也需要更换为多排齿形。输送线的驱动端建议布置在出料侧，也就是链条的紧边在下、松边在上的布置形式，可减少松边的下垂量，降低张紧装置的调节行程需求。张紧装置优先采用螺杆调节式的张紧座，调节行程不小于两个链节的长度，方便后期链条磨损伸长后做张紧调整，当链条总伸长量超过原长度的3%时，就需要更换新链条，避免啮合时跳齿导致的输送卡顿问题。
