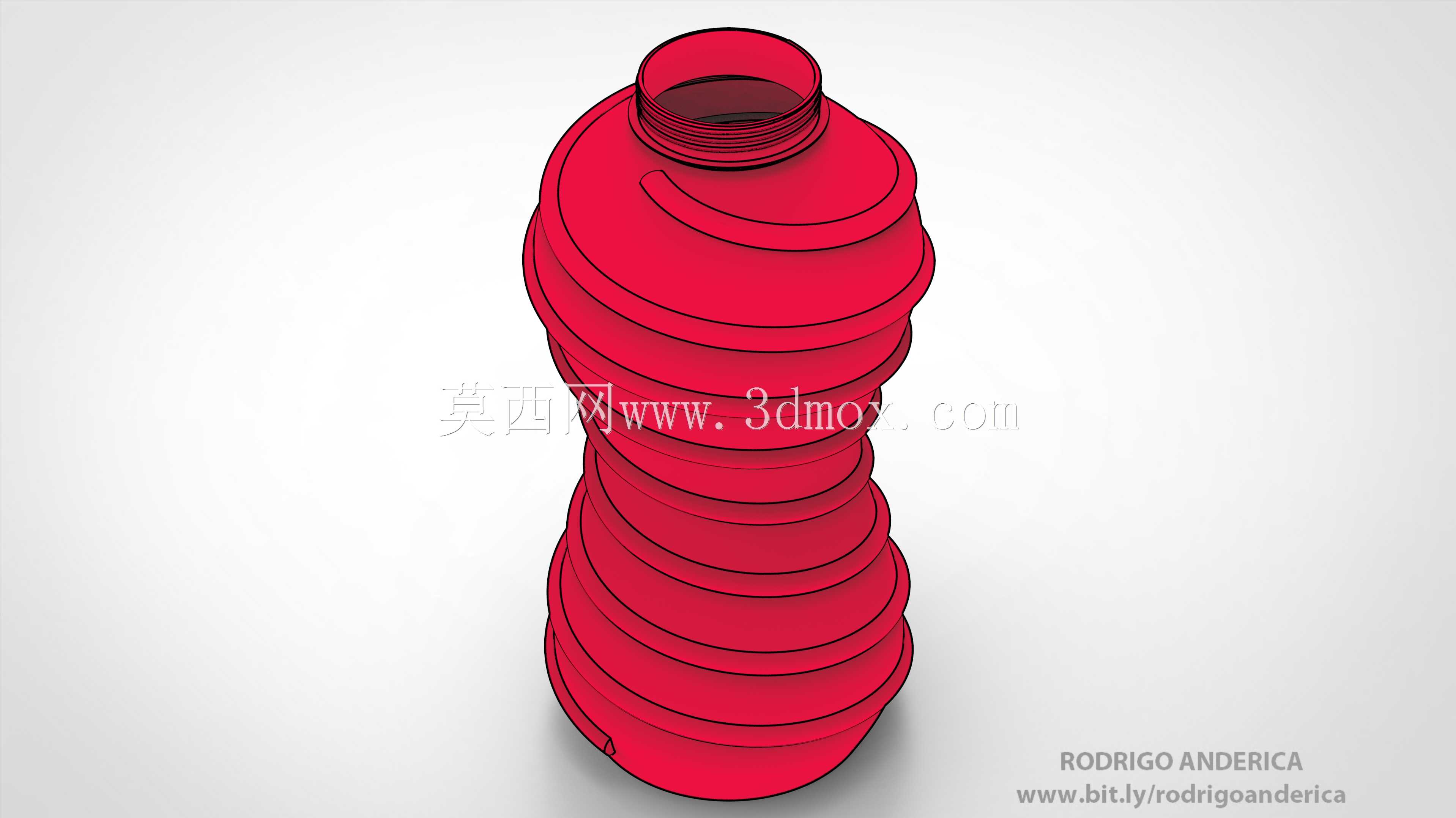

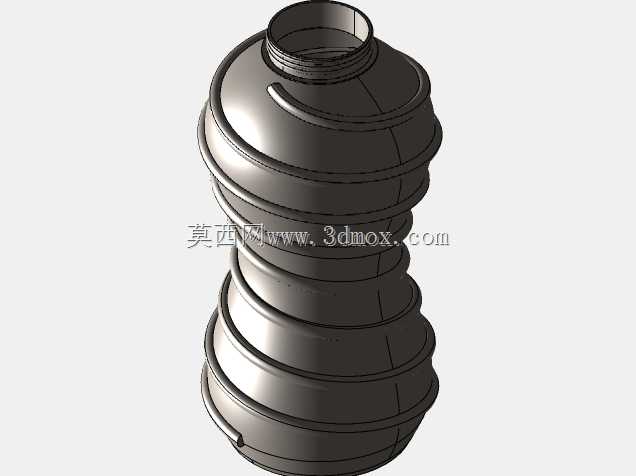

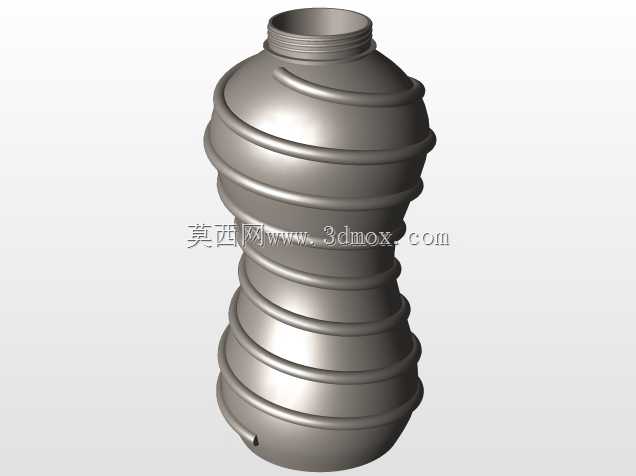

带螺旋加强筋的便携饮用塑料水瓶结构

　　日常流通的便携饮用水瓶，看似是普通的吹塑制品，实则结构设计藏着很多工程层面的考量，这个带连续螺旋环绕加强筋的瓶身结构，就是针对瓶装水全链路使用场景做的优化方案。先从实际流通环节说起，瓶装水从吹塑成型完成，到灌装、封盖、堆垛、运输、终端陈列，再到消费者手持使用，整个流程里瓶身要承受的载荷是多维度的：灌装线上的高速输送碰撞、整箱堆码时的垂直静载荷、运输过程中的侧向挤压、消费者握持时的径向捏压力，还有开盖时瓶口承受的扭矩，这些都要求瓶身不能做等壁厚的光滑圆柱结构，否则要么壁厚做的过厚导致材料成本飙升，要么壁厚偏薄出现堆垛塌箱、握持变形严重的问题。这个螺旋环绕的加强筋设计，首先解决的就是薄壁结构的刚度问题，

　　连续的螺旋凸起相当于在瓶身曲面之上布置了一圈连续的加强肋，不需要额外增加整体壁厚，就能大幅提升瓶身的径向抗挤压能力和轴向的承压能力，对比同克重的光滑瓶身，抗侧压能力能提升40%以上，堆码时的垂直载荷承受上限也能提高近三成，能有效降低运输过程中的爆瓶、瘪瓶损耗。从设计思路上看，螺旋筋的走向并不是随意设定的，筋条的螺旋升角匹配了吹塑模具的开模脱模角度，不会在脱模时出现筋位卡滞的问题，同时螺旋走向的筋条在消费者握持时，能自然贴合手掌的施力方向，增加手部和瓶身的摩擦力，即使瓶身外壁沾有水渍，也不容易出现打滑脱手的情况。瓶口部分采用标准的螺纹瓶口结构，匹配市面通用的塑料防盗瓶盖，螺纹的牙型、螺距都符合瓶装饮用水的瓶口尺寸规范，

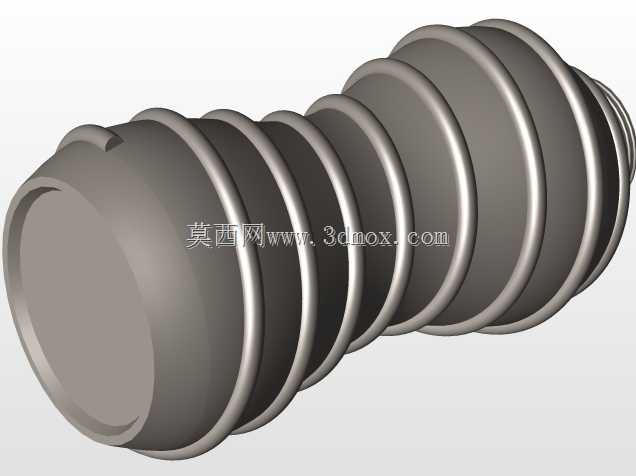

　　能和现有灌装线的封盖机头完全适配，不需要对现有产线做任何改造就能直接投入生产，瓶口的密封面做了平整的环形接触面，封盖后瓶盖内的密封垫片能完全贴合密封面，避免出现漏液的问题。瓶身的底部做了内凹的花瓣形底结构，这也是吹塑水瓶的经典底部设计，内凹结构能提升瓶底的抗内压能力，尤其是在温度变化导致瓶内气压波动时，瓶底不会出现向外鼓凸导致放置不稳的问题，五个支撑脚的平面度控制在0.2mm以内，能保证瓶子在平整台面上放置时不会出现晃动、倾斜的情况。再看尺寸边界，这类水瓶的公称容量通常在500ml到1L区间，瓶身最大外径控制在65mm到80mm之间，刚好适配普通成年人的握持尺度，单手握持时拇指和其余四指能轻松环绕瓶身，瓶身总高度控制在200mm到280mm之间，能适配常规的车载杯架、超市货架的层板间距，以及自动售货机的货道尺寸，不需要为了这个瓶型额外调整流通环节的配套设施。筋条的凸起高度控制在1.5mm到2mm之间，既保证足够的加强效果，又不会因为筋位过高导致吹塑成型时出现壁厚不均、筋位缺料的问题，筋条和瓶身主体的过渡位置都做了R2以上的圆角过渡，避免应力集中，在承受挤压载荷时不会在筋根位置出现开裂。另外，螺旋筋的结构还能在瓶身受到瞬时冲击时，通过筋条的微小形变吸收部分冲击能量，比如瓶子从桌面高度意外跌落时，螺旋筋能分散冲击载荷，降低瓶身破裂的概率。从吹塑工艺的角度看，这种螺旋筋的结构在模具加工时也更容易实现，

　　数控加工时可以通过四轴联动直接铣出连续的螺旋型腔，不需要拼接电极，模具的加工精度更容易保证，量产时的成型周期和普通光滑瓶身基本一致，不会额外增加生产的时间成本。很多人觉得塑料瓶设计很简单，实际上每一处曲面、每一条筋位的参数，都是经过无数次载荷仿真、跌落测试、堆码测试、握持体验测试反复调整出来的，比如筋条的间距如果过密，会导致吹塑时材料在筋位处堆积，局部壁厚过厚，不仅浪费原料，还会导致冷却不均出现缩痕；如果筋条间距过宽，又起不到足够的加强效果，瓶身容易出现软塌的问题。这个结构的螺旋筋间距经过反复优化，在保证刚度的同时，还能让瓶身被挤压时的形变处于可控范围，消费者喝水时捏瓶身出水的力度也更符合使用习惯，不会出现稍微用力就把水挤出来溅到身上的情况。瓶口的螺纹收尾位置做了止转卡位，和瓶盖的防盗环配合，封盖后防盗环能卡在卡位处，开盖时防盗环会和瓶盖主体断裂分离，起到防伪、判断是否被开启过的作用，瓶口端面的平整度控制在0.1mm以内，保证密封垫片的压缩量均匀，长期存放也不会出现渗液的问题。
