三排重载滚子链传动组件结构设计

　　在连续化物料输送、重载动力传递的工业场景中，链传动凭借其不打滑、传动比恒定、可适应高温多尘恶劣工况的特性，一直是输送线、动力输出单元的核心传动部件，这款三排结构的滚子链组件，正是针对单排链承载能力不足、双排链在大冲击载荷下易出现链板疲劳断裂的工况开发的强化传动结构。从实际应用场景来看，这类三排滚子链常被用在矿山输送线的重载驱动端、冶金设备的热料输送单元、重型装配线的工件推移机构中，相比单排与双排结构，三排并列的链板布局能在不改变链条节距、不增大链轮分度圆直径的前提下，将整体承载能力提升2.2倍以上，同时保留标准滚子链的互换性，不需要对现有设备的链轮安装位、张紧机构做大规模改造，就能完成设备承载能力的升级。

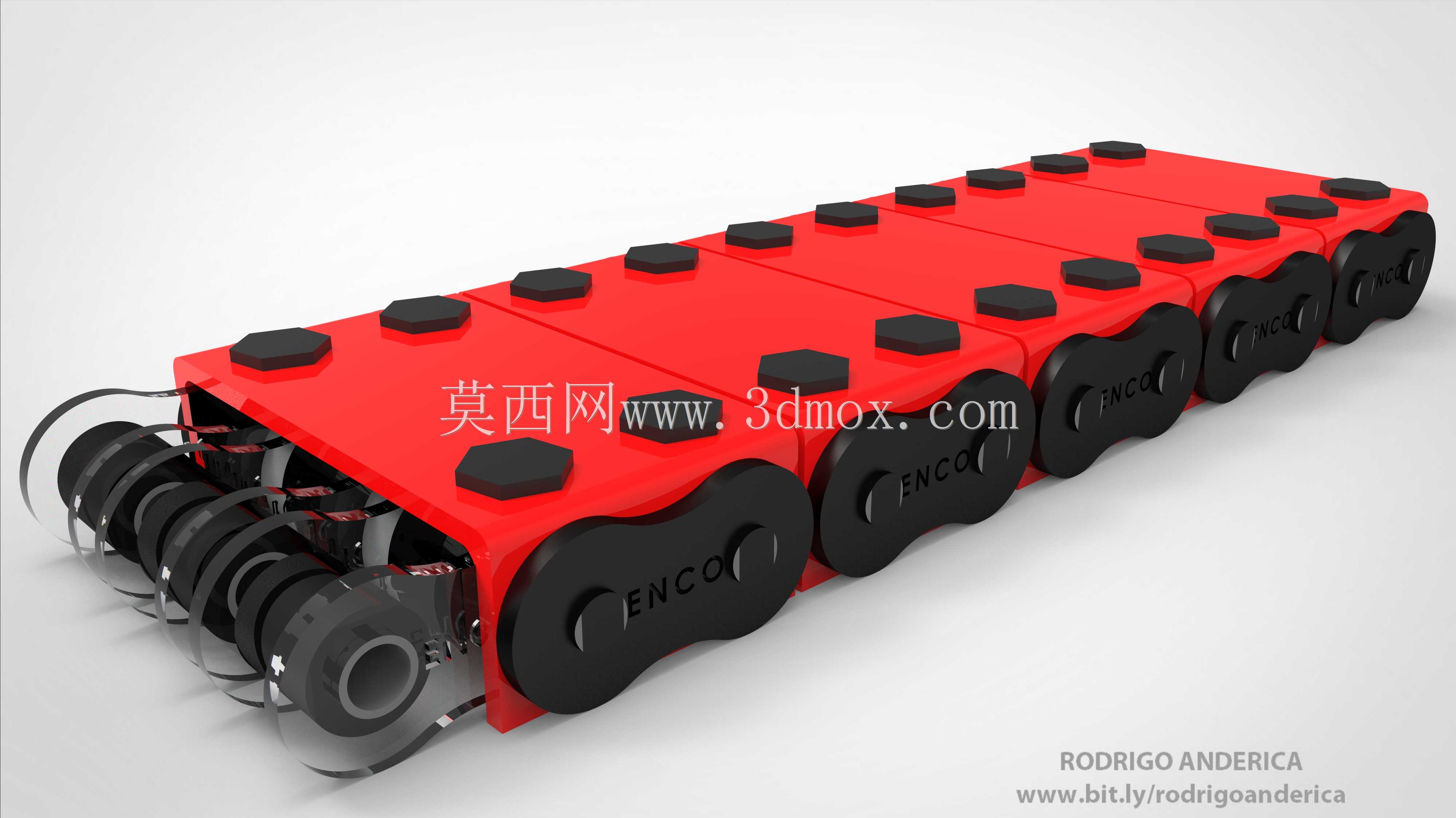

　　从功能特性上看，这款滚子链采用外链板与内链板交替铰接的结构，每一节的外链板跨接三组并列的内链节，销轴与外链板采用过盈压装配合，内链节的套筒与销轴之间保留合理的间隙配合，保证链条绕入链轮时能灵活弯折，不会出现卡滞。滚子采用空心结构套装在套筒外侧，与链轮轮齿啮合时，滚子与轮齿之间为滚动摩擦，能大幅降低啮合过程中的磨损，延长链条与链轮的整体使用寿命。链板采用平直的腰型轮廓，没有多余的减重缺口，避免应力集中在缺口位置，在承受瞬时冲击载荷时，应力能沿着链板轮廓均匀分散，不会在局部出现应力超限导致的断裂。每一组链节的外链板外侧都做了平面标识区，方便安装时对齐链条的铰接方向，也能在后期维护时快速检查链节的磨损情况，不需要拆解链条就能判断销轴的窜动量。

　　设计思路上，这款三排滚子链没有盲目增大单节链板的厚度来提升强度，而是采用三排并列的载荷分配结构，单排链板的厚度与同节距标准滚子链保持一致，这样的设计能让每一排链板承受的载荷更均匀，不会因为单块链板刚度过大，导致载荷集中在某一排链节上，加速局部磨损。链条的铰接间隙经过严格控制，既保证链条在多尘环境下不会因为杂质进入铰接间隙出现卡滞，又能避免间隙过大导致传动过程中出现冲击、动载荷增大的问题。外链板与内链板的边缘都做了小圆弧倒角处理，一方面能消除冲压加工产生的毛刺，避免安装维护时划伤操作人员，另一方面能减少链板与导轨、护罩之间的剐蹭，降低运行过程中的噪音。链条的端部连接链节采用与链节等强度的设计，连接销轴的端部采用锁片固定，相比开口销固定的结构，锁片能承受更大的轴向窜动力，在高速重载运行时不会出现销轴脱出的故障。

　　从安装边界来看，这款三排滚子链的宽度方向尺寸为同节距单排链的2.8倍，安装时需要保证链轮的三排轮齿共面，链轮的轴向窜动量不能超过0.5mm，否则会出现某一排链节偏磨、载荷集中的问题。链条安装时的初始张紧度要控制在合理范围，对于水平布置的传动场景，松边的下垂量保持在中心距的2%左右即可，垂直布置的场景下垂量要适当减小，避免链条与链轮脱啮。链条的铰接点需要定期补充润滑脂，润滑脂要能渗入套筒与销轴的配合间隙、滚子与套筒的配合间隙，才能有效降低磨损，在高温工况下使用时，要选用耐高温的润滑脂，避免润滑脂在高温下流失，导致铰接点干磨。在与输送设备配套使用时，链条的上侧可以直接安装输送刮板、工件承载座，不需要额外加装连接附件，外链板上预留的平面可以直接通过螺栓固定承载件，安装位置的孔位与标准附件链的孔位保持一致，能兼容现有标准链条的各类安装附件。

　　在实际选型匹配时，需要根据传递的功率、运行速度、工况冲击系数核算链条的安全系数，这款三排结构的滚子链安全系数能达到8以上，能满足每日16小时连续运行的重载工况需求，在有腐蚀性介质的场景中使用时，可以对链板、销轴、滚子做发黑或者镀锌处理，提升零部件的耐腐蚀能力，延长在潮湿、有腐蚀介质环境下的使用寿命。链条运行过程中，要定期检查链节的伸长量，当链条总伸长量超过原长度的3%时，就需要更换整根链条，避免因为链节距增大，与链轮轮齿啮合时出现爬齿、跳齿的故障，影响设备的稳定运行。
