ANSI80标准滚子链及配套附件结构模型

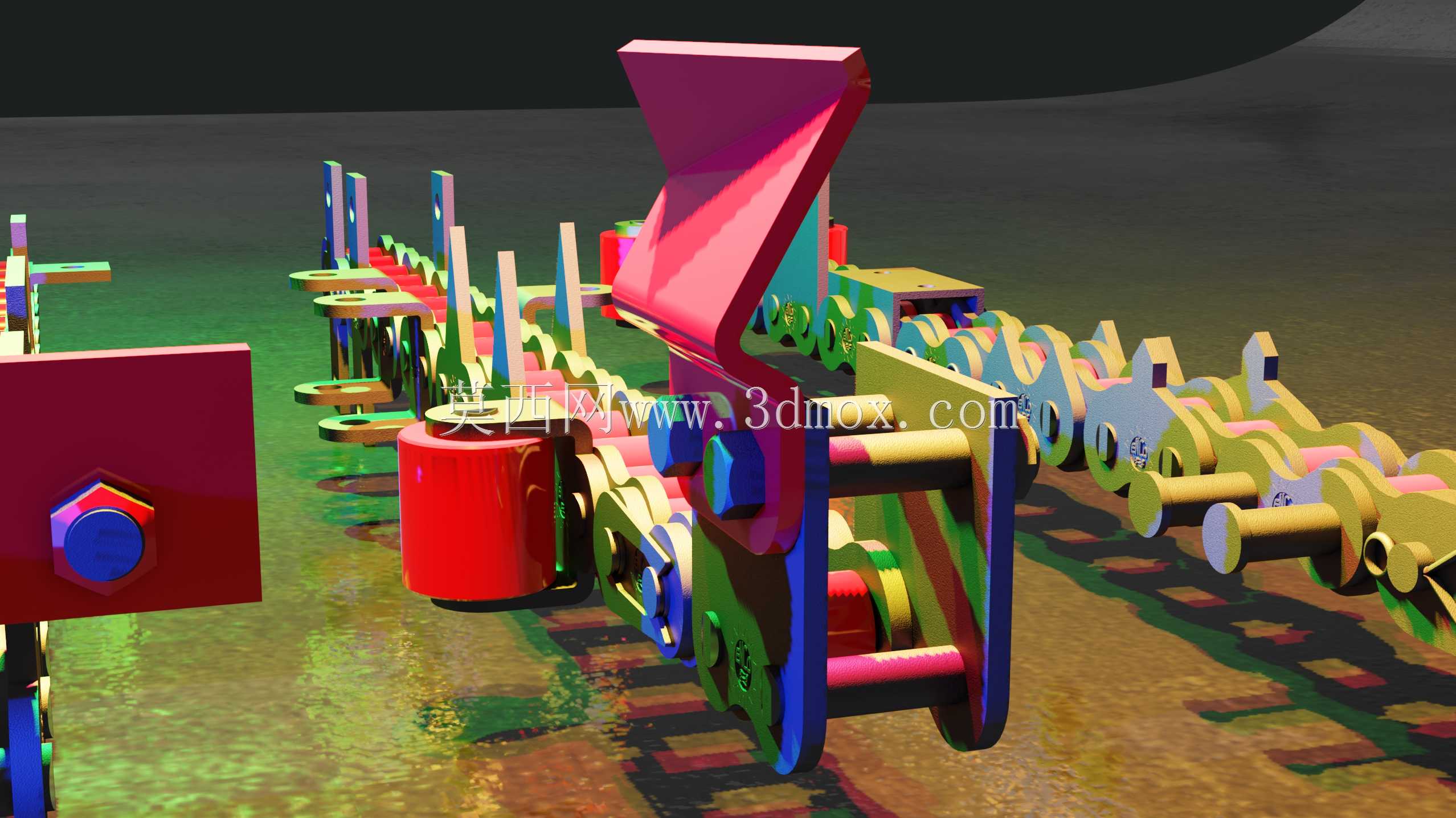

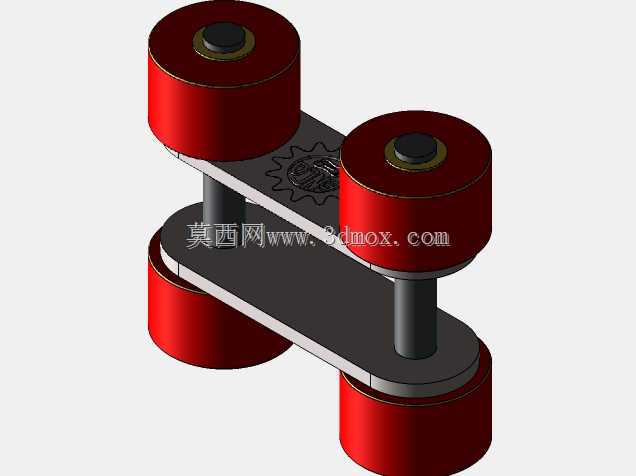

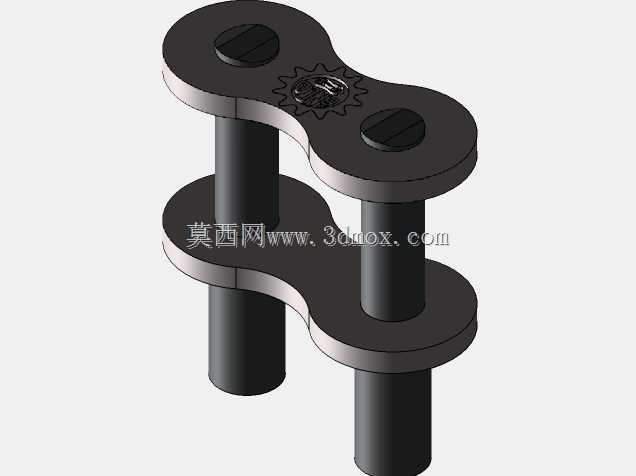

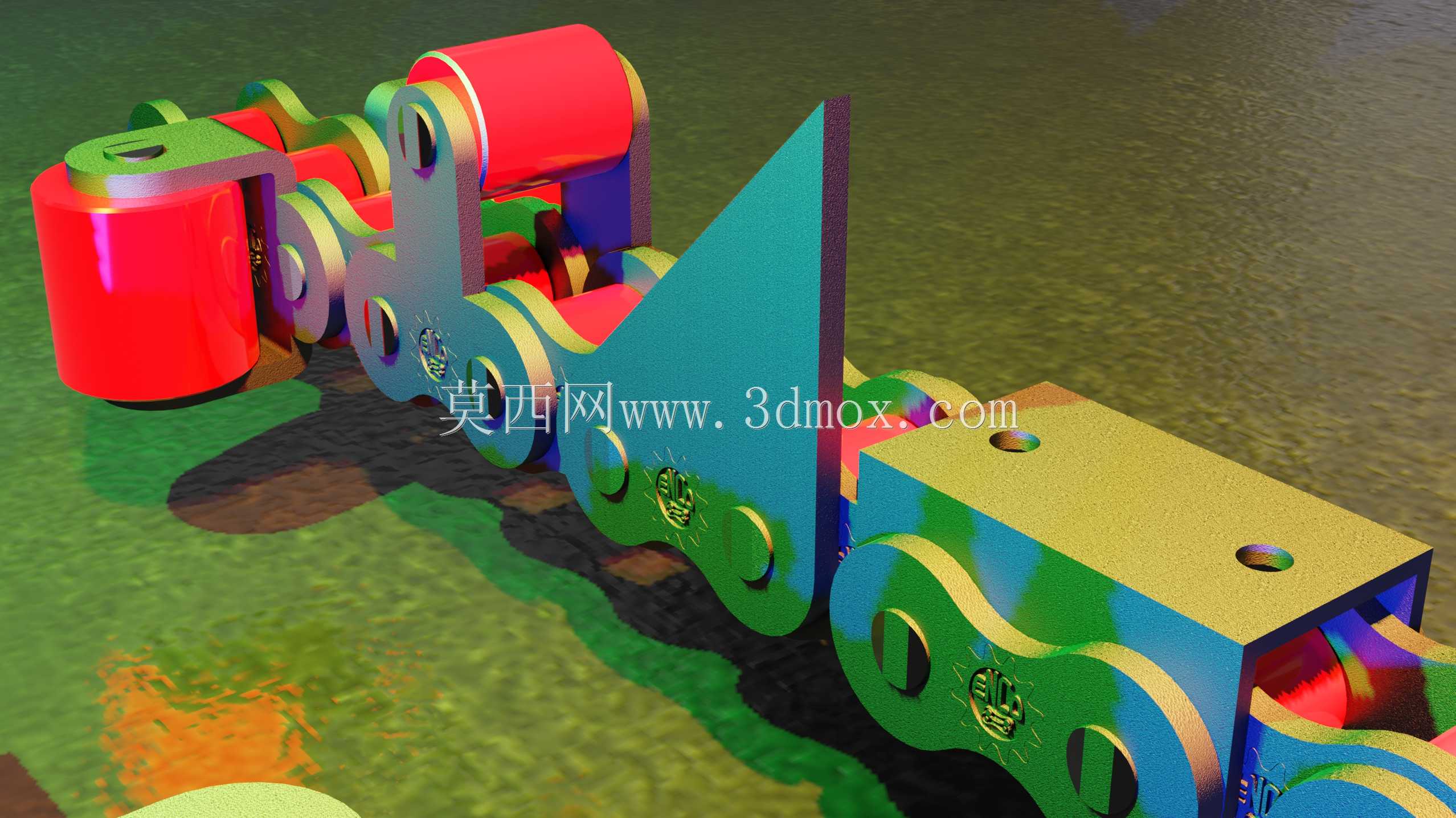

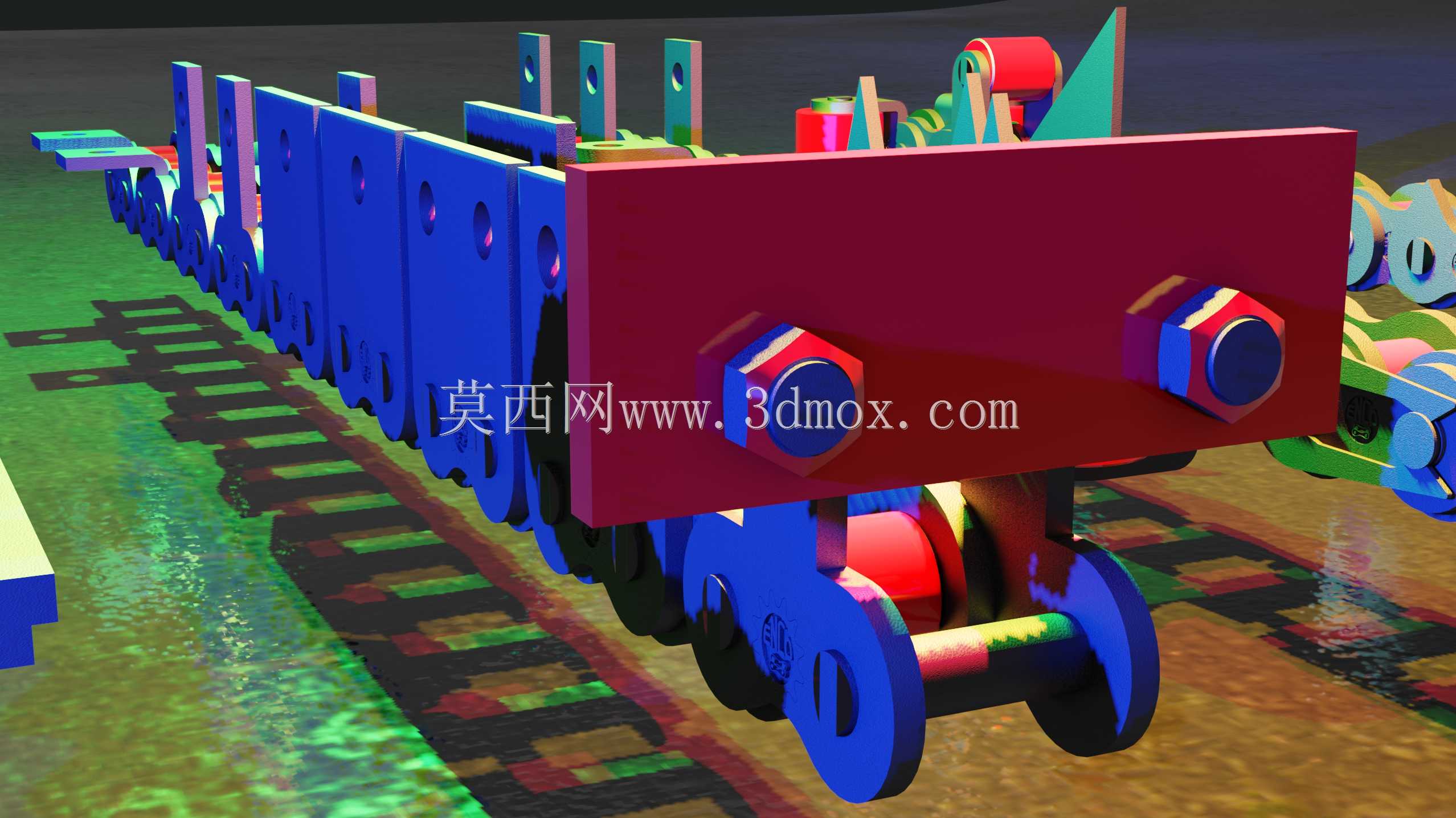

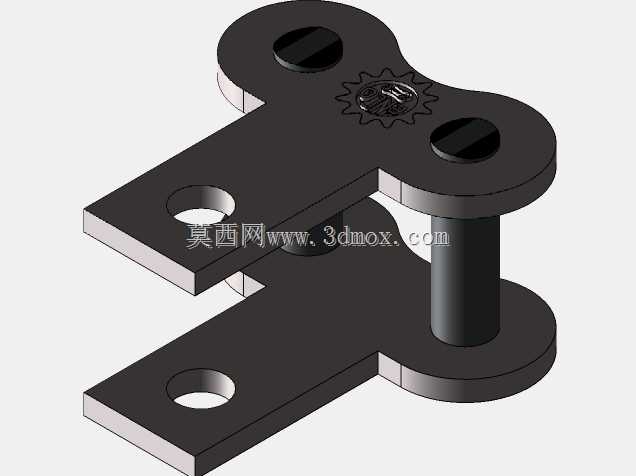

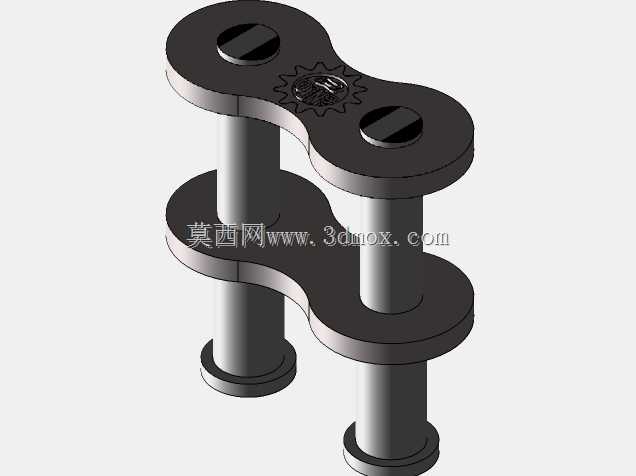

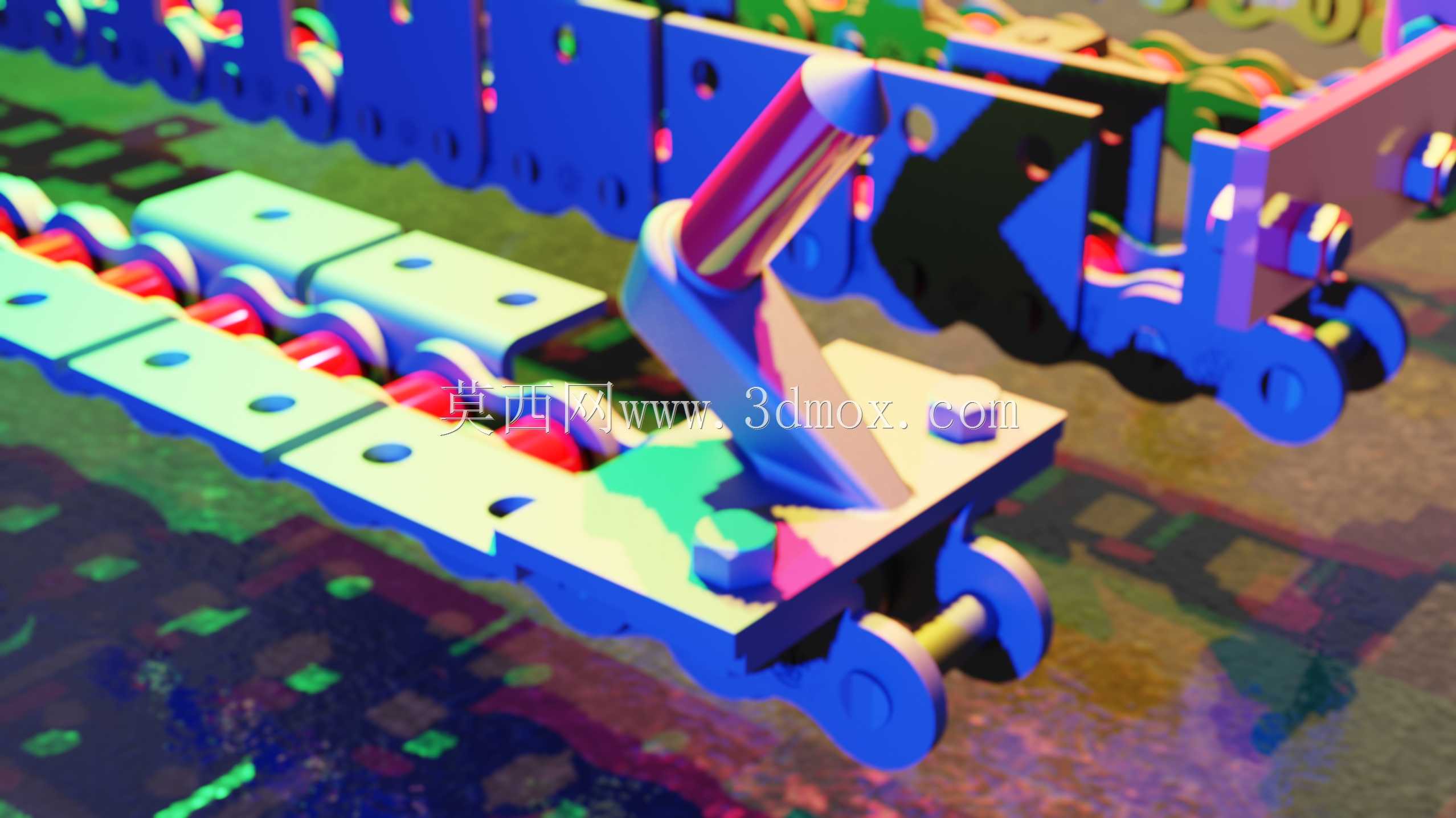

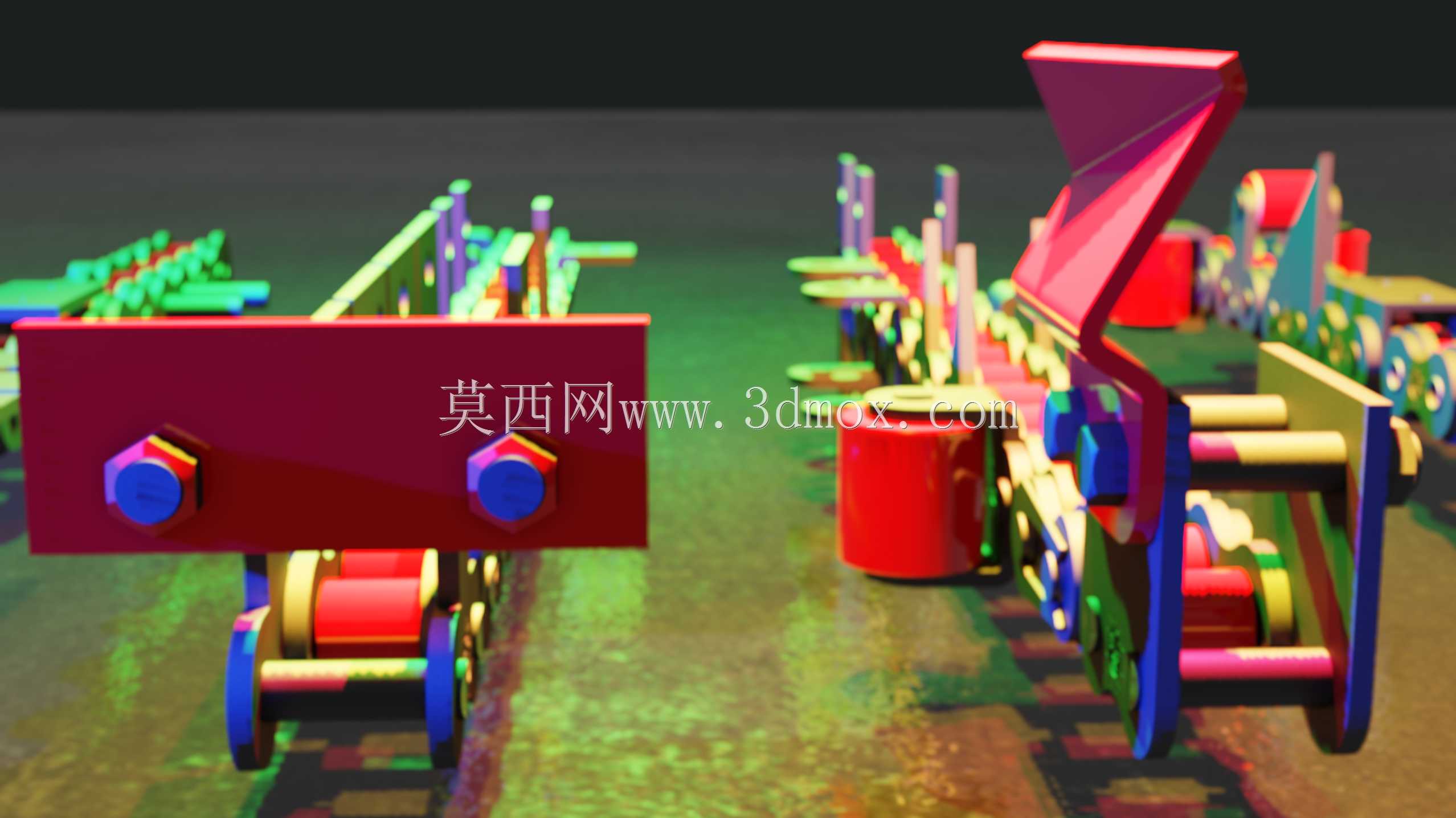

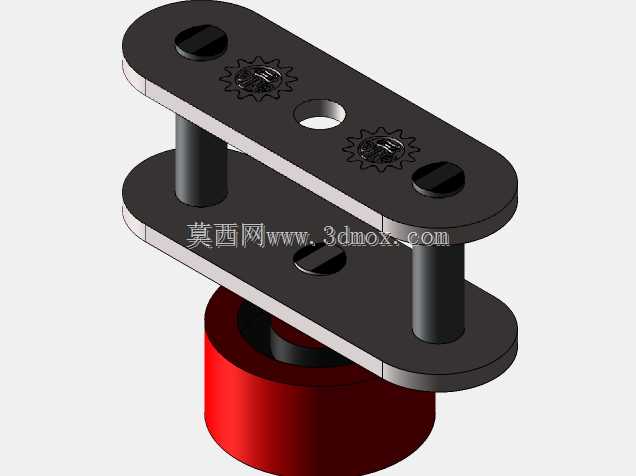

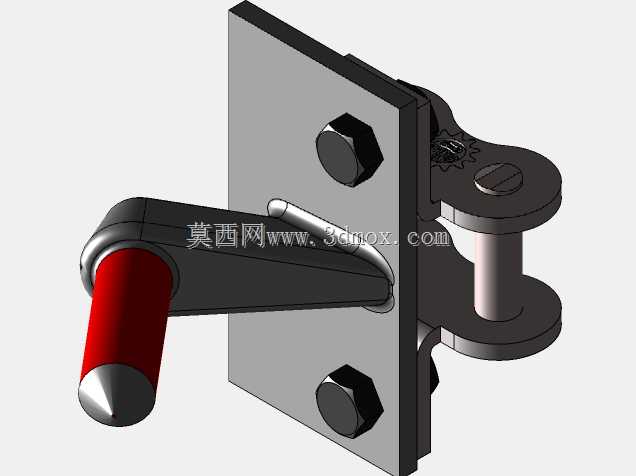

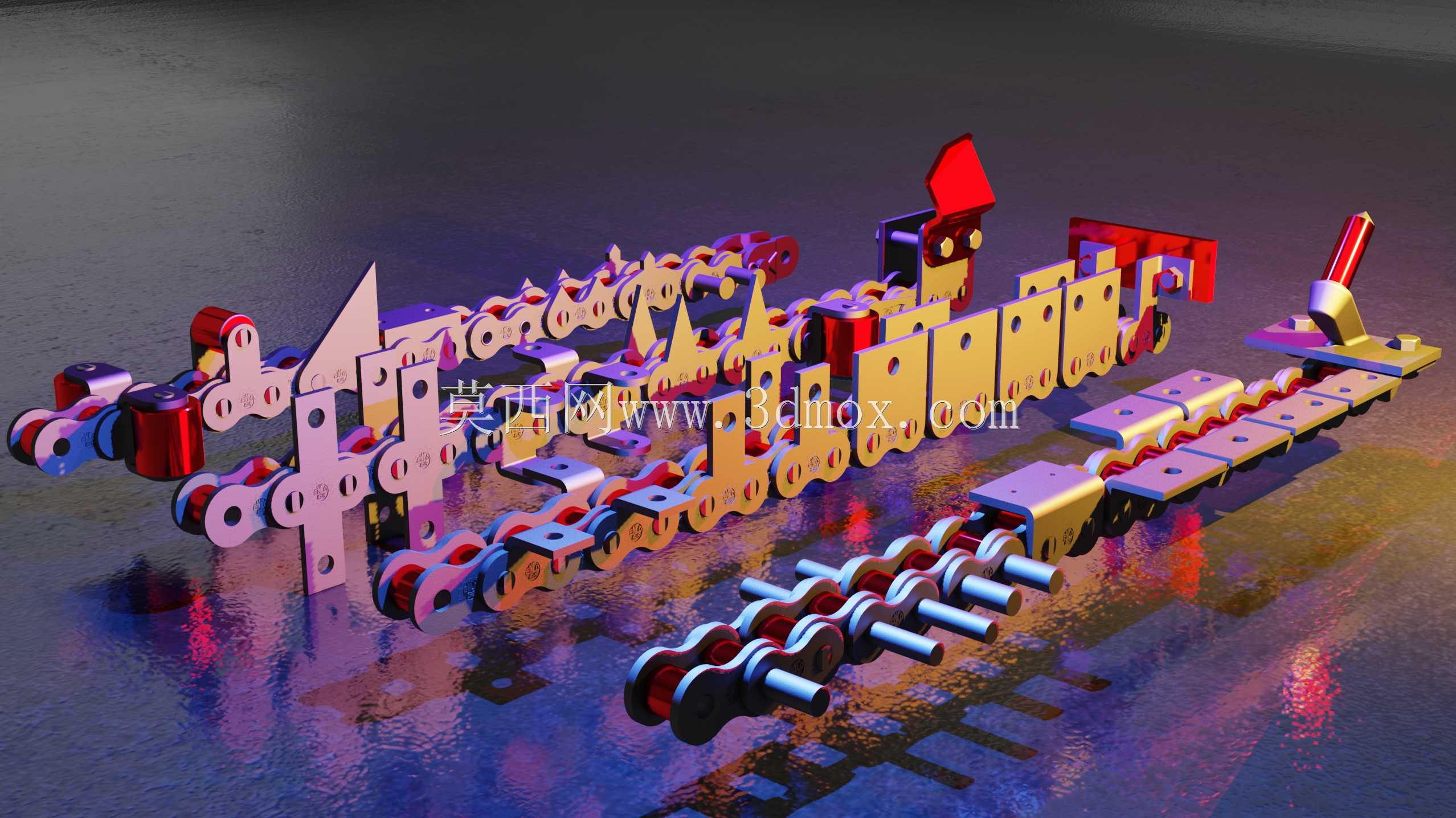

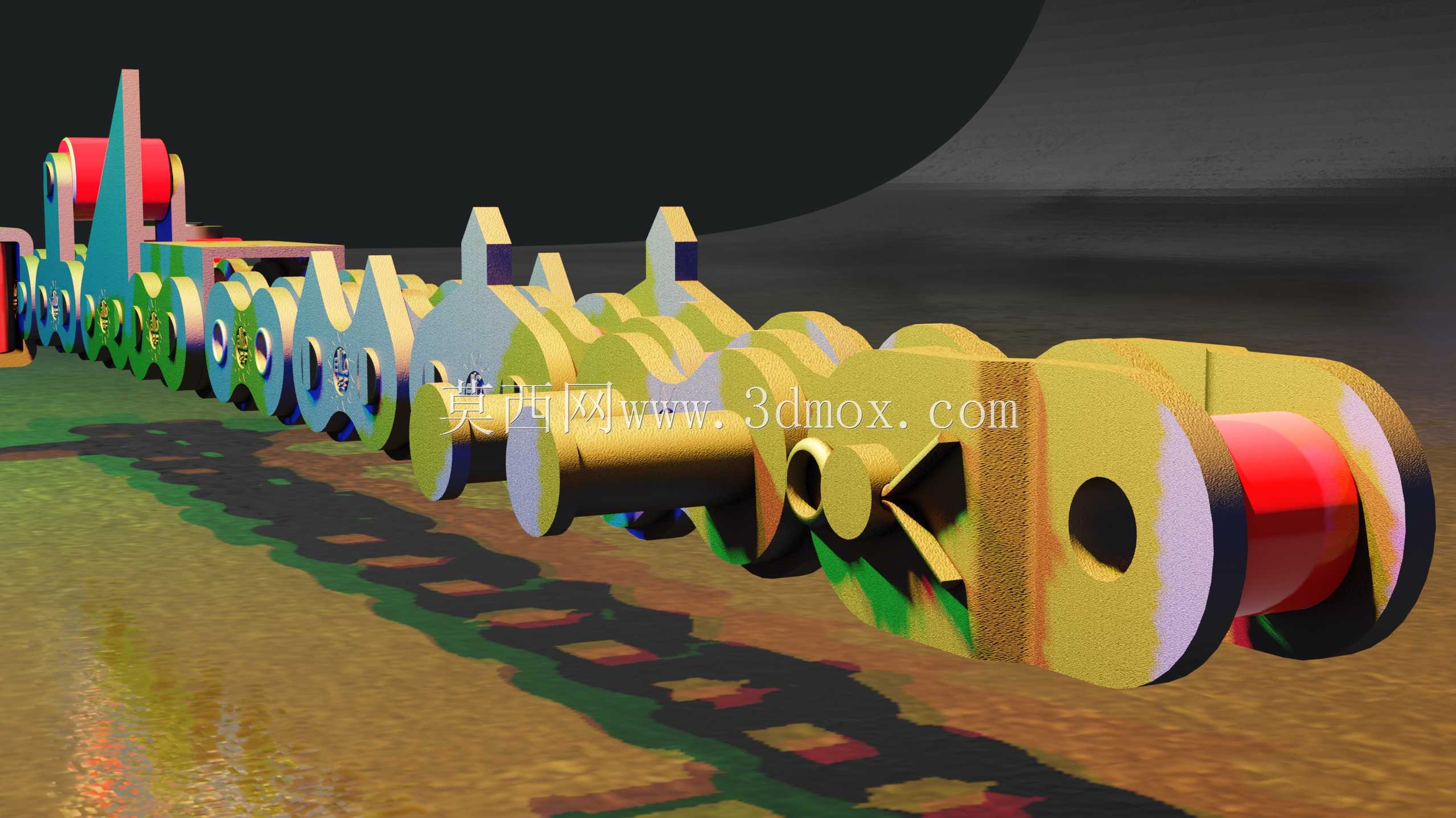

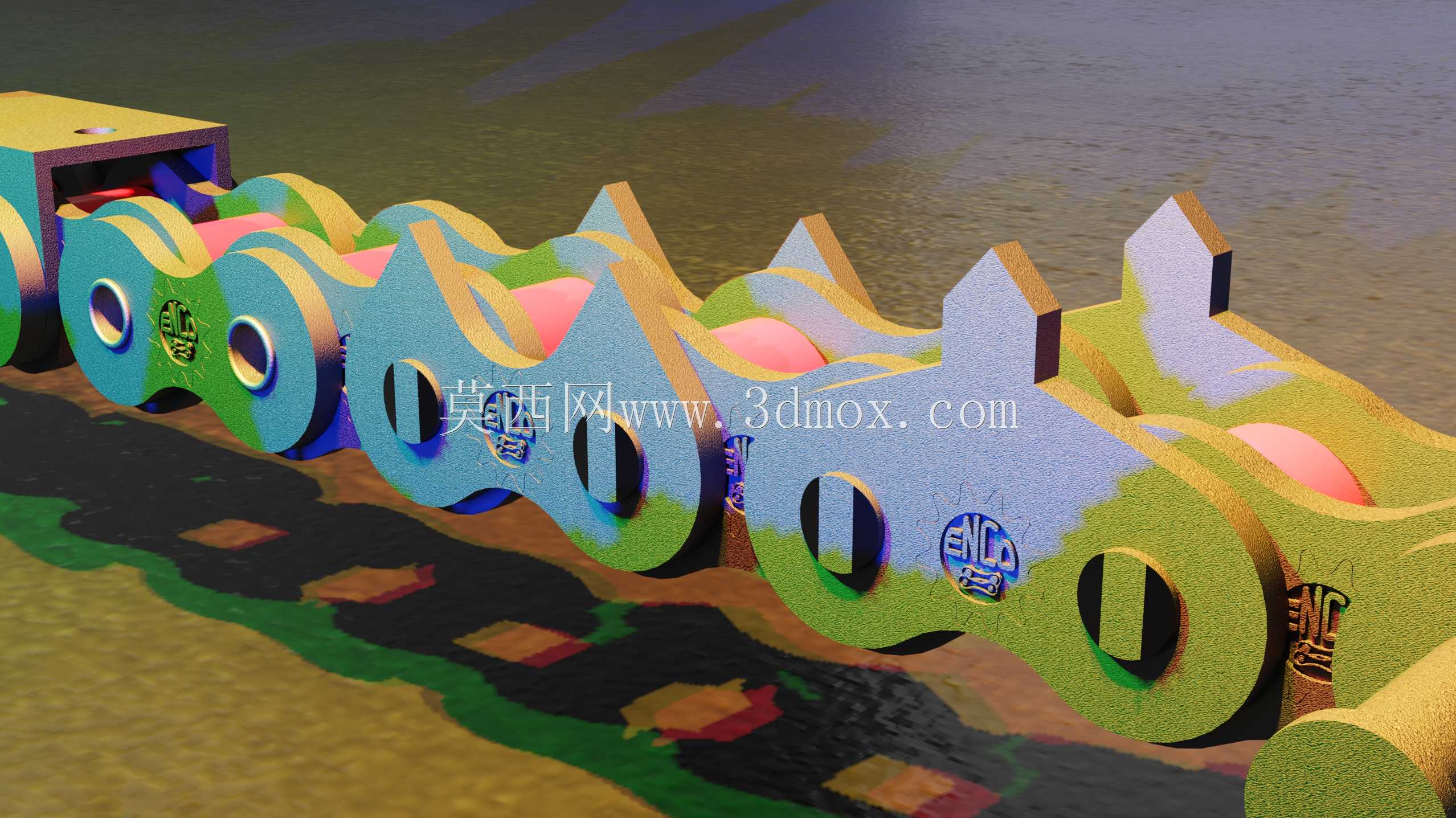

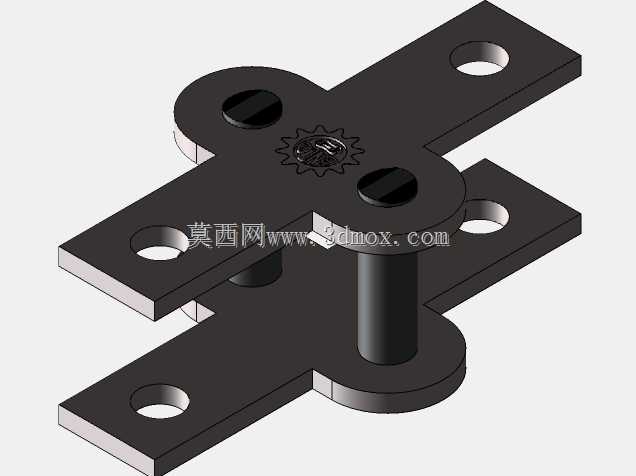

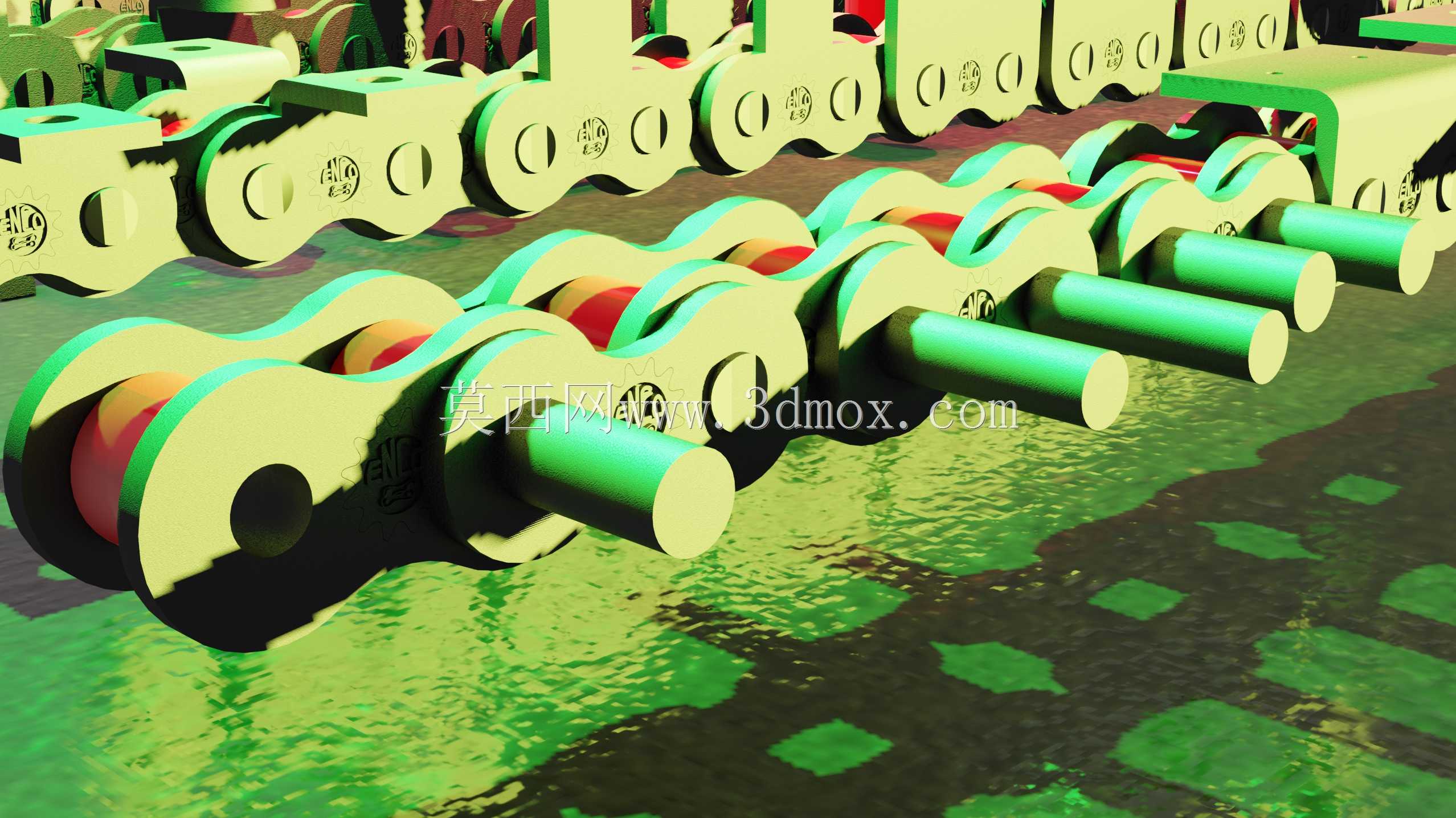

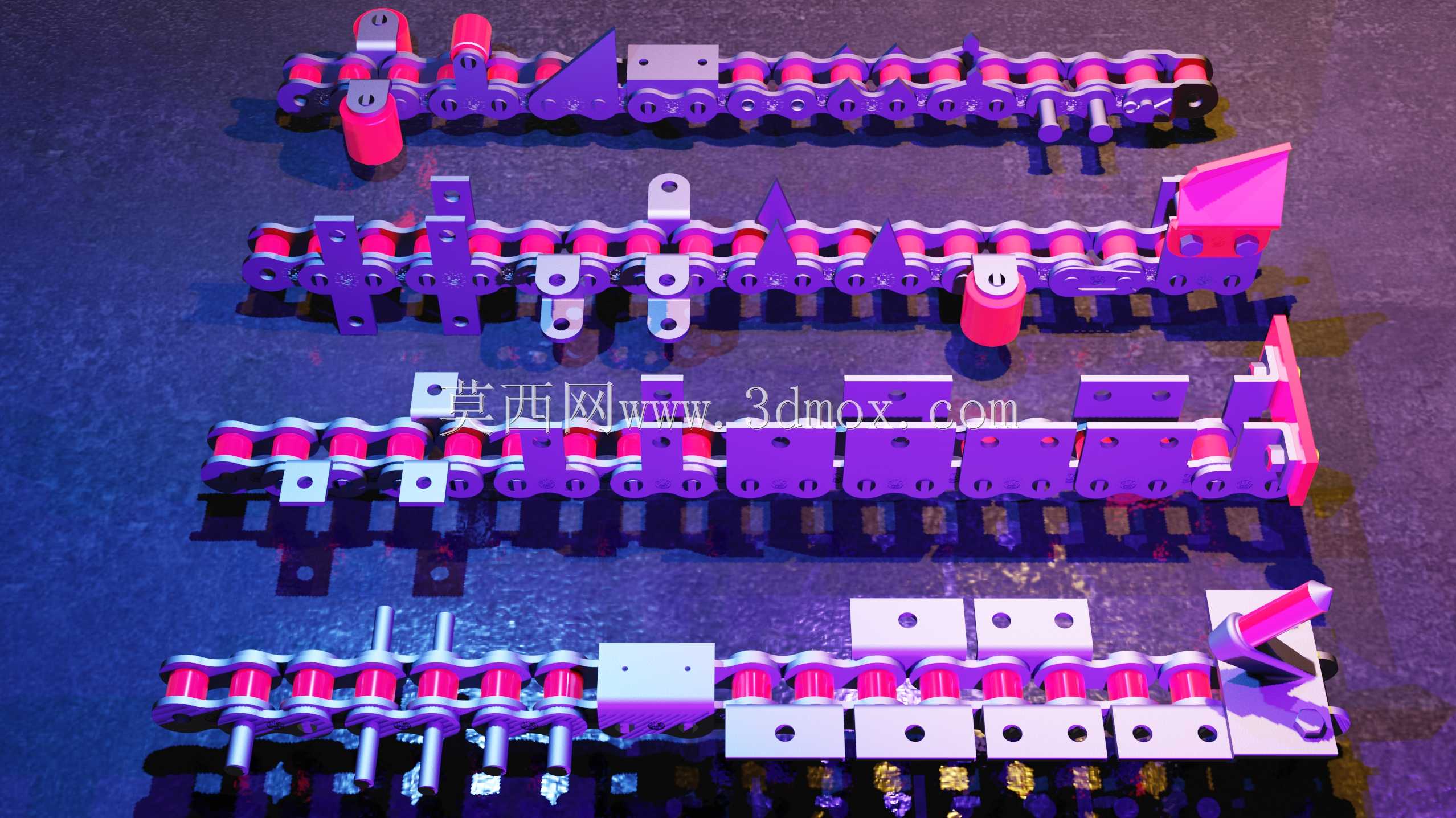

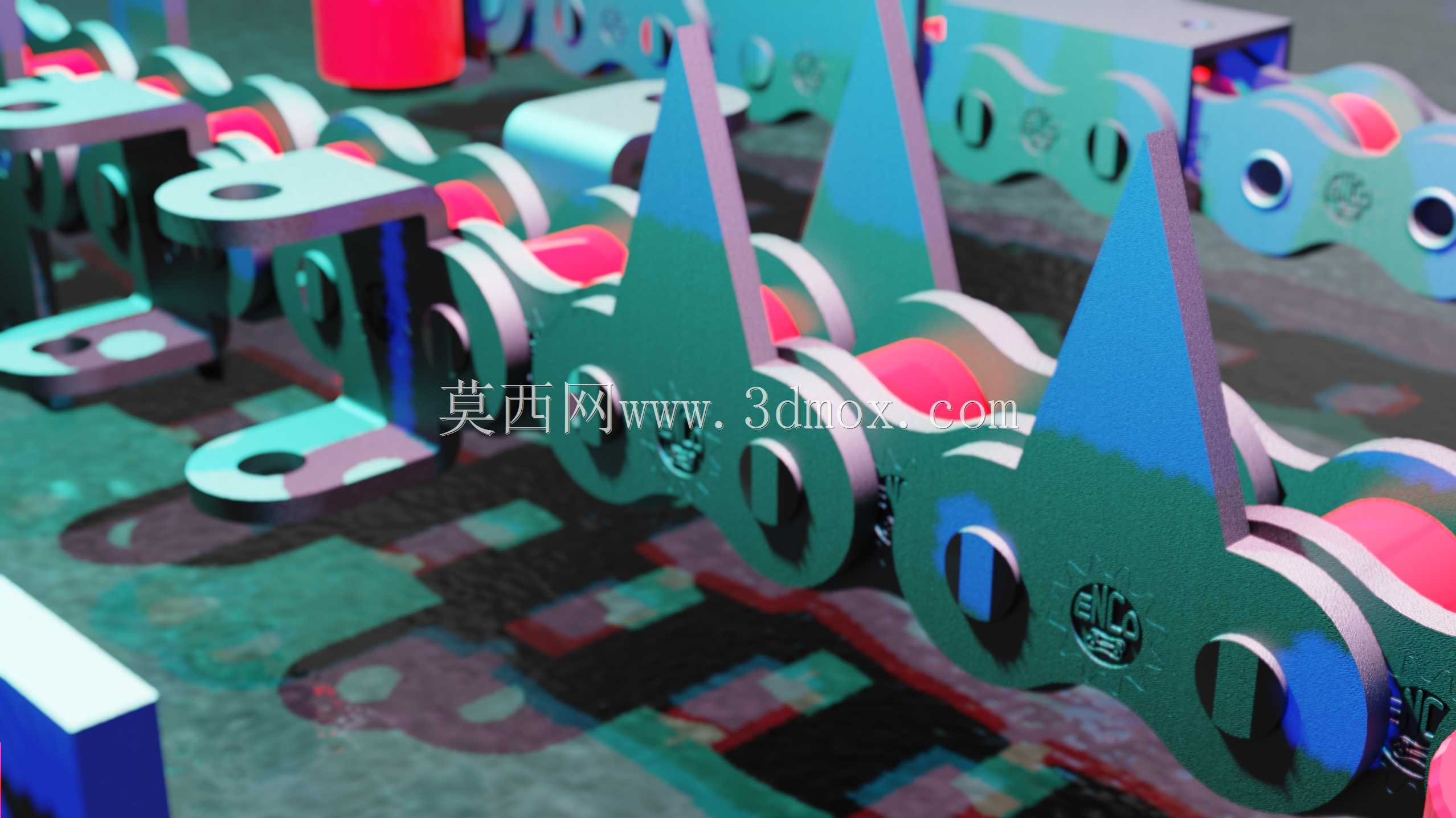

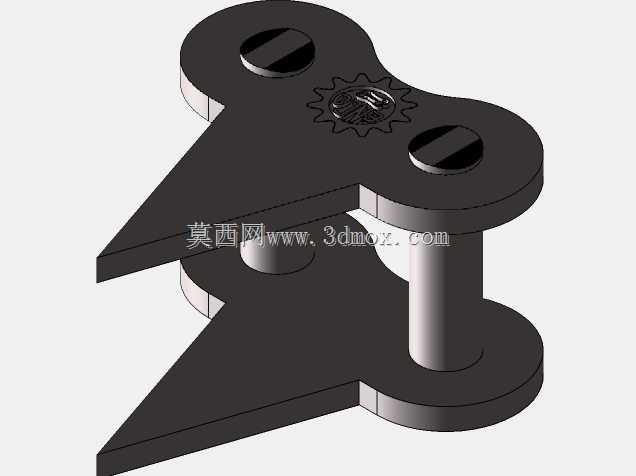

　　这套滚子链及配套附件结构，对应ANSI80号链条规格，是工业传动与物料输送场景里应用极广的基础部件，日常在自动化生产线、重型物料输送线、包装设备、农机传动系统里都能见到同规格产品的实际应用。不同于仅做外观展示的简化模型，这套结构完整还原了内链节、外链节、销轴、套筒、滚子的配合关系，同时附带了多种常用安装附件，包括弯板附板、直板附板、加长销轴附件，能够覆盖不同工况下的载具安装、物料推块固定、侧向导向件加装等实际需求。

　　从实际使用场景来看，80号滚子链单节公称节距为25.4mm，属于中重载传动输送两用链条，常规单排额定工作拉力能满足多数中载输送线的负载要求，配套的附板结构可以直接在链节上固定工装治具、物料托架或者推块，不需要额外对链板做钻孔焊接改装，避免了现场改制破坏链条原有热处理性能、降低链节疲劳强度的问题。做结构设计的时候，这套模型可以直接调用到输送线整体装配里，不用从零开始绘制每一个链节的细节，能大幅缩短方案设计阶段的建模周期，同时可以直接在装配环境里校验链条与链轮的啮合间隙、附板与线体导轨的干涉情况、附件安装后的运动轨迹边界，避免后期加工装配时出现运动卡滞、部件碰撞的问题。

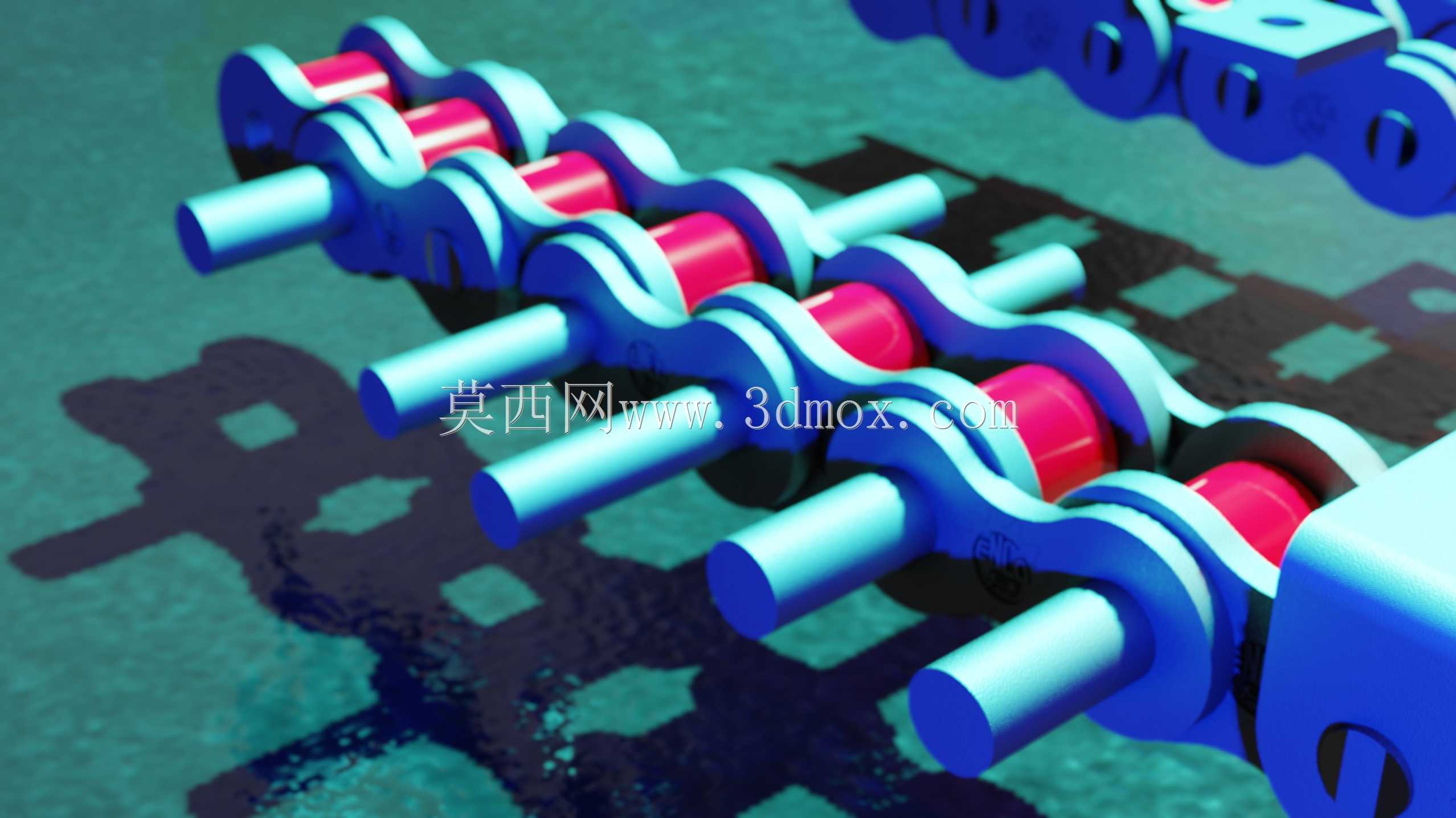

　　设计层面上，这套结构严格遵循ANSI链条标准的尺寸公差要求，内链节内宽、滚子外径、销轴直径、链板厚度都匹配标准80号链条的参数，配套的附件安装孔位也符合通用附板链条的安装规范，不管是做新设备的设计选型参考，还是做现有设备的备件替换测绘，都能直接对应实物尺寸。在做输送线布局的时候，需要特别注意链条安装的边界尺寸：带高附板的链节在回转经过链轮位置时，附板顶端的运动轨迹会比普通链节高出一个附板高度，设计线体护板、侧边安装支架的时候必须预留足够的安全间隙，避免附板在转弯位置和固定部件发生剐蹭；加长销轴类的附件在双排链布置场景下，要注意相邻两排链条的销轴突出长度不会在回转段发生干涉，尤其是多排链并行输送的工况，链间距的设置要结合附件突出尺寸做综合校核。

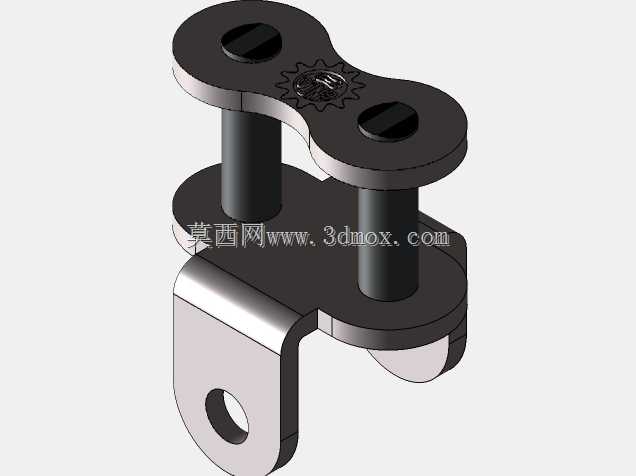

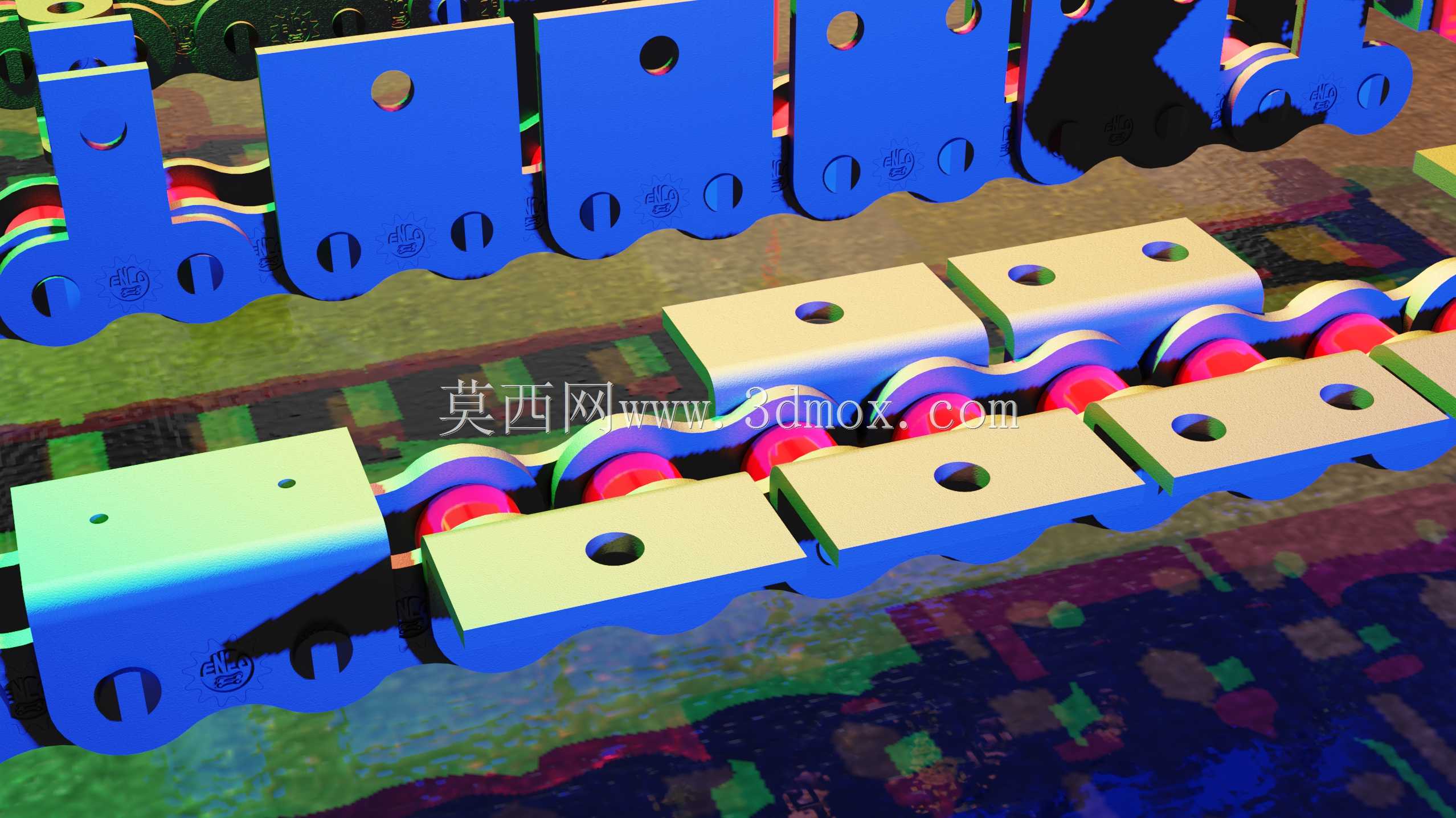

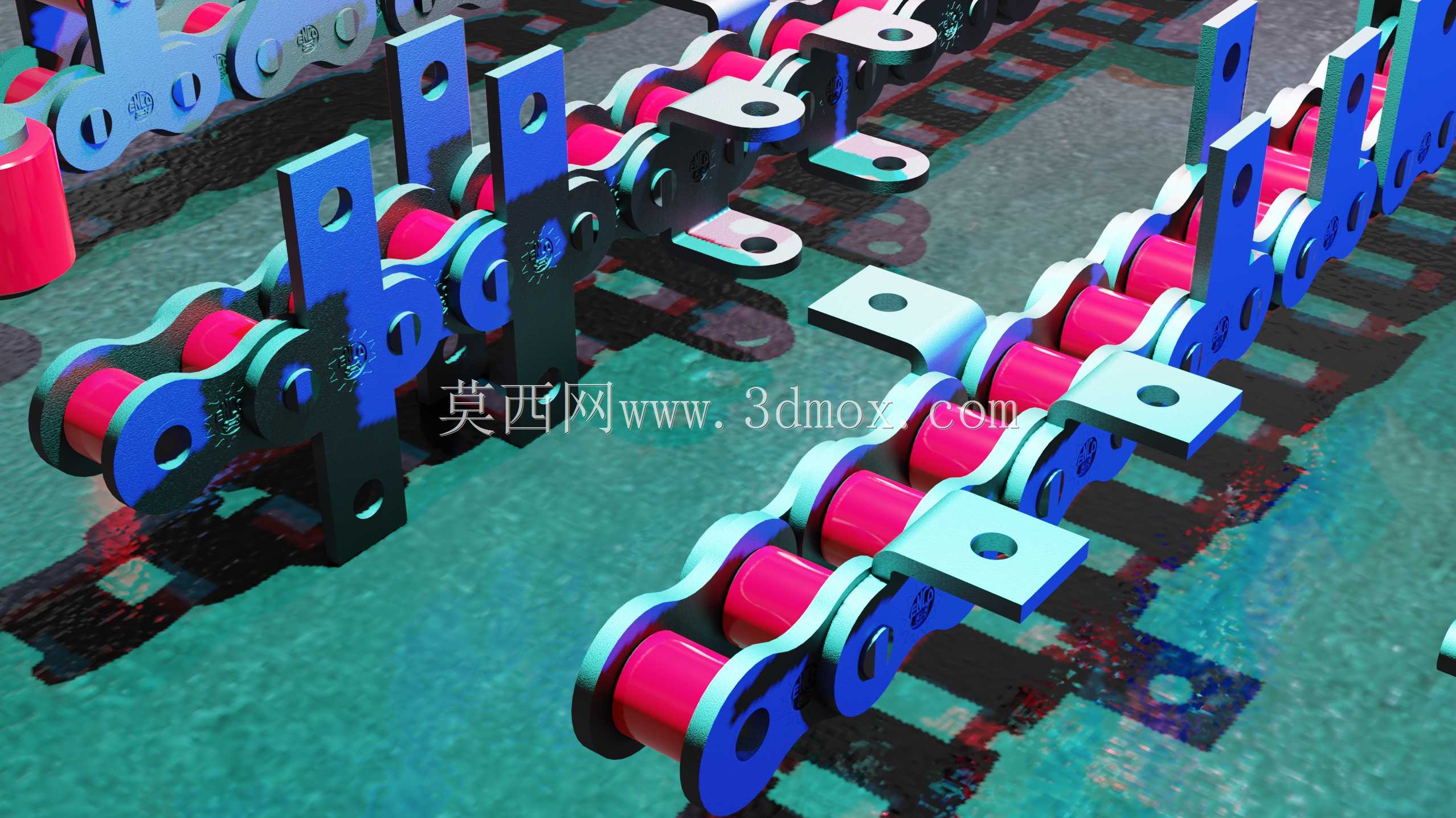

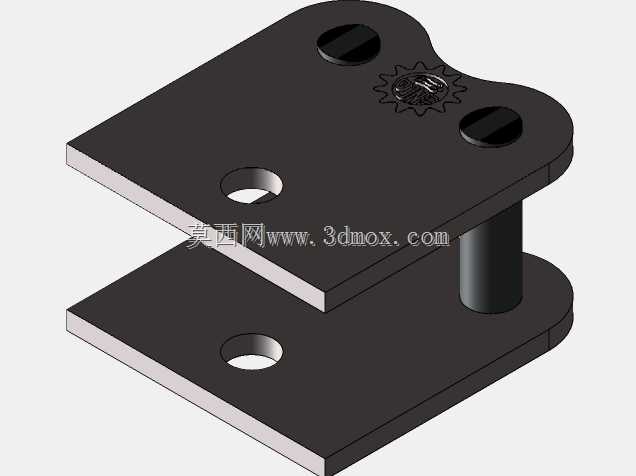

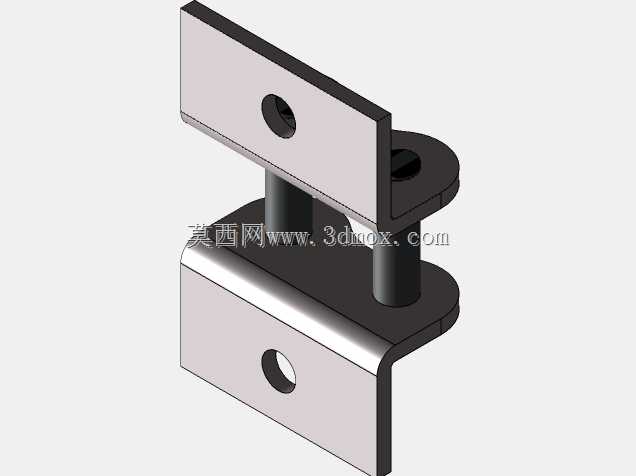

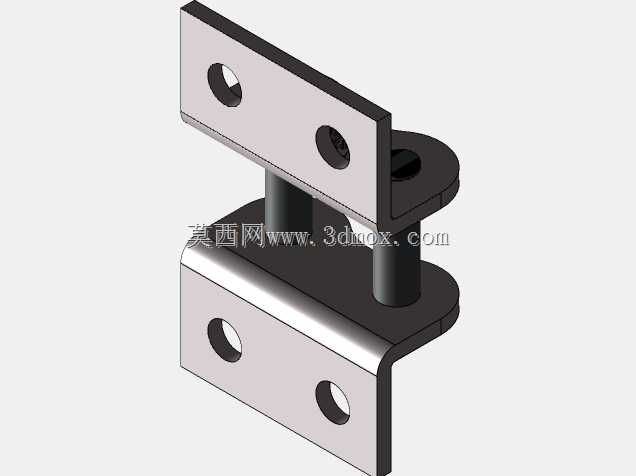

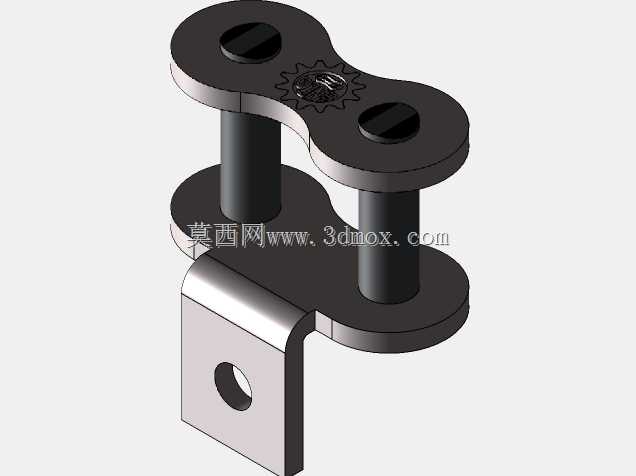

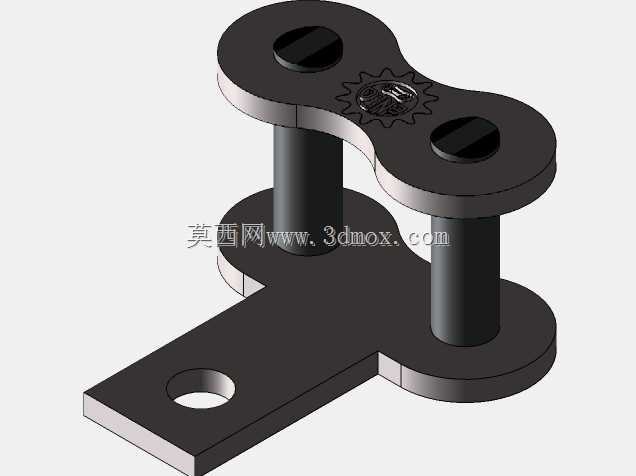

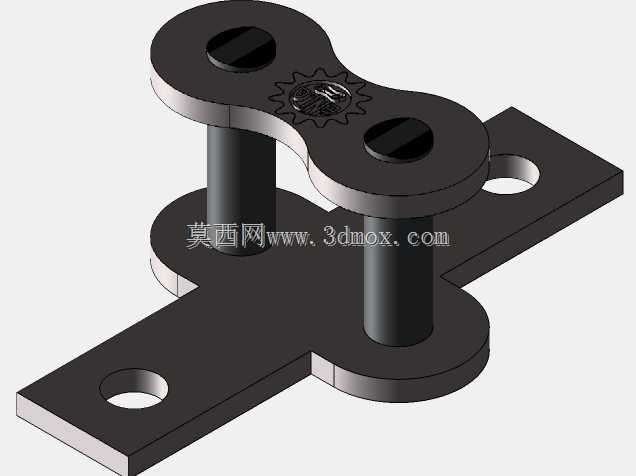

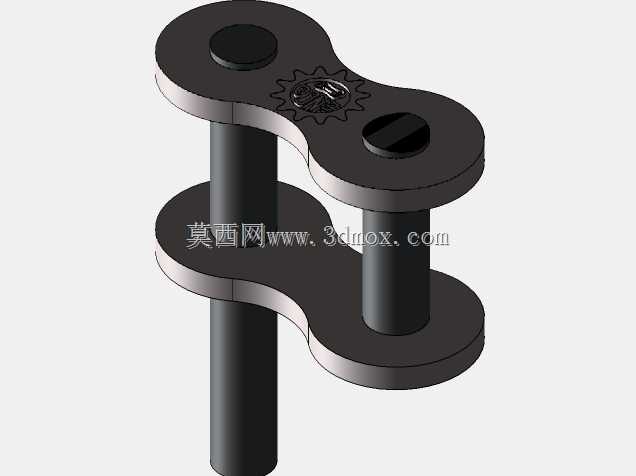

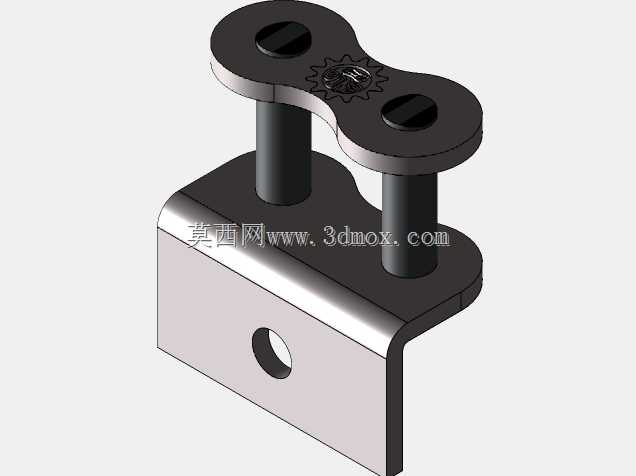

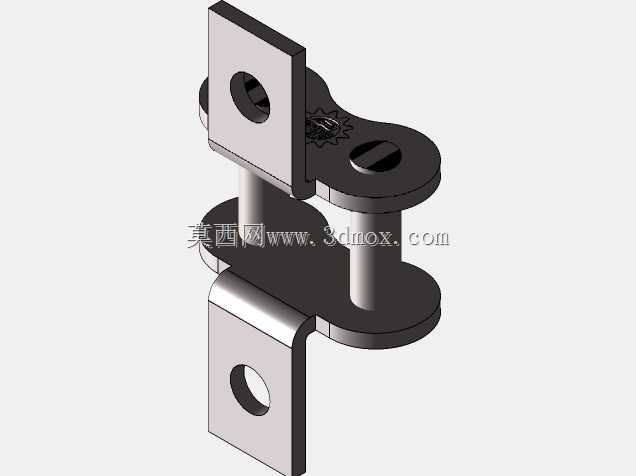

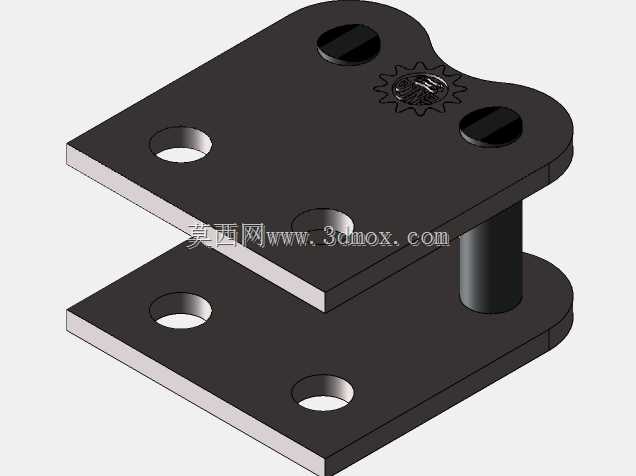

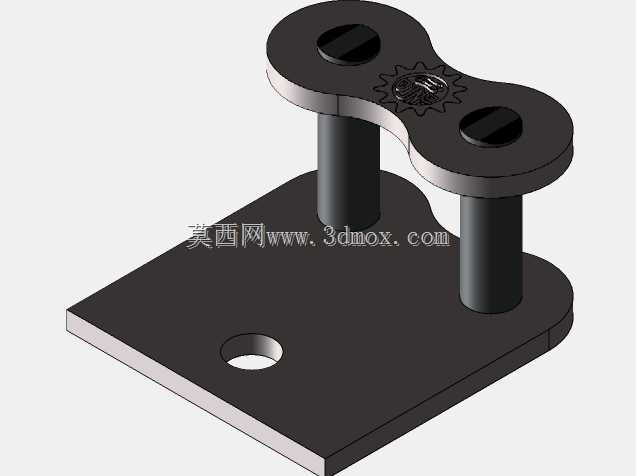

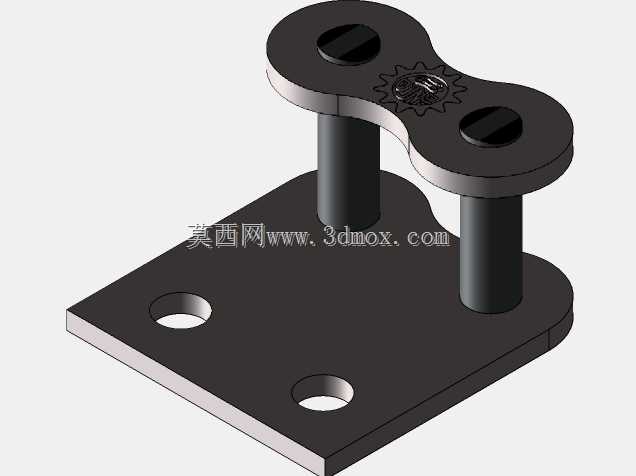

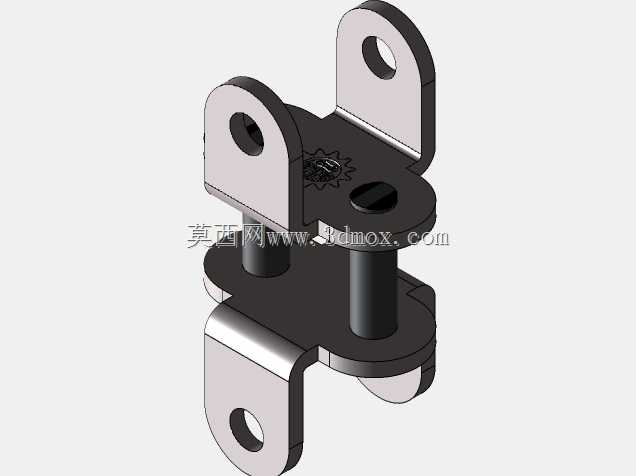

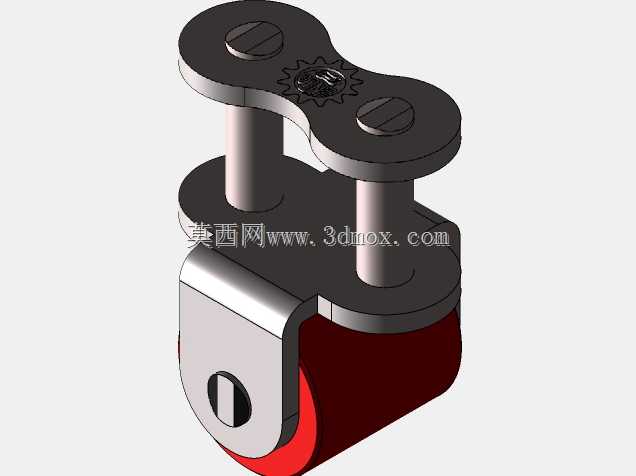

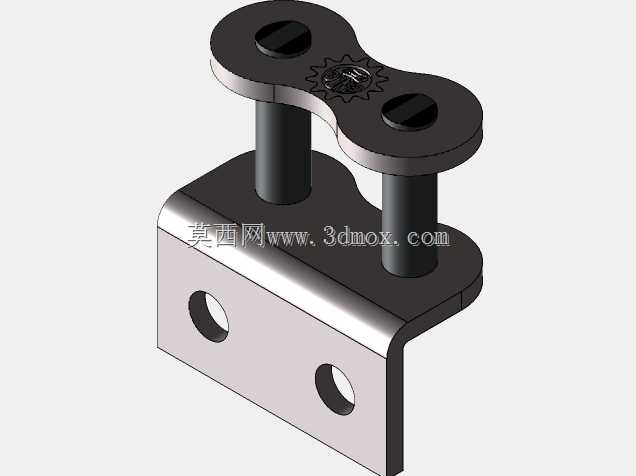

　　从功能特性来说，标准滚子链本身兼具传动和输送的双重属性，相比皮带传动，它的传动比精准，没有弹性滑动问题，适合有同步传动要求的工位；相比齿轮传动，它的中心距适配范围更广，可以在长距离传动输送场景下使用，不需要额外增加过多的中间传动轮组。配套的不同类型附件，拓展了链条的使用场景：带安装孔的直板附板适合固定平板类物料托架，弯板附板适合安装侧向推块或者导向轮，加长销轴可以直接穿过输送载具的安装孔做铰接固定，不需要额外设计连接转接件。在做三维装配校验的时候，可以直接给链条添加链轮配合约束，模拟整条线体的运行状态，检查所有附件在整个运动循环里的位置变化，提前排查设计阶段的干涉隐患，尤其是在有顶升、平移、转弯工位的输送线里，链条附件的运动轨迹校验是必不可少的环节，很多现场调试出现的卡滞问题，都是因为设计阶段没有准确还原附件的实际尺寸，导致运动间隙预留不足。

　　另外在做设备维护改造的场景里，这套完整的链节+附件模型可以用来测绘现有老旧设备的链条参数，不用把现场的链条拆下来逐节测量，对照模型的标准尺寸就能快速确认链条规格、附件类型，减少设备停机测绘的时间。针对不同的工况需求，还可以在这个基础模型上做参数化调整，比如更改链板厚度适配更高负载要求，调整附板的安装孔位匹配定制工装的安装尺寸，修改销轴长度适配特殊的载具连接需求，不需要从零开始重构整个链条的模型结构。需要注意的是，链条在实际安装时需要预留合理的张紧余量，过紧会加剧销轴和套筒的磨损，缩短链条使用寿命，过松则会在运行过程中出现跳齿、抖动的问题，在三维布局阶段就要预留张紧机构的安装位置，结合链条的总长度计算合理的张紧调节行程，通常张紧调节量要大于两个链节的长度，方便后期磨损后做张紧调整以及拆换受损链节。
