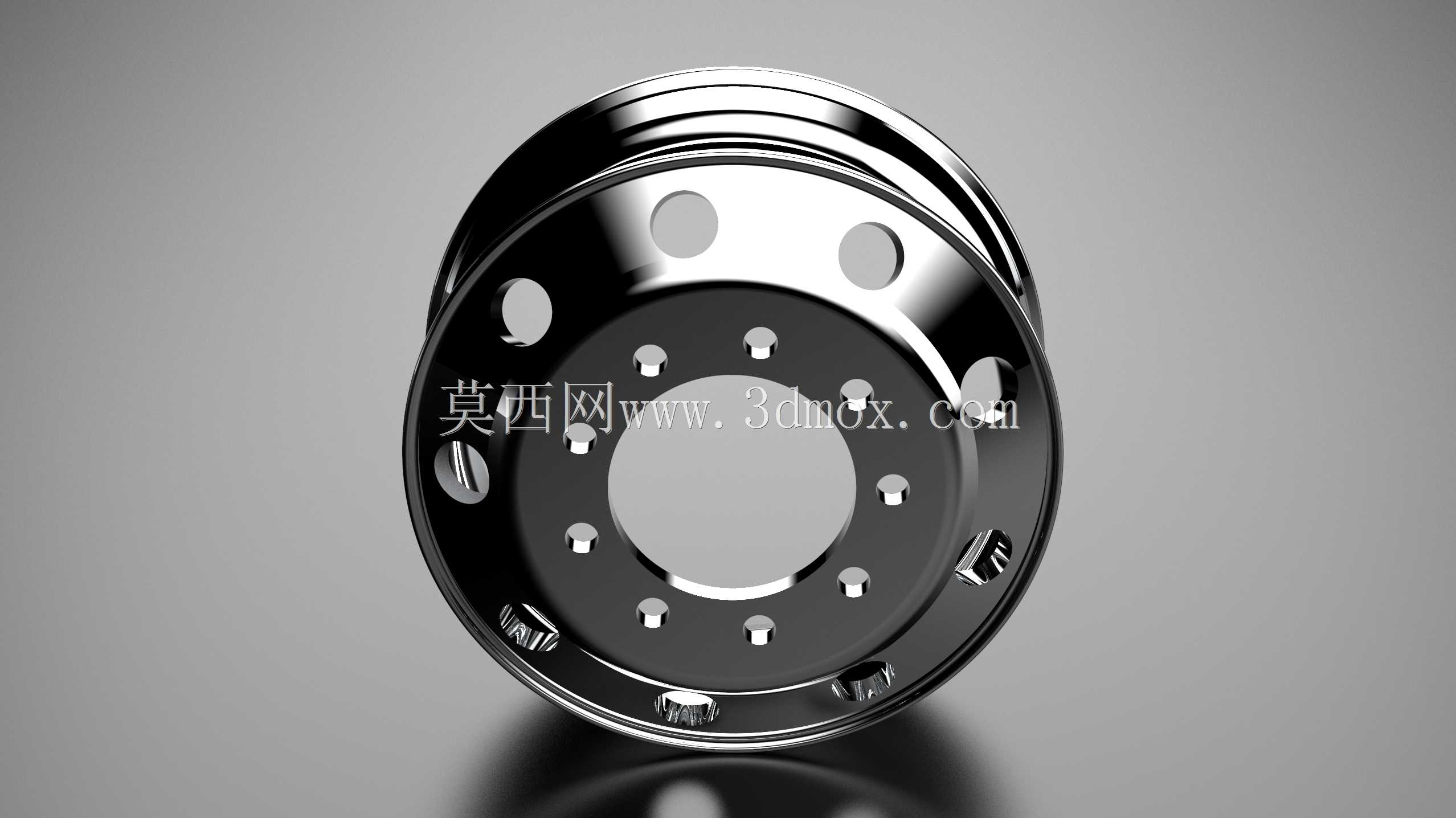

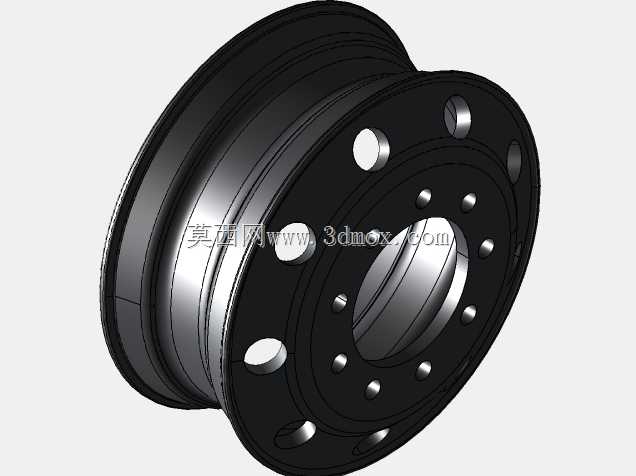

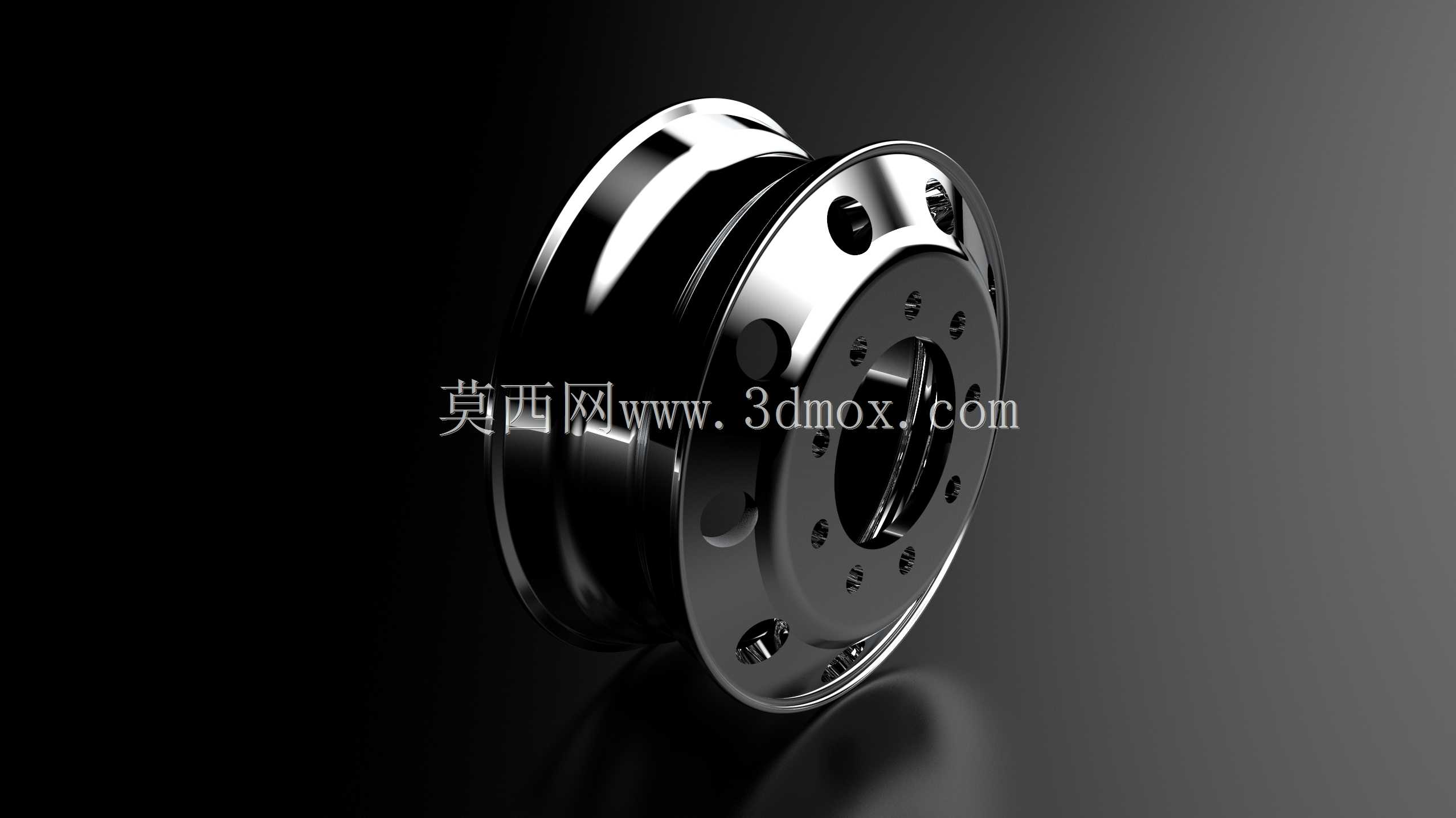

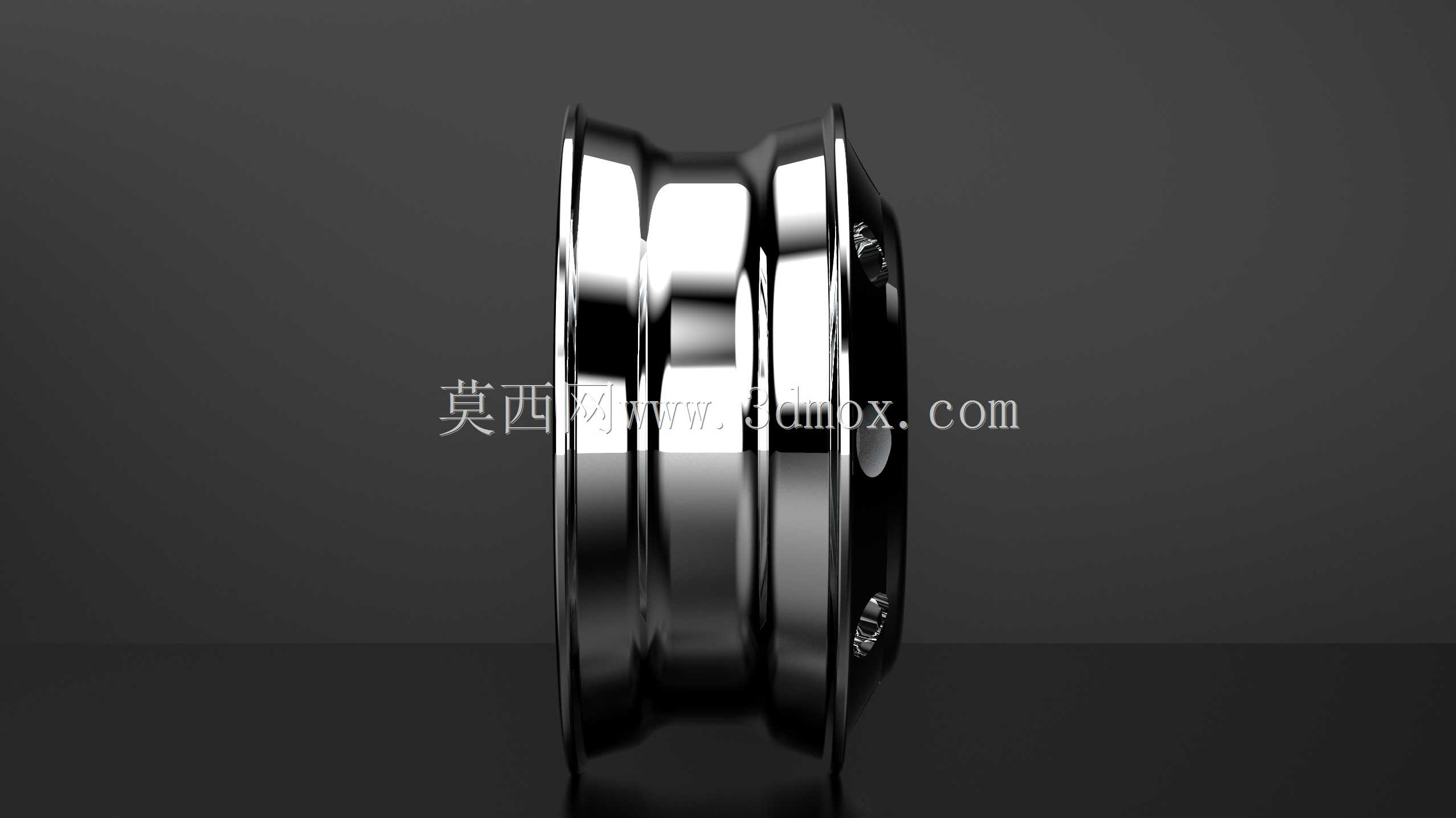

日常做底盘行走部件建模时,轮毂是很容易被新手忽略细节的零件,很多人觉得就是个带孔的金属圆盘,真到装车匹配的时候才会发现,轮辋的止口深度、螺栓孔的分布圆公差、轮辐的避让空间,每一处尺寸偏差都会直接影响装车后的行驶稳定性。这个轮毂的结构设计,首先要匹配对应车型的制动盘安装空间,轮辐内侧的凹陷弧度,是为了避开制动卡钳的最大外轮廓,尤其是转向到极限角度时,轮辐内壁不能和卡钳、转向拉杆发生运动干涉,这部分的曲面偏移量,建模时需要严格按照悬架跳动行程做包络校核,不能只看静态装配位置。轮辋部分的卷边结构,是按照轮胎装配的标准尺寸做的,胎圈座的锥度、轮缘的圆角半径,都要对应适配轮胎的规格,过盈量太小会导致轮胎充气后滑转,
过盈量太大则会给装胎带来极大难度,甚至会损伤胎圈内部的钢丝层。螺栓安装孔的位置,采用了等节距分布设计,每个孔口都做了沉头倒角,一方面是为了容纳轮毂螺栓的头部,避免螺栓突出轮辐表面影响装饰盖安装,另一方面也能在装配时起到导向作用,方便维修时快速对位,孔位的分布圆直径和中心孔的尺寸,是和车轴头的法兰严格匹配的,中心孔承担主要的径向定位作用,螺栓只负责提供轴向压紧力,很多改装轮毂出现高速抖动的问题,就是因为中心孔和轴头配合间隙过大,靠螺栓强行定位导致的动平衡偏差。轮辐上的减重孔设计,不是随便开的圆孔,每个孔的位置都经过了应力校核,在保证整体抗弯、抗扭强度的前提下,尽可能去除非受力区域的材料,降低簧下质量,要知道簧下质量每减少一公斤,
对行驶平顺性的提升效果远大于簧上质量减重五公斤,同时这些开孔也能为制动系统提供通风散热的通道,车辆频繁制动时,制动盘产生的热量可以通过轮辐的空隙快速散出,避免制动热衰减。建模过程中,轮辐和轮辋的焊接连接位置做了圆弧过渡处理,避免应力集中,实际生产中这个位置是承受交变载荷的核心区域,直角连接很容易在长时间行驶后出现疲劳裂纹,圆弧过渡可以有效分散应力,提升零件的疲劳寿命。安装面的平面度要求很高,建模时这个面是作为整个零件的基准面存在的,如果安装面存在翘曲,装车后轮毂会出现端面跳动,不仅会导致高速行驶时方向盘抖动,还会让螺栓承受额外的弯曲载荷,存在螺栓断裂的安全隐患。轮辋的气门嘴开孔位置,特意选在了两个轮辐之间的区域,
一方面是为了安装气门嘴时不会被轮辐遮挡,方便充气操作,另一方面也避免了开孔位置和受力的轮辐区域重合,减少对整体结构强度的影响。整个轮毂的外形曲面,兼顾了空气动力学设计,轮辐的曲面走向可以在车轮转动时引导气流穿过,带走制动系统热量的同时,也能减少轮腔内部的乱流,降低行驶风阻。在做装配验证的时候,需要把轮毂和制动盘、转向节、卡钳、轮胎这些周边零件全部做装配干涉检查,模拟悬架上下跳动、转向左右打满的全行程状态,确认所有运动状态下都没有零件干涉,同时还要校核轮毂的偏距,偏距直接影响车轮的轮距,偏距不合适会导致轮胎蹭到翼子板内侧,或者让轴承承受额外的轴向力,缩短轴承使用寿命。这类钢制轮毂的设计,不需要追求过于花哨的造型,核心是在满足强度、装配要求的前提下,控制重量、保证可靠性,毕竟作为车辆行走系统的核心安全部件,任何结构上的疏漏都可能引发严重的行驶事故,建模时每一处圆角、每一个孔径、每一段曲面的偏移量,都要对应实际的装配和使用需求,不能只看外观效果做设计。
