汽车排气消声管路总成结构设计

　　这套排气消声管路结构，主要面向燃油乘用车底盘排气系统的配套适配场景，日常装车后承担发动机排气导出、尾气降噪、排气阻力优化的核心作用，是整车排气系统中连接发动机排气歧管出口与车尾排气尾段的核心中间部件。从实际装车工况来看，该部件布置在底盘中部下方区域，整体走向完全贴合底盘预留的安装空间做避让设计，全程避开底盘悬挂摆臂、燃油管路、制动线束以及车身底板的凸起结构，不会出现装车后与周边部件发生运动干涉的问题。设计阶段首先围绕排气背压的控制要求做管路走向规划，整段管路的弯折位置全部采用大曲率圆弧过渡，没有出现直角弯折或者过小半径的弯管段，能够最大程度降低排气气流在管路内部的流动阻力，避免因为排气不畅导致发动机动力输出下降、油耗异常升高的问题。

　　中间集成的消声腔体采用扩容阻抗复合结构，腔体内部设置有分级穿孔板与谐振腔结构，能够针对发动机不同转速区间产生的排气噪声做针对性衰减，既可以抵消中低转速区间的低频排气轰鸣，也能抑制高转速区间的高频气流啸叫，满足整车NVH性能的设计要求。管路的壁厚选取充分考虑底盘行驶工况的抗腐蚀、抗振动需求，既能够抵御行车过程中路面飞溅的泥水、砂石冲击，也能承受发动机排气传递过来的持续振动，不会因为长期交变载荷出现管路开裂、焊缝脱开的故障。安装边界方面，整段管路的固定吊耳位置完全匹配底盘预留的安装点坐标，每个吊耳的安装面都做了角度适配，保证装配时橡胶吊耳能够处于自然受力状态，不会出现装配应力长期集中导致的吊耳过早老化问题。

　　管路两端的连接接口分别采用法兰卡接与密封锥面配合的结构，装配时能够快速对齐定位，配合密封垫片可以保证长期使用过程中不会出现排气泄漏的问题。从结构细节来看，弯管段的成型工艺适配常规的数控弯管设备加工要求，弯折位置的管壁减薄率控制在工艺允许范围内，不会出现弯管加工时管壁开裂、褶皱的缺陷；消声腔体的外壳采用卷边焊接工艺，焊缝位置做了圆滑过渡处理，既能够保证腔体的密封性能，也能避免应力集中导致的焊缝疲劳损坏。实际选型匹配时，该结构可以根据不同排量发动机的排气流量需求，调整管路内径与消声腔体的容积参数，适配不同级别乘用车的排气系统配套需求，不需要对整体走向做大幅度修改即可完成平台化适配，能够有效缩短同平台不同车型排气系统的开发周期。

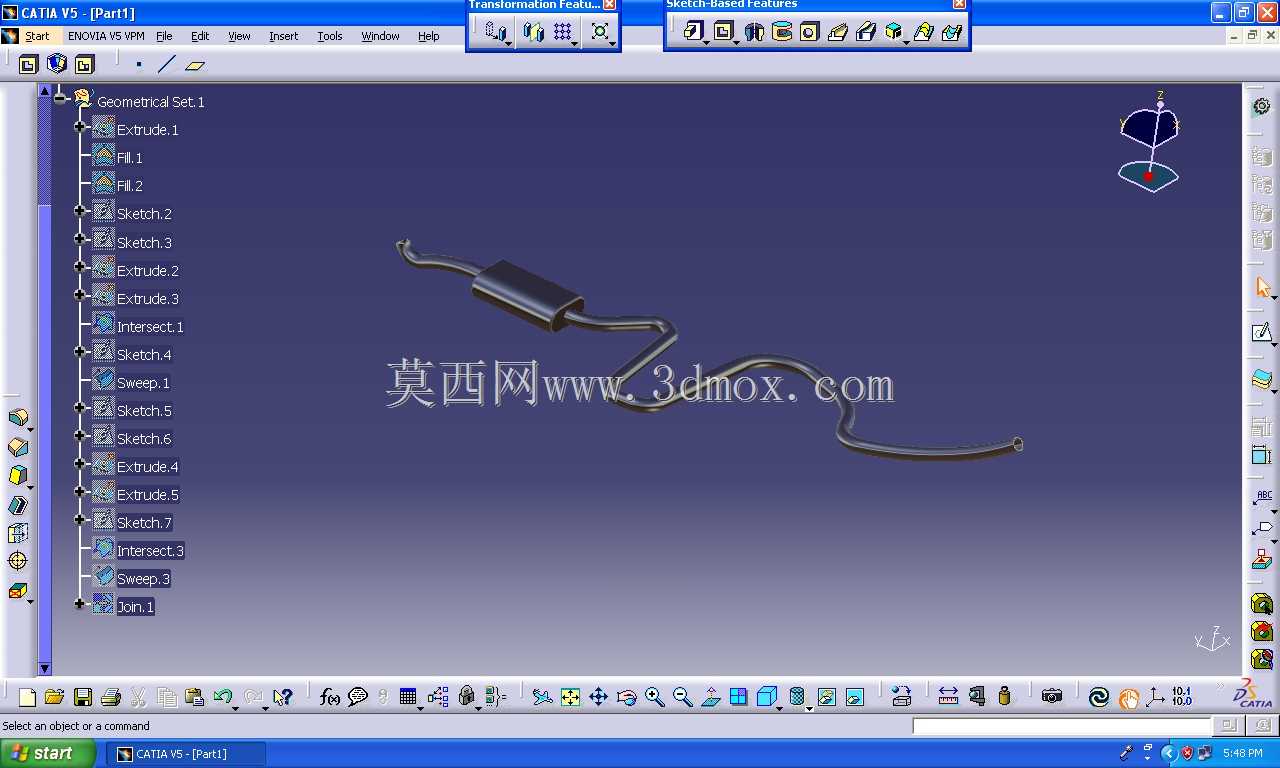

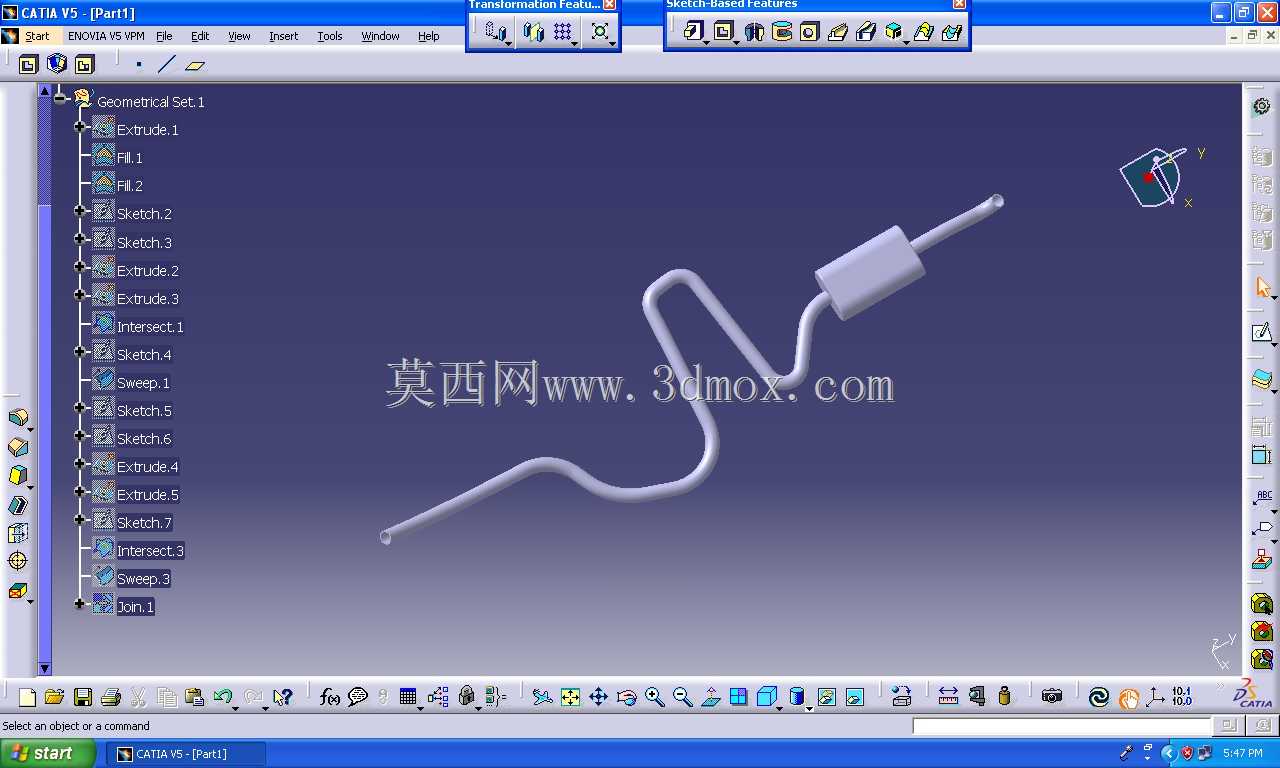

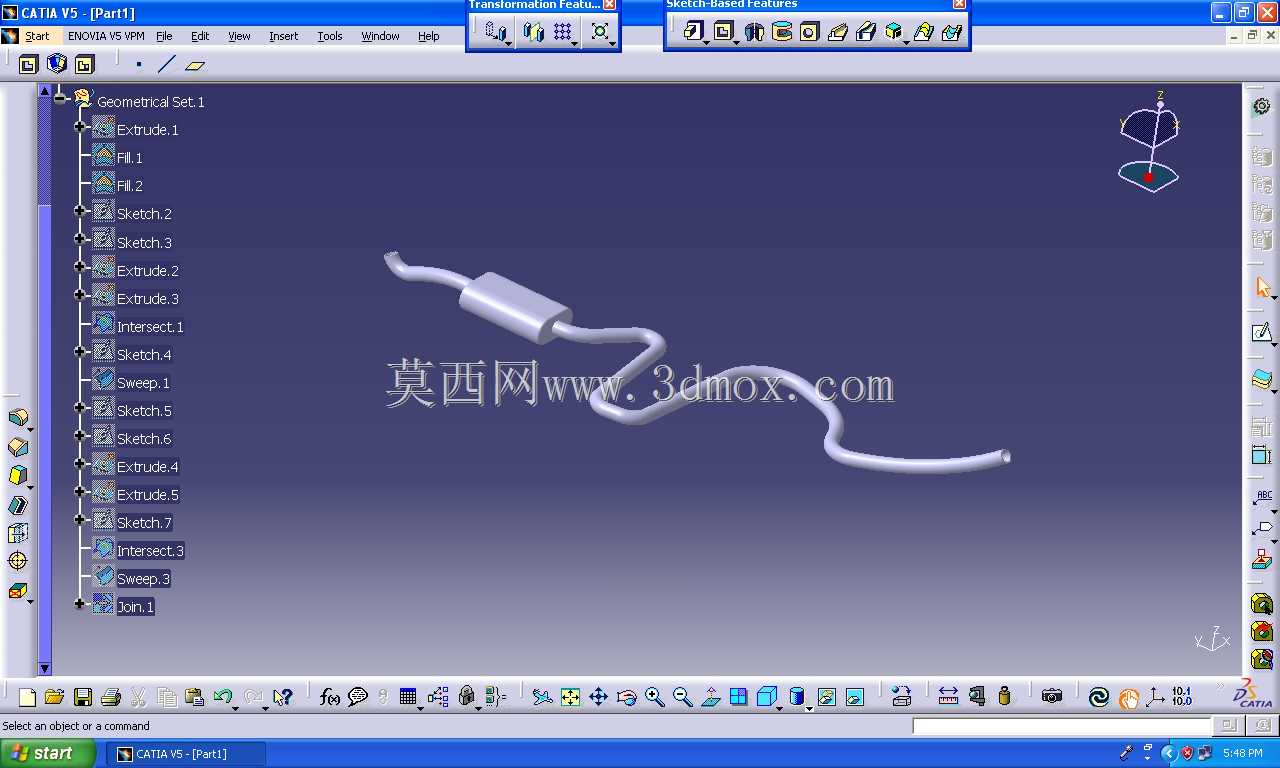

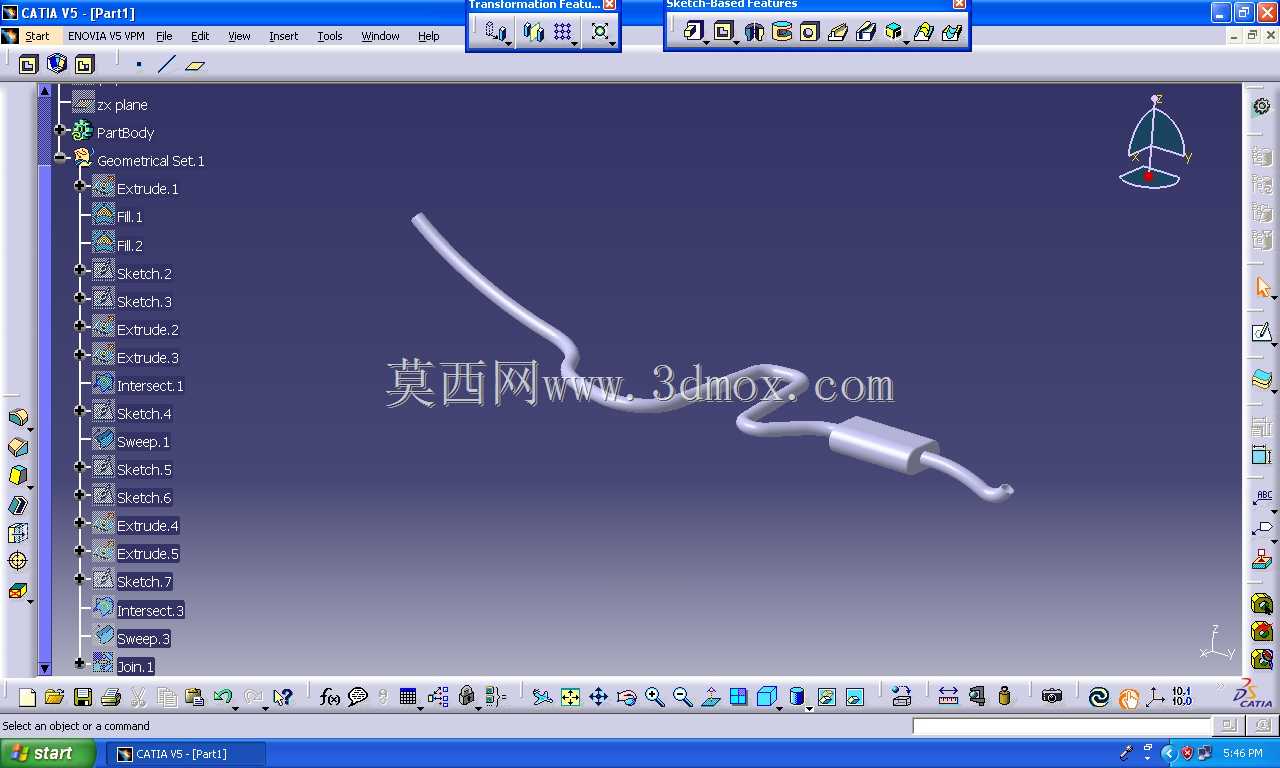

　　建模过程中所有的弯折半径、管路直径、腔体尺寸都严格遵循实际加工工艺要求做参数化设置，每个结构特征都对应实际生产的加工工序，不存在无法落地的理想化结构，结构工程师拿到模型后可以直接根据具体车型的底盘参数做局部调整，快速完成适配改型，不需要从零开始做管路走向的规划与消声结构的验证。
