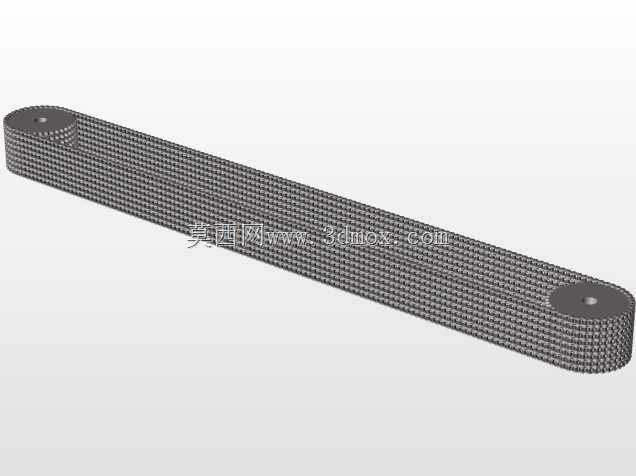

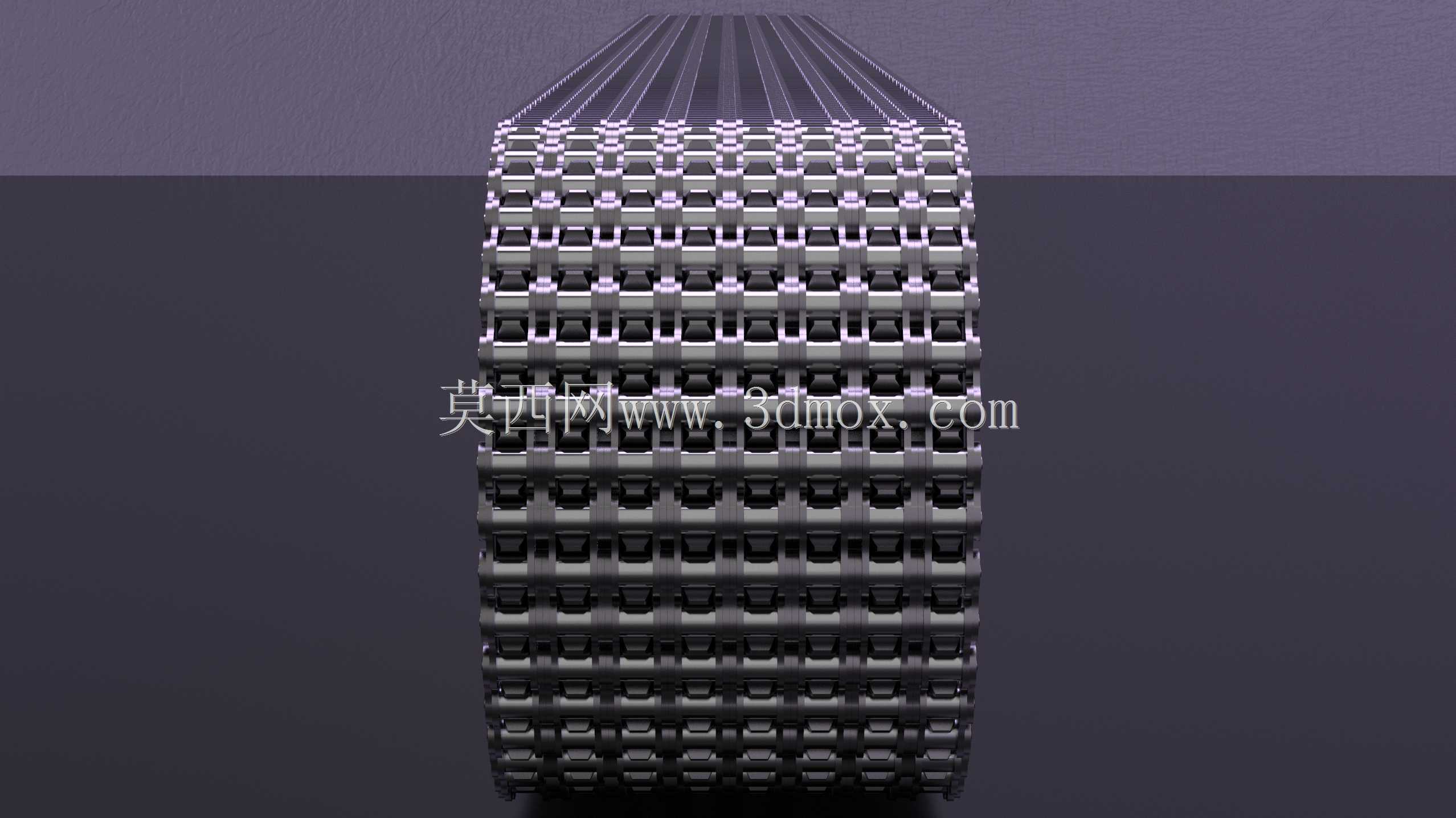

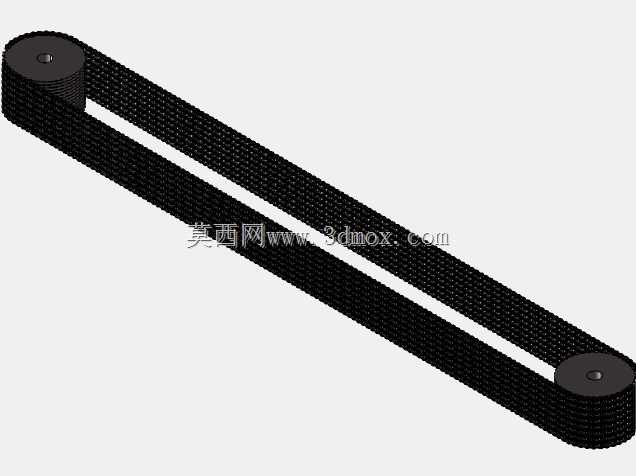

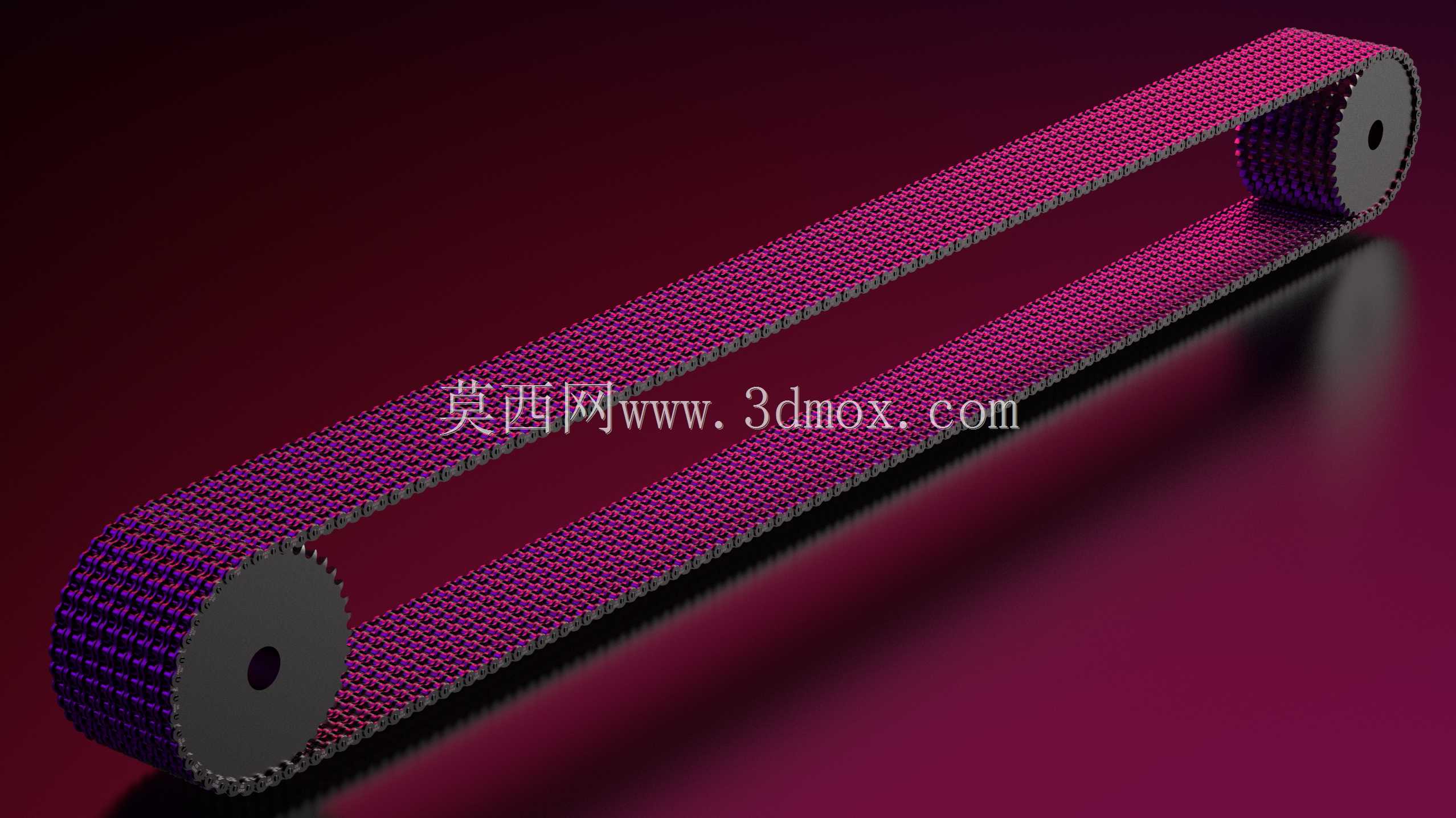

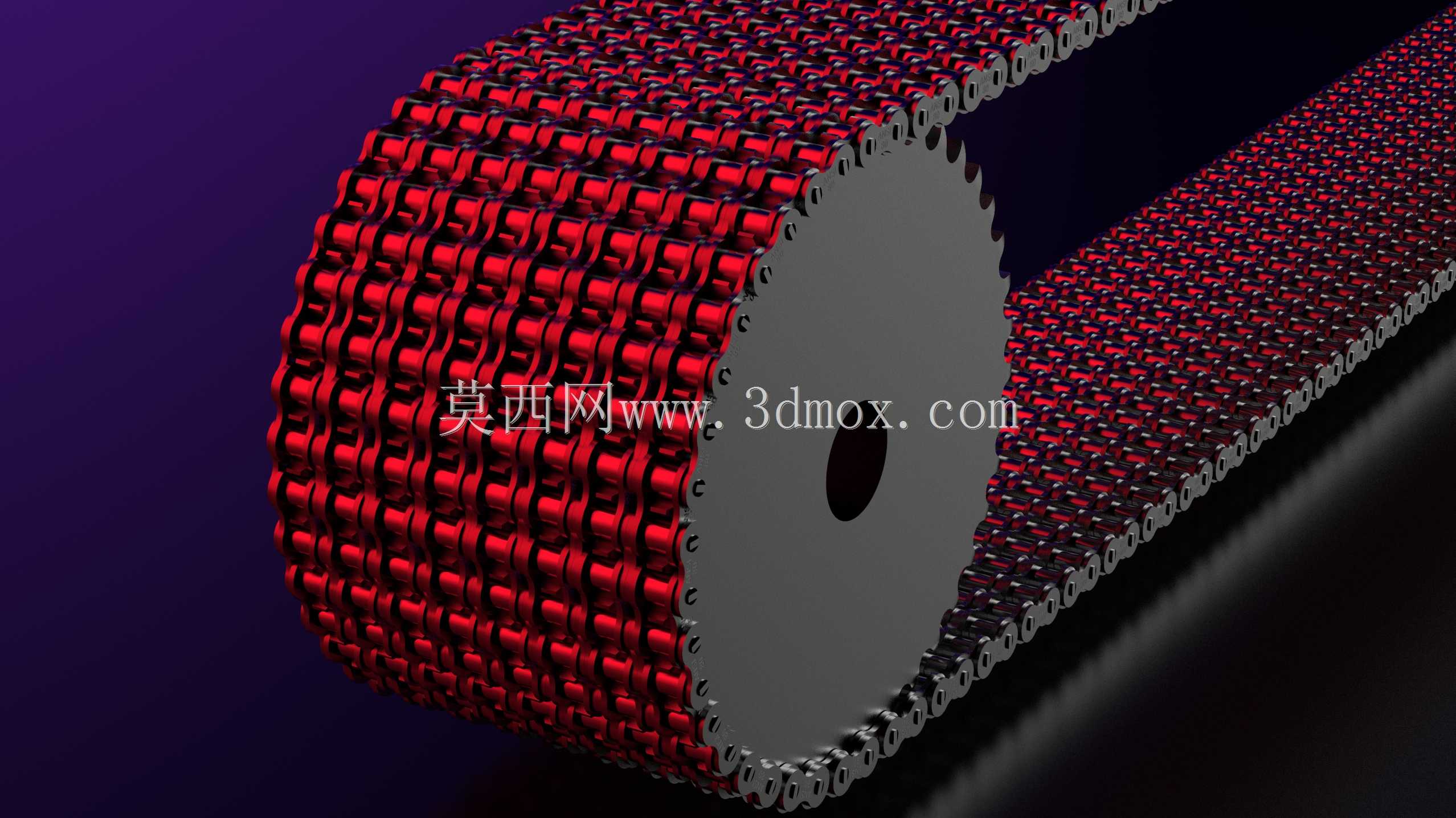

八股80滚子链链轮传动组件结构设计

　　这套链传动组件的设计，最初是针对重型输送线的大扭矩传动需求做的适配，八股并排的80规格滚子链，相比单股链条能分散单排链板的受力，在冶金生产线的重型工件输送、矿山设备的物料传输、大型农机的动力传递场景里，能承受更高的冲击载荷，不会因为瞬时过载出现链板拉断、销轴剪切失效的问题。做结构设计的时候，首先要匹配链轮的齿形参数，齿廓采用的是三圆弧一直线的标准齿形，保证链节能平稳啮入啮出，不会出现跳齿、卡滞的情况，链轮的根圆直径、齿顶圆直径都严格对应80链条的节距参数，八排链轮的齿槽同轴度公差控制在0.02mm以内，避免多排链条受力不均出现偏磨。链条部分的每一节链板都做了等强度设计，外链板和内链板的腰形孔位置做了圆角过渡，减少应力集中，

　　销轴和套筒之间的间隙控制在合理范围，既保证铰接转动的灵活性，又不会因为间隙过大出现传动冲击，八股链条并排组装的时候，相邻链节的侧隙留了0.1mm的余量，防止运行过程中链板之间摩擦发热出现卡滞。从安装边界来看，这套传动组件的中心距可以根据实际设备的安装空间做调整，设计时预留了张紧机构的安装位置，链轮的轴孔采用标准平键连接，键槽的位置和尺寸符合通用传动件的安装规范，不需要额外做定制加工就能适配常规的减速器输出轴、输送机主动辊轴。实际应用的时候，这套传动结构相比齿轮传动，对安装中心距的误差容忍度更高，不需要完全封闭的润滑箱体，在多粉尘、有少量颗粒杂质的车间环境里也能稳定运行，日常维护只需要定期补充润滑脂，检查链条的张紧度即可，

　　维护成本远低于同功率等级的齿轮传动组件。设计过程中还考虑了高速运行的工况，链轮做了动平衡校正，当线速度达到15m/s的时候，不会出现明显的振动和噪音，链节的重量做了等重控制，每10节链条的重量差控制在5g以内，避免高速运行时出现多边形效应带来的传动波动。针对重载工况，链条的销轴采用了表面渗碳处理，表面硬度达到HRC55以上，芯部保持足够的韧性，既能承受啮合时的接触应力，又能承受冲击载荷下的剪切力，链轮的齿面也做了高频淬火处理，磨损寿命是普通未热处理链轮的3倍以上。在布局设计上，两个链轮的轴线平行度公差控制在0.1mm/m以内，避免链条运行时出现侧向偏移，掉链的风险，张紧轮的安装位置设计在松边的内侧，减少链条运行时的颤动，

　　同时不会额外增加链条的弯折次数，延长链条的使用寿命。这套结构也可以适配不同的传动比需求，通过调整两个链轮的齿数比，就能实现不同的转速输出，不需要改动链条的规格，在设备改型的时候只需要更换链轮就能调整传动参数，通用性很强。
