山猫属具链式挖沟作业装置结构设计

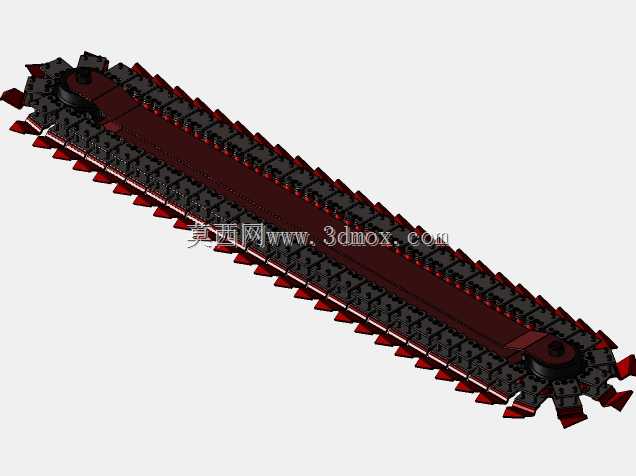

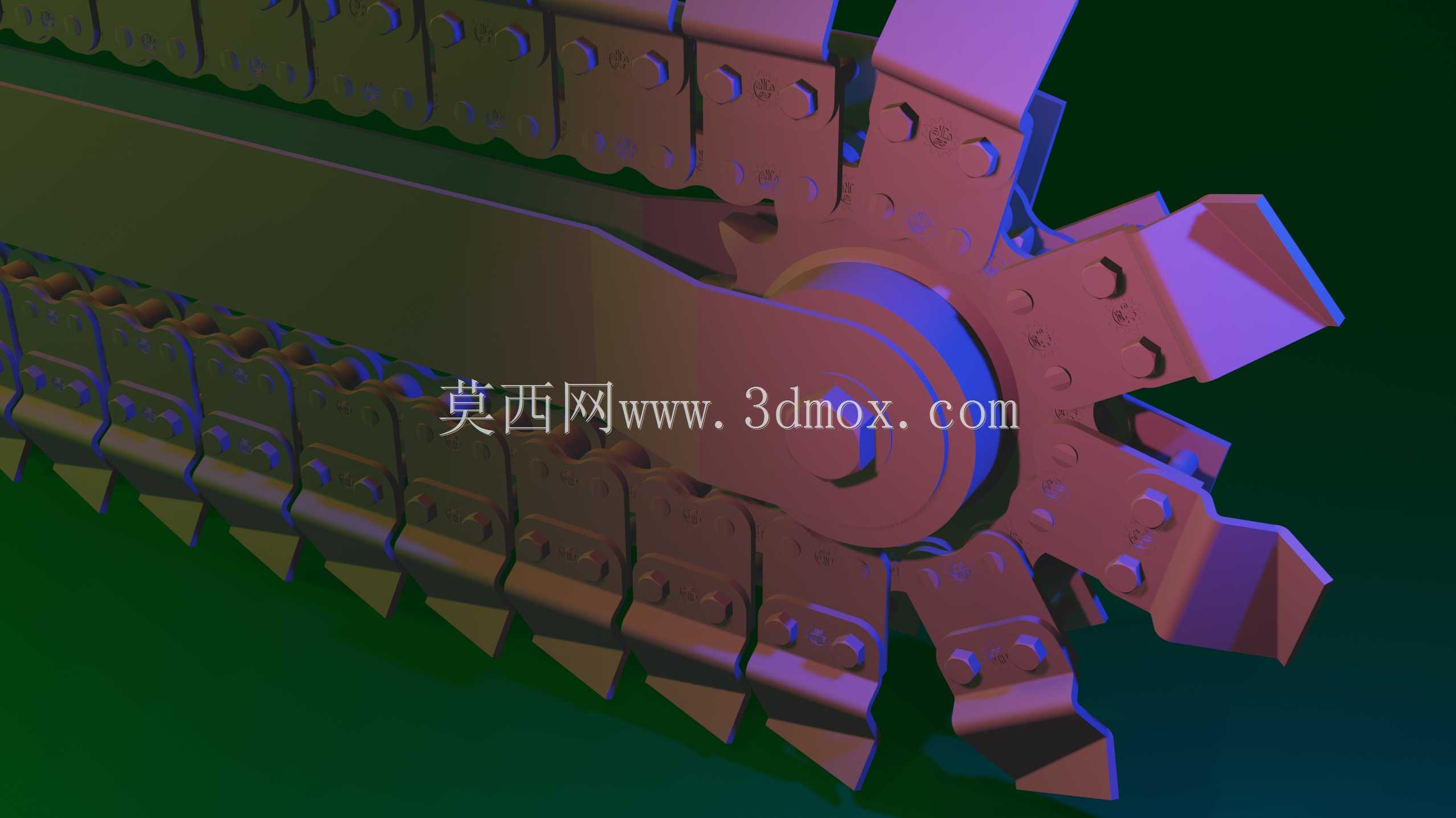

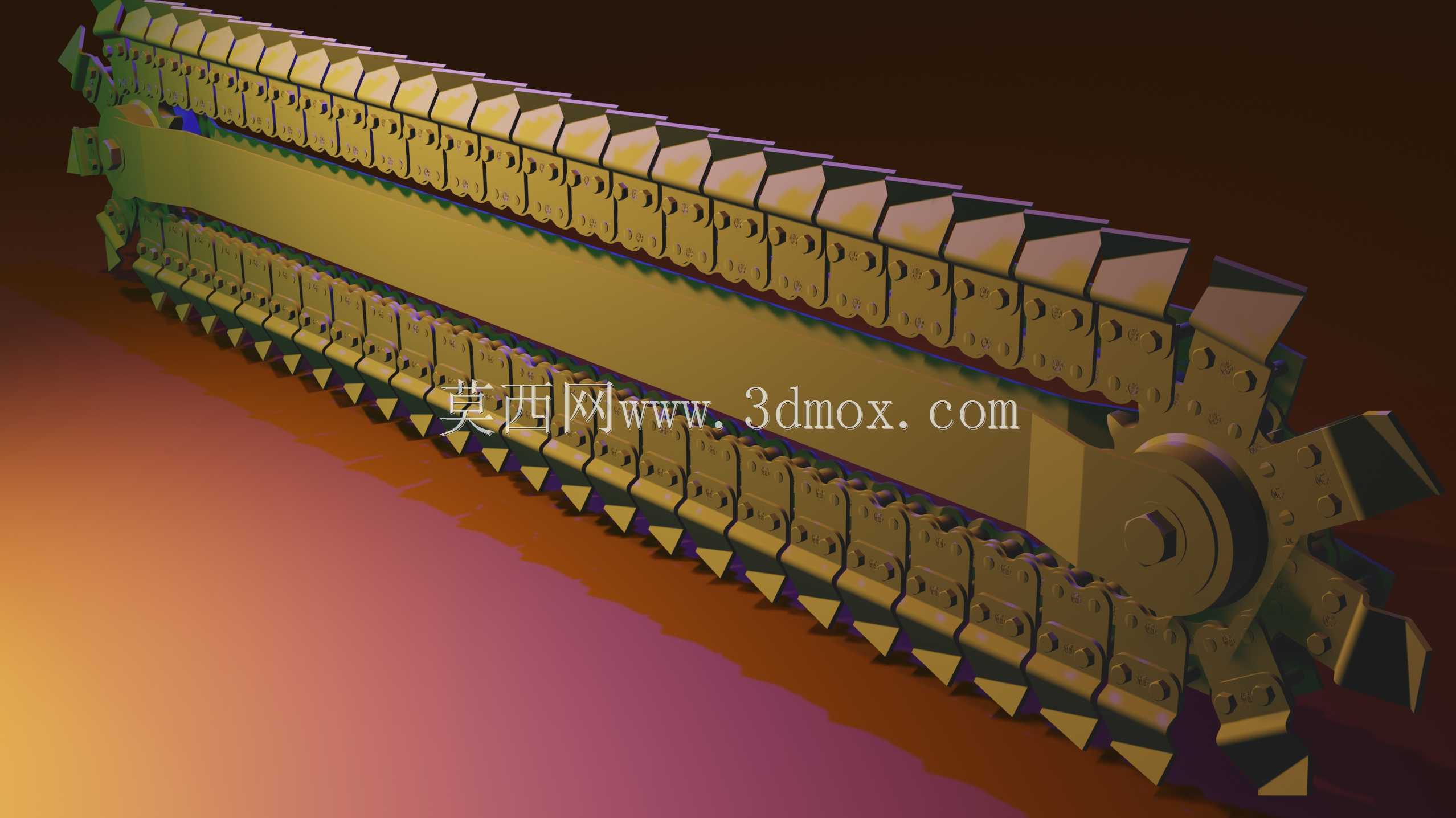

　　这款链式挖沟装置是适配滑移装载机的前端作业属具，主要挂载于山猫类小型滑移设备前端，依托主机提供的液压动力驱动切削链条运转，完成窄幅沟槽的连续开挖作业，在市政管线铺设、农田水利沟渠开挖、通讯线缆直埋、小区绿化排水槽施工等场景中应用广泛，相比传统轮式挖沟设备，链式结构能开出宽度更均匀、沟壁更平整的窄槽，作业后无需大量人工修坡，尤其适合狭窄场地内的小断面沟槽施工，比如老旧小区改造中楼间管线铺设、厂区内消防管线开槽这类大型挖机无法进入的作业面。从结构设计逻辑来看，整套装置以长条形刚性架体为核心承载基体，架体两端分别布置驱动链轮与从动张紧链轮，环绕两轮的切削链条上按固定节距排布切削齿与刮料板，驱动端直接对接滑移主机的快换接头接口，

　　可在无需额外辅助工具的情况下完成属具快换，匹配山猫系列滑移设备的通用安装接口尺寸，架体与主机连接端设置角度调节结构，可根据作业需求调整切削链条的入土角度，控制沟槽开挖深度，最大开挖深度可覆盖常规市政管线埋设的深度需求，开挖宽度可通过更换不同宽度的切削齿组件调整，适配不同管径管线的开槽要求。设计过程中首先考虑的是切削负载的均匀传递，链条节距的选型匹配小型液压马达的输出扭矩，避免启动瞬间出现链条跳齿或过载断齿问题，张紧端采用弹簧辅助的张紧结构，可在切削过程中遇到硬质石块冲击时提供一定的缓冲行程，保护链条与链轮齿面不受刚性冲击损坏，切削齿采用前倾式排布角度，切入土层时能以更小的切削阻力剥离土体，

　　刮料板随链条运转时可将切削下的土体自动输送到沟槽一侧，避免回落至已开挖的沟槽内。安装边界方面，整套属具挂载后整机宽度不超过滑移主机自身宽度，保证在狭窄通道内的通行能力，架体长度方向的重心经过匹配计算，挂载后主机前端负载在额定承载范围内，无需额外增加后部配重即可保证作业稳定性，切削链条的线速度经过参数匹配，在普通黏土、沙土层作业时可保持稳定的进给速度，遇到少量硬质砾石层时也能依靠切削齿的冲击破碎能力缓慢进给，不会出现卡滞停机的问题。架体侧面设置有耐磨侧板，作业时贴靠沟壁滑动，既可以控制沟槽的开挖宽度精度，也能避免架体本体直接与土体摩擦造成磨损，侧板采用可更换的耐磨钢板材质，磨损后可单独拆卸更换，降低后期维护成本。

　　驱动端的液压管路采用快插式接头，与主机液压输出端对接时无需复杂的管路连接操作，接头处设置防尘护罩，闲置时可避免泥沙进入液压管路造成污染。整套装置的结构设计充分考虑了小型滑移设备的动力特性与作业场景，没有冗余的结构部件，整体重量控制在主机前端承载的合理区间，作业时的振动通过架体与主机连接端的缓冲垫传递衰减，减少对主机液压系统与结构件的冲击，在连续长时间作业工况下，链轮与链条的润滑点采用集中注油设计，日常维护时可快速完成各润滑点的注油保养，无需逐个点位拆解操作。针对不同土质工况，切削齿可更换为不同材质的刀头，普通土层采用常规合金刀头即可，遇到冻土或硬质路面层时可更换为硬质合金齿尖的切削齿，提升切削能力，无需改动整套装置的主体结构即可适配多种作业工况。
