矿用挖掘机耐磨铲斗结构设计

　　在露天矿山剥离、土石方开挖、基建场地平整这类重载作业场景里，铲斗作为挖掘机直接与物料接触的核心执行部件，其结构合理性直接决定整机作业效率与易损件更换周期。很多一线作业现场反馈，普通铲斗在接触硬岩、矿渣这类高磨蚀性物料时，斗齿脱落、斗唇磨损、侧壁变形的故障占比能达到挖掘系统故障的六成以上，因此这款铲斗在设计阶段就把重载工况的耐受能力放在了首位。

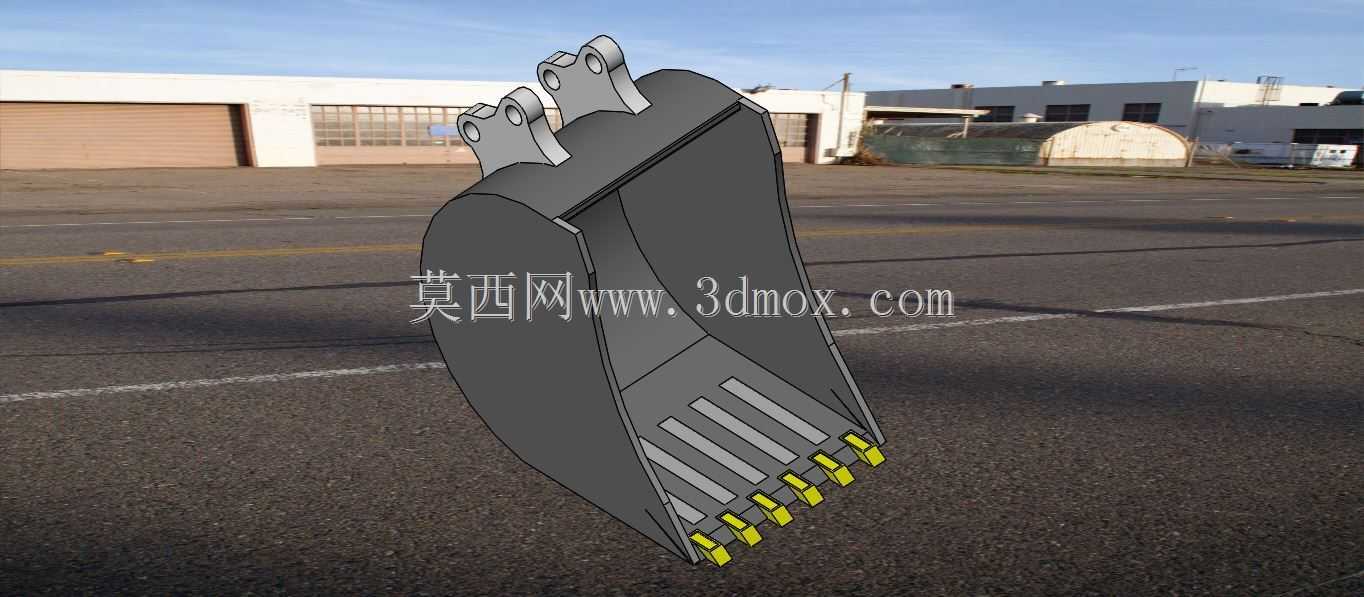

　　从实际作业逻辑来看，铲斗的切削轨迹是绕斗杆铰接点做圆弧切削，插入料堆时斗齿首先承受切入阻力，随后斗体侧壁承受物料的侧向挤压力，提升过程中斗底承受整斗物料的垂直载荷，卸料时还要承受物料滑落的冲击。设计时首先确定了铰接耳板的安装孔位间距，这一尺寸直接匹配对应吨位挖掘机的斗杆连接端尺寸，两个铰接孔的同轴度公差控制在0.1mm以内，避免安装后出现偏载导致的销轴异常磨损。耳板采用加厚板材焊接在斗体背板上，焊接位置做了圆弧过渡处理，避免应力集中在长期交变载荷下出现焊缝开裂。

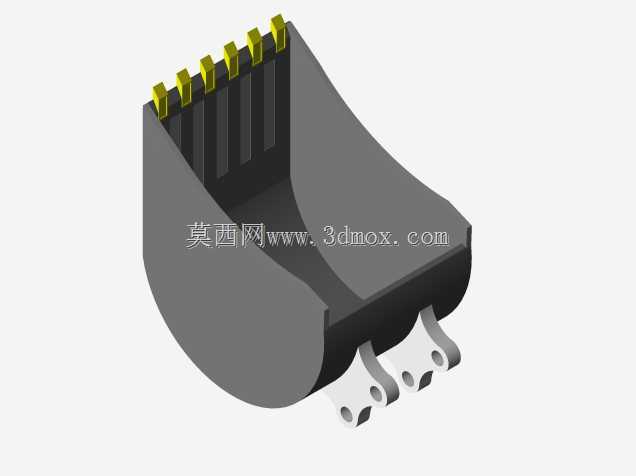

　　斗体的弧形轮廓不是随意绘制的曲面，而是参考了常见物料的堆积角设计，斗底圆弧半径经过反复校核，既能保证插入料堆时的切入角度足够顺滑，减少挖掘阻力，又能保证斗容达到设计值，不会因为曲面过陡导致物料撒漏。斗唇位置采用了加厚的耐磨衬板结构，斗齿座直接焊接在斗唇上，每个斗齿座的焊接位置都对应斗底的加强筋走向，让挖掘时的切削力能顺着加强筋传递到整个斗体，而不是集中在斗齿座局部。斗齿采用分体式结构，磨损后可以单独更换，不需要切割焊接斗齿座，大幅降低现场维护的时间成本。

　　考虑到矿用作业时经常会碰到大块岩石的冲击，斗体侧壁外侧额外增加了纵向的耐磨护板，从斗唇位置一直延伸到斗体中上部，避免侧壁被尖锐物料刮穿。斗体内部的转角位置都做了圆角过渡，没有直角结构，一方面减少物料粘附在转角位置的概率，另一方面避免应力集中导致的斗体开裂。背板位置除了铰接耳板的加强结构，还在对应斗杆限位块的位置做了加厚处理，避免收斗时斗杆与铲斗碰撞造成背板凹陷。

　　安装边界方面，除了两个主铰接孔的尺寸与孔距，还预留了摇杆连接的铰接点位置，所有铰接孔内都设计了衬套安装位，衬套采用耐磨铜合金材质，日常维护时只需要定期加注润滑脂就能保证铰接部位的转动顺畅，不会出现销轴与孔位直接摩擦的情况。斗齿的伸出长度经过匹配计算，既保证足够的切入深度，又不会因为斗齿过长导致挖掘时斗齿受力过大出现断裂，相邻斗齿之间的间距参考了常见破碎后矿岩的粒径设计，能在挖掘时过滤掉过大的块料，避免大块物料卡入斗齿之间造成斗齿变形。

　　从实际使用场景出发，这款铲斗不仅适用于矿山的矿石剥离作业，也能适配建筑垃圾清运、硬土开挖等中等磨蚀性的作业场景，当作业对象以软土、沙土为主时，也可以更换为长齿型斗齿来提升切入效率，整体结构的通用性较强，不需要对斗体结构做改动就能适配不同的作业需求。设计过程中还考虑了焊接工艺的可行性，所有焊接位置都预留了足够的焊接操作空间，避免出现无法施焊的死角，保证焊接结构的强度能达到设计要求。斗体的重量分布经过重心校核，安装后不会导致斗杆端的重心过度偏移，减少挖掘机工作装置的动臂载荷波动，让整机作业时的稳定性更好。
