单侧弯板输送链条结构设计

　　做输送线结构设计的工程师大多碰到过这类需求：常规标准滚子链只能完成纯传动或普通载料输送，当线体需要单侧挂载工装、挂具或者异形工件时，标准链节没有安装位，额外焊接附件不仅容易破坏链节的热处理应力层，还会出现附件定位偏差、运行中焊缝开裂的问题，这款单侧带安装凸台的输送链条，就是针对这类单侧挂载的输送场景做的结构优化。

　　从实际应用场景来看，这类链条多用于轻工产品装配线、食品包装输送线、小型工件电泳挂镀线这类需要单侧挂载载具的工况，线体布局多为水平直线输送或者小角度爬坡输送，运行速度通常控制在0.2m/s到1.2m/s之间，单节链节的单侧挂载静载荷不超过8kg，动载荷工况下需要结合线体的启停冲击系数做选型校核。和双侧带附件的链条相比，单侧结构的自重更低，线体驱动端的负载更小，同时不会在非安装侧形成结构干涉，适配线体旁侧布置的挡边、检测传感器、导向轨等附属构件的安装空间要求。

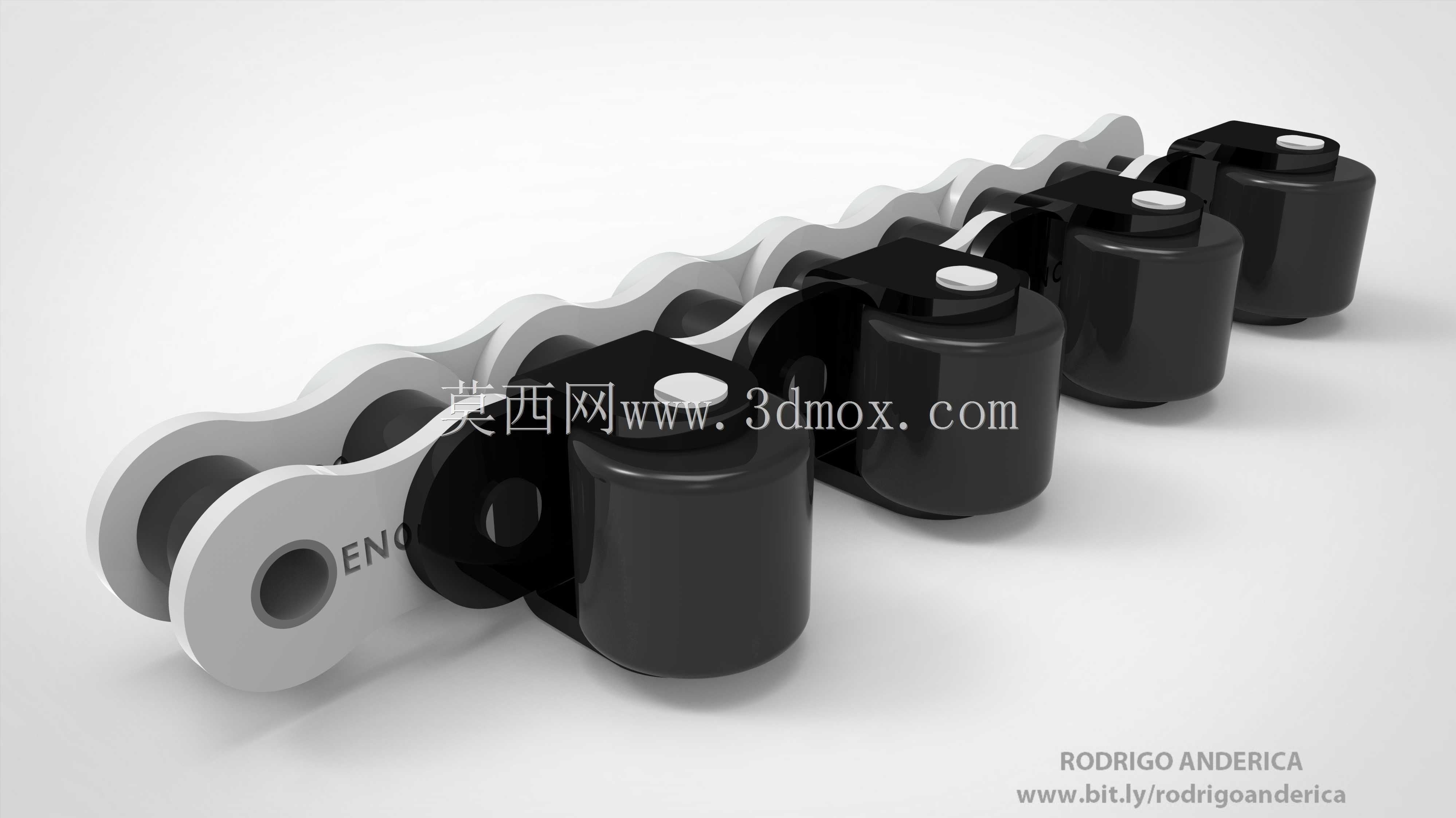

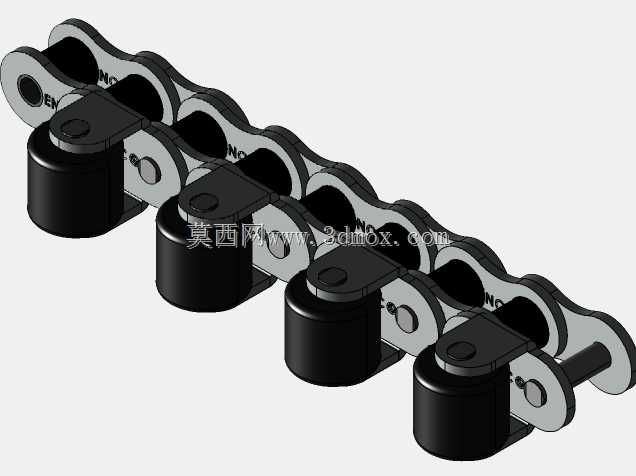

　　从功能特性上看，这款链条的基础结构沿用了标准短节距精密滚子链的啮合参数，链板的孔位中心距、滚子外径、销轴直径都和同规格标准链完全一致，可以直接和标准链轮啮合，不需要重新定制驱动轮和改向轮，降低线体的改造成本。和标准链不同的是，每间隔固定节距设置的单侧安装凸台，和外链板采用一体化模锻成型后整体热处理，凸台上加工有同轴的安装定位孔和端面定位平面，挂载工装时可以通过销轴直接定位，不需要额外做焊接或者配钻，安装后的工装垂直度偏差可以控制在0.1mm以内，避免运行过程中工装出现偏摆、卡滞的问题。链节之间的铰接间隙控制在0.03mm到0.05mm之间，既保证链条绕入链轮时的弯折灵活性，又不会因为间隙过大导致运行中出现多边形效应带来的振动和噪音，在1m/s的运行速度下，1米长度的链条段运行噪音不超过65分贝，满足车间内的作业噪音要求。

　　设计思路上，这款链条没有盲目追求高载荷参数，而是优先保证单侧安装位的位置精度和结构强度。外链板和安装凸台的一体化结构，避免了焊接结构带来的应力集中问题，凸台和外链板的过渡位置做了R2的圆角过渡，消除热处理时的开裂风险，销轴和外链板采用过盈配合，过盈量控制在0.02mm到0.03mm之间，防止长期运行后销轴出现转动窜动，内链板和套筒同样采用过盈配合，滚子和套筒之间保留0.04mm的间隙，保证滚子在套筒上可以自由转动，和链轮啮合时滚子可以随链轮齿面滚动，减少啮合磨损。材质选择上，链板采用40Mn钢板冲压成型后做淬火处理，表面硬度达到HRC42-48，销轴采用20CrMnTi做渗碳淬火，表面硬度HRC55-60，芯部保持足够的韧性，能够承受一定的冲击载荷，滚子采用20号钢冷挤压成型后表面渗碳，保证和链轮啮合时的耐磨性能。

　　从安装边界尺寸来看，这款链条的链板高度、滚子外径和同规格标准链完全一致，适配标准的链条导向槽安装尺寸，导向槽的内宽只需要比链条总宽大2mm即可，不需要额外加宽。单侧凸台的外伸长度控制在标准链总宽度的1.2倍以内，凸台的安装孔中心和链板孔中心的位置度公差控制在0.05mm以内，保证挂载的工装在每一个链节上的安装位置一致，避免线体上的工位检测、加工工序出现定位偏差。安装时需要注意，链条的初始张紧力控制在链条工作拉力的10%到15%，水平输送时张紧力可以取下限，爬坡输送时取上限，张紧装置的调节行程需要预留至少两个链节的长度，方便后期链条磨损后做张紧调整，同时线体的改向轮直径不能小于链条节距的5倍，避免链条绕入时弯折角度过大导致铰接部位的磨损加剧。

　　实际选型应用时，需要根据挂载工件的总重量、线体长度、运行速度、启停频率计算链条的总工作拉力，再结合链条的最小破断载荷做安全系数校核，一般水平输送工况安全系数取8到10，有冲击载荷的工况安全系数需要提升到12以上，同时要注意单侧挂载的工件重心不能超出凸台安装面的范围，避免运行中产生额外的倾覆力矩，导致链板出现侧向弯曲变形。如果线体需要在腐蚀环境下使用，可以在这个结构基础上更换不锈钢材质，或者对链板做镀镍、达克罗表面处理，提升耐腐蚀性能，不需要改动整体的啮合参数和安装尺寸，适配不同工况的使用需求。
