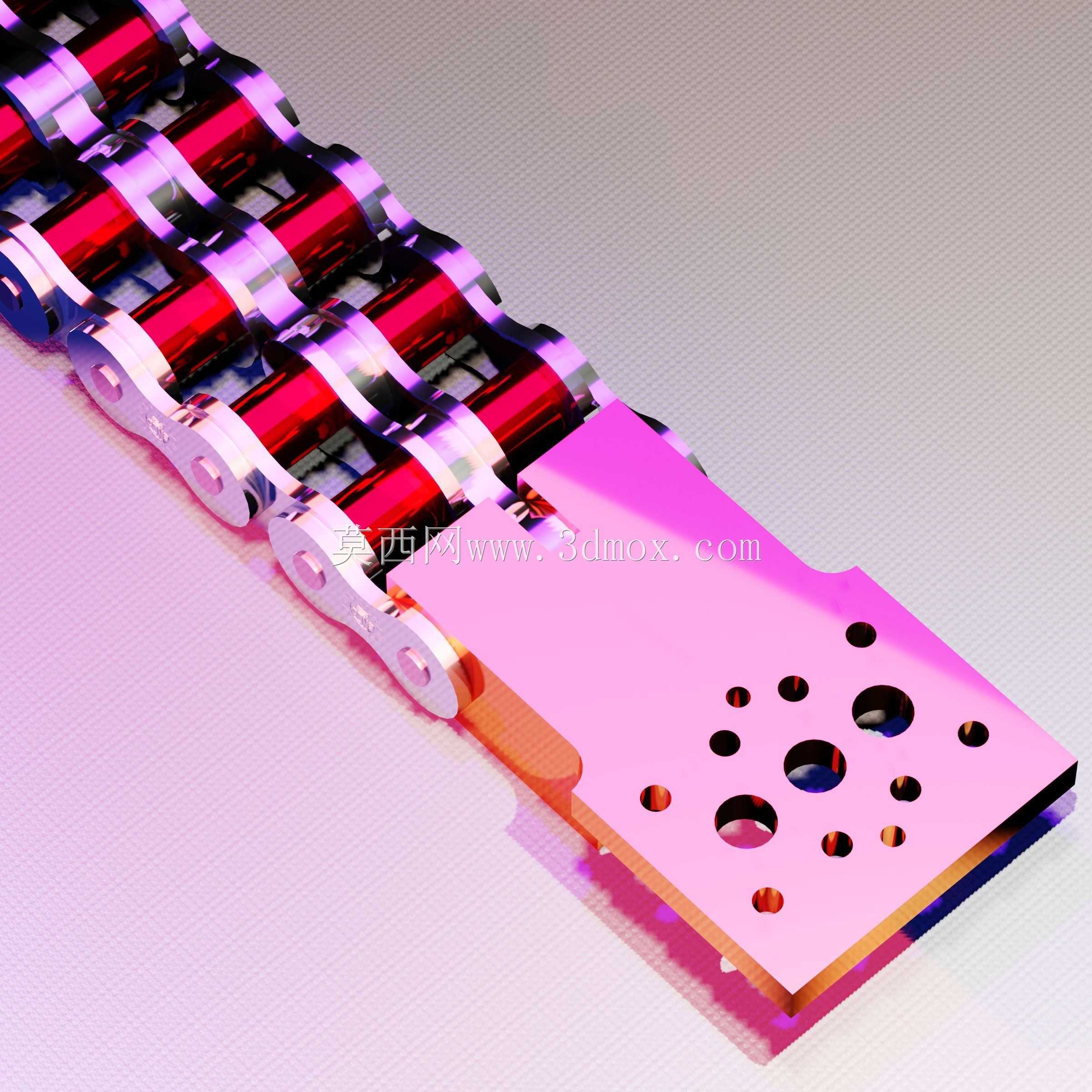

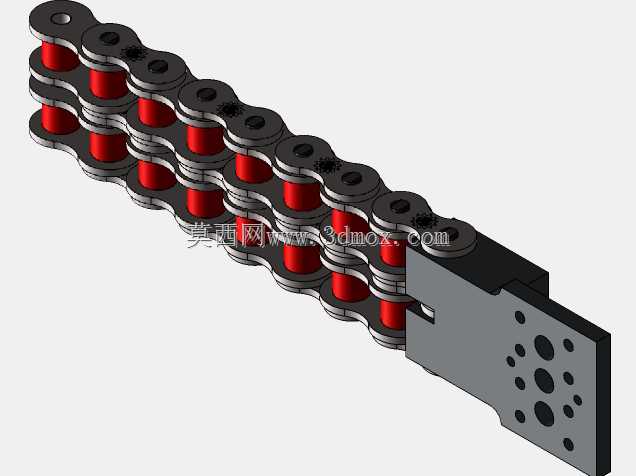

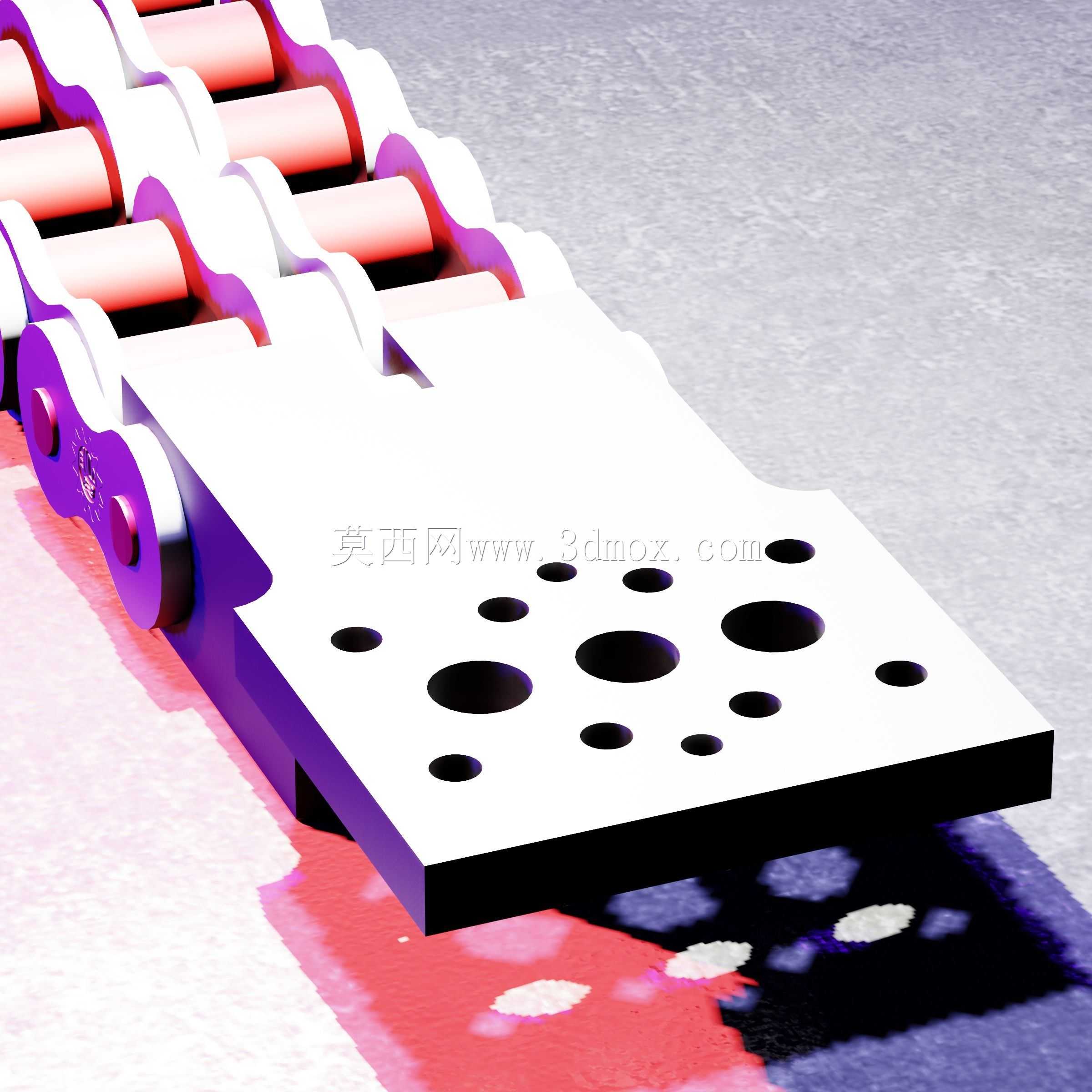

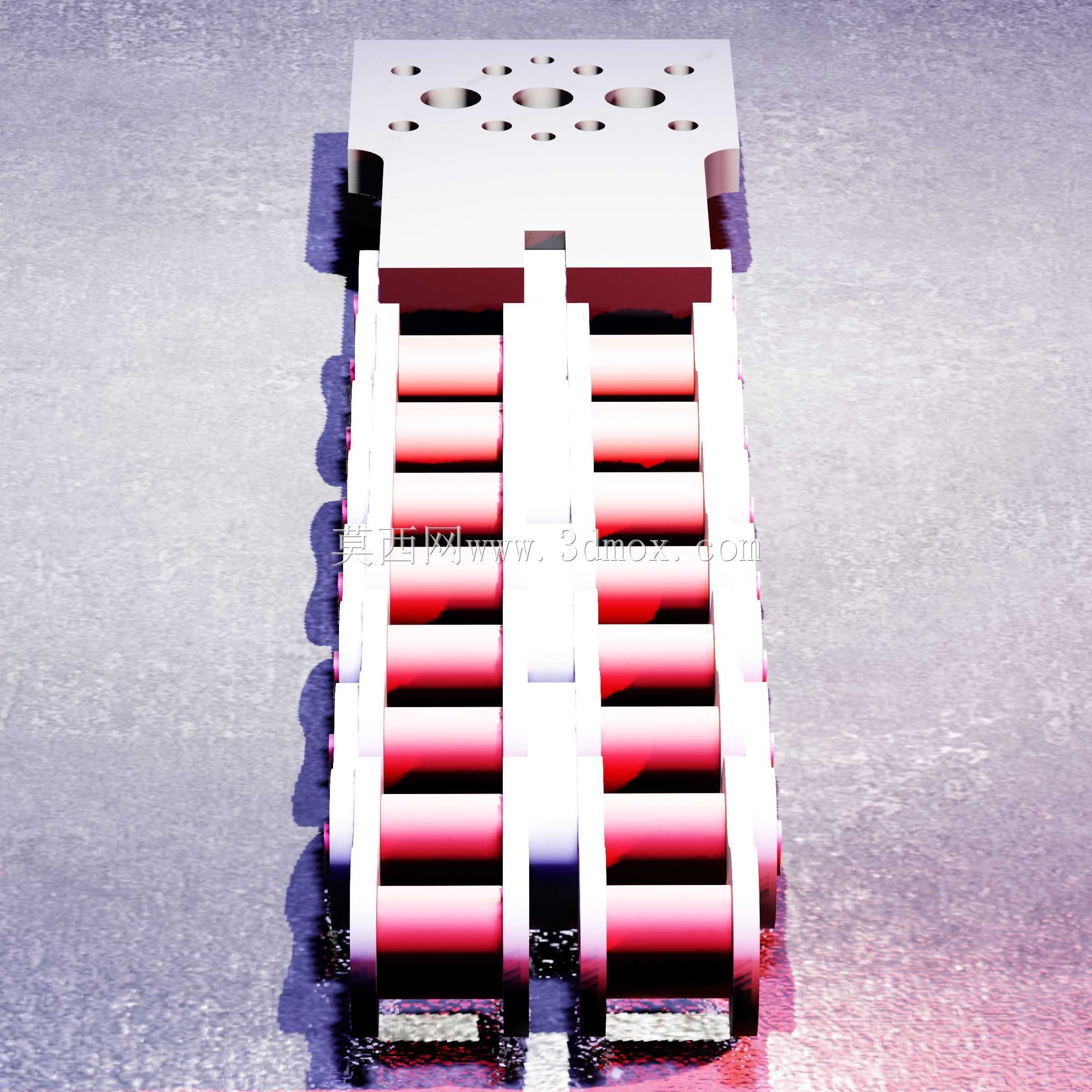

沟渠开关JT7020配套滚子链传动组件

　　在农田灌排、市政沟渠管控、小型水利设施的启闭作业场景里，滚子链作为动力传递的核心挠性构件，直接决定了沟渠开关动作的可靠性与负载传递效率，这套适配JT7020型沟渠开关的滚子链，就是针对户外沟渠工况的传动需求完成的结构设计。不同于普通输送线用的标准滚子链，这套组件在设计阶段就充分考虑了沟渠周边高湿、多泥沙、长期暴露在户外的作业环境，链板的铰接间隙做了针对性的收窄优化，避免灌溉携带的泥沙、田间浮土嵌入铰接缝隙造成的卡滞、磨损加剧问题，同时链节的配合公差经过反复校核，既能保证绕链轮转动时的灵活度，又不会因为间隙过大在长期启闭受力后出现链节松脱、传动跳齿的故障。从实际安装边界来看，

　　这套滚子链的单节节距匹配JT7020沟渠开关的启闭行程链轮参数，整体展开长度完全覆盖开关从全闭到全开的行程余量，安装时不需要额外截链或者拼接，两端的连接链节直接适配开关启闭摇臂与驱动端链轮的固定点位，装配时只需要对准链轮齿槽卡入，调整好张紧度即可完成安装，不需要额外做定制化的连接加工。从功能特性上看，这套滚子链承担的是把手动或者电动驱动端的扭矩传递到沟渠开关闸板的作用，相比齿轮传动或者连杆传动，链传动的布置灵活性更高，能够适应沟渠开关驱动端与闸板摇臂之间存在的安装位置偏差，即使现场安装时两个传动点位存在小范围的同轴度误差，也不会出现传动卡滞的问题，同时挠性的链结构能够缓冲闸板启闭时遇到的杂物卡阻冲击，避免刚性传动下的零部件崩裂问题。

　　设计过程中，链板的厚度、滚子的直径都经过了负载校核，能够承受闸板在满水位下启闭的最大拉力，不会因为长期带水作业出现链板拉伸变形、节距变大导致的传动失效，滚子的表面做了耐磨处理，和链轮齿面啮合时的接触应力控制在材料许用范围内，长期往复启闭作业的磨损量远低于普通工业链条，能够减少户外工况下的维护频次。在实际应用中，这类配套滚子链除了用在沟渠开关的启闭传动上，也能适配同规格的小型闸板启闭机构、田间分水口管控装置，只要传动链轮的节距、负载等级匹配，都可以直接替换使用。设计时没有采用过度复杂的密封结构，因为户外沟渠作业环境下，复杂的密封结构反而容易积攒泥沙造成铰接点抱死，简单可靠的间隙配合加耐磨材质选型，更适合这类野外少维护的应用场景，

　　链节之间的铰接转动阻力经过优化，手动驱动启闭时不需要施加过大的操作力，电动驱动时也不会因为传动阻力过大造成驱动电机过载。从安装适配性上看，链条的宽度尺寸匹配标准链轮的齿宽要求，两端的连接附件可以根据现场安装需求调整固定方向，不管是水平布置的传动路径还是倾斜布置的传动路径，都能保证啮合顺畅，不会出现侧偏磨链板的问题。日常运维时，只需要定期清理链节缝隙里积攒的泥沙，少量涂抹润滑脂就能保证长期稳定工作，不需要频繁拆解更换部件，对于分布零散、运维条件有限的农田沟渠、市政排洪沟来说，这种可靠的链传动结构相比其他传动形式的适配性更强，也更符合现场的实际使用需求。
