钻机配套传动钻链结构设计

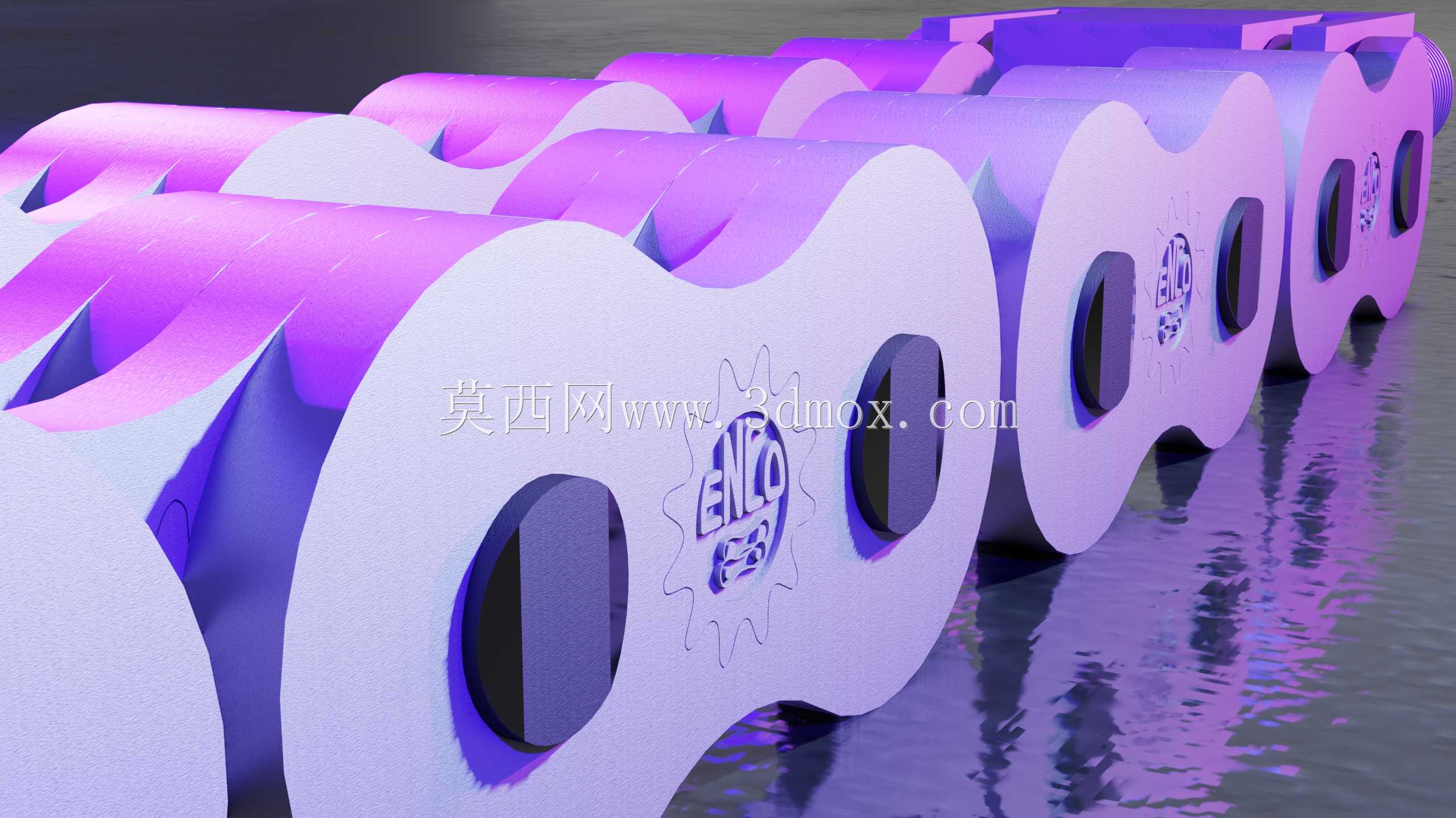

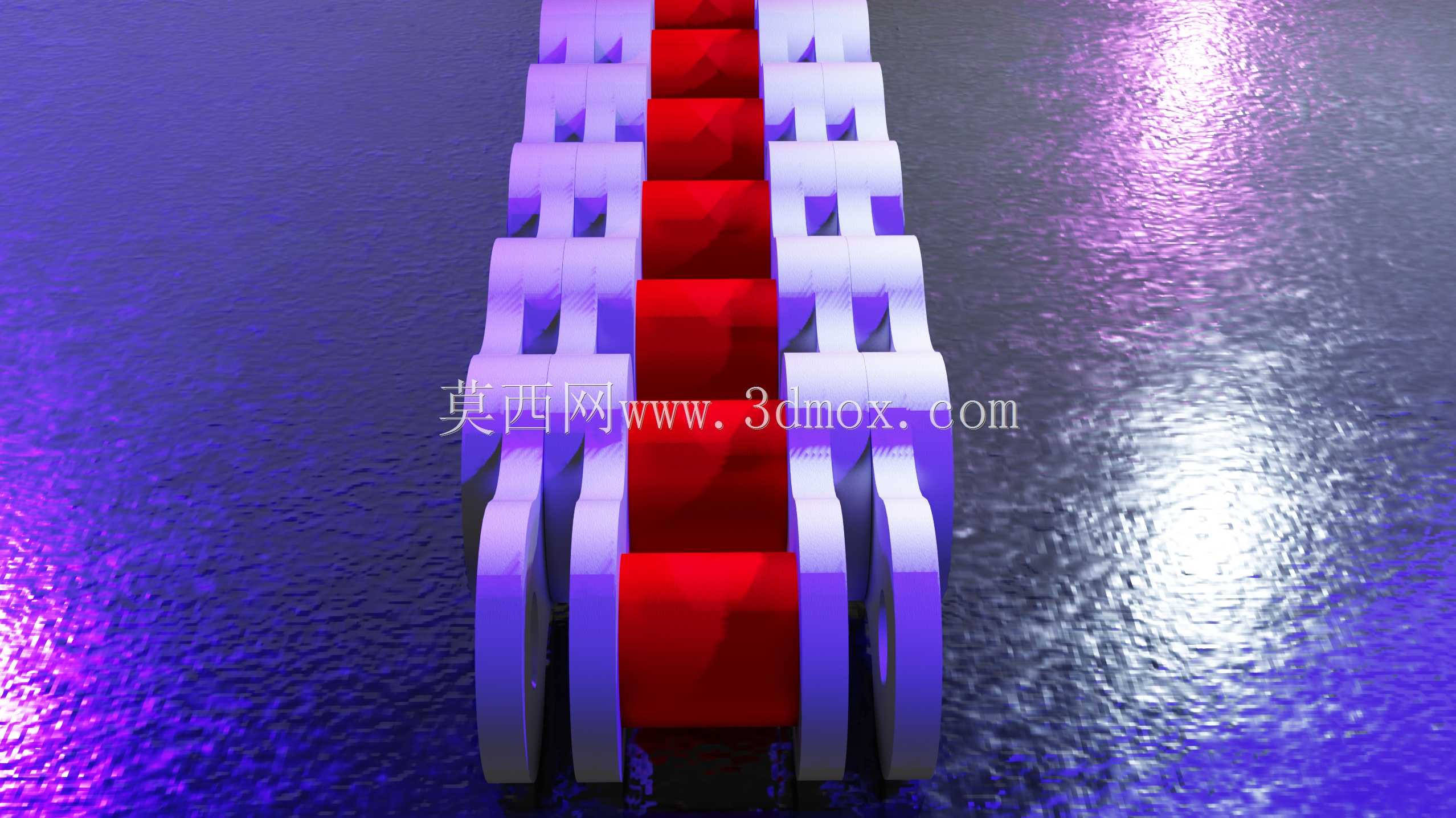

　　在矿山钻探、井下采掘、工程地质勘察作业场景里，钻链是钻机进给系统、钻具传动系统里承担载荷传递、进给牵引的核心构件，区别于常规输送用滚子链，这类钻链需要适配钻机作业时的高频冲击载荷、泥浆粉尘侵蚀工况，同时要满足钻具进给时的同步精度要求，避免传动间隙导致的钻孔偏斜、进给卡滞问题。从结构设计逻辑来看，这款钻链采用了内外链板交错叠装的组合形式，每节链板通过销轴与套筒过盈压装配合，链板上的销轴孔做了倒角强化处理，避免长期交变载荷下孔位出现应力集中开裂的问题；链节之间的铰接间隙控制在极小范围内，既保证链节绕销轴转动的灵活性，适配钻机传动链轮的啮合包角，又能减少反向传动时的空程间隙，保障钻具进给的位移精度。链板的外形做了圆弧过渡优化，

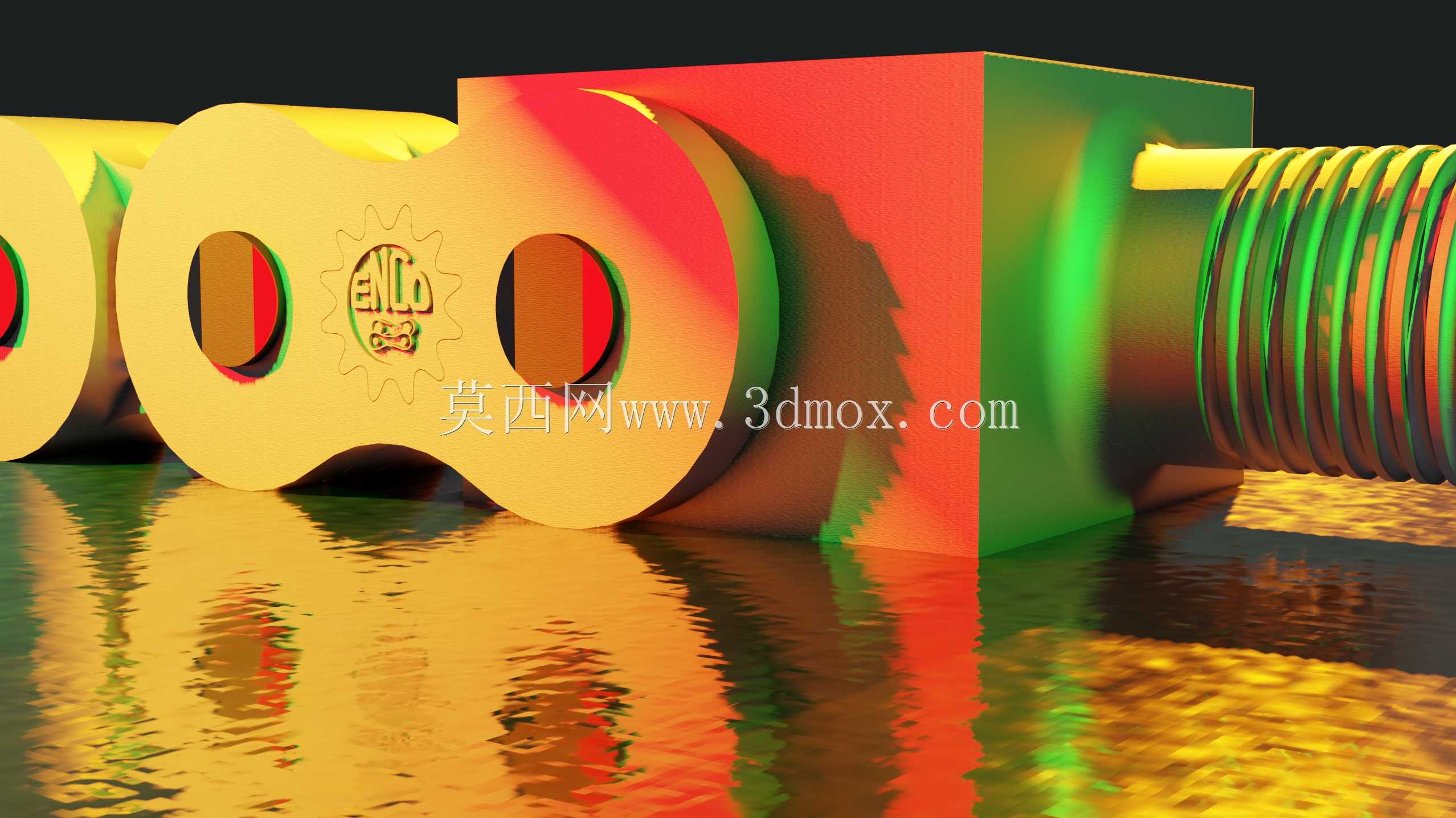

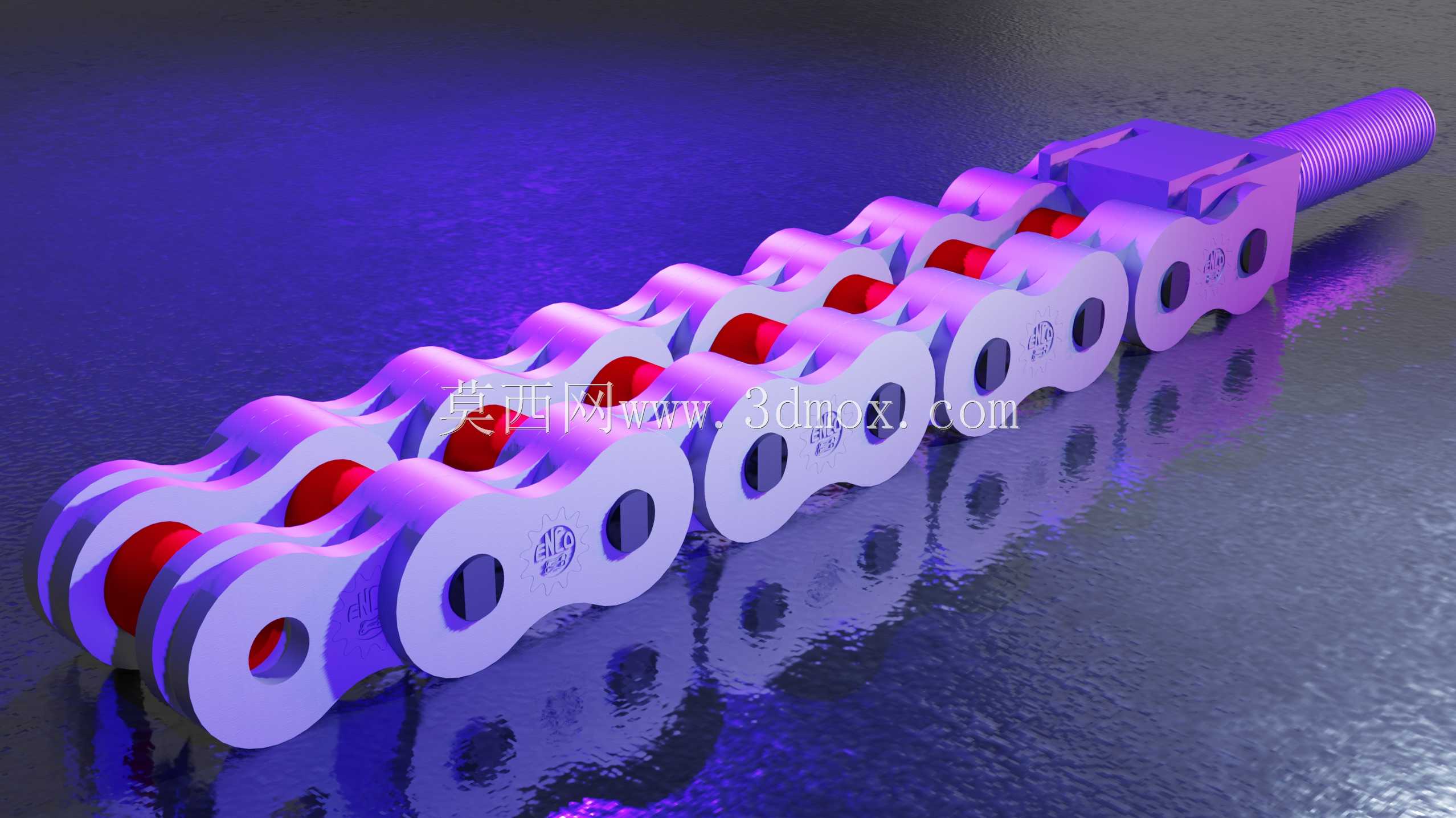

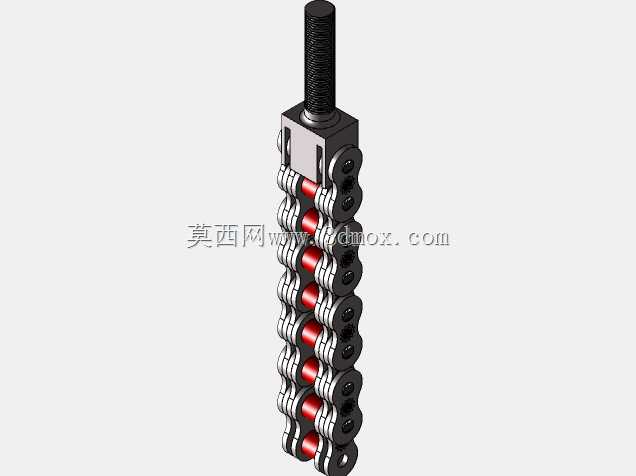

　　没有尖锐的直角棱边，一方面是减少链节运动过程中与钻机护罩、导向槽的剐蹭磨损，另一方面也能降低应力集中系数，提升链板在冲击载荷下的抗疲劳寿命，每节外链板上预留的定位孔，既可以作为链节磨损检测的基准标记，也能适配钻机上的链节张紧检测传感器安装需求，方便运维人员快速判断链条的伸长量，及时调整张紧度避免跳齿。端部设计的外螺纹连接段，是专门适配钻机钻具牵引座的安装结构，不需要额外加装连接接头，直接通过螺母锁紧就能实现钻链与牵引滑台的刚性连接，减少了连接环节的累积误差，也避免了额外接头在大载荷下断裂脱落的风险。从安装边界来看，这款钻链的单节链板厚度、销轴直径都经过匹配计算，适配常用的中小型工程钻机链轮齿形参数，安装时不需要对原有钻机的链轮、

　　导向架做改造，直接替换原有同规格链条即可，链条的最小弯曲半径满足钻机传动箱内的链轮布置要求，不会出现链节卡滞、啮合干涉的问题。实际作业过程中，这类钻链不仅承担钻具轴向进给的牵引力传递，在部分具备回转冲击功能的钻机里，还需要承受钻具回转带来的附加周向载荷，因此链板的材质选型通常会选用高强度合金结构钢，表面做渗碳淬火处理，提升耐磨性能与芯部韧性，销轴表面做硬化处理，减少铰接位置的磨损速率，延长链条在恶劣工况下的使用寿命。在钻机的排渣输送辅助机构里，同结构的链条也可以作为刮板排渣链使用，只需要在链板上加装排渣刮板，就能实现钻孔岩屑的连续输送，这时候链板的结构强度也能满足岩屑输送时的刮擦载荷，不需要单独更换不同规格的链条，

　　减少了设备的备件储备种类。设计过程中需要重点关注链节的互换性，每一节内链节、外链节都要做到完全互换，当现场出现单节链板断裂、销轴磨损的情况时，运维人员不需要更换整根链条，只需要替换损坏的单节链节就能快速恢复设备作业，大幅降低野外作业时的故障停机时间。链节之间的铰接位置设计有防尘间隙，可以留存少量润滑脂，在粉尘、泥浆飞溅的作业环境里，润滑脂可以阻挡杂质进入铰接摩擦面，减少磨粒磨损，即使在没有定期加注润滑脂的工况下，也能保证较长的使用寿命。从传动匹配角度，这款钻链的节距参数经过优化，与钻机常用的主动链轮、从动链轮的齿距完全匹配，啮合过程中不会出现冲击、爬齿的问题，传动过程中的动载荷更小，能降低钻机传动系统的振动与噪音，提升作业时的稳定性。在安装尺寸方面，链条的总宽度、链板高度都控制在常规钻机导向槽的尺寸范围内，安装时不需要调整导向槽的宽度与压条间隙，装配后链条与导向槽两侧的间隙均匀，不会出现跑偏、卡滞的问题，端部螺纹段的长度足够适配不同厚度的牵引座安装板，通过调整锁紧螺母的位置就能补偿链条初期磨损带来的伸长量，延长链条的调整周期，减少运维频次。
