ANSI80标准滚子链链轮传动组件

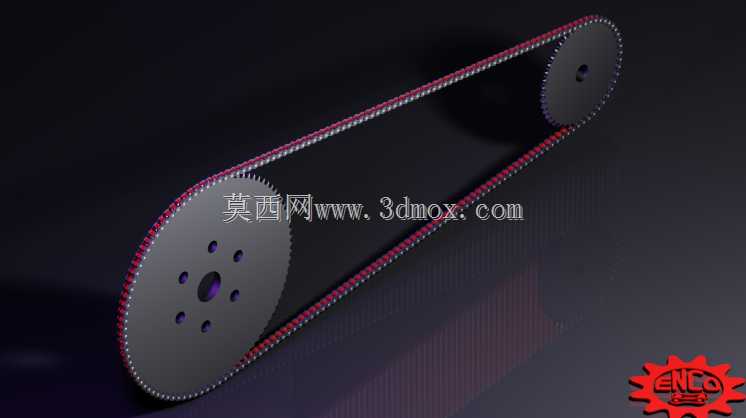

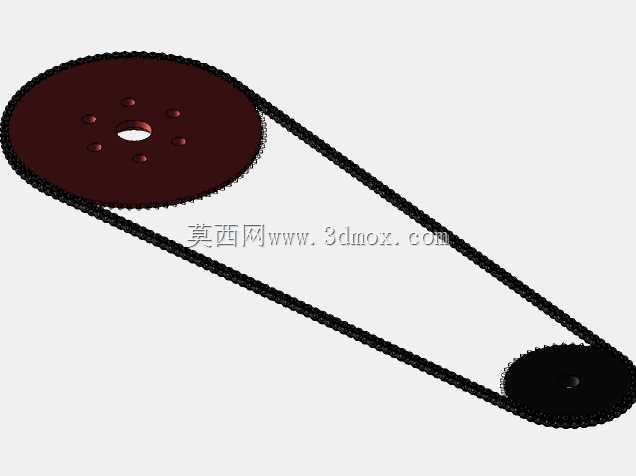

　　这套链传动组件在常规工业场景里覆盖的使用范围很广，从散料输送线的动力传递单元，到搅拌设备的主传动连接结构，都能见到同规格传动副的应用，核心是靠啮合传动保证恒定的平均传动比，不会像带传动那样出现打滑丢转的问题，适合低速重载、传动中心距偏大的布置场景。做这套结构设计的时候，首先要卡准ANSI80链条的标准节距参数，链轮的齿形不能随意绘制，要保证链节能平稳顺畅啮入啮出，啮合时的冲击和接触应力要控制在合理区间，避免运行中出现卡链、跳齿的异常工况。大链轮采用辐板式结构，轮缘位置均匀布置了减重孔，既可以降低整体转动惯量，也方便安装时的吊装对位，轮毂位置的轴孔是按照常规传动轴的配合公差设计的，键槽尺寸匹配对应轴径的平键标准，

　　装配时不需要额外做二次修配就能完成周向固定。小链轮因为转速更高，齿数设计得更少，整体采用实心轮体结构，保证轮齿的强度储备，毕竟链传动的小轮啮合频次远高于大轮，齿面磨损速度更快，结构上做加强处理能有效延长整套组件的更换周期。布置两个链轮的中心距时，要给链条预留合适的松边垂度，不能张得过紧，不然会大幅增加轴承受力，加剧铰链磨损，也不能太松导致运行中链条抖动、脱链。这套传动副的安装边界要提前在整机布局时留足空间，大链轮的径向尺寸要和周边的机架护罩预留至少20mm的安全间隙，链条运行轨迹的外侧要加装可拆卸的防护罩，避免运行中杂物卡入链节间隙，也能防止检修人员误触运动部件。齿形设计上采用的是三圆弧一直线的标准齿槽形状，

　　加工时用成型铣刀就能直接加工，不需要定制特殊刀具，加工成本可控，而且这种齿形的啮合性能好，链条节距因为磨损出现少量伸长的时候，依然能保证啮合顺畅，不会轻易出现脱链故障。链条选用的是标准ANSI80滚子链，每个链节的滚子和套筒之间是间隙配合，啮合时滚子可以在链轮齿面上滚动，大幅降低啮合过程中的摩擦磨损，内链板和外链板做了等强度处理，板孔的过盈量控制在合理范围，既保证连接牢固，也不会因为装配应力导致链板提前开裂。在输送设备上使用这套组件时，通常会把大链轮作为主动轮，降低输出转速，增大输出扭矩，带动输送网带或者刮板运行，适合输送矿石、颗粒原料这类重载物料；在搅拌设备上应用时，会根据搅拌轴的转速要求匹配两个链轮的齿数比，

　　把电机的高转速降到搅拌作业需要的工作转速，传动效率能保持在95%以上，比蜗轮蜗杆传动的能耗更低。设计建模的时候，每个链节都按照实际装配约束做了配合，能直观模拟出链条绕链轮转动的运动状态，方便校验运动过程中是否存在干涉，也能直接导出工程图标注尺寸，用于生产加工。安装时要保证两个链轮的端面处于同一平面，不能出现偏斜，不然会导致链条单侧磨损加剧，甚至出现链条脱槽的问题，轴的支撑位置要选用调心性能合适的轴承，抵消长轴运行时的少量变形，保证链轮始终处于正确的啮合位置。日常维护时只需要定期给链节铰链位置加注润滑脂，就能有效降低磨损，延长整套传动组件的使用寿命，不需要频繁拆解更换零件，运维成本很低。
