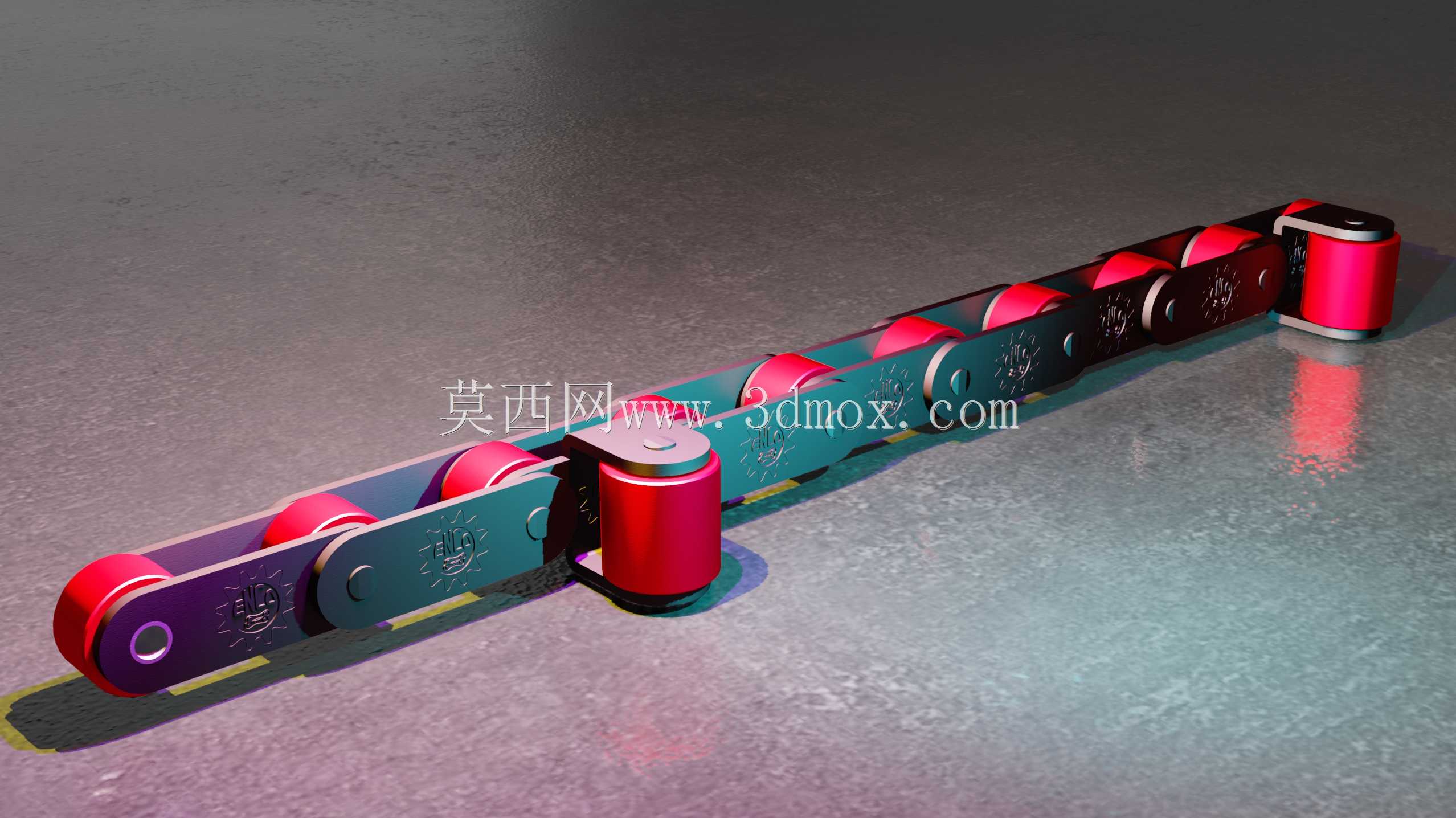

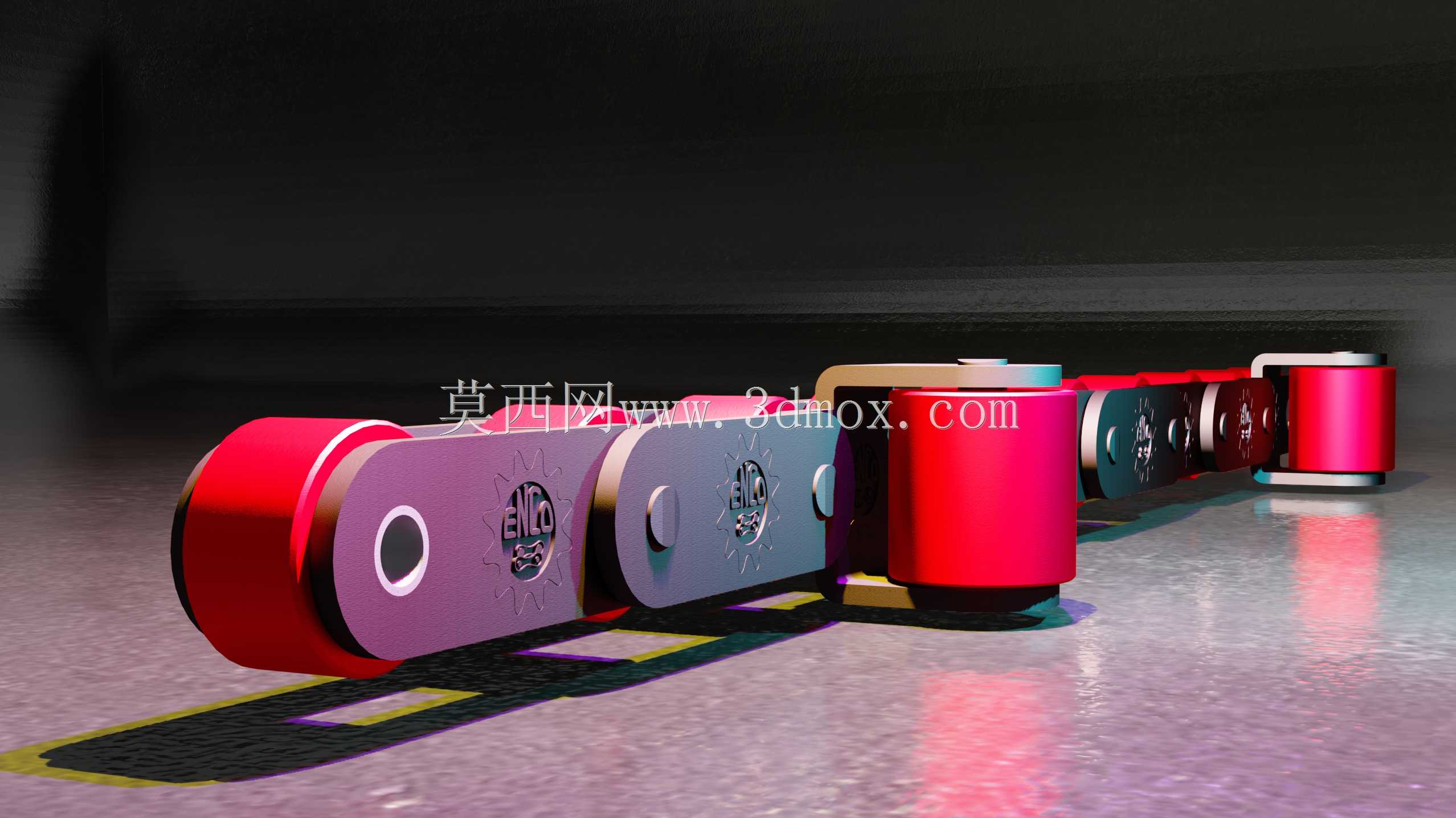

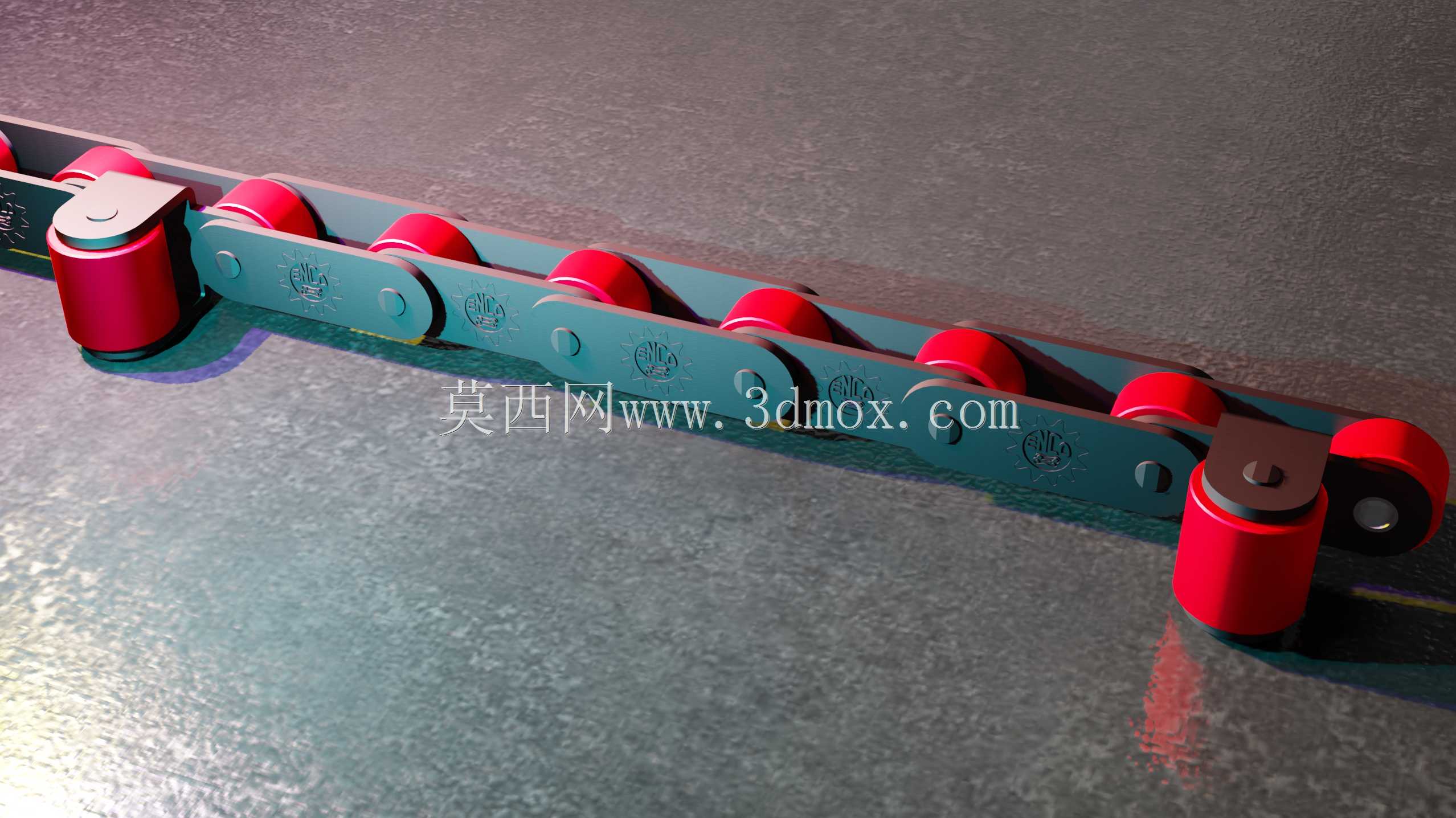

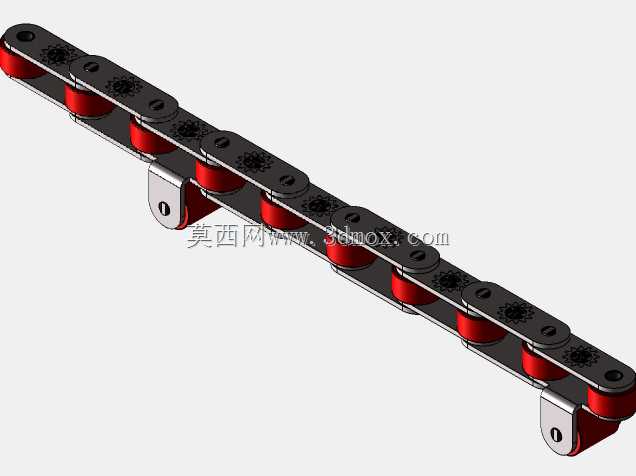

带侧压滚轮长节距输送链结构

　　在散料、成件物料的长距离输送工况里，常规短节距滚子链往往因为单节承载上限不足、铰接点磨损过快，难以适配矿山、建材、冶金这类重载输送场景，长节距侧压链的出现，刚好填补了这部分应用空白。这类链条的单节节距比普通传动链大30%到60%，同等输送长度下铰接点数量更少，运行过程中的累计磨损量能得到有效控制，配合侧置的压滚轮结构，能在输送过程中对物料侧边施加稳定的侧向压紧力，避免爬坡、转弯输送段的物料滑移、跑偏问题。

　　从实际应用场景来看，这类链条常被用在板式给料机、重型刮板输送机、铸锭输送辊道的牵引构件上，尤其是在输送温度偏高、有一定磨蚀性的物料时，链板采用加厚的合金结构钢冲压成型，销轴与链板的配合面做了表面硬化处理，铰接位置的间隙控制在0.05mm到0.12mm之间，既保证铰接转动的灵活性，又能避免磨粒进入配合面造成早期磨损失效。侧压滚轮的安装位置经过反复校核，滚轮轴线与链条运行方向垂直，滚轮外圈采用耐磨聚氨酯或者淬火合金钢材质，根据输送物料的特性选择对应材质：输送易碎成件物时用聚氨酯滚轮避免磕碰损伤，输送高温磨蚀性物料时用淬火钢滚轮提升使用寿命。

　　设计这类链条结构的时候，首先要确定的是单节链条的极限拉伸载荷，根据输送线的总长度、物料总重量、运行加速度计算出最大牵引力，再预留1.5到2倍的安全系数确定链板厚度、销轴直径。链板的外形采用腰形等强度设计，避免应力集中在链板孔位周边，孔位与链板边缘的距离不小于销轴直径的1.2倍，防止受拉时链板从孔位处撕裂。侧压滚轮的安装支座与外链板做成一体化结构，相比焊接式的支座，一体化结构的抗冲击性能更好，在频繁启停、有冲击载荷的输送工况下不会出现焊缝开裂的问题。滚轮内部采用自带密封的深沟球轴承，轴承两侧带双唇式密封圈，能阻挡输送过程中的粉尘、碎屑进入轴承滚道，延长润滑维护周期。

　　安装边界方面，这类链条配用的链轮齿形要符合长节距输送链的啮合标准，链轮的齿根圆直径根据节距、滚子直径计算确定，安装时两轴的平行度公差要控制在千分之一以内，避免链条运行过程中出现偏磨、卡滞。链条的初始张紧度调整为松边垂度为两链轮中心距的1%到2%，张紧力过大会加剧销轴与链轮齿的磨损，张紧力过小则容易在运行中出现跳齿、脱链问题。侧压滚轮的工作面与物料侧边的间隙要根据物料的尺寸公差调整，正常运行时滚轮对物料的侧压力控制在50N到200N之间，既能保证物料不跑偏，又不会因为压力过大造成物料变形或者滚轮轴承过载。

　　在实际运行过程中，这类链条的铰接点需要定期加注润滑脂，润滑脂采用极压锂基脂，能在重载、高温的工况下保持足够的油膜强度，避免金属直接接触造成的干摩擦。侧压滚轮的轴承要每运行2000小时做一次密封检查，如果发现密封圈破损要及时更换，防止粉尘进入轴承造成卡滞。链条运行一段时间后会出现一定的伸长，当伸长量超过原长度的3%时，要及时拆除多余链节或者更换整条链条，避免啮合间隙过大造成的冲击、跳齿问题。相比普通的输送链条，带侧压滚轮的长节距链不需要额外在输送线侧面安装导向挡边，能简化输送机架的结构设计，降低设备整体的制造成本，同时侧压滚轮的滚动摩擦相比固定挡边的滑动摩擦，运行阻力能降低40%左右，配套的驱动电机功率可以相应减小，长期运行的能耗成本更低。

　　针对不同的输送倾角，侧压滚轮的安装角度可以做适应性调整，当输送倾角超过15度时，滚轮的轴线可以适当倾斜，让侧压力产生一个向上的分力，辅助物料保持在输送面上，避免下滑。在转弯段的输送线路上，侧压滚轮还可以充当导向轮，与转弯段的导轨配合，引导链条顺利通过弯道，不需要额外加装转弯导向构件，进一步简化线路结构。链板表面可以根据使用需求做镀锌、发黑或者喷塑处理，在有腐蚀的工况下，比如输送化工原料、潮湿环境下的物料输送，镀锌层能有效隔绝水汽与腐蚀介质，提升链条的防锈蚀能力，延长整体使用寿命。
