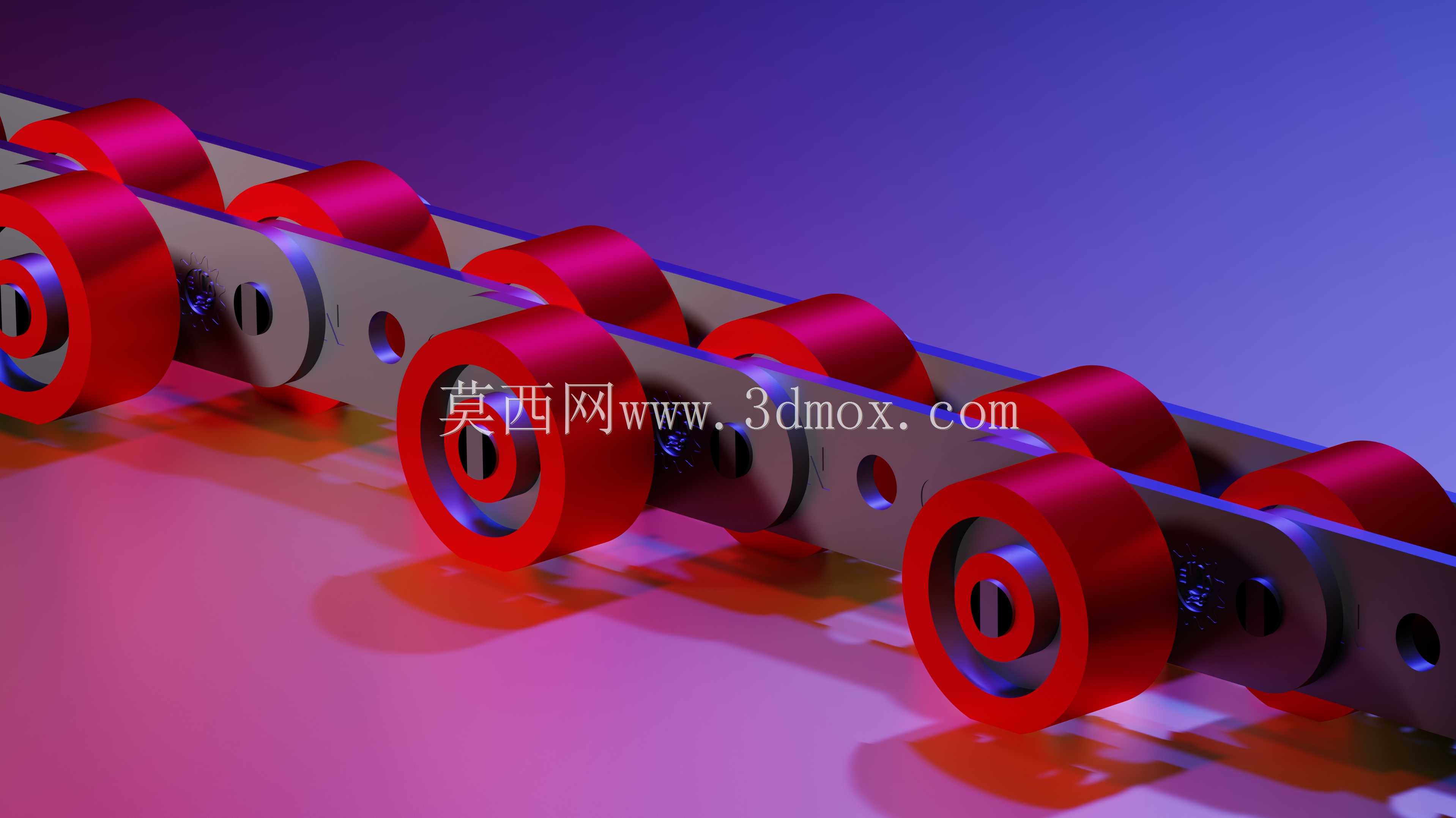

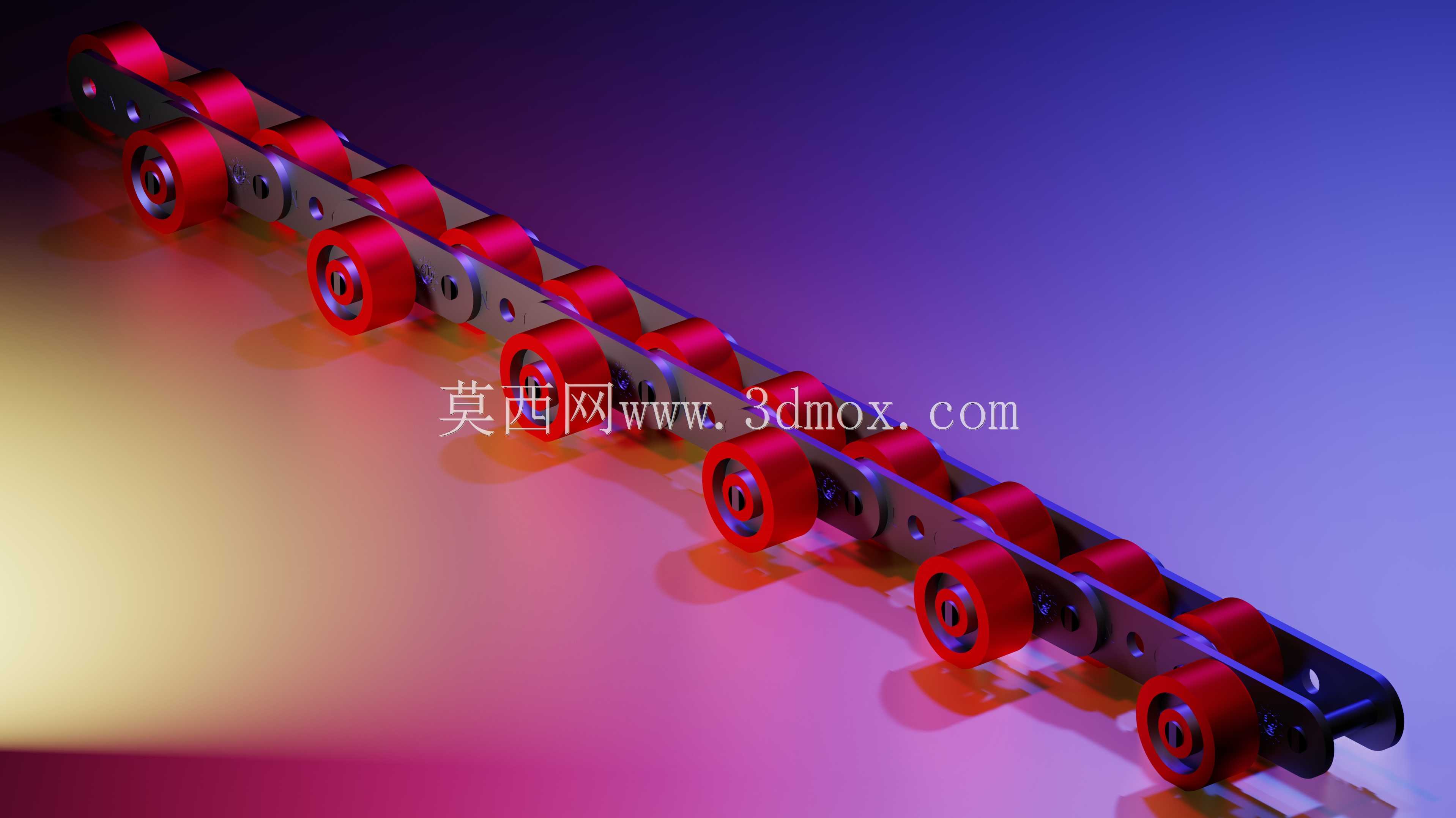

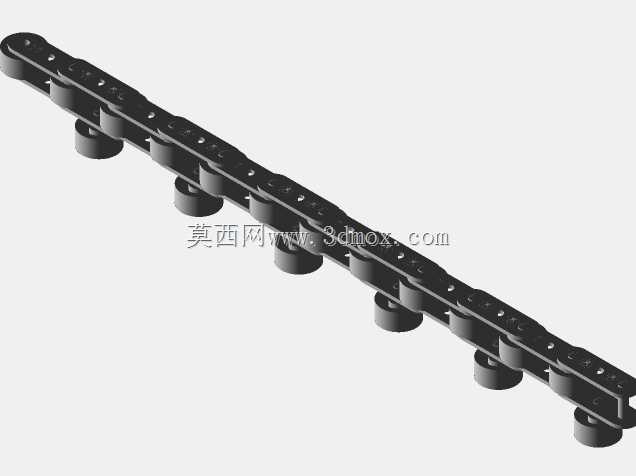

带侧滚柱的蓄能器顶部输送滚子链结构

　　这类带侧滚柱的滚子链，常应用在蓄能器顶部的物料输送工位，也可适配在搅拌机、散料输送设备的重载输送段，区别于普通标准滚子链，侧置滚柱的设计核心是解决输送过程中链条与侧边导轨的滑动摩擦问题，在常规链传动的基础上，将链节侧面与导轨的接触形式从滑动摩擦替换为滚动摩擦，能大幅降低长距离输送时的运行阻力，减少链板的异常磨损，延长整套输送机构的维护周期。

　　从结构设计逻辑来看，整套链条的内链节、外链节仍遵循短节距精密滚子链的基础啮合参数，能和标准链轮实现顺畅啮合，不需要单独定制特殊齿形的链轮，可直接适配现有输送线的链轮安装位，降低设备改造的替换成本。侧滚柱通过销轴同轴装配在链节外侧，滚柱自身可绕销轴独立转动，当链条沿侧边导向导轨运行时，侧滚柱直接与导轨侧面接触滚动，避免链板本体直接与导轨发生剐蹭，尤其在输送路径存在水平转弯、或者物料偏载导致链条受侧向力的工况下，这种结构能有效避免链板卡滞、异常磨损甚至断链的故障。

　　在安装边界层面，这类链条的链节宽度比同规格标准滚子链略宽，设计输送线机架时需要预留侧滚柱的转动空间，导轨与链条中心的距离需要匹配侧滚柱的外圆半径，保证侧滚柱能完全贴合导轨滚动面，既不能间隙过大导致导向失效，也不能间隙过小挤压滚柱造成转动卡滞。销轴的装配采用过盈配合与外链板固定，内链节的套筒与内链板同样采用过盈配合，滚子与套筒之间保留合理的转动间隙，保证与链轮啮合时滚子能顺畅转动，减少链轮齿面的磨损。侧滚柱的内孔与销轴之间设置有润滑储油间隙，装配时填充润滑脂，能在长期运行过程中持续为滚柱转动面提供润滑，避免干摩擦导致的滚柱抱死。

　　在实际应用场景中，这类链条除了蓄能器顶部的工件输送工位，还可用于冶金行业的散料输送线、建材行业的搅拌站物料输送段、以及自动化仓储线的托盘输送机构，尤其适合输送路径存在侧向导向、运行速度不超过1m/s、单次连续运行时长较长的工况。相比普通不带侧滚柱的滚子链，在同等侧向载荷的工况下，链条的使用寿命能提升40%以上，运行时的噪音能降低15分贝左右，同时因为运行阻力降低，配套的驱动电机功率可以适当下调，减少设备的运行能耗。

　　设计建模过程中，需要重点保证链节之间的铰接间隙合理，既要保证链条能顺利绕链轮弯曲，也要避免间隙过大导致链条运行时抖动量超标。侧滚柱的端面与链板侧面需要保留微小的轴向间隙，避免运行过程中热胀冷缩导致滚柱与链板发生摩擦卡滞。所有转动副的表面粗糙度需要控制在合理范围，减少转动过程中的摩擦阻力，链板采用冲孔落料工艺加工后需要做去毛刺处理，避免应力集中导致链板在重载工况下发生断裂。整套链条的相邻链节精度需要保持一致，保证链条总长的累积误差控制在允许范围内，避免安装时出现链条过松跳齿或者过紧张紧力过大的问题。在输送重载物料时，还可以根据实际载荷需求加大销轴直径、提升链板的热处理硬度，进一步提升链条的承载能力，适配更高载荷的输送需求。
