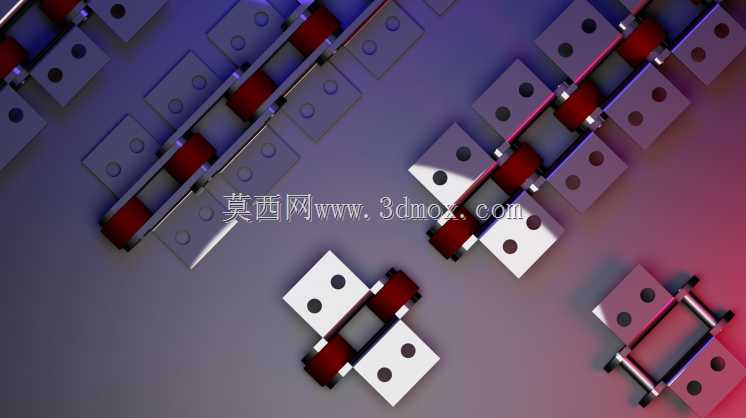

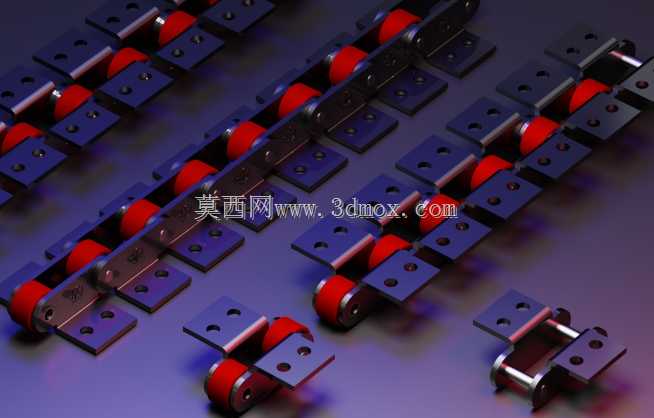

带K2附件双节距2082输送链条结构

　　在散料、成件物品的长距离输送工况里，双节距输送链一直是兼顾承载能力与运行平顺性的核心传动部件，这款带K2 1X1附件的2082规格双节距传送链，针对常规输送场景里需要直接挂载工装、承托工件的需求做了针对性的结构适配，不需要额外在链节上焊接或打孔加装连接件，出厂自带的附件板就能直接完成与输送工装、载具的连接，大幅降低现场安装改造的工作量。从实际应用场景来看，这类链条常被用在食品加工生产线的工件输送、建材行业的砌块转运、家电装配线的工装板输送，还有部分轻工产品的烘干线、冷却线输送环节，相比普通短节距滚子链，双节距结构的链节距更大，相同输送长度下所需的链节数量更少，铰接点的磨损累积量更低，整体运行的铰接摩擦损耗更小，适合中低速、

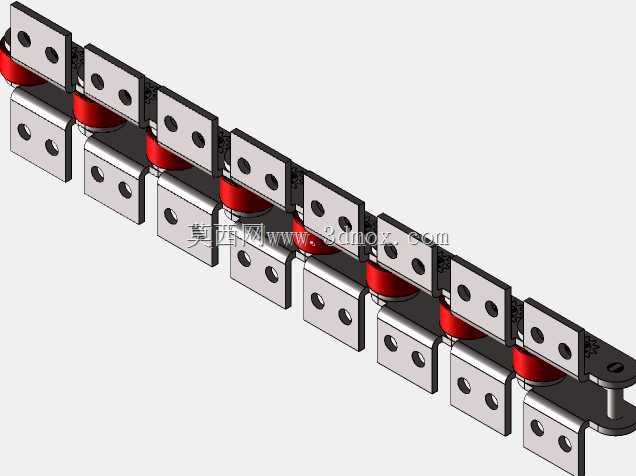

　　长距离的连续输送工况。从功能特性上看，这款链条的K2附件为双侧弯板结构，每个附件板上预留了两个标准安装孔位，孔位的位置度公差控制在行业通用的安装精度范围内，能适配市面上多数标准规格的输送载具连接尺寸，不需要现场二次扩孔或调整孔位；链板采用了等强度设计，内外链板的受力截面经过优化，在保证链节抗拉强度的前提下，尽可能降低了链板自身重量，减少链条运行时的惯性冲击，尤其是在频繁启停的输送工位，能有效降低链轮与链节啮合时的冲击载荷，延长整套传动系统的使用寿命。滚子部分采用了与套筒间隙配合的结构，滚子外径与2082规格链轮的齿槽尺寸完全匹配，啮合时滚子能在链轮齿面自由转动，把滑动摩擦转化为滚动摩擦，减少啮合过程中的磨损量，同时滚子的端面与内链板之间留有合理的轴向间隙，即使在安装时存在少量的同轴度偏差，或者运行过程中出现轻微的链条跑偏，也不会出现滚子卡滞、偏磨的问题。设计思路上，这款链条没有盲目追求过高的精度冗余，而是围绕输送场景的实际痛点做平衡：针对输送工况下链条容易附着粉尘、细小颗粒的问题，套筒与销轴之间的间隙做了合理调整，既不会因为间隙过小导致杂质进入后出现铰接卡滞，也不会因为间隙过大导致链条运行时晃动量超标，影响输送定位精度；附件板与链板的连接采用了与链节同强度的铆接结构，铆接后的抗剪切能力能达到链板本身抗拉强度的90%以上，避免输送重载工件时出现附件脱落的问题。从安装边界尺寸来看，这款链条的链节距为50.8mm，

　　对应2082双节距链的标准规格，滚子直径为15.88mm，内节内宽为15.75mm，配套链轮的齿形需要符合双节距输送链的啮合标准，不能用普通短节距滚子链的链轮替代，否则会出现啮合干涉、跳齿的问题；K2附件的安装孔中心距为25.4mm，孔直径为8.5mm，附件板顶面到链条销轴中心的高度为19.8mm，在设计输送机架的时候，需要预留足够的安装空间，保证附件板在运行到回程段时不会与机架横梁、托条发生刮蹭；链条的最小允许弯曲半径对应链轮的最小齿数为12齿，在张紧机构的设计上，建议采用弹簧张紧或重力张紧结构，张紧行程不小于两个链节的长度，方便后期链条磨损伸长后做张紧调整，同时要注意张紧力不能过大，否则会大幅增加销轴与套筒之间的比压，

　　加速铰接点的磨损。在实际选型使用的时候，需要根据输送工件的总重量、输送速度、工作环境温度来确认链条的极限载荷，这款链条的许用工作拉力需要结合运行工况的工况系数做折算，比如在有冲击载荷的搅拌线配套输送场景，工况系数需要取1.5以上，不能直接用样本上的极限拉伸载荷作为选型依据；链条的铰接点需要定期加注润滑脂，尤其是在多粉尘、高湿度的工况下，润滑脂能在铰接副表面形成油膜，阻挡杂质进入摩擦面，同时减少锈蚀的概率；如果是在高温环境下使用，需要确认链板和销轴的材质热处理工艺是否适配高温工况，避免高温下材料硬度下降导致链条提前失效。另外，这款链条的链节连接采用了标准的连接链节结构，现场拼接的时候不需要专用的压装工具，用卡簧钳就能完成连接链节的拆装，方便后期维护时更换损坏的链节，不需要整根链条报废更换，能降低设备的后期维护成本；在安装的时候，需要保证主动轴与从动轴的平行度偏差不超过千分之二，两轴的链轮端面要处于同一平面内，否则会出现链条偏磨、附件与机架刮蹭的问题，调试的时候要先空载运行一段时间，检查链条的啮合情况、运行噪音，确认没有卡滞、跳齿的问题后再加载运行。
