重载输送用模块化累加链结构设计

　　在连续化生产的物料输送场景里，累加链是差速输送、积放存储工位的核心执行部件，和普通定速输送链不同，这类链条需要在输送线特定区段实现物料的临时停留、累积存放，同时保持整线驱动端持续运转，避免频繁启停电机带来的传动冲击与能耗损耗，广泛应用在汽车零部件装配线、家电总装线、仓储分拣输送系统、重型工件缓存工位中，承担不同重量规格工件的承载与可控输送功能。

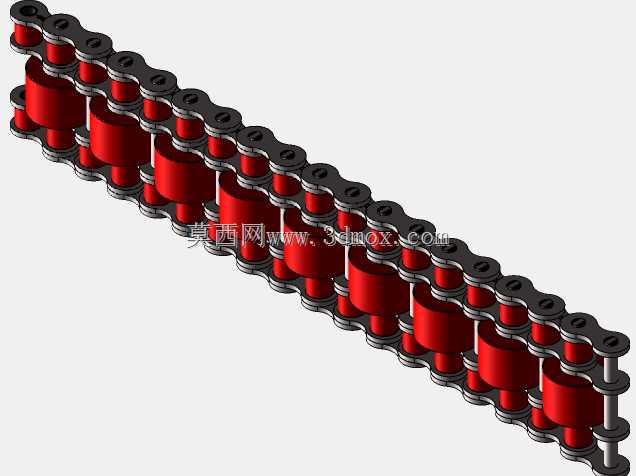

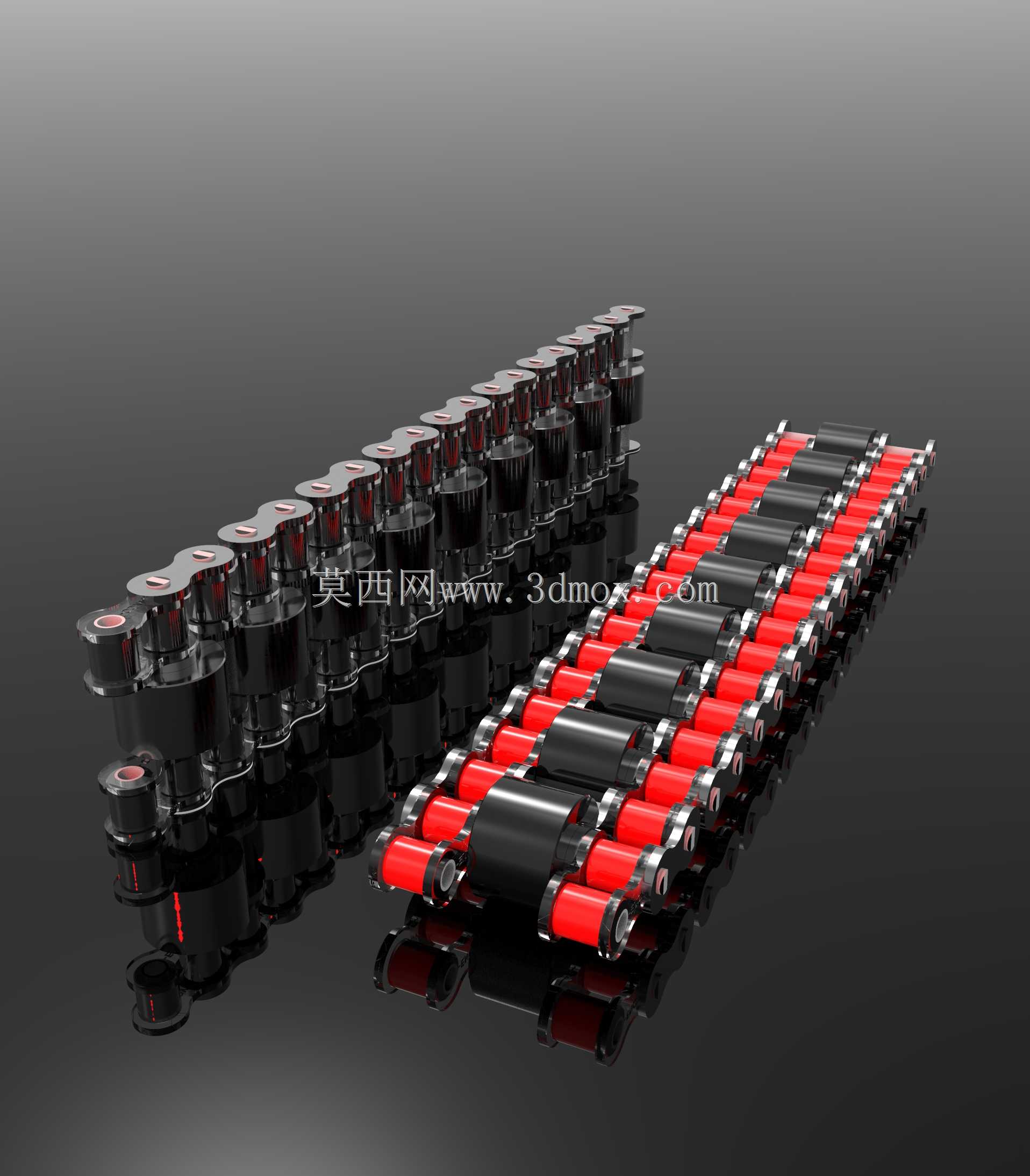

　　这款累加链采用模块化单元拼接设计，每一节链节都集成了独立的承载滚轮与传动铰接结构，相邻链节通过精密销轴实现铰接，既保证链条沿输送轨迹弯折运行的灵活性，又能让单节链节在遇到前方工件阻挡时，通过滚轮与承载面的相对滑动实现积放，不会出现整线卡滞或传动件过载损坏的问题。从结构细节来看，链节主体采用高强度合金材质一体加工成型，承载滚轮外圈包覆高耐磨缓冲材质，一方面降低滚轮与输送导轨之间的运行噪音，另一方面减少长期往复运行带来的磨损量，延长链条整体的维护周期。

　　设计过程中首先要匹配输送线的额定承载需求，单节链节的垂直承载余量按照额定负载的1.5倍做安全系数校核，销轴的剪切强度、铰接部位的接触应力都经过反复验算，避免重载工况下出现链节断裂、销轴变形的故障。链条的侧向安装尺寸严格适配常规积放输送线的导轨槽宽，链节两侧的导向面与导轨侧壁预留0.2-0.5mm的配合间隙，既保证链条运行时不会出现侧向窜动，又避免间隙过小导致运行卡滞，尤其是在输送线的水平转弯、上下坡过渡段，这个间隙量会根据转弯半径做针对性微调，保证整线运行的顺畅度。

　　从安装边界来看，这款累加链的链节铰接中心距采用行业通用的标准化尺寸，能够和现有主流积放输送线的驱动链轮、改向链轮完美啮合，不需要对现有线体的驱动端做大规模改造，替换维护时可以直接分段拼接，减少停机维护的时间成本。链条的滚轮突出高度经过精准计算，保证工件放置在链面上时，承载面完全由滚轮支撑，传动过程中链条主体和导轨之间没有滑动摩擦，只有滚轮的滚动摩擦，大幅降低整线的运行阻力，减少驱动电机的功率损耗。

　　实际应用中，这类累加链可以根据输送线的长度需求自由拼接链节数量，在需要实现工件积放的工位，不需要额外设置阻挡机构的复杂传动结构，仅通过前方工件的阻挡就能实现后续工件的逐段累积存放，当前方工件放行后，后续累积的工件会依次恢复输送状态，整个过程不需要调整链条的运行速度，非常适合多工位装配、工件冷却缓存、分拣前暂存这类需要动态调整物料存储量的输送场景。和普通的倍速链相比，这款累加链的单节承载能力更强，铰接部位的密封结构可以阻挡生产现场的粉尘、切削液进入铰接缝隙，在机加工车间的工件输送、焊接车间的零部件转运这类工况相对恶劣的场景下也能稳定运行，不会因为杂质进入铰接部位导致链条卡滞或磨损加剧。

　　在结构建模过程中，每一个链节的配合公差都按照实际加工精度做了参数化设置，销轴与链节孔的配合采用过渡配合，保证铰接转动灵活的同时不会出现松旷，滚轮与销轴之间设置有自润滑衬套，长期运行不需要频繁加注润滑脂，减少日常维护的工作量。链条整体的转弯半径适配常规输送线的最小转弯尺寸，在水平转弯段，链节之间的铰接转角经过限位设计，避免转角过大导致链条脱链或卡入链轮齿槽，保证运行过程的稳定性。
