堆积链飞辊输送传动结构设计

　　在连续式物料输送产线的设计选型过程中，堆积类输送链是兼顾物料承载、动态积放、长距离传动的核心构件，这款带中央双辊结构的堆积链飞辊，主要应用在需要实现物料暂存、分段输送、工位间缓冲的自动化输送场景，常见于家电装配线、包装物料输送线、轻型工件热处理前后的传输工位，以及电商仓储的分拨输送段，能够在全线不停机的状态下，实现局部工位的物料堆积等待，避免工件之间的刚性碰撞，同时减少输送驱动系统的频繁启停损耗。

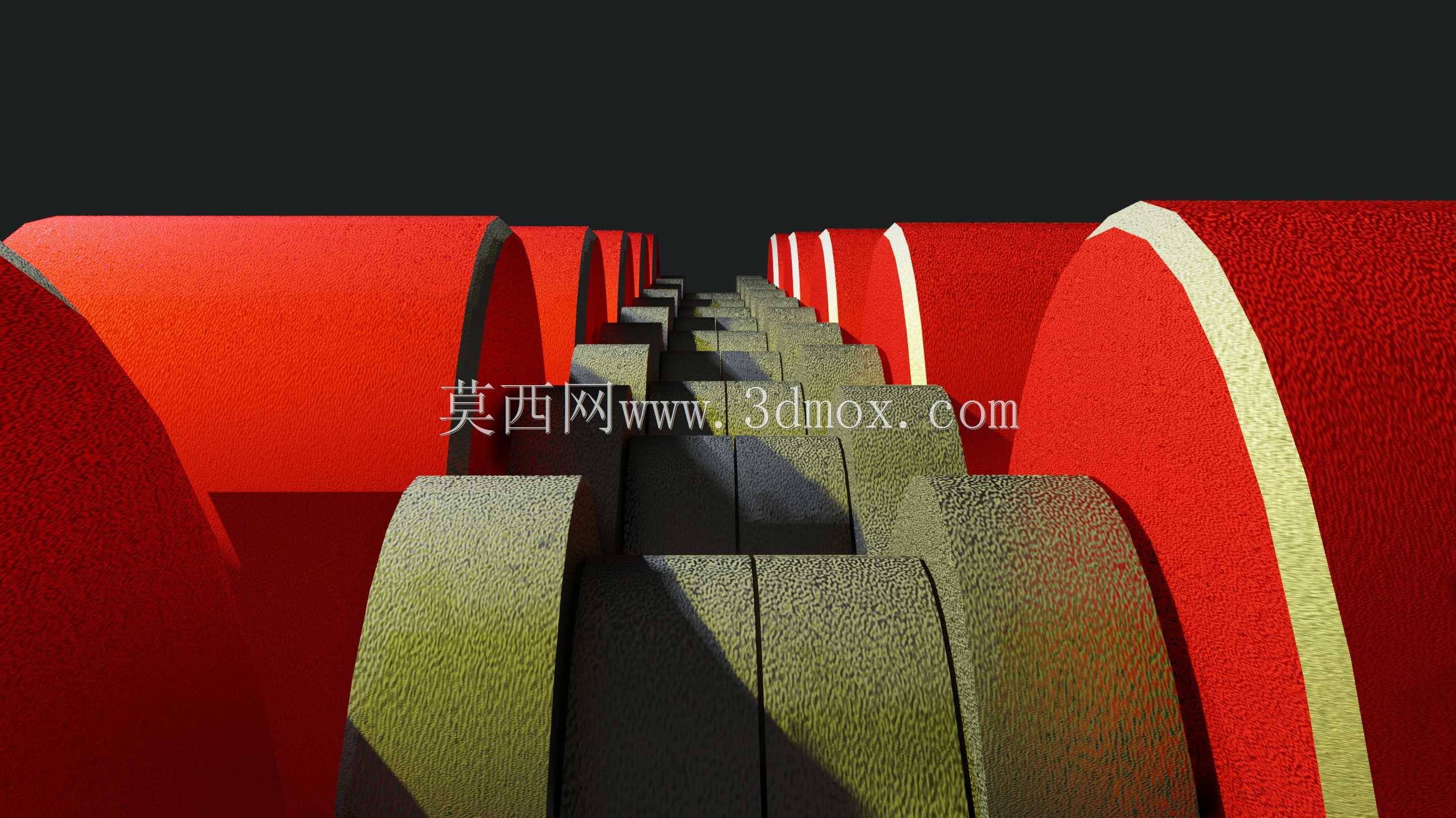

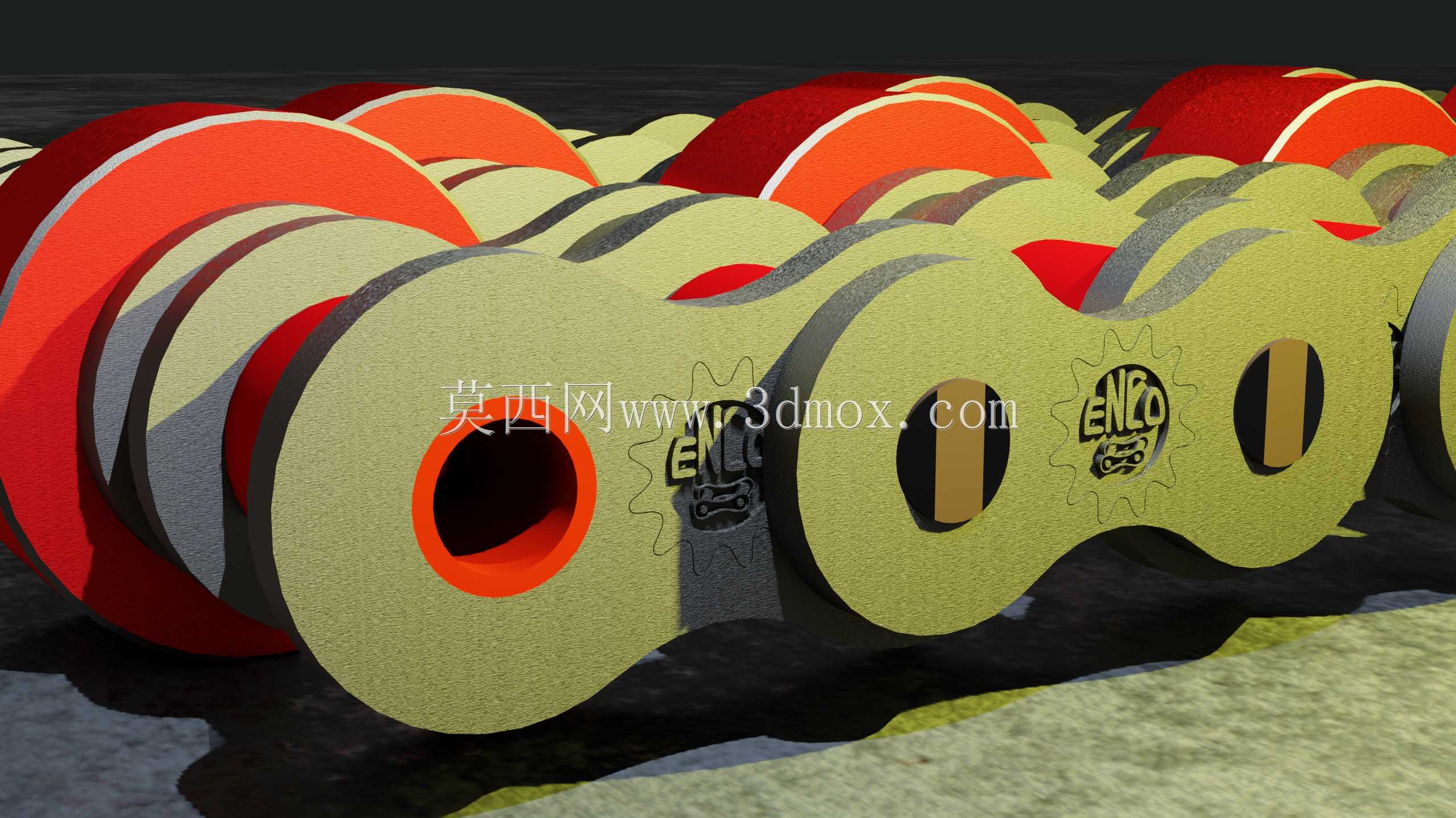

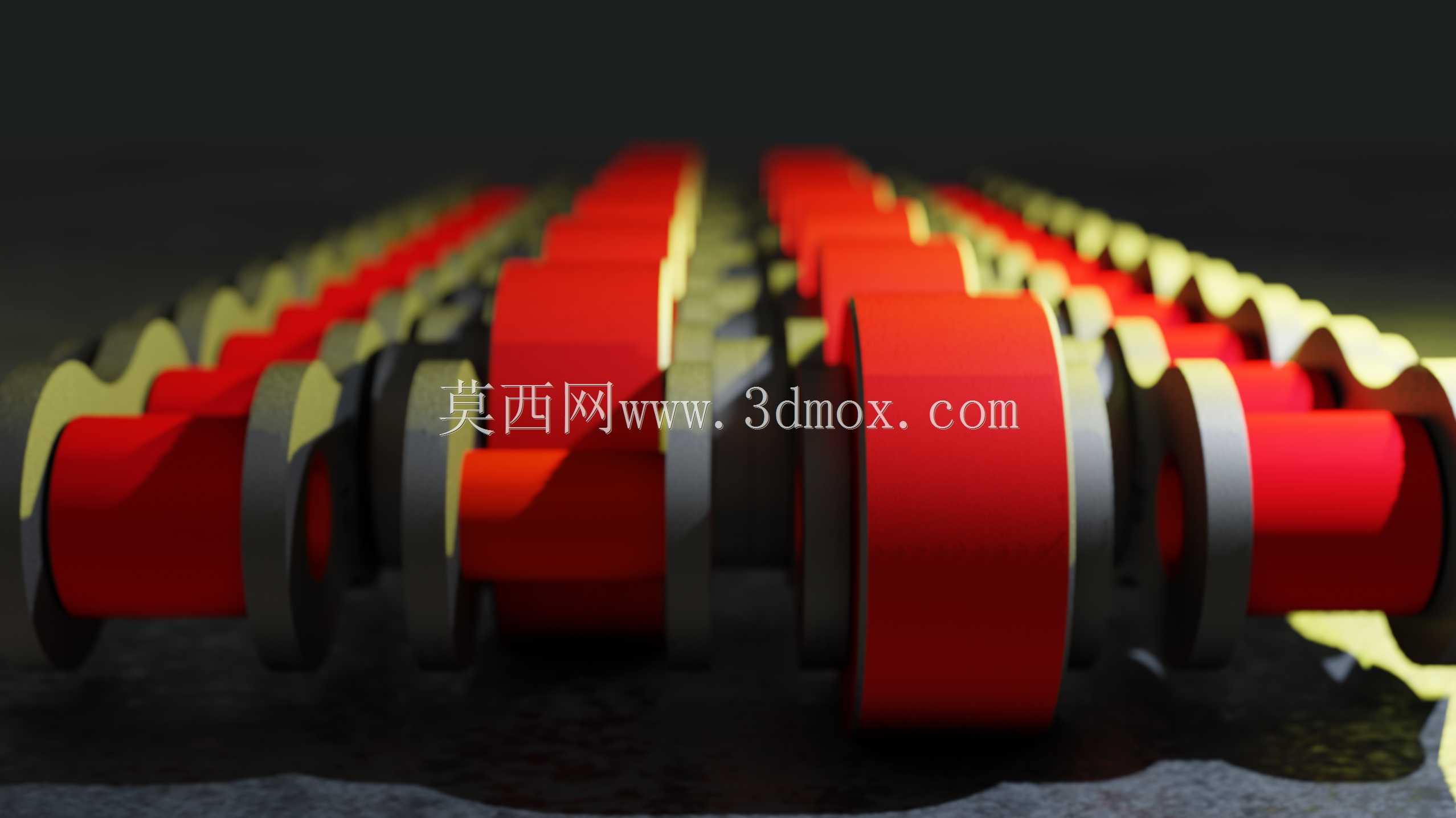

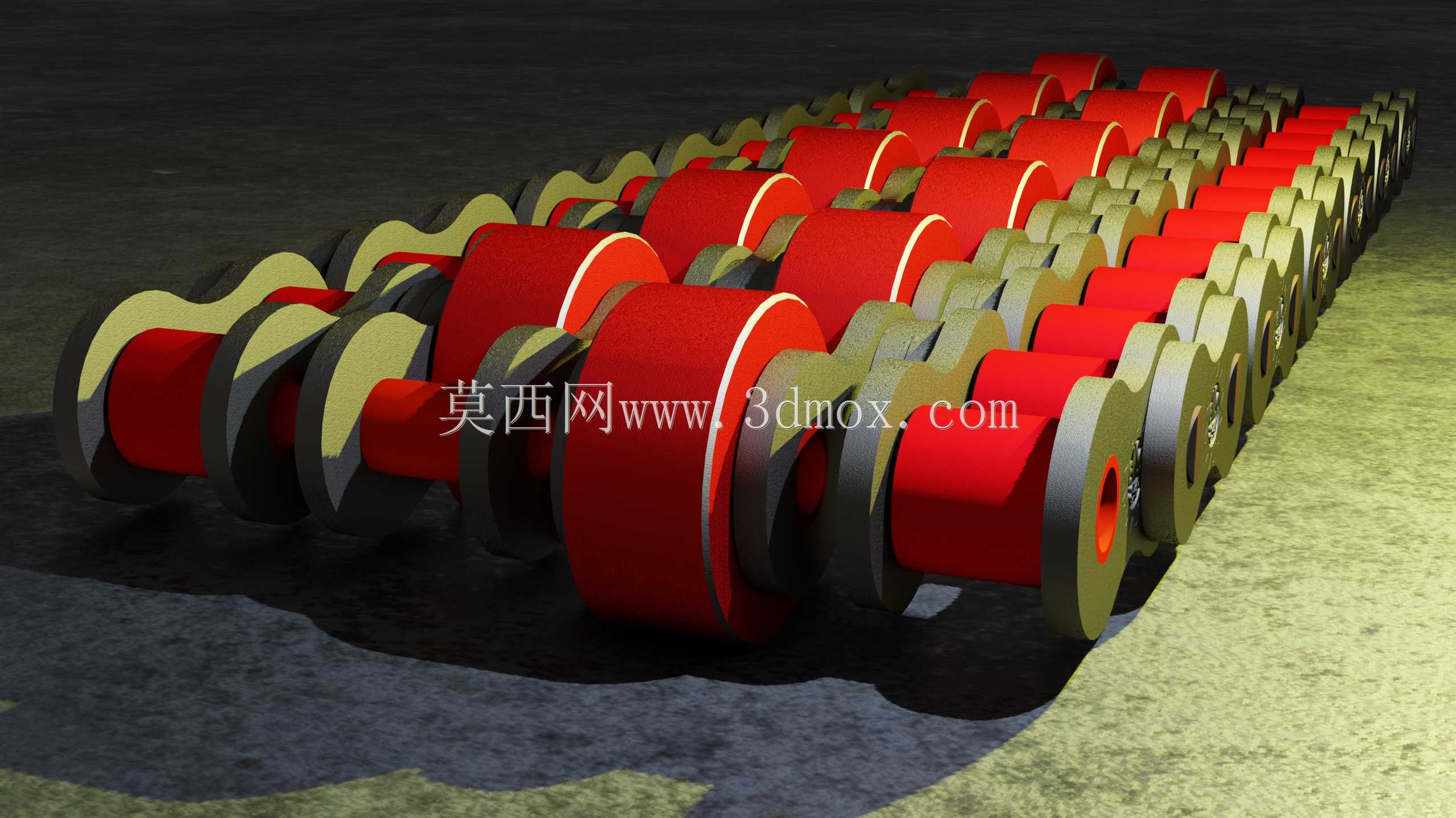

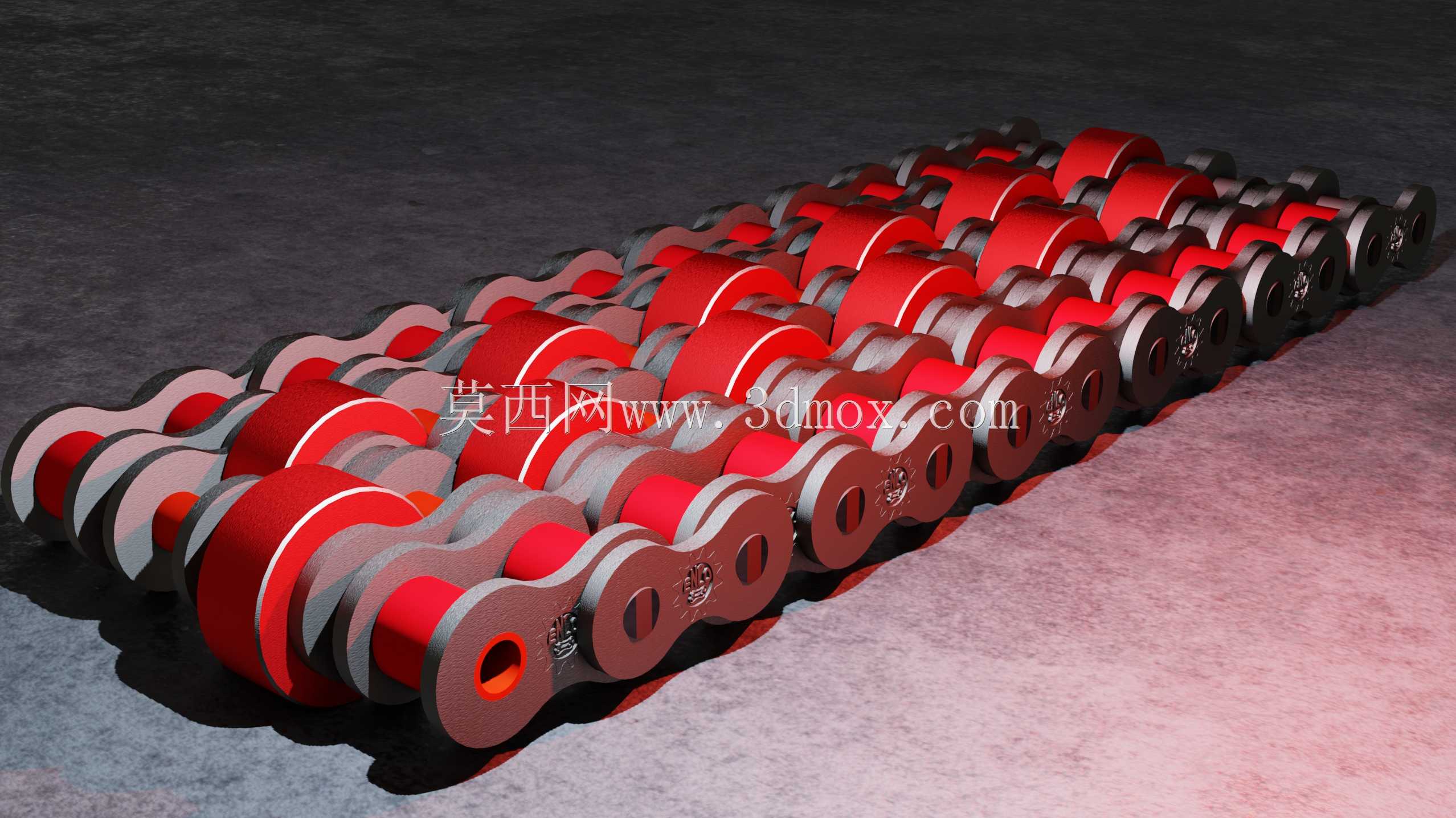

　　从实际功能实现逻辑来看，这款链条的核心设计点在于外链节之间集成的飞辊结构，区别于普通标准输送链仅靠链板顶面承载工件的形式，该结构的飞辊突出于链板上平面，工件直接与飞辊外圆柱面接触，当某一工位的工件被阻挡机构截停时，下方持续运行的链条可以通过飞辊的自转，实现与工件底面的滚动摩擦，既不会刮伤工件接触面，也不会额外增加链条运行的阻力，避免普通输送链积放时出现的链板磨损、工件卡滞、驱动负载骤升的问题。中央双辊的布局，是针对宽度较大的托盘类工件设计的，双辊沿链条宽度方向对称布置，能够保证工件接触时的受力平衡，避免单辊支撑带来的工件偏斜、侧翻风险，尤其适合底面平整度一般的注塑件、冲压钣金件的输送场景。

　　在结构设计的细节处理上，链板采用了异形冲裁成型的轮廓，外链板与内链板的铰接孔位置做了同轴度公差约束，保证链节铰接时的转动灵活性，减少链条运行过程中的多边形效应带来的振动。飞辊的内部采用了自带润滑腔的衬套结构，不需要日常频繁注油维护，衬套与销轴之间的间隙控制在合理范围，既保证飞辊转动顺畅，又不会出现径向窜动导致的工件输送偏移。链节之间的铰接销轴做了端部铆压处理，防止链条高速运行时销轴脱出，同时销轴表面做了硬化处理，提升长期往复铰接转动下的耐磨性能，延长链条整体的使用寿命。

　　从安装适配的边界尺寸来看，这款链条的节距匹配常规积放输送线的链轮参数，不需要单独定制非标链轮，能够直接替换现有产线上的同规格普通输送链，降低产线改造的成本。飞辊的顶面高度比链板顶面高出固定尺寸，安装时只需要保证两侧导轨的支撑面与链条下链板的间隙符合安装要求，就可以保证飞辊的转动不受导轨干涉。链条的最小转弯半径适配常用的水平回转输送段设计，在环形布局的输送线中可以顺畅通过弯轨段，不会出现链节卡滞、飞辊与导轨剐蹭的问题。在负载适配方面，单节链节的额定承载能力经过结构校核，能够满足轻型工业工件的输送需求，搭配对应的驱动链轮、张紧机构、阻挡器，就可以组成完整的积放式输送系统。

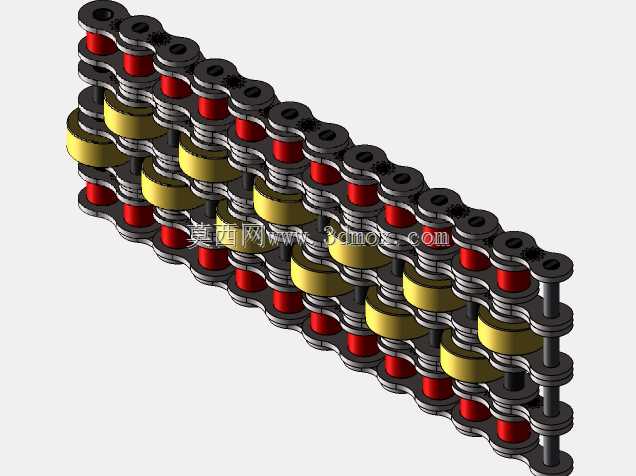

　　在实际建模过程中，所有链节的配合尺寸都按照实际装配公差做了参数化关联，飞辊与链板的间隙、销轴与衬套的配合量、链板之间的侧隙都还原了真实装配状态，在做运动仿真时，可以直观模拟链条在直线段、弯轨段的运行状态，以及积放状态下飞辊的自转效果，方便设计人员在做产线整体布局时，提前校验链条与周边机架、工装夹具、检测元件的干涉情况，避免实际加工装配时出现尺寸冲突。不同于简化的链条模型，这个结构完整还原了飞辊的内部衬套、销轴的装配关系，能够直接用于后续的工程图导出、零件加工工艺编制，也可以作为输送线虚拟调试的数字孪生模型基础，在仿真软件中模拟不同负载下的链条运行阻力、飞辊转动状态，为驱动电机的选型、张紧机构的参数设计提供准确的数据参考。

　　针对不同的输送场景，这款链条的结构还可以做适配性调整，比如在有腐蚀性的工况下，可以将链板、飞辊的材质更换为不锈钢，在高温工况下可以更换耐高温的衬套材质，在需要防静电的电子件输送场景，可以在飞辊表面包覆防静电材质，所有的接口尺寸都保持通用化，不需要改动整体的安装边界就可以完成适配，这也是该结构在通用输送场景中被广泛应用的核心原因。在做产线设计时，设计人员只需要根据输送工件的单重、输送速度、积放长度，核算所需的链条总长度、驱动功率、张紧行程，就可以快速完成整套输送系统的选型搭配，不需要从零开始做链条的细节结构设计，大幅缩短产线的设计周期。
