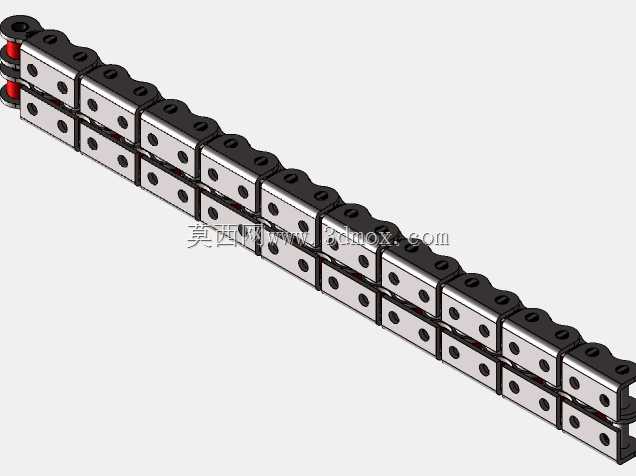

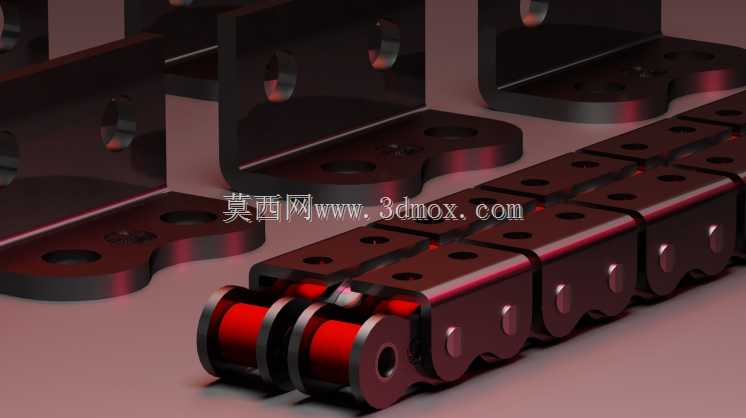

带反向附件的ANSI80标准滚子链结构

　　在连续式物料输送、重载动力传递的工况场景里，带反向附件的滚子链是适配特殊工位安装需求的核心传动构件，和常规无附件滚子链相比，反向弯折的附件结构能直接在链节外侧挂载工装治具、物料托架、拨料挡块，不需要额外在链节上打孔焊接改造，从根源上避免了现场改制破坏链节热处理层、降低链板抗拉强度的问题。这类链条的设计逻辑完全围绕ANSI80号链的标准参数展开，链节的节距、滚子直径、内节内宽都严格匹配美标链条的通用互换尺寸，能直接和同规格的标准链轮啮合，不需要单独定制配套链轮，大幅降低了设备改造和备件替换的成本。反向附件的折弯角度、安装孔位的同轴度是设计时的核心管控点，附件和链板的连接采用整链铆接前预装定位的工艺，

　　保证每一节带附件的链节在整根链条循环运转时，附件的安装平面始终保持在同一水平基准上，避免挂载的工装出现偏斜、卡滞，甚至和设备机架、导轨发生剐蹭的问题。从安装边界来看，这类链条的反向附件向链节外侧延伸的尺寸经过严格核算，在和标准链轮啮合绕入、绕出的过程中，附件边缘不会和链轮齿根、轮辐结构发生运动干涉，整链运转时的最小回转半径和同规格普通滚子链保持一致，不需要额外放大链轮的安装避让空间，适配原有普通滚子链输送线的升级改造，不用改动原有机架的链轮安装位、张紧机构位置。在实际工况使用中，这类带反向附件的滚子链常应用在需要沿输送路径定点挂载工装的场景，比如家电装配线的工件载具输送、建材加工线的板材步进推送、农机设备的作物喂入输送，

　　反向附件的安装孔可以直接穿装螺栓固定配套的工装件，连接强度能匹配ANSI80链条本身的重载传动能力，不会出现附件脱落、工装移位的问题。设计建模时，链板的轮廓、销轴的铆接结构、滚子的转动间隙都完全还原实物的装配关系，滚子和套筒之间保留了实际工况需要的转动间隙，能直观模拟链条绕链轮转动时的各部件运动状态，附件的折弯处做了和实物一致的圆角过渡，还原了冲压折弯工艺的结构特征，没有出现建模时常见的直角折弯应力集中结构，和实际量产零件的工艺特征完全匹配。整链的链节装配顺序按照外链板、销轴、套筒、滚子、内链板、反向附件的实际装配层级搭建，能清晰看到各部件的配合关系，在做设备布局设计时，可以直接调取模型校验链条运转路径上的干涉情况，

　　核对附件挂载工装后的整体外轮廓尺寸，确认和设备护罩、导轨、相邻工位部件的安全距离，避免实际装配时出现空间不足的问题。和侧部附件、顶部附件的滚子链不同，反向附件的安装位置避开了链条和导轨接触的滑动面，链条在支撑导轨上运行时，还是由链板外侧的标准接触面和导轨贴合，不会因为加装附件改变链条的支撑受力点，能保证链条长时间运行的磨损均匀性，不会出现局部偏磨、提前伸长失效的问题。在张紧机构的适配性上，这类链条的单位长度重量和同规格普通ANSI80滚子链偏差控制在5%以内，原有配置的张紧弹簧、调节丝杆结构不需要更换弹性件或者调整张紧行程，就能直接适配使用，降低了产线升级的改造成本和调试周期。建模时对链节之间的铰接转动角度做了和实际一致的限位，还原了链条只能在铰接允许的角度范围内弯折的物理特性，不会出现过度弯折、链节脱开的不符合实际结构的问题，能直接用于设备的运动仿真模拟，校验整链传动的运行平顺性，确认附件在各个运动位置的空间姿态，提前排查工装和周边部件的碰撞风险。
