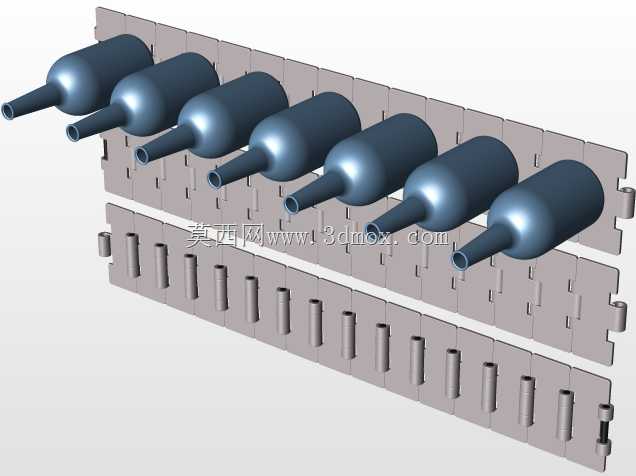

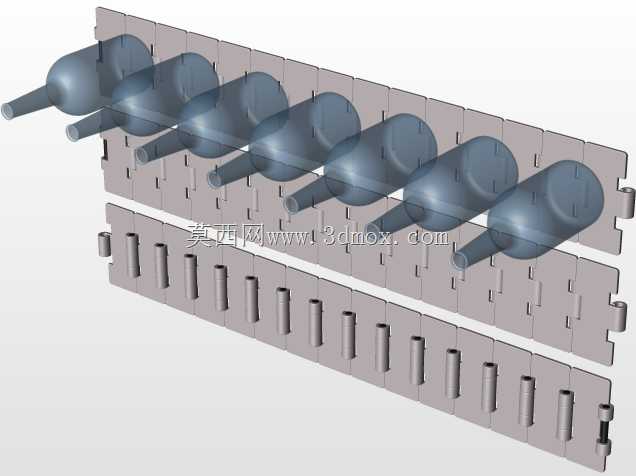

桌面平台形链传动结构三维设计

　　这类桌面平台形链属于轻载链传动组件，最初接触这类结构是在小型桌面输送工位的改造项目里，当时要给电子元件分拣台做间距可调的载具输送，常规滚子链运行时的多边形效应会让载具出现小幅跳动，贴装工位的定位精度始终达不到0.1mm的要求，后来换用平台形链结构才解决了问题。它的链节顶面是平整的一体化平台面，不需要额外加装载具附件，链节铰接处的间隙控制比同规格滚子链更严格，运行时的顶面跳动量可以控制在0.05mm以内，适合在小型桌面设备里承担轻载物料的直线输送、工位间精准移载的功能。

　　从设计逻辑上看，这类链条的链节主体采用等节距对称结构，单个链节的平台面宽度和节距做了匹配设计，避免相邻链节绕链轮转动时发生运动干涉，铰接销轴的两端做了铆封处理，不需要额外加装轴用挡圈，减少了小尺寸零件的装配工作量，也避免了挡圈脱落卡滞设备的风险。链节的铰接孔和销轴之间预留了合理的配合间隙，既保证链条绕链轮转动时的灵活性，也不会因为间隙过大导致运行时出现 accumulated 间隙影响传动精度。和常规输送链不同的是，它的平台面和链节主体是一体化成型的，没有额外的附件连接结构，整体刚性更好，在承受垂直于平台面的轻载压力时，不会出现附件变形导致的载物面倾斜问题。

　　在实际应用场景里，这类链条除了用在小型电子元件分拣输送台，还常见于桌面级自动化检测设备的工件移载机构、小型包装设备的进料输送段、实验室小型样品传输装置里。因为整体尺寸偏小，它的安装边界有比较明确的要求：配套的链轮齿形需要和链节的铰接轮廓完全匹配，不能直接用同节距的标准滚子链链轮替代，否则会出现跳齿、卡滞的问题；安装时两个链轮的轴线平行度公差要控制在0.02mm以内，否则链条运行时会出现侧向偏移，和侧边的导向条发生摩擦，不仅会增大运行阻力，长期磨损还会导致链节侧面变形，缩短使用寿命。链条的张紧度调整也和常规输送链有区别，因为是轻载精密传动，张紧力不能过大，否则会加速铰接处的磨损，一般以链条回程段的下垂量不超过节距的2%为宜，不需要额外加装张紧轮，靠调整从动链轮的中心距就可以满足张紧要求。

　　从结构细节上看，链节的平台面边缘做了小尺寸的倒角处理，一方面是避免相邻链节在绕链轮做圆弧运动时发生边缘磕碰，另一方面也能防止工件在平台面上滑移时被锐边划伤。铰接处的接触面做了减摩处理，不需要频繁加注润滑油就能保持顺畅运行，适合在桌面洁净环境下使用，不会因为油污滴落污染工件或者操作台面。链条的直线运行段可以搭配窄型导向条做侧向限位，导向条和链节侧面的间隙控制在0.1-0.2mm之间，既可以限制链条的侧向窜动，也不会因为间隙过小增加运行阻力。在做三维建模的时候，需要特别注意链节在直线段和圆弧段的位置约束，不能直接用固定阵列的方式装配，要按照链轮的齿位逐个匹配链节的铰接角度，才能真实模拟出链条绕链轮转动时的实际状态，避免出现运动干涉的仿真错误。另外，这类链条的最小弯曲半径是由配套链轮的齿数决定的，设计选型时链轮齿数不能少于15齿，否则链节铰接处的弯折角度过大，会导致运行阻力骤增，甚至出现链节卡死的问题。在做安装空间预留的时候，除了要留出链轮本身的安装尺寸，还要在链条的回程段留出至少1.5倍节距的维护空间，方便后期清理链节缝隙里的细小杂物，避免杂物卡入铰接处影响传动精度。
