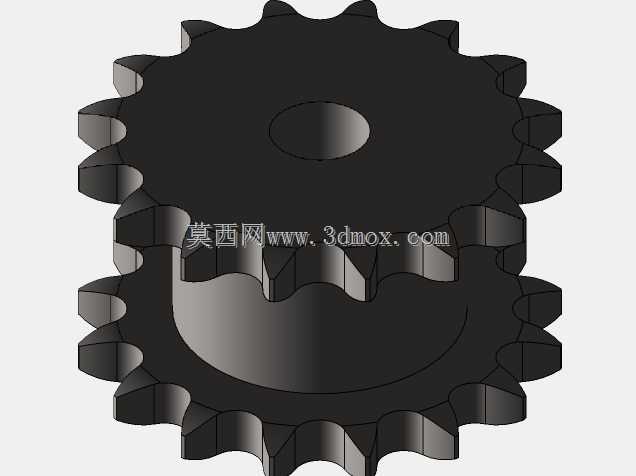

双单组合式链轮传动结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:441634
  • 双单组合式链轮传动结构设计
  • 双单组合式链轮传动结构设计

  在各类链传动输送系统、动力传递工位中,双单链轮是适配多链并行传动布局的核心部件,区别于常规单排链轮仅能驱动单根链条的结构形式,这类组合式链轮可同时匹配两根不同排布需求的链条,在紧凑安装空间内完成双路动力的同步或差速传递,常见于轻工输送线、包装设备进料机构、小型农机传动组、自动化分拣线的动力输出端,能在不额外增加传动轴安装位的前提下,拓展单根轴的传动负载能力,减少整机传动链路的冗余部件。

  从实际功能特性来看,这类双单链轮的齿形加工严格匹配对应链条的节距、滚子直径参数,其中双排侧的齿位同轴度公差控制在0.02mm以内,避免链条运行中出现跳齿、卡滞问题,单排侧与双排侧的轴向定位通过轴肩与锁紧挡圈配合实现,安装时可根据实际传动链路的链条排布方向调整链轮在轴上的轴向位置,适配不同宽度的机架安装边界。链轮的轮毂部分采用台阶式设计,既保证与传动轴的配合长度满足扭矩传递要求,又能减少不必要的材料占用,降低转动惯量,在高速传动工况下可减少轴端的动平衡校正工作量。

  设计这类链轮时,首先要结合实际传动场景的负载计算单齿承载能力,确定齿面的硬度处理要求,对于输送线类中低速重载场景,齿面淬火硬度控制在HRC40-45即可兼顾耐磨性与抗冲击性能,若用于高速动力传递场景则需提升齿面硬度至HRC50以上,同时优化齿根圆角参数减少应力集中。齿形绘制过程中需严格遵循三圆弧一直线的标准链轮齿廓规范,保证链条滚子与齿面的啮合接触面积均匀,避免局部应力过大导致齿面过早磨损。轴向尺寸设计时,要预留出链条安装的侧隙,双排侧的链排间隙需匹配所用双排链条的排距参数,单排侧与双排侧之间的隔圈厚度要根据现场链条的运行轨迹确定,防止两根链条运行中出现干涉摩擦。

  安装边界方面,这类链轮的内孔直径根据适配的传动轴直径加工,通常会配套键槽结构传递扭矩,键槽的对称度公差需符合GB/T 1095的相关要求,保证装配时键与键槽的配合间隙在合理范围内,避免传动过程中出现键侧冲击。链轮的最大外圆直径需考虑机架内部的安装空间,保证链轮转动时与周边的机架护板、张紧机构预留至少5mm的安全间隙,轴向总长度要控制在轴端的可用安装长度范围内,同时预留出锁紧螺母、止动垫圈的安装位置,避免装配后出现轴端部件超出机架轮廓的问题。在实际选型应用中,还要匹配对应链条的张紧行程,当链轮中心距可调范围较小时,可适当调整链轮的齿数以适配传动比需求,无需额外改动机架的安装孔位,降低设备改造成本。日常运维中,这类组合链轮的齿面磨损量达到原齿厚的10%时就需及时更换,避免因齿形磨损导致链条脱链、传动卡顿等问题,影响整条生产线的运行稳定性。
