干面食加工输送辊链结构设计

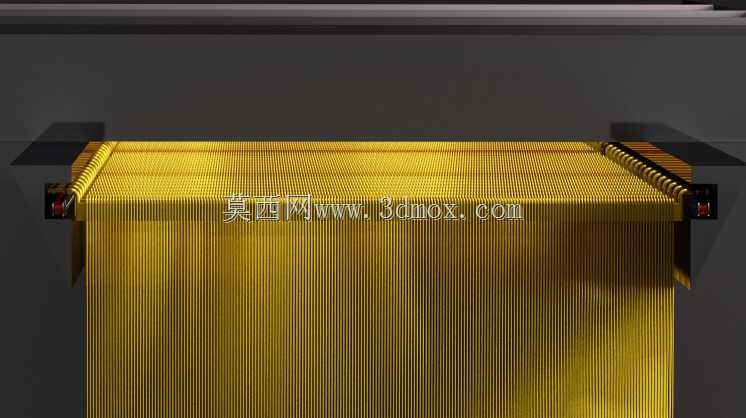

　　这套辊链输送结构主要面向干面食生产的连续化作业场景，适配挂面、面饼等干制面制品在烘干、裁切、整理、包装工序间的平稳转运需求，在干面食生产车间的布局中，该结构通常衔接烘干设备出料端与后续整理包装工位，替代传统的皮带输送易粘面、网带输送易卡料的问题，适配干面食质地脆、易掉屑、表面干爽无粘性的物料特性。从实际使用场景来看，干面食生产车间的环境存在少量面粉扬尘，部分衔接烘干段的工位还存在持续的40-60℃余温，这套辊链结构在设计时充分考虑了该工况的适配性：链板与辊片采用间隙配合结构，辊片表面做光滑圆弧过渡，没有易积粉的直角死角，日常清洁时只需用压缩空气吹扫即可清理缝隙内残留的面屑，不会出现粉料长期堆积霉变的卫生隐患；

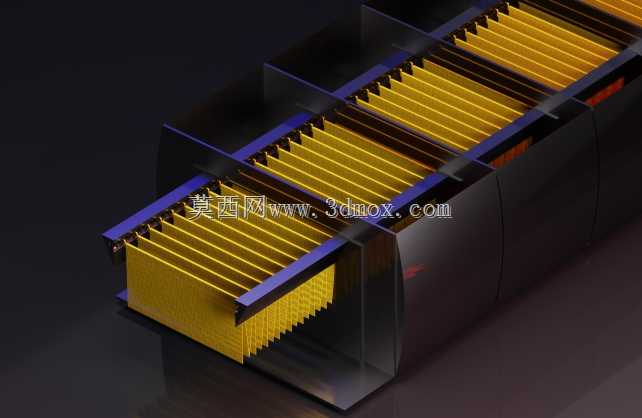

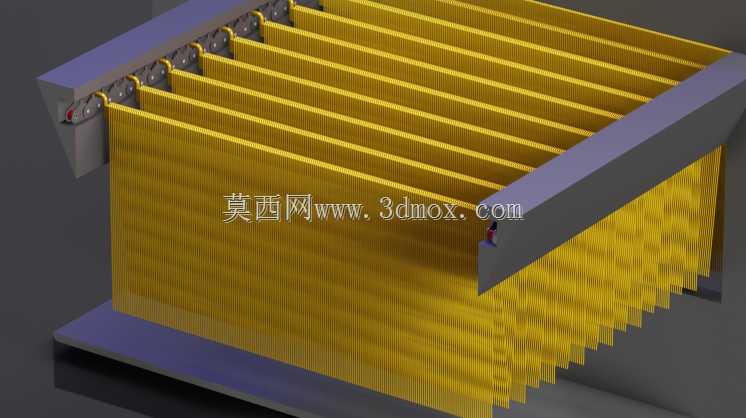

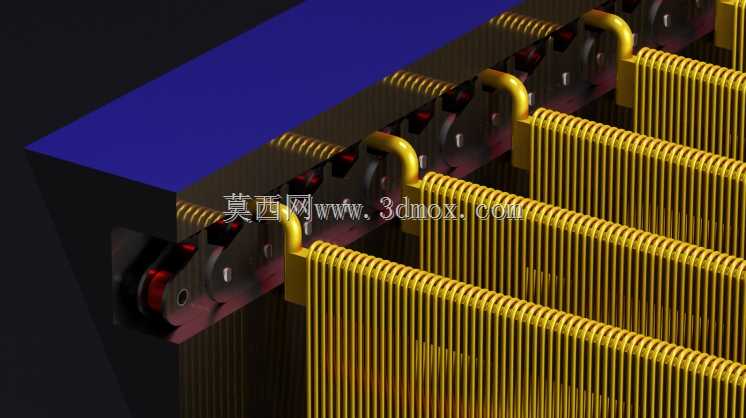

　　链节的铰接位置预留了足够的润滑脂存储腔，适配食品级润滑脂的加注要求，避免润滑脂渗漏污染面制品。从功能特性来看，该输送辊链采用双排链同步驱动的结构，每节链节上固定的黄色承托辊片为等间距排布，辊片的间距根据常见干面食的最小尺寸设计，确保最小规格的面块也不会从辊片间隙掉落，同时辊片的上表面形成连续的承托平面，输送过程中面制品与辊片的接触为线接触而非面接触，既减少了面制品表面的摩擦蹭花问题，也能让输送过程中掉落的面屑直接从辊片间隙落到下方的收集槽，不会在输送面上堆积造成面块偏移。在设计思路上，这套辊链没有采用常规的标准输送链结构，而是针对干面食的承托需求做了定制化改型：标准输送链的外链板为平直结构，该结构将外链板做了加高折弯处理，

　　折弯边直接作为承托辊片的安装定位基准，省去了额外的辊片安装支架，既减少了整体结构的零件数量，也降低了装配时的定位误差，确保整段辊链安装后所有辊片的上表面平面度误差控制在0.5mm以内，避免输送过程中面块出现高低颠簸导致的碎裂问题。两侧的紫色导向边采用耐磨非金属材质，通过卡扣结构固定在链板外侧，既可以对输送面上的面块起到侧向限位作用，避免面块在输送过程中偏移掉落，也能在辊链转弯或者与机架导轨配合时起到耐磨减摩的作用，减少金属链板与机架导轨直接摩擦产生的金属碎屑污染产品。从安装边界与尺寸适配来看，该辊链的单节链节距根据输送速度要求做了匹配设计，常规适配0.2-0.8m/s的输送速度范围，既可以满足烘干后缓苏工段的慢速输送需求，

　　也能适配包装工位的快速进料需求；辊链的整体宽度可以根据生产线的产能需求做模块化调整，单组辊片的宽度为固定规格，通过增减单节链节上的辊片数量即可适配不同宽度的生产线，不需要重新开模制作链板零件。安装时，辊链的驱动端与张紧端的中心距预留了1.5%-2%的张紧调节量，适配长期运行后链节铰接磨损带来的链长伸长，张紧结构采用侧边螺杆调节，不需要拆解输送面即可完成张紧度调整，日常维护十分便捷。在机架配合方面，该辊链的下侧回程段不需要额外的托板支撑，只需每隔一定距离设置导向托辊即可承托回程段的辊链重量，减少了机架的材料用量，也降低了回程段的运行阻力。针对干面食易脆的特性，辊链在与驱动链轮啮合的位置做了啮合缓冲设计，链轮的齿形做了修缘处理，链节与链轮啮合时没有刚性冲击，输送过程中运行平稳，不会因为啮合振动导致输送面上的干面食出现碎裂掉渣的问题，提升成品率。另外，该辊链的结构还可以根据不同工位的需求做功能扩展，比如在需要翻面的工段，可以将部分位置的辊片替换为带凸点的结构，配合差速机构实现面块的自动翻面，不需要额外增加翻面机构；在需要计数的工位，辊片的等间距结构可以配合光电传感器实现精准的分料计数，每一个辊片间隙对应一个面块的定位位置，计数误差远低于普通皮带输送结构。
